UC-win系列
模拟


3D・VR在云上！
　VR-Cloud®		　　

UC-win/Road 製品情報
UC-win/Road 产品信息



VR-Cloud® Ver.6 Collaboration　22，000元

VR-Cloud® Ver.6 Standard  22，000元

VR-Cloud® Ver.6 Flash Version　36，000元

在服务器上执行UC-win/Road，通过Web浏览器远程操作
不仅仅是视频流媒体，提供互动型实时VR
初版发布（UC-win/Road for SaaS） ： '10.09.21　／　最新Ver. ： '15.02.27

VR-Cloud®で体験！

产品概要价格／购买


　　程序概要
Line

UC-win/Road作成的VR数据只要有网络环境，便可互动式地参考·体感的参加型系统。
不论计算机的性能和场所，在运用VR进行城市规划、城市治理等项目中，可应用于广告展示、达成共识的支援工具。服务器上运行UC-win/Road，在互 联网上提供虚拟现实服务。通过浏览器即可操作公开的VR空间。根据用途提供三种版本类型
（※VR-Cloud®的数据传送技术「a3S」获得专利【特愿 2010-290022】）
　>> 3D・VR云驾驶基本专利　 （'13.01.22刊载）

■VR-Cloud® Collaboration
Collaboration版是在Standard版功能基础上加入「3D留言板功能」、「注释功能」等，在Cloud上可进行高级VR应用。
3D留言板功能 ： 3DVR空间内进行讨论的书写、表示和答复
注释功能 ： 通过简易编辑器在VR空间内进行图形、文本等格式的注释制作和显示

■VR-Cloud® Standard
实装专利传送技术「a3S(Anything as a Service)」，其性能与之前相比提高4倍。是使用独自的客户端形成的新型云端VR应用程序。
  • 使用a3S传送技术使性能大幅提高
  • 可使用UC-win/Road中准备的各种模拟功能

■VR-Cloud® Flash Version　 （旧：UC-win/Road for SaaS）
 旧UC-win/Road for SaaS。
在服务器上执行UC-win/Road、使用插件Adobe Flash Player对客户端进行远隔操作。
  • UC-win/Road制作的数据已经在网上公开，一般人都可以自由操作VR空间确认项目进程
  • 提供走形，交通模拟等多种互动VR空间

■VR-Cloud® SDK
 使用AngelScript文本语言进行二次开发。与应用程序的目的结合，以提供最合适的GUI。
  • 在客户进行接续时，在服务器中保有的文本进行送信，并在客户端中执行
  • 在客户端中构筑用户界面，可进行各种各样的处理，可与VR-Cloud®进行连接
  • 标准装载的文本制作成1个应用例，现在在VR-Cloud®的服务器中提供各种可使用的菜单

■a3s(Anything as a Service) SDK
独自开发的可制作云应用程序的开发工具SDK（Software DevelopmentKit）。使用视频和音声流，高速数据传送系统的大容量数据送受信等的功能，可展开各种各样的云服务。

点击图片可放大。

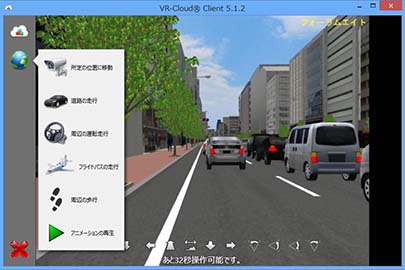

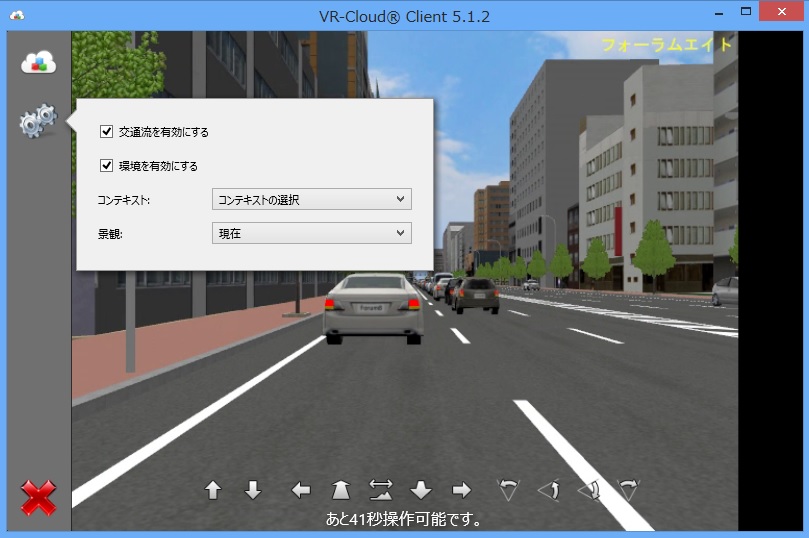

▲导航菜单 ▲共享菜单 ▲设置菜单

　
　VR-Cloud®体验！VR-Cloud® Collaboration的VR模型　 （'12.04.19更新）


　第8届 CSAJ联盟大奖 特別奖 获奖！ （'11.06.09刊载）

  • SaaS型三维实时·模拟软件「UC-win/Road for SaaS(现VR-Cloud® )」及SaaS型土木设计软件「UC-1 for SaaS」荣获（社）计算机软件协会主办的「第8届CSAJ联盟大奖 特別奖」。

    【发布】　FORUM8 Cloud服务在CSAJ 联盟大奖 特別奖获奖


　经济产业省Cloud研究事业采用！（'10.10.12 刊载）



获得专利
    获得专利
  • 根据手机的操作意图，反映处理进行的驾驶模拟技术
  • 手机的驾驶模拟装置当中，类推驾驶员的操作到控制驾驶员意图 的操舵，可减少驾驶员所期待的少操作量。因此，可安定手机端末画面位置，保证快捷的操作性。
    【获得日期】 2015年03月27日
    【专利号】 专利 第5718992号
点击图片可放大。
  • 使用手机进行驾驶装置及驾驶模拟应用程序
    从手机内藏的传感器感知到的倾斜来进行驾驶操作模拟。因为可以抑制模拟空间的过剩操作 反映，因此可以进行更具现实感的模拟空间。
    【获得日期】 2015年03月13日
    【专利号】 特許 第5711312号
点击图片可放大。
  • 虚拟空间信息处理系统、的服务器装置、服务器虚拟空间 信息处理方法
    可区分云上互换的信息及数据并根据类别选择最合适的处理方法
    【获得日期】 2014年01月24日
    【专利号】 特許 第5462326号
点击图片可放大。
  • 管理系统，管理服务器，云系统和应用程序
    3D・VR云VR-Cloud中的交流模块的架构
    【获得日期】 2013年10月25日
    【专利号】 特許 第5395862号
点击图片可放大。
  • 数据发布系统、数据发布装置、数据发布方法
    3D・VR云、VR-Cloud®的数据发布技术
    【获得日期】 2013年9月20日
    【专利号】专利 第5367687号
点击图片可放大。
  • 驾驶模拟装置、服务器装置和应用程序
    在驾驶模拟当中，使用键盘进行手动驾驶操作
    【获得日期】 2012年12月7日
    【专利号】专利  第5149426号
点击图片可放大。
　专利申请中
  • 虚拟三维空间中的达成一致系统（三维揭示板功能）
    3DVR空间中实现讨论功能的制作和编辑、共享的技术
  • 【专利申请号】专利 第2011-133352
  • 信息共享系统、该系统的服务器装置中执行的应用程序和信息共享方法
    【专利申请号】专利 第2012-163499


　荣获第8届CSAJ联盟大奖特别奖 ！　 （'11.06.09刊载）

  • SaaS型三维实时虚拟软件「UC-win/Road for SaaS(现VR-Cloud®)」和SaaS型土木设计软件「UC-1 for SaaS」  获得（社）计算机软件协会主办的「第8回CSAJ联盟大奖 特别奖」。



 　被采纳为经产省云研究事业！ （'10.10.12刊载）

  • 经济产业省的「产业技术研究开发委托费（下世代高信赖・省资源型IT基盘技术开发事业）」（平成22年 ）被选为「使用云计算进行的达成共识支援假想三维空间利用服务」。

　


◆◆◆　相　关　 信　息　◆◆◆

　◆TOPICS
Virtual Design World Cup
「Virtual Design World Cup　～第1届 学生BIM＆VR设计竞赛 on Cloud」的参加要领已经刊载。　（报名期间：2011/05/02～2011/09/30）
※应征作品的制作中可以利用论坛，报名后通过事先登记可活得参赛期间的免费软件。


　◆新产品介绍

　◆活动报告New！

　◆讲座参加申请受理中
  • UC-win/Road VR讲座
  • UC-win/Road / Advanced讲座
  • 超级计算机Cloud体验讲座　※免费
  • VR-Cloud®体验讲座　※免费

　　发布内容
ライン

Ver.6.00.00 （15/02/27 发布) 内容
  1. 编辑功能的追加
    三维模型的选择，平行移动，回转，三维画面中可进行
    复制模型并进行配置
  2. 追加3D模型的上传功能
    任意の3DS形式模型可在云上三维项目的任意模型上进行设置。
  3. 对应UC-win/Road项目的保存
  4. a3S选项画面的GUI改善
  5. 实装UC-win/Road Ver.10.1、与新功能和改善对应
  6. Rhino插件对 应
    • Rhinoceros 3D中制作的三维模型在UC-win/Road的三维空间中表示
    • Road(服务器)-Rhinoceros(客户端)之间实现数据通信并可互相传送
    • Road上的模型描绘方法（线框、有材质、无材质)

　Version 　
■Ver.5 Ver.5.02.00 （2014/01/31）　 　Ver.5.01.00 （2013/08/27）　　Ver.5.00.00 （2013/06/14）
■Ver.4 Ver.4.02.00 （2013/04/12）　 　Ver.4.01.00 （2012/12/13）　　Ver.4.00.00 （2012/09/10）
■Ver.3 Ver.3.01.00 （2012/05/15）　 　Ver.3.00.00 （2012/04/25）
■Ver.2 Ver.2.02.00 （2012/03/21）　 　Ver.2.01.00 （2012/02/16）　　Ver.2.00.00 （2011/12/26）
■Ver.1 Ver.1.01.00 （2011/08/08）
Page Top Page Top

　　VR-Cloud® Collaboration
Line

●功能和特长
除了Standard版的功能外，3D留言板功能、注释功能等，在Cloud上可进行高度的VR应用。
  • 3D留言板功能（特许申请中【特许申请序号】特许2011-133352）
    作为支援共识达成的工具，与互联网上的论坛相同，用户可以在VR空间内留下意见进行讨论，还可以浏 览、回答其他用户的讨论。作成的讨论可以在指定的VR空间位置作为3D图标显示。
    另外，注释被保存在其他的服务器，服务器之间具有同步功能。
    点击图片可放大。

　      ■景观评价功能
  • 使用标识在VR空间内制作景观评价、一览表可使用HTML.
  •
    画像をクリックすると大きな画像が表示されます。画像をクリックすると大きな画像が表示されます。
    ▲3D评论版主题与评价一览▲景观评价功能

  • 注释功能
    通过简易编辑器，用户可以在VR空间内进行图形、文本等注释的直接写入和编辑。作成的注释在指定的VR空间位置，显示为3D图标，其他用户可以浏览并回 复。进行实时的意见写入并共享，可服务于协调设计。
    另外，注释被保存在其他的服务器，服务器之间具有同步功能。
    ▲讨论功能
  • 多人会议功能
  • 视点的共有　・文本、音频、音声等交流
  • 可使用密码保护
  • VR-Cloud® Collaboration功能活用例
    大阪大学 大学院工学研究科　环境・能源工学 　福田知弘研究室
    ▲设计会议例
    ・主画面当中输入手绘设计
    ・视频会议系统（Skype）利用协议场面    		▲视点位置可使用VR自在选择▲讨论，注释等使用三维图标表示

　　VR-Cloud® Standard
Line

●功能和特长

■VR-Cloud®的主要功能

  • 与以往的Adobe Flash Player不同，使用新开发的独立客户端软件。所有的用户界面均用OpenGL开发。
    此外，通过性能的改善支持进行驾驶模拟。并对应通过键盘进行手动驾驶，普通计算机也可以使用。仅通过鼠标操作即可进行步行模拟，可显示自己所在的位置。

操作模式（视点、动作）

  • 自由模式（互动式自由的视点位置操作）
  • 道路行驶模拟。
  • 飞行路径飞行模拟
  • 通过键盘手动驾驶（特许申请中【特许申请号】2011-137288）
  • 自由步行模式
  • 执行脚本（自动演示）
画像をクリックすると大きな画像が表示されます。画像をクリックすると大きな画像が表示されます。
▲步行模型，人物表示▲驾驶模拟

环境设置

  • 景况（批量环境设置）
  • 交通流生成ON/OFF
  • 环境设置ON/OFF

对应多用户端

通过取得操作权限操作

音声对应

Android™对应




▲Android™客户端操作 ▲讨论功能

xpswmm  模拟（洪水、海啸分析等的结果）对应

 ■VR-Cloud®的性能
  • 与以往的VR-Cloud® Flash Version（旧版UC-win/Road for SaaS）相比性能及功能性得到改善。作为服务器和客户端间的通用数据通信技术和服务器的缓冲管理功能，开发使用了新的传送技术[a3S]: Anything as a Service(AaaS)。特许申请中【特许申请号】2010-290022
    <参考页面>a3S(Anything as a Service) (Up&Coming 11 新绿号刊载)
  • 通过改善数据处理及网络协议(TCP/IP)的使用方法，改善性能（与UC-win/Road for SaaS相比）的同时削减了CPU和内存的使用量。
  • 减轻视频等待时间（用户进行的操作结果反映到画面所需时间）
  • 强化了对应用户数量（与UC-win/Road for SaaS相比）

帧率* (frames/秒) 等待时间(ms)
图像分辨率 VR-Cloud® Flash Version VR-Cloud® Standard 改良度 VR-Cloud® Flash Version VR-Cloud® Standard 改良度(平均)
320×240 27 50 185% 500-1500 100-400 400%
640×480 15 35 233% 500-2000 100-400 500%
800×600 9 28 311% 700-3000 200-600 287%
1280×720 4 20 500% 1000-4000 200-600 625%
1920×1080  0.5 14 2800% 2000-4000 500-1500 300%
 ▲FPS和等待时间的测定结果
※VR描绘的帧率是基于客户端PC所描绘的每秒帧数而算出的。
帧率根据画面分辨率进行描绘，可通过赋予每秒帧数进行定义。


●今后的展开
  • 在进行交流手段的扩展过程中，访问同一VR空间的客户之间的文字聊天功能、音频聊天功能及他人的虚拟形象显示功能， 通过这些形成更加协调的系统。VR空间中可进行操作的扩展中不局限于模拟功能，而是进行包含VR空间的编辑功能在内的功能扩展。
    现在，对应PC这一客户端硬件，今后考虑对应智能手机等更多便携式设备。
    最后，考虑通过与其他应用程序的连接，提供更加广泛的服务。

  • <今后版本预定对应>

    ■场景
  • 可实行UC-win/Road的数据中设置的场景事件功能。对应互动的驾驶模拟、时刻履历，根据用户的操作环境、周 边的交通状况可发生相应变化。
    此外，这次的开发中主要进行了UC-win/Road的场景功能的扩展。点击虚拟空间中的3D模型可促发相应事件。虚拟空间中点击某样物体，可与现实一样 互动式促发相应的事件。
 　VR-Cloud® Flash Version (旧UC-win/Road for SaaS)
Line


▼



▲Web浏览器上的三维视图
2009年 第8届 3DVR竞赛作品　最优秀奖
「首都高速道路　大桥JCT 行驶支援策 VR数据」
首都高速道路（株）
第8届 3D·VR模拟竞赛视图
▲互动式视图操作、鼠标拖拽视点移动
▲行驶·交通模拟等
提供多样互动式虚拟空间
▲火和烟、照明、日影、时间、天气等
可设置丰富的可视化选项
VR-Cloud® SDK
ライン

VR-Cloud® SDK使使用AngelScript文本语言的客户端用户界面的开发成为可能。与应用程序的使用目的相结合，提供最适合的GUI。
并且，7月份的版本升级之后，VR-Cloud® SDK可与UC-win/Road SDK合并开发，在VR-Cloud®的服务器上命令和信息的互换成为可能。此项功能的拓展使新VR环境和模拟功能以及再现内同等进行统和，进行 综合性应用程序的开发。

  • 与客户端接续时，保存在服务器中的文本文件将被送信，并在客户端中执行
  • 客户端的用户界面的构筑、进行各种各样的处理并可与VR-Cloud®实现信息的互相转换
  • 把标准文本作为1个应用程序的例子，在VR-Cloud®服务器的菜单中准备了所有功能的命令

【使用SDK的应用程序开发例】
  1. 以道路，交通和驾驶模拟为中心的项目
    2. 道路和驾驶场景一览使用简洁易懂的用户界面进行表示，开发出用户可简单操作的UI。

  2. 使用VR对观光景点和活动等进行互动广报展示和介绍
    UC-win/Road的 场景和文本功能组合，开发出以场所和活动为目的的特别客户端。
  3. 包含导航功能的介绍图
    开发出机场，车站等公共设施的网站和在设施内设置的互动导航表示等应用程序的开发。
    　・2D地图、3D环境的转换
    　・店铺介绍・导航和相关内容的使用
    　・在3D模型当中添加标记，提供设施搜索功能
    　・安装路径搜索引擎算法，开发出从现地到目的地的表示功能

  4. 3D GIS浏览器的制作
    使用GIS功能开发出可进行都市计划等目的的用户界面的应用程序。
    　・住所、大小、ID、名称等物体属性管理
    　・建筑物、树木等物体的过滤器和三维环境搜索结果的表示
    　・不同计划的转换
    　・密度计算、建筑物轮廓确认功能等分析功能的提供

  5. 救护模拟、紧急状态、和避难训练
    文本，场景和导航功能组合，构筑出在紧急状态下以训练员工为目的的救护模拟。表示火焰的传送插件，避难路径和避难场所等互动灾难地图的制作。

 　Rhino插件（单卖选项）
ライン

是把Rhinoceros 3D®(Robert McNeel & Associates社 http://www.en.la.mcneel.com/)中制作的三维模型在UC-win/Road的三维空间中表示的插件。
・使用a3s在UC-win/Road(服务器)-Rhinoceros®(客户端)之间进行数据通信，Rhinoceros®中的三维模型的编辑状况在 UC-win/Road中表示。也可在三维空间上直接进行配置。
・VR-Cloud®和RhinoPlugin进行并用，Rhinoceros®的模型VR-Cloud®的用户也可阅览。

▲ 表示位置修正
点击图片可放大。 点击图片可放大。
▲ 描绘类型设置 ▲ 描绘品质设置
