  程序概要
Line
■ building EXODUS
buildingEXODUS不单只是避难模型,而是在紧急境况下•通常情况下,以计算机为基础评价人群的动作•行动的实验室。
通过英国格林威治大学早先的研究开发,火灾安全工学小组(FSEG)开发出的buildingEXODUS模拟的是人与人、人与火灾、人与构造物的相互作用。此模型追寻的是受到热、烟、有毒煤气影响后,从室内逃出的每个人的避难路径。

 一些利用buildingEXODUS的著名项目
 • Jusseldolf机场二次发开
 • Golden pyramid plaza Egypt
 • 2nd Avenue Subway扩建(纽约)
 • 圣弗朗西斯克地铁
 • 伦敦千禧年DOME
 • 悉尼奥林匹克体育馆


■ maritime EXODUS
maritimeEXODUS不单只是避难模型,而是在非常•通常时期,以计算机为基础评价乘客与船员动作•行动的实验室。
通过英国格林威治大学早先的研究开发,火灾安全工学小组(FSEG)开发出的maritimeEXODUS模拟的是人与人、人与火灾、人与构造物的相互作 用。此模型追寻的是在指定集合地点集合,按顺序等待退离船的各乘客的路径。maritimeEXODUS设想乘客受火灾影响后,预测乘客是否能从热、烟、 有毒煤气等影响中逃脱。此外,还可以评价巡航速度对平衡倾斜的影响,及沉没阶段的模拟。

● maritimeEXODUS应用

maritimeEXODUS在英国、荷兰、意大利、韩国、加拿大,被应用到装载•卸载货轮、观光船等大型客船,HSC、护卫舰、航空母舰等海军舰艇,泰晤士河的游船、渡船等河流船只的解析、及海上产业中的石油开采平台的解析。
maritimeEXODUS因获得2002年船舶安全的RINA/LR奖、船舶操作IT革命的CITIS奖等海运产业最高奖项中获奖而闻名,被认可为UK MOD的「军舰避难设计指导•评价的开发中MOD最重要的避难工具」。作为EXODUS家族中的一员,荣获了BCS prize 2001、Queen's Anniversary Award 2002、European IST prize 2004奖等殊荣。



maritimeEXODUS 的应用可能案件
• 事故解析  • 巡游船  • 装载  • 卸载  • 货轮  • 观光船  • 海军舰艇  • 海上设施  • HSC   • FPSO(浮艇式生产储藏出货设备)

■ SMARTFIRE
SMARTFIRE是英国格林威治大学的火灾安全工学小组(FSEG)开发出的,高精度计算流体动力学 (CFD)的火灾模拟环境。SMARTFIRE不同于其它的火灾模拟CFD软件,作为在火灾工学利用的火灾模拟工具,它的开发设计明确,是建立在 FSEG20年以上CFD火灾建模经验基础之上的产物。
SMARTFIRE向火灾工学者提供了一个可以在电脑上进行高速火灾模拟解析的火灾实验室,让火灾工学者无须在CFD、软件的问题上费神,可以集中精力从事设计,同时还具有问题设定、设计容易•有效的避难解析等多项独有的功能。

◆◆◆ 相 关 信 息 ◆◆◆

◆UC-win/Road for EXODUS 示例视频 ('08.02.19刊载)
  ・EXODUS & UC-win/Road
  ・UC-win/Road for EXODUS

◆电子手册(日文) 下载
  • building EXODUS 快速入门 (PDF格式、235KB)
  • building EXODUS 手册 (PDF格式、6,013KB)
  • building EXODUS 手册附录 (PDF格式、3,850KB)
  • SMARTFIRE 教程 (PDF格式、4,493KB)
  • SMARTFIRE 用户向导 (PDF格式、10,466KB)
  • SMARTFIRE 技术参考手册 (PDF格式、2,033KB)
  • SMARTFIRE 验证报告书 (PDF格式、825KB)

海外相关信息 英国格林威治大学、FSEG(FireSaftyEngineeringGroup)
正式与英国格林威治大学FSEG(FireSaftyEngineeringGroup)签订了EXODUS及SMARTFIRE的销售、支援相关的协议。

◆新产品介绍

◆讲习会报告

◆幻灯片

◆论文发表

◆演示版CD
  • EXODUS・SMARTFIRE演示版CD」 (自解压 569,122KB) ('07.05.18刊载)
    执行下载的文件,压缩文件会自解压。
    然后,请运行FSEGDemoCD_np.exe

◆示例 ('07.05.25刊载)
  ・宝塚卡拉OK厅火灾建模

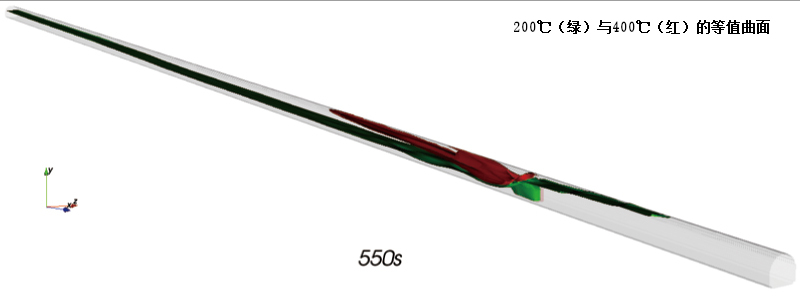

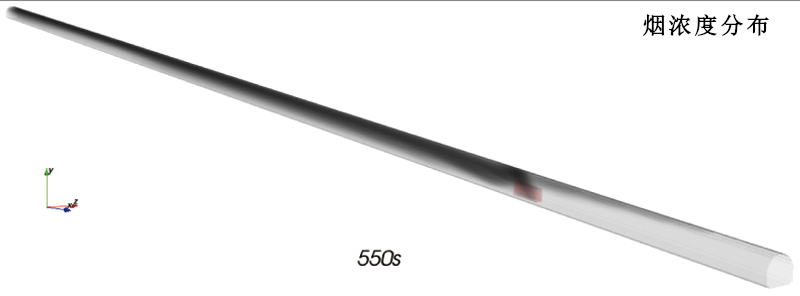

  ・日本坂隧道火灾建模

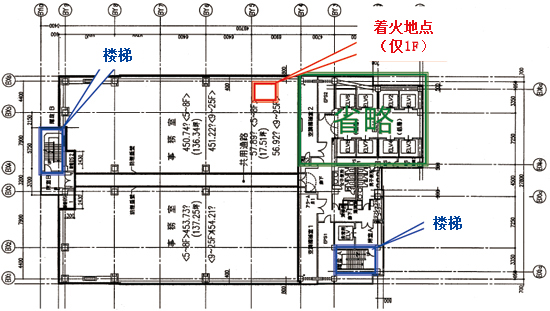

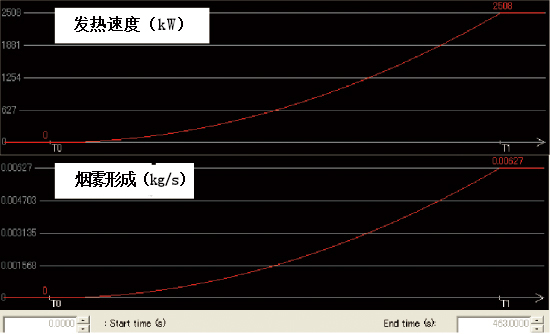

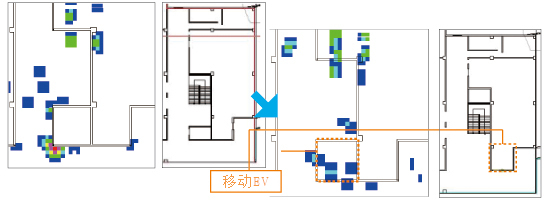

  ・高层大厦火灾避难训练建模

◆UC-win/Road避难分析示例视频 ('07.09.14刊载)
  ・宝塚卡拉OK厅火灾建模
  ・日本坂隧道火灾建模
  ・高层大厦火灾避难训练建模

◆讲习会参加申请受理中!


Page Top Page Top

  程序的功能和特点
Line
■ building EXODUS

● EXODUS模型
软件运用具有指向目标技术的C++开发而成,为了控制模拟利用了规则基础的软件技术。为了增加兼容性,这些规则按照避难者、动作、行动、有毒性、行为模 型,这5个已知的相互作用的子模型分类,在定义了室内形状的空间领域内动作。内部的形状包含在节点网格内,节点通过圆弧系统连接。各节点按照一个人占用的 空间领域进行表现。

● buildingEXODUS的功能
 • vrEXODUS后期VR动画
 • 操作简单/高速处理/只需标准PC
 • 通过对话型运行时间2D图解法,可对占有者进行调查
 • 2D图解法可对每个占有者/人口密度/烟和温度的分布进行表示
 • 通过补丁处理,可迅速执行复数解析
 • 区别通常出口和非常出口,根据占有者的亲密性分配出口的利用
 • 通过占有者的密集度决定所需时间
 • 通过节点•线的调查求得构造物内记录着任意点的流动统计值
 • 可以通过FED模型决定有毒性计算
 • 对于刺激性火灾煤气,可求得占有者的反应
 • 对于复数解析为了支援大容量输出文件的解析,可利用「askEXODUS」工具
 • 巡回功能可进行任务分配
 • 通过标识的可视化决定管辖区域
 • 可在考虑密集状态的基础上选择出口
 • 对于时常循环应用程序,可设定新地物(e.g.源文件节点)的范围
 • 支持读入CFAST火灾模拟已有文件
 • 支持读入SMARTFIRE CFD火灾模拟文件

● 开发中的新功能
 • 自动扶梯•动态人行道模型的结合
 • 占有者与标识的相互作用
 • 手持物品无轨电车、医院用床等的动态目标的表示
 • 为了关联Group的生成,利用了遗传因子的概念
 • 一个模型范围内混合波导版本连接、路线、精简连续表示的开发
 • 空间构文解析和改善导航功能,构造物图表的表示

■ maritime EXODUS

● EXODUS模型
maritimeEXODUS利用的是世界上最大的船舶模拟器SHEBA生成的人性化数据。包含了走廊、上下台阶、60°阶梯、平衡倾斜逆角垂直扶梯的移 动等人性化性能,平衡倾斜逆角的水密门•升降口的开闭。最近,包括烟雾在内,动态倾斜状态下的人性化性能也被追加。

● maritimeEXODUSd 的功能
 • IMO MSC 1033(集合模拟)全面对应
 • 对应巡航速度的平衡倾斜、救生圈救生衣的影响、救生衣检索
 • 单向通行功能、灭火活动等船员•乘客行动表示的功能
 • 火灾、烟、热、有毒煤气的复合选择功能,烟和船倾斜的接合(EU/Fire-Exit)
 • 沉没阶段模拟功能、乘船等的非避难行动的模拟功能
 • 梯子、升降口、水密门、60°阶梯的组合选项
 • 与CFD火灾模拟软件的直接连接(EU/Fire-Exit)


● 开发中的功能
 • 动态运动的影响、与船舶设计软件(Tribon)的直接连接(EU/Fire-Exit)
 • 平衡倾斜对乘客行动的影响

■ SMARTFIRE

● SMARTFIRE功能
 • 复杂形状高速化建模的CAD界面
 • 对应火灾解析的自动网格生成
 • 物理•数值参数的快速设定、对话型的解析过程图解法用户建模界面(GUI)
 • 计算时间大幅缩短、并列计算功能
 • 复杂火灾数据可以容易地导入到避难模拟,向软件包EXODUS的半自动联接
 • 解析结果的高速访问,强大的后处理可视化环境
 • 三个放射模型的选择 •煤气燃烧模型

● SMARTFIRE的研究开发
FSEG有对计算火灾工学继续研究开发的责任,这些开发将支持SMARTFIRE的继续开发。

● 开发中的功能
 • 洒水车•水雾的模型化功能
 • 完全非构造化网格功能
 • 固形燃料燃烧模型 •有毒煤气生成预测模型

 SMARTFIRE由以下三项主要组件构成。
  • 前处理工具
    剧本设计者可以容易向SMARTFIRE系统导入2D CAD建设计划。
    将GUI和内藏自动网格工具,通过非常复杂的建模剧本作成,可与直觉工具连接。
    并可与软件包EXODUS链接。
  • CFD引擎
    通过2D断面可视化、对话型3D数据可视化、图表显示,可进行完全对话型控制和结果建模。
    并列CFD引擎将PC作为强有力的计算资源进行利用。
  • 后处理工具
    可执行CFD引擎,或数据浏览器可以利用的虚拟现实(VR)型图像。
    简单便可作成通过数据浏览器向客户演示的VR型图像或动画。
Page Top Page Top

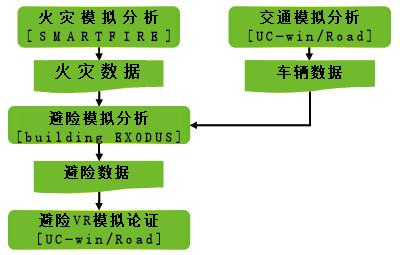

 UC-win/Road for EXODUS  UC-win/Road
    避难分析实时・VR(虚拟现实)

▲vr-EXODUS

▲UC-win/Road

▲动画播放


▲隧道避难VR(中国青岛模型)  第6界 3DVR模拟竞赛回顾 2007-Nov.



 air EXODUS   航空环境的避难模型
   本模拟由咨询服务提供。详情请向本公司咨询。  咨询销售窗口
   ・以所有飞机为对象可进行分析
   ・飞机设计、90秒避难验证、搭乘人员训练、避难计划立案、飞机事故分析






  EXODUS/SMARTFIRE Web预算服务
Line

 FORUM8作为EXODUS/SMARTFIRE 分析支援服务的一环,开始提供「EXODUS/SMARTFIRE Web预算服务。
可用于建筑环境的避难模型、火灾建模的SMART CFD系统等的概预算及细目的阅览。

 →https://www2.forum8.co.jp/EXODUS_estimate/

▲登陆界面


开发商:FSEG 英国格林威治大学 火灾安全工学小组 (http://fseg.gre.ac.uk/
