UC-1系列 道路土工
  UC-1 挡土墙设计(中文版)

悬臂式、重力式、仰斜式、任意形挡墙的设计计算、图纸作成程序

計算-CAD統合電子納品対応SXF2.0対応
Windows2000/XP对应
Product detailsPrice/purchaseSamples

  程序概要
ライン
该程序以标准设计·土工指针·设计要领·道示IV(2002年3月)的各基准为依据,对应悬臂式(逆T型、L型、逆L型)、重力式(半重力式)、仰斜式等的挡土墙自动设计,图纸制作,设计书生成等一连的。
输入挡土墙的形状,加之通过设计者对其计算结果进行判断决定最终形状,通过形状·桩配置·配筋的自动决定功能,可进行高效设计。
支持从一般图到,组合图、加工図、钢筋表等图纸的一次性批量生成,简易的编辑功能,对应DXF、STEP的输出。
作为支持电子交货,支持Word文档输出、扩展名的变更、禁止文字对应、指南表示等。
同时还对应混合挡土墙的设计计算,Standard版还对应U型挡土墙的设计计算,及图纸作成。


○:标准装载,-:可通过导入选项应用
挡土墙设计
功能比较
挡土墙设计
Ver.2

挡土墙设计計
Ver.3

挡土墙设计
Ver.4
Lite
挡土墙设计
Ver.4
Standard
挡土墙设计
Ver.5
Lite
挡土墙设计
Ver.5
Standard
(销售结束) (销售结束) (销售结束) (销售结束) (销售结束) (销售结束)
逆T式、L型、逆L型、重力式、仰斜式、积块式挡土墙的设计计算
逆T式、L型、逆L型挡土墙的图纸作成
混合挡土墙的设计计算 -
重力式、仰斜式(A,B,C)、积块式、任意形挡土墙,考虑了冲击力和塌方土的设计。 - - - -
U型挡土墙以外的形状的危険水位算出 - - - -
U型挡土墙的设计计算 ※1 - -
U型挡土墙的图纸制作 ※1 - - - -

※1:U型挡土墙选项


◆◆◆ 相 关 信 息 ◆◆◆

 ◆挡土墙的建筑对应情况 (PDF文件、15KB)

 ◆新产品紹介

挡土墙设计(中国规范) (Up&Coming '07 新春特別号刊载)

 ◆相关支持

挡土墙的解决方案 (Up&Coming '06 春季号刊载)

 ◆相关网页
   挡土墙设计 Ver.6 (Up&Coming '06 春季号刊载)

  Ver.6 改订内容(2006年 2月 6日发布)
ライン
 1.对应宅地防灾手册
      ・土质条件、假想背面的使用扩张
从底版的脚后跟扩展到
铅垂方向的线
竪取到竖墙背面(实背面)的方法 连接竖墙的天端和底版脚后跟的线

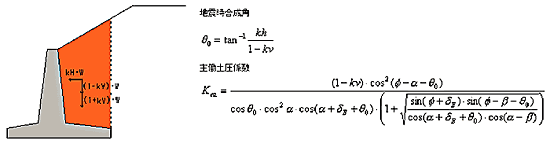

    ・土压力系数的简易输入、透水垫子的摩擦角

    ・地震时候两种情况校核(中地震,大地震)

    ・垣墙荷载


    ・反转校核的扩张(偏心量和安全率的双向校核)

    ・附着应力度计算


 2.宅造法中追加如下功能
    ・ 垂直震度、土压垂直成分的使用
    ・ 滑动校核的使用(考虑有突起时的抵抗土压,有突起时的有/无的双向校核)
     ・ 支持力校核扩张

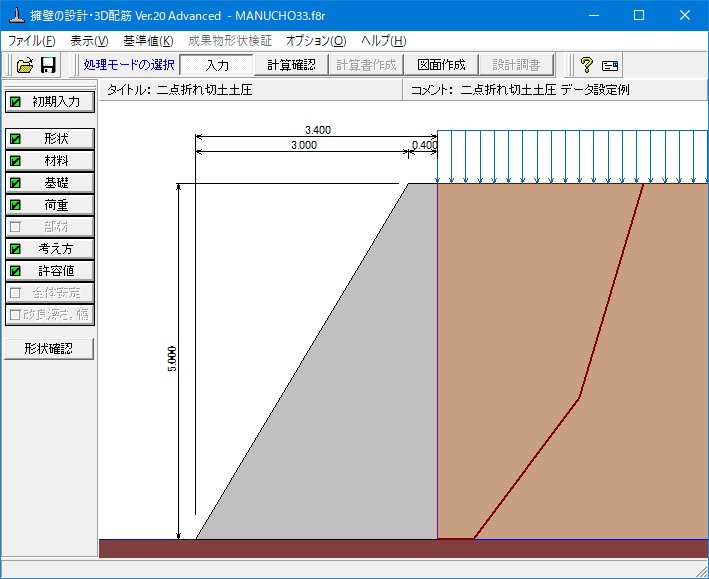

 3.对应土压作用面的2点转折

 4.平面形状为「有转折」情况下向背面侧的倒角,对应底版形状的矩形作图的图纸作成(逆T,L型)

 5.U型挡土墙、图纸作成的情况下、追加了反映「输入」「构件」的配筋情况

  Ver.5 改订内容
ライン
■追加功能
·荷载工况在地震时,对应了惯性力作用方向的指定
·对于积块式挡土墙,对应了竖墙背面坡度的指定
·对应二段积载式挡土墙的简易设计
·对应任意荷载的力矩荷载
·对应单项配筋的指定
·对应崩坏土砂堆积高的校核
·图纸作成: U型挡土墙、转折形状 (正面、平面形状) 的扩张
·图纸作成: 纵断坡度的最大値、扩张平面转折的配力筋接缝类型
·对应日本道路公团「调查等业务的电子交货要领 (案) 图纸作成篇 2005年4月」的层信息设定。
Page Top PageTop
  程序的功能和特长
ライン

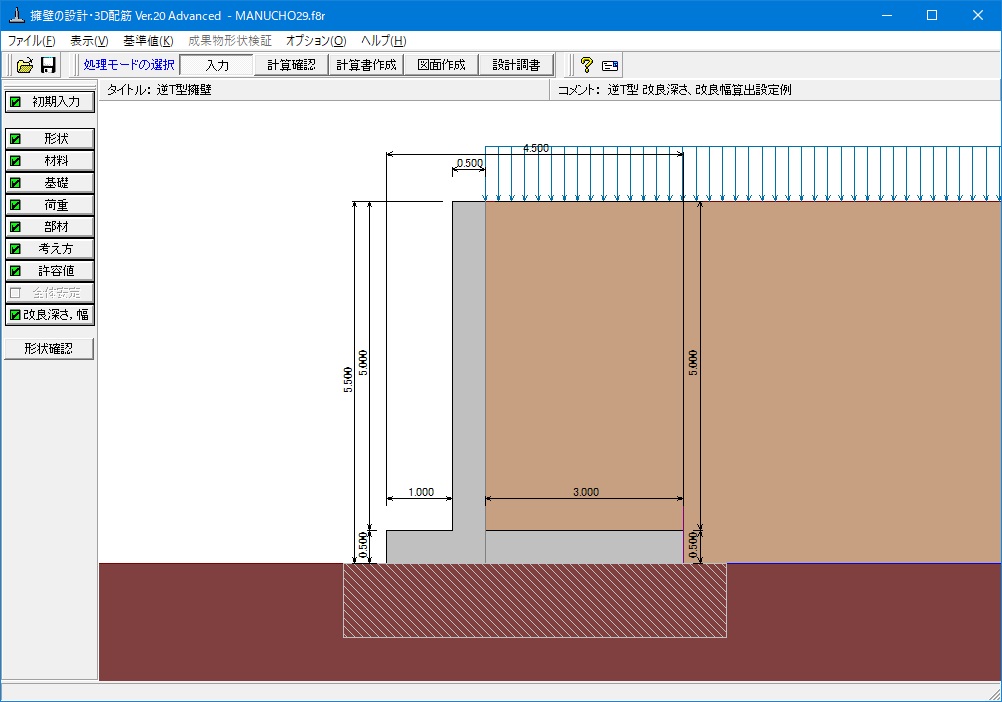

  1. 可进行设计计算的形状

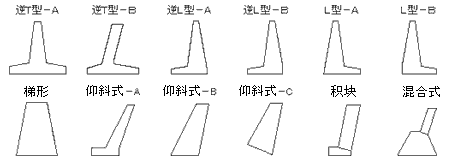

    形状输入时 :逆T型(2种)、逆L型(2种)、L型(2种)、台形、仰斜式(3种)、
