▲Web浏览器上的实时三维视图
2009年 第8届 3DVR大赛作品 最优秀奖
<首都高速公路 大桥JCT 行驶支援系统 VR数据>
首都高速公路 株式会社
第8届 3D・VR模拟大赛回顾 |
| ▲交互性操作、鼠标拖拽可移动视点 |
 |
 |
| ▲提供行驶/交通模拟等多种交互性的虚拟空间 |
▲可设置火、烟、照明、日影、时间、天气等丰富的视图选项 |
●数据公开/共有
扩充了公开范围，促进了VR应用。
■VR数据一般公开
- Web自由链接：
公开在UC-win/Road上制作的数据，普通浏览者也可在VR空间确认项目。
因为可以自由操作很多人会感兴趣。
通过利用UC-win/Road的功能可轻松公开易更新的大规模VR数据，实现了更加完善的服务系统。 |
- 网上培训・节目：
实现只使用UC-win/Road的网上培训。
利用UC-win/Road的演示功能可同时向数十人进行说明以及演示。
讲师在本地操作UC-win/Road、客户端连接网络浏览器
或者连接录像流播放服务器可以向大多数人进行播放。 |
- SaaS集群构成：
| 使用UC-win/Road的集群结构全用户可使用同一VR环境（交通状况、时间、天气等） |
 |
|
 |
▲视频容量､幀率指定用户数
・TCP・HTTP服务器设置界面 |
|
▲UC-win/Road集群选项（另售）的扩张性 |
●系统规格
- 功能：
客户端远程操作提供如下UC-win/Road功能。
- 选择之前记录的视点
- 视点旋转功能（鼠标操作）
- 选择上下文（VR环境设置）
- 道路行驶或飞行路径的飞行
- 执行脚本
通过一台服务器上实行UC-win/Road，设置最大客户端数、密码、收信端口号码可以开始和停止服务。 |
- 数据发送接收结构：
服务器和客户端使用HTTP通信协议。
连接后从服务器上向客户播放Flash，接收操作指令。
对应Flash的H263格式转送映像，也可设置分辨率以及压缩质量。
另外、客户端连接速度低时会自动降低幀的更新率。
|
- 服务器构筑、集群构成：
一台服务器能够对应的客户数是有限的，可通过组合多数服务器实现。
使用UC-win/Road的集群选项，实现服务器间的VR环境同步。 |
- 服务器推荐规格：
CPU Intel i7 或 Xeon Quad Core以上（Multi core・CPU推奨）
显卡 ： 在本地显示40fps左右、高端计划使用搭载Quadro FX 5800, 1.5GB内存的主板。可对应GeForce。
OS ： 推荐Windows 7 64bit。 |
- 客户端浏览器：
| 推荐使用FireFox。IE尚存在一些问题，将逐步对应。 |
●相关功能
UC-win/Road for SaaS的使用功能在SaaS以外也可使用。

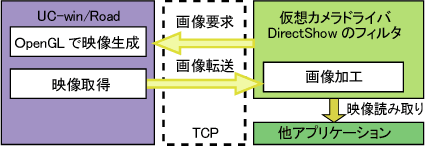

■虚拟摄像机备件・DirectShow过滤器
|
实时输出UC-win/Road映像。
开发了UC-win/Road虚拟摄像机与DirectShow过滤器，以便将录像机备件与更多的应用软件进行连接。
UC-win/Road生成的图片发送至虚拟摄像机，在操作系统上作为普通摄像机识别。
还将映像转送至网络、可在各自的电脑上使用UC-win/Road与虚拟摄像机。
利用该功能还可考虑如下用途 |
- 使用MSN的简易会议：
| 在MSN视频对话中代替网络相机使用UC-win/Road虚拟摄像机可简单向对方发送UC-win/Road的映像。 |
- 录像、映像编辑：
| 多数映像编辑应用软件是支持摄像机映像获取的，使用本功能可不经中间文件直接获取。 |
- 录像流播放服务：
通过网络通信远程获取映像。
获取的数据通过虚拟摄像机或DirectShow过滤器在录像流播放服务器进行加工并实现播放。
|
开发目标 ：包含VR数据制作的完整的集群化
※公司名称、产品名称是一般公司的注册商标或商标。 |
