車両走行シミュレーション/軌跡作図システム、「車両軌跡作図システム」をリリース
-3D・VRに対応-


株式会社フォーラムエイト(所在地:東京都目黒区 代表取締役 伊藤裕二)は、車両走行シミュレーション/軌跡作図システム、車両軌跡作図システムを発表した。

今回、発表する車両軌跡作図システムは、次のとおりである。


■内容詳細
「セミトレーラーおよびフルトレーラーの直角旋回軌跡図の様式(JASOZ006-92)、社団法人自動車技術会」などの作図理論に基づいて、車両の走行軌跡を計算・作図するシステムです。想定した路線や既存の路線に関する走行シミュレーション、車両軌跡の作図が効率的に行え、道路構造を決定する際の参考資料等として利用できます。また、特殊車両通行許可申請に必要な車両旋回軌跡図の作図機能もサポートしています。

■特長
1.軌跡/車両登録
  普通自動車、セミトレーラー等、基本的車種フルトレーラー、トラッククレーンなど
  クレーン付車両に対応
  車体と別に任意矩形を付加可能なので、運送貨物の羽見出しなどの検討可能
  ひとつのデータファイルに対して同時に複数のケースを検討可能

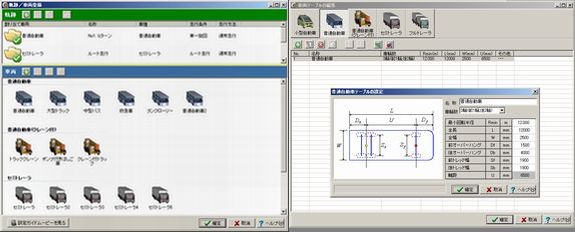

▲軌跡/車両登録の設定 ▲車両諸元の設定


2.走行方法
  単一旋回(1コーナーだけを旋回)
  ルート走行(設定した走行ルートに合わせて走行)
  切返し走行(前進と後退を繰り返す)
  各走行方法の設定により、バック走行やUターン、クランクなど走行を検討可能

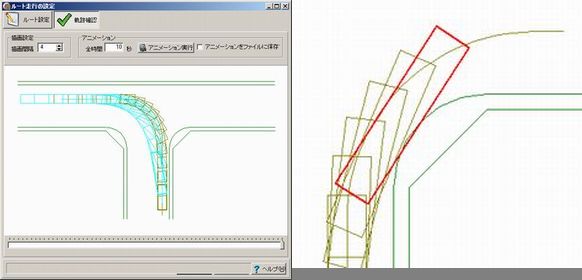

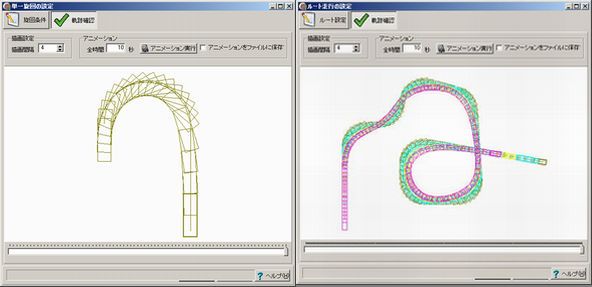

▲軌跡確認画面(単一旋回) ▲軌跡確認画面(ルート走行)


3.コース設定及び走行チェック機能
  マウス操作、座標入力により入力
  既存CAD図面読込(SXF生成ツールより画像ファイルからCADファイル作成可能)
  コースに対して接触判定線設定により、走行チェックも可能

▲軌跡確認画面(コースあり) ▲走行チェック(赤色が接触軌跡)


4.図面出力
  直接印刷、DXF、DWG、P21、SFC、JWW、JWC、PSX

5.3Dシミュレーション(UC-win/Road連携)
  OpenMicroSimファイル作成可能。同ファイルを弊社UC-win/Roadで読込む事によって走行軌
  跡を3D・VRで確認可能

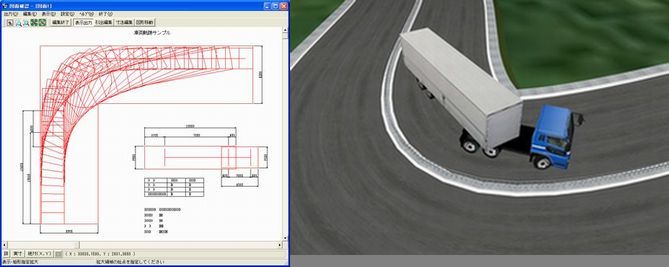

▲図面確認画面 ▲UC-win/Roadとの連携結果


■製品価格
 車両軌跡作図システム ¥157,500(税込)

●適用基準及び参考文献
「道路構造例の開設と運用、平成16年2月、社団法人日本道路協会」
「セミトレーラ及び振るトレーラの直角旋回軌跡図の様式(JASO Z 006-92)、社団法人自動車技術会」
「旋回軌跡による住み各部の設計について(土木研究所資料)、昭和54年1月、旧建設省土木研究所道路部道路研究室」


【株式会社フォーラムエイトとは】
バーチャルリアリティ、3次元解析など先進のソフトウェアと豊富な実績を有する設計支援・CADソフトを開発/販売/サポートするソフトウェア企業で、土木、建築、交通、自動車分野など海外も含めた精力的な展開を行っています。3DソリューションとしてCAD、解析シミュレーションソフトとの連携を積極的に取り組んでおり、登録ユーザ数も13,607(2010.8.9現在)と数多くのユーザ様にご利用いただいております。


[関連リンクURL]
http://www.forum8.co.jp
http://www.forum8.co.jp/product/uc1/cad/syaryou.htm
