  UC-win/Road for xpswmm

    UC-win/Road xpswmm 플러그인 Ver.2 (for Tsunami)

범람 해석 결과의 동적 3D시뮬레이션

xpswmm 제품 정보 페이지


UC-win/Road 製品情報
UC-win/Road 제품 정보
製品詳細価格/購入

  프로그램 개요
ライン

범람 해석/VR시뮬레이터

Road for xpswmm는, xpswmm범람 해석 결과를 임포트하여, 범람 수면의 상승・하강의 시각력 변화, 범람 수면의 유속 벡터의 시각력 변화, 지중관벽과 관내수위의 시각력 변화를 3차원 VR상에서 표현하는 플러그인 툴입니다.

◆◆◆ 관 련 정 보 ◆◆◆

 ◆신제품 소개


◆◆◆ 개 발 정 보 ◆◆◆


 ・ UC-win/Road for Tsunami   UC-win/Road Ver.5 대응 예정

UC-win/Road xpswmm plugin Ver.2 (for Tsunami)
  • 리얼타임・버추얼 리얼리티 UC-win/Road에 의한 쯔나미 표현 기능.
    xpswmm연계에 의한 쯔나미 발생, 비주얼 옵션에 의한 쯔나미 위치, 범위, 높이의 설정이 가능.

    >> 자치체 솔루션 쯔나미 해석 지원 서비스

    ▲xpswmm에 의한 해석 결과 ▲쯔나미의 설정 화면








  프로그램의 기능과 특징
ライン

●범람 수면의 상승・하강의 시각력 변화

xpswmm플러그인(무상판)에서는, 하나하나의 수면 위치에 대해서 가동 모델의 설정 작업이 필요하며, 수면수가 많은 경우는 상응하는 수작업이 필요했었습니다. xpswmm플러그인에서는 시각력을 토대로 한 수면의 상승・하강의 표현을 프로젝트내에서 자동화하여 유저측의 설정 작업을 간편화 했습니다.


●범람 수면의 유속 벡터의 시각력 변화

새롭게, 범람 수면의 유속・방향에 대해서 시각력을 토대로 한 벡터 표현을 실시해, 흐름감을 표현했습니다.


●지중관로와 관내수위의 시각력 변화

새롭게 하수도관・맨홀의 부설 상황을 3차원 VR표현했습니다. 그리고 범람 해석 결과를 토대로 시각력에 기인한 관내수위의 상승・하강을 표시 가능하게 했습니다.


xpswmm데이터 임포트 화면

여기에서는 표시 위치의 좌표 조정, [홍수 결과]의 가져오기, [관로 데이터]의 가져오기, [관류 결과]의 가져오기를 실시합니다.



(1)범람 수면 표현 옵션 (2)하수도관 표현 옵션

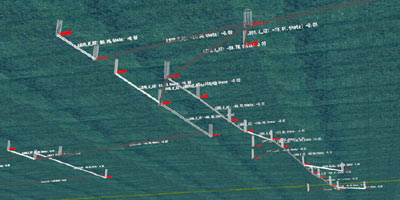

▲지중관로와 관내수위


▲UC-win/Road 범람 수면


▲UC-win/Road 범람 수면 유속 벡터



[xpswmm](xpx, xp파일)과의 연계
파이프・맨홀 표현, 하수도관, 맨홀의 부설 상황의 이미지화, 관류 정보의 이미지화.






xpswmm
UC-win/Road for xpswmm 데이터 변환툴
UC-win/Road 데이터 변환툴


1) 결과 파일의 선택 :
xpswmm으로부터 출력된 시각력 결과 파일을 선택합니다. 복수 선택이 가능합니다.

2)

옵션 설정
출력처의 선택 :
출력처로써 LandXML파일 및 UC-win/Road모델로의 출력을 서포트하고 있습니다.
X-Y방향 :
결과 파일에는 각 메쉬 위치의 좌표와 깊이(Depth)가 출력되지만, 이 때의 X,Y방향을 남북, 동서 각각에서 선택할 수 있습니다. 또한 통상 모델은 프로젝트 중앙에 배치되지만, 오프셋을 이용함으로써 중앙에서의 배치 위치 변경이 가능합니다.
깊이방향 :
Depth의 방향을 연직상향, 하향에서 선택 가능합니다.
계층 :
깊이간격의 설정 및 각 깊이 위치를 표현할 색을 설정할 수 있습니다.
