UC-win시리즈 동적 비선형 해석

UC-win/Section Ver.3.1

이축휨을 고려한 임의형 RC/SRC단면 계산 프로그램
일본어/영어 입출력 인터페이스 전환대응
판매사에 문의
아카데미 가격 일람
특별가격 일람
유지보수/서포트 계약
Net PRO
라이선스팩
FPB포인트뱅크
Windows NT4.0(Service Pack4이상)/2000/XP대응

체험판
다운로드
전자 매뉴얼
(17,364KB)
Order
제품 구입

제품 상세가격/구입샘플 화면유저 소개/평가・Q&A

  프로그램 개요
라인
다양한 단면 형상을 가진 철근 콘크리트・철골 철근 콘크리트 단면에 대해서 응력도 계산(휨, 전단), 내력 계산(휨, 전단), M-φ계산(Mc,My0, Mu)을 하는 프로그램입니다. 그 외, 저항 모멘트나 최소철근량의 계산도 합니다.

◆◆◆ 관 련 정 버 ◆◆◆

 ◆Acrobat출력 예  ・샘플 데이터 New!


  Ver.3.01.00 개정 내용 (2009년 7월 6일 릴리스) New!
라인
1.휨 계산용 준거 기준에, 하기 기준을 추가
  1) NEXCO설계 요령 제2집 교량 보전편, 2006년 4월
  2) NEXCO설계 요령 제2집 교량 보전편, 2008년 8월
  3) 기설 교량의 내진 보강 공법 사례집 :(재)해양 가교・교량 조사회, 2005년 4월
  4) 아라미드 섬유 시트에 의한 철근 콘크리트 교각의 보강 공법 설계・시공 요령안
       :아라미드 보강 연구회, 1998년 1월

2.한계 상태 설계 기준에, 하기 기준을 추가
  1) 2007년 제정 콘크리트 표준시방서【설계편】
  2) 철도 구조물등 설계 표준・동해설-콘크리트 구조물(2004년 4월)
<Ver.3.02.00 (09/10/09 릴리스)
 1.Windows7에 대응


  프로그램의 기능과 특징
라인
단면형패턴 응력도 저항모멘트 동N-M도 종국모멘트 동N-M도 최소철근량 항복모멘트 동N-M도 전단내력(도시IV,V) 전단관련(도시III)
사각형
원형
코반종
코반횡
I 자리수
T 자리수
더블 T
상형(상자형)
원구멍 Horo
구역
임의 이축
코반 이축
사각형 이축
임의 단면



[계산 기능]
  • 어떠한 단면 형상에 대해서도 이축휨의 계산이 가능합니다(UC-1/RC단면계산에서는, 형상에 따라서 제한이 있습니다). 또한, 비틀림 정수도 자동 산출할 수 있습니다.
  • 철근의 정보(위치, 단면적)는 1개마다 고려해서 배근에 충실한 계산을 합니다.
    (UC-1/RC단면계산에서는, 철근은 띠모양으로 분포하고 있는 것으로 간주하여 계산합니다.)
  • 「도로공단 설계 요령 제2집」에 준거한 탄소 섬유 시트 감싸기 교각의 종국모멘트의 계산을 할 수 있습니다.
  • 단면이 강판만일 경우에도 응력도 계산을 합니다.
    단, 판두께가 40mm를 넘을 경우의 허용응력도나 국부좌굴/세장비등을 고려한 허용응력도는 자동산출 하지 않습니다.
  • 한계 상태 설계 계산에 대응.
  • 곡률(φ)에 의한 검토 기능에 대응. 경사 인장 응력도σI계산 및 검토에 대응.
  • 강단면의 M-φ특성 산출에 대응(충진이 있는 경우는, 항복과 허용을 산출/충진이 없는 경우는, 압축 항복, 인장 항복, 허용을 산출)

[입력 기능]
  • 동일 재료를 복수 정의가 가능합니다. 예를 들면, 1개의 단면에, 콘크리트수 종류, 철근수 종류, PC강재수 종류, 강판수 종류, 탄소 섬유수 종류를 정의할 수 있습니다.(UC-1/RC단면계산에서는, 콘크리트, 철근, 강판, 탄소 섬유는 각각 1종류만, PC강재는 2종류를 정의할 수 있었습니다)
  • 1개의 단면에 대해서 복수의 하중케이스(조합케이스도 포함)를 정의할 수 있습니다.
    (UC-1/RC단면계산에서는, 1개의 단면에는 하중케이스가 1개만 정의할 수 있었습니다)
  • 1개의 단면에 대해서 도로지시방서 각 편등의 준거 기준을 지정할 수 있습니다.
    (UC-1/RC단면계산에서는, 계산 항목마다 개별 지정이었습니다)
  • UC-win/FRAME(3D)와 같이 템플리트등을 이용해서 임의형 단면의 작성을 용이하게 할 수 있습니다.

[출력 기능]
  • NM도(축력과 휨의 상호작용도)는 3차원 입체도와 2차원 그래프로 표시할 수 있습니다.
  • 일축휨인가 이축휨인가를 입력데이터에서 자동적으로 판단하고 허용응력도를 표시합니다.
  • 콘크리트의 허용압축응력도를, 발생한 응력분포에서 자동적으로 허용휨압축응력도인가 허용압축응력도인가 판단해서 허용값을 표시합니다.
  • 내측거푸집, 외측거푸집의 면적 계산, 바닥 면적의 계산을 합니다.

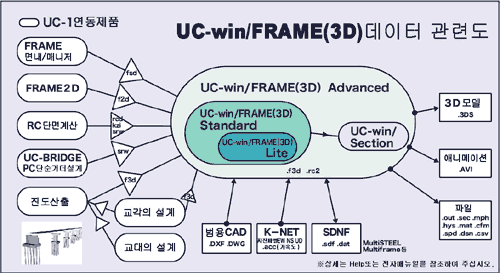

UC-win/FRAME(3D) → UC-win/Section 데이터 활용
  등록 단면, FRAME데이터의 이용이 가능. 번거로운 동적 해석 데이터 작성에 도움이 됩니다.
