UC-1 시리즈 도로 토공

UC-1  BOX 컬벗의 계산 Ver.10

   레벨2 지진시 조사 옵션
¥300,000(세금포함 ¥315,000)
렌탈 ¥60,000~(세금포함 ¥63,000~)
¥100,000(세금포함 ¥105,000)
렌탈 ¥23,000~(세금포함 ¥24,150~)
BOX 컬벗 1~3련 단면 방향,
세로 방향 윙 설계・도면 작성 프로그램

첫판 릴리스: '00.12.08
計算-CAD統合電子納品対応SXF3.1対応

3D PDF対応IFC/Allplan対応

아카데미 가격
버전업 가격
보수・서포트 계약
Net PRO
라이센스 팩
レンタルライセンス/フローティングライセンス
Windows2000/XP/Vista/7 대응
製品詳細価格/購入サンプル画面

  프로그램 개요
ライン
철근 콘크리트식 BOX 컬벗, 날개벽 설계 계산, 도면 작성, 설계 조서 출력을 일관해서 서포트하는 프로그램입니다.
각종 기준류의 자동 셋트, 변경이 가능하며 자동 배근 기능도 서포트합니다.
기초 형식은 직접 기초, 스프링 기초, 말뚝 기초에 대응, 하중은 내외 수위・임의 하중 및 활하중, 임의 활하을 고려할 수가 있습니다.
3련 BOX까지 본체・날개벽 일반도에서 배근도, 조립도, 가공도, 철근표 등을 일관해서 생성이 가능합니다.
SXF, DWG, DXF 등의 파일 출력도 대응, 전자 납품 대응으로서는 Word 파일 출력, 금지 글 체크 등을 서포트합니다.
「도로 토공 지침」,「표준 설계」, 「박스 컬벗 표준 설계 도집」에 따른 3련 BOX 계산에 대응합니다.

< Ver.10.01.00 (11/08/03 릴리스)개정내용 >

■주요 버전업 내용
  1. 일반 설계에서 지진시 검토(NEXCO) 데이터 연동에 대응
  2. 직접 기초 허용 지지력 계산에 토지 개량 기준의 펌프장에의한 방법을 추가000
  3. 문형 컬벗(말뚝 기초)액장화 검토에 대응
  4. 문형 컬벗의 바닥판 분리일 경우의 강체 조사에 대응
■레벨 2 지진시 조사 옵션 기능(旧명칭:NEXCO 레벨2 지진시 조사 옵션)을 확장
  1. NEXCO 에벨2 지진시 조사에서 파이버 요소로 모델화한 부재 비선형 해석에 대응
  프로그램 기능과 특징
ライン

 ■ 설계 계산부

  1. 1련, 2련 및 3련 BOX 컬벗 본체 단면 방향(1블록), 세로 방향(최대 5블록), 사각 포함(1련, 2련, 3련)BOX 컬벗 본체 단면 방향 (1 블록)및 좌우 날개 계산을 합니다. 문형 컬벗(좌우 비대칭 형상 가능) 설계에도 대응합니다.


  2. 토공 지침에 준거한 접속 슬라브를 설치할 때의 검토도 가능합니다.


  3. 기준류에 따른 계산 방법을 초기 설정하지만 임의로 변경할 수가 있으며 넓은 범위에 적용을 할 수가 있습니다. 그리고 내공 단면 치수, 흙 피복 두께 기본 조건에서 부재 두께, 배근을 산출하는 자동 설정 기능을 갖춰 있으며 형상 치수 등을 최소한 입력하면 계산이 가능합니다.


  4. 기초 형식은 직접 기초(지판 반력도, 분포 스프링), 말뚝 기초에 대응합니다. 말뚝 기초는 필요한 스프링 값을 내부 산출할 수가 있습니다. 말뚝 기초는 말뚝체 조사가 가능합니다. 허용 지지력 계산 (직접 기초, 말뚝 기초)가 가능합니다.


  5. 하중
    • 외수위와 내수위를 최대 5경우까지 고려할 수가 있습니다.
    • 활하중은 T하중(단축, 2축)및 TT-430 하중의 자동 재하 외에 하중 강도, 작용 위치, 설치폭, 분포 각도를 임의로 설정할 수 있는 임의 활하중을 준비합니다. 그리고 본선 BOX용에 내공활 하중, 내벽과의 충돌 하중도 고려 가능합니다.
    • 임의 사하중으로 인해 내공하중 등을 자유롭게 설정할 수가 있습니다.
    • 단면력 계산은 미소 변형 이론에 근거한 변위법을 사용해서 계산을 합니다. 계산을 하기 위한 데이터는 모두 프로그램 내부에서 자동적으로 생성됩니다. 그 내부 생성된 데이터는 변경 화면에서 수정하는 것도 가능합니다.


  6. 날개 계산은 각 기준으로 정해진 조사 외에 주철근의 정착 위치를 산출이 가능합니다. 날개 천탄에 구배가 있는 형상 및 독립 형상 계산에 대응, 양쪽 동시 계산도 가능합니다. (사각 검토시를 제외함)


  7. 계산 결과는 계산 확인 모드에서 일람표 및 그림을 사용해서 이해하기 쉽게 표시합니다. 계산 서 작성 모드에서는 도표가 들어가서 자세하게 고품질 출력을 프린터 및 화면상 (미리보기)에 출력합니다.


  8. 계산 결과를 정리한 설계 조서 출력 기능을 갖춰 있습니다. 설계 조서 (상세,SI 단위), 비교표(3경우)작성, 출력이 가능. (「사각이 포함된 BOX 설계」,「문형 컬벗 게산」에 대해서는 설계 조서 작성은 할 수가 없습니다. )


  9. 「도로 토공 컬벗 공지침(2009년도판) 2010년 3월 (사)일본 도로 협회」, 「도로 토공 컬벗 공지침(1999.3)(사)일본 도로 협회」에 기술되는 문형 컬벗 설계 방법에 의하여 단면력 산출, 응력도 조사를 합니다. 지진시의 검토 (진도법)에 대응합니다.


  10. 「설계 요령 2집(1992.4.10)(사)일본 도로 협회」에 기술되는 사일로 효과 영향을 고려한 검토를 합니다. 검토 대상은 1련 및 2련 BOX입니다.


  11. 「도로 토공 컬벗 공지침(2009년도판) 2010년 3월 (사)일본 도로 협회」, 「도로 토공 컬벗 공지침(1999.3)(사)일본 도로 협회」에 기술되는 문형 컬벗 설계 방법에 의하여 단면력 산출, 응력도 조사를 합니다. 기초 형식은 직접 기초, 말뚝 기초에 대응하고 있으며 지진시의 검토 (진도법)도 가능합니다. 또한 정판 ・측벽・바닥판을 일체형 FRAME 모델로 하는 계산 방법 외에 바닥판을 분리한 계산 모델에도 대응합니다.

Page Top PageTop
 ■ 도면 작성

1련, 2련, 3련 BOX 컬벗 본체, 좌우구 윙, 문형 컬벌, 접속 슬라브 등을 작성할 수가 있습니다.

  1. 부속물:개구부(구형・원・소판) ,수로, 미끄럼 방지, 말뚝 지수벽 작도가 가능


  2. 입력된 형상 정보, 기준값 등을 토대로 재료 계산을 자동으로 해줍니다.


  3. 도면 레이아웃 정보를 확인, 수정, 간이한 도면 편집 기능을 서포트.


  4. 다음과 같은 기준에 따른 속성(선속성・레이어 속성 등)에서 도면 작성을 할 수가 있습니다.
    • 국토 교통성「CAD 제도 기준(안)」2004년 6월판
    • 일본 도로 공단「CAD로 인한 도면 작성 요령(안)」2001년 10월판
    • 일본 도로 공단「조사등 업무의 전자 납품 요령(안)」2005년4월판


  5. 토목 학회「토목 제도 기준 2003년 소개정판」에 대응한 가공도 작도를 할 수가 있습니다.


  6. CAD 데이터 교환 표준 SXF Ver3.1 형식 파일(레벨 2)출력 기능을 갖추어 있습니다.


  7. 3D 배근 시뮬레이션 기능(3D 배근 자동 생성, 표시 기능)에 대응

    ■3D 배근 시뮬레이션 기능 참고 이미지

      관련 페이지 BOX 컬벗 설계 Ver.9 3D 배근 시뮬레이션 대응 (Up&Coming '10 한여름호 게재)

    1.확대 표시
    (측벽 내부:조립근이 수직 철근의 밖같쪽에 배근된 수평 펄근을 마는 상태)

    2.전체 표시(본체와 날개벽 본체)

    3.개구상자 뺀 부분을 표시

    4.조립근 표시

    5.2련 BOX・이음매 교호 배치 표시

    6.구체 토과 표시

    7.색깔 설정 화면


적용 기준・참고 문헌 ※각 기준에서 자동 설정 및 수정이 가능
  • 토공 지침 도로 토공 컬벗 공지침 1999년3월 (사)일본도로 협회
  • 도로 토공 컬벗 공지침(2009년도) 2010년3월 (사) 일본 도로 협회
  • 국토 교통성(표준 설계) 토목 구조물 설계 가이드 라인 1999년 11월(사)전일본 건설 기술 협회
  • 국코 교통성(표준 설계) 토목 구조물 표준 설계 제1권 2000년 9월 (사)전일본 건설 기술 협회
  • NEXCO(설계 요령):NEXCO, 설계 요령 제2집 컬벗편 2006년4월
  • 박스컬벗 표준 설계도집 1999년 5월 일본 도로 공단
  • 도로교 시방서・동해설 SI 단위계 이행에 관한 참고 자료 1998년 7월 (사)일본 도로 협회
  • 토지 개량 농림 수산성 구조 개선국, 토지 개량 사업 표준 설계도면집「박스컬벗공」이용 절차 1999년 3월

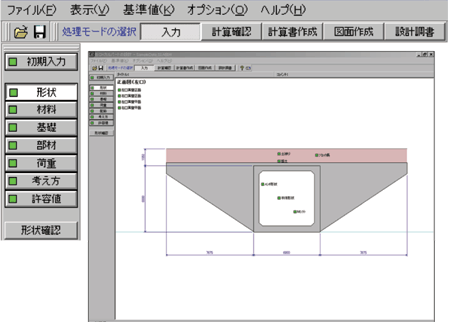

計算―CAD統合製品は、共通したインターフェース、5つのシンプルな処理モード、ビジュアルな操作を提供
