  프로그램 개요
ライン
말뚝기초, 강관널말뚝기초, 케이슨기초, 지하연속벽기초, 직접기초의 설계계산 및 액상화판정을 지원하는 기초설계계산 종합프로그램.
진도법, 보유내력법에 의한 계산, 부재의 설계를 서포트하고, 상세설계레벨로 여러가지 기초형식/공법의 검토가 가능합니다.
지층/작용력데이터를 공유하고, 입력→계산서작성→설계조서의 심플한 인터페이스, 3면도표시에 의한 데이터확인, 도표가 섞인 결과표시, [기준값]기능을 서포트.
각 기초공의 설계조서, 다른 종류의 기초의 비교표의 출력이 가능합니다.
말뚝기초에서는, 강관쏘일시멘트말뚝을 포함하는 9종의 말뚝종류에 대응, 각 종 공법을 서포트.
보강설계(additional pile)에도 대응하고 있습니다.
전자납품대응으로서, 말뚝기초의 설계Ver.4 파일출력, 금지문자체크, 서표기능등을 서포트합니다. XML파일의 입출력에 대응.


[기초의 설계계산]은 Ver.3.04.00에서, [말뚝기초의 설계]로 제품종합했습니다.
[기초의 설계계산]만의 라이선스를 보유하고 있는 경우는, 도면작성을 할 수 없습니다.
<기능비교표>
  기초의 설계계산 말뚝기초의 설계
말뚝기초
강관널말뚝기초 ×
케이슨기초 ×
지하연속벽기초 ×
직접기초
액상화의 판정
도면작성(말뚝기초) ×


  Ver.5 개정내용(2005년12월28일 릴리스)
ライン
<관련페이지>신제품소개 말뚝기초의 설계/기초의 설계계산 Ver.5 (Up&Coming '06 신춘특별호 게재)
 1.H형강말뚝에 대응
 2.축력변동을 고려한 말뚝기초레벨2지진시 검토에 대응
 3.강관널말뚝기초의cofferdam계산의 기능 확장
  ・ 지보공검토용 H형강의 띠장/버팀보검토용 개별지정에 대응
  ・ 지보공(띠장)의 검토의 온도변화에 수반하는 축력증가(ΔN)고려에 대응
 4.직접기초의 지지력계수 Nq의 산출에 있어서, θcr의 선의 아래쪽(II 의 영역)의 산출에 대응
 5.인스톨의 커스텀 설정업에 대응


<Ver.5.01.01(06/04/06 릴리스)개정내용>
 1.근입이 얕은 케이슨기초의 설계에 대응
 2.수평변위의 제한을 완화한 말뚝기초의 설계, 평상시,폭풍시의 검토에 대응
 3.[교각설계]연동에 의한 수평변위의 제한을 완화한 말뚝기초의 설계에 대응


<Ver.5.00.01(06/02/14 릴리스) 개정내용>
 1.말뚝기초층두께의 mm단위입력,계산에 대응
 2.수평변위의 제한을 완화하는 말뚝기초의 설계에 있어서, 부력무시/고려시의 동시계산에 대응
 3.강관널말뚝기초의cofferdam계산에 있어서, 정판타설후에 대한 검토에 대응
 4.바닥판레벨2지진시 검토에 있어서, 최소철근량 검토에 대응
 5.바닥판 최소철근량 검토에 있어서, Mc=Mu로 되는 철근량의 산출에 대응
 6.각 종 수값입력범위, 제한의 확장



  Ver.4 개정내용
ライン
<Ver.4.05.06(06/04/06 릴리스)개정내용>
 1.말뚝기초의 레벨2지진시 검토, 부재의 휨강성저감률의 설정
 2.강관널말뚝기초의 라이징의 검토, N값이 2이하의 경우의 스킨마찰력고려에 대응

  프로그램의 기능과 특징
ライン

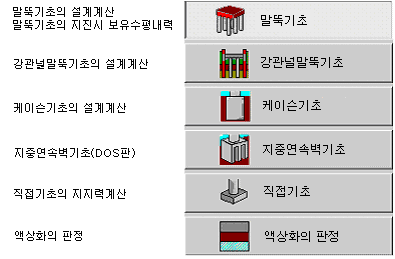

본 프로그램은, 포럼에이트가 제공해 온 UC-1 기초시리즈의,
・말뚝기초의 설계계산
・말뚝기초의 지진시 보유수평내력


・강관널말뚝기초의 설계계산


・케이슨기초의 설계계산


・지하연속벽기초(DOS판)

・직접기초의 지지력계산


・액상화의 판정

  統合
을 종합한 기초의 설계계산을 지원하는 프로그램으로, 주로서 [도로교시방서/동해설(2002년 3월)일본도로협회] 에 준거하고 있습니다.

■도로교시방서/동해설(2002년 3월)대응 개요
  • 토질정수의 저감계수 DE산출에 대해서, 레벨2지진시의 값은 형태Ⅰ/Ⅱ중 작은 쪽을 이용하도록 변경했습니다. 또한, 레벨1지진시의 저감계수는 레벨2지진시의 값보다 1랭크 위의 값을 이용합니다.
  • 레벨2지진시 검토에 있어서 기초천단변위의 제한값에 대해서, 수평변위검토를 삭제하고, 회전변위의 제한값을 0.02rad로 변경했습니다.

말뚝기초/강관널말뚝기초/케이슨기초/지하연속벽기초에서는, 다음의 검토를 합니다.
  • 평상시/레벨1지진시 및 지진시 보유수평내력법에 의한 레벨2지진시안정계산
  • 허용응력도법 및 지진시 보유수평내력법에 의한 부재계산
  • 고유주기산정용의 지반스프링정수산출

더욱, 강관널말뚝기초/케이슨기초에서는 시공시의 검토를 맞춰서 합니다. 기초형식간에서 지층데이터나 작용력데이터를 공유할 수가 있습니다.
또한, 다른기초형식의 결과를 비교표형식으로 출력하는 기능을 서포트하고, 간단하게 상세설계레벨에서의 비교검토를 할 수가 있습니다.
직접기초에서는, 지지력계산 이 외에, 바닥판의 허용응력도법검토, 레벨2지진시 검토를 합니다.


말뚝기초, 강관널말뚝기초(Ver.4만), 케이슨기초,지하연속벽기초에서는, 유동화검토에의 대응을 합니다.
말뚝기초일때, 강관쏘일시멘트말뚝,마이크로파일(고내력, ST형태Ⅰ/Ⅱ, 비틀기식)의 설계에 대응(Ver.3만).
한편, 고내력 마이크로파일일때, 시장에서의 입수가 대단히 곤란한 강관외경, 강관두께, 강관재질의 제한을 합니다.
Page Top PageTop

  계산기능과 적용범위
ライン
◆말뚝기초
[도로교시방서 Ⅳ하부구조편, Ⅴ내진설계편(2002.3)]에 준거한 말뚝기초의 설계계산.

서포트계산범위
  1. 말뚝기초의 안정계산(평상시, 레벨1지진시, 레벨2지진시)에 있어서, 2차원해석, 2.5차원해석기능을 서포트(레벨2지진시 검토는 Ver.4만)
[2.5차원해석]이란
교축방향을 Y축방향, 교축직각방향을 X축방향, 연직방향을 Z축방향으로 하면 3차원인 경우는 일반적으로 각 축방향의 변위와 힘 및 각 축 주변의 회전변위와 회전력이 정의됩니다. 이 경우, 변위와 힘은 각각 6개 정의되지만, 본 프로그램에서는 Z축 주변의 회전변위와 회전력(바닥판을 위에서 보고 비틀어 넣은것 같은 변위와 힘)을 생각하지 않습니다. 따라서, 생각하는 변위와 힘은 각각 5개가 됩니다. 자유도가 5개 있기 때문에 편의상 [2.5차원해석]으로 술하고 있습니다. 3차원이 아니기 때문에, X축방향, Y축방향마다 말뚝머리의 수평, 회전변위는 모든 말뚝이 동일이 됩니다. 2차원해석의 경우, X축방향과 Z축방향(또는 Y축방향과 Z축방향)의 변위와 힘 및 Y축(또는 X축)주변의 회전변위와 회전력에 착안해서 자유도가 3개 있는 것으로서 계산하고 있습니다.
  1. 지층의 경사를 고려(레벨2지진시 검토는 Ver.4만). 경사방향은 X방향(교축직각방향), 또는 Y방향 (교축방향)중 1방향. 지층수는 최대20층.
  2. 말뚝직경/말뚝길이가 다른 말뚝이 혼재한 안정계산(레벨2지진시 검토는Ver.4만), 말뚝체응력도검토에 대응. additional pile공법에 의한 보강설계에 대응.
  3. 말뚝돌출부에 유수압, 동수압, 관성력의 수평하중을 고려하는 것이 가능.
  4. 바닥판근입부의 수평저항을 고려한 말뚝기초의 계산이 가능.
  5. 말뚝종류:강관말뚝, RC말뚝, PHC말뚝, PC말뚝, SC말뚝, 콘크리트치기말뚝, 임의말뚝, 강관쏘일시멘트말뚝, 상말뚝SC말뚝+하말뚝PHC말뚝(Ver.3만), 마이크로파일(Ver.3.만)
  6. 말뚝열수는 최대30열(지층경사 또는 말뚝직경/말뚝길이의 변화시:말뚝갯수100개(말뚝열20열))
  7. 말뚝축방향의 단면변화에 대응.
  8. 마이너스(-)의 스킨마찰력에 대한 검토가 가능.
  9. 바닥판형상, 기둥하단작용력에서 바닥판아랫면 중심작용력의 계산이 가능.
  10. 고유주기산정용의 지반스프링정수의 산출이 가능.
  11. 레벨2지진시 검토에서는, 액상화가 생기지 않는 케이스, 액상화가 발생할 케이스, 유동화가 발생할 케이스 어느쪽에도 대응, 바닥판검토도 가능.

■Ver.3기능
・ 수평변위의 제한을 완화하는 말뚝기초의 설계
 도시 Ⅳ12.8 특수한 조건에 있어서 말뚝기초의 설계-(5)에 준거. 레벨1지진시에만 계산 대상.
 참고자료:[강관말뚝기초의 설계와 시공 도로교시방서(2002년 3월)개정 대응(2002년 4월)강관말뚝협회]
・ 측방이동의 영향을 고려, abutment on the filling에 있어서 말뚝기초의 설계에 대응.
 ※적용기준:[설계요령 제2집 교량건설편 4장 기초구조(2000년 1월)일본도로공단]

■Ver.4기능
 ・2.5차원해석에 의한 말뚝기초레벨2지진시 검토(지층경사,사말뚝,말뚝직경/말뚝길이 변화의 설계가능)
 ・교대기초의additional pile공법에 대응.
 ・additional pile공법 교각푸팅 허용응력도법 검토


★말뚝기초-적용범위/제한사항

◆강관널말뚝기초
[도로교시방서/동해설 Ⅳ하부구조편, Ⅴ내진설계편(2002년 3월)(사)일본도로협회]에 규정되어 있는 도로교의 우물통형 강관널말뚝기초의 설계계산을 지원.

■서포트계산범위
구조형식 우물통형 강관널말뚝기초
시공방법 cofferdam겸용방식
세우기 방식
물막이 방식
평면형상 원형
코반형
사각형
사각형모따기
강관널말뚝의 시공방법 타입공법
중굴공법 최종타격방식
시멘트밀크 압출교반방식
콘크리트타설방식
정판과 강관널말뚝과의 결합 플레이트브래킷방식
차근방식
철근스터드방식
머리부매입

※cofferdam겸용방식:
완성시의 하중에 대한 응력도와 cofferdam시의 잔류응력도의 합성응력도의 검토에 대응하며, 기초본체, 정판 및 정판과 강관널말뚝과의 결합부의 레벨2지진시 검토도 합니다. 또한, cofferdam의 계산에서는, 지보공의 검토, 근입길이의 검토도 합쳐서 하는 것이 가능합니다.

■기초본체의 계산
항목 내용
설계지반면의 취급 평상시, 레벨1지진시 마다 설정 가능합니다.
강관널말뚝, 강관말뚝 외주널말뚝, 격벽널말뚝, 중타입 단독말뚝마다 강관지금, 단면변화(판두께, 재질)을 지정할 수 있습니다.
지반스프링 수평방향 지반반력계수 및 저면스프링값을 계산합니다. 또한, 사용값의 수정이 가능합니다.
허용지지력 타입공법 이 외에 중굴공법(최종타격방식, 시멘트밀크 압출교반방식)에도 대응하고 있습니다. 또한, 마이너스(-)의 스킨마찰력에 대한 검토를 할 수가 있습니다.
설계하중 상재토, 정판, 채울 콘크리트의 각 중량을 산출하고, 입력된 각주 하단 작용력과의 집계하여, 설계하중을 계산합니다.
하중 케이스수는, 각 방향마다 10케이스까지로 하고, 각 케이스마다 지반스프링과 지지력의 취급(평상시취급/지진시 취급)을 지정할 수 있습니다.
단면력/안정계산 탄성바닥 위의 유한길이보 및 이음의 전단의 빗나감을 고려한 가상 우물통보로서 단면력, 변위, 경사각을 지정된 깊이방향의 피치마다 계산합니다. 동시에 외벽, 격리강관널말뚝, 중타입단독말뚝의 응력도를 구합니다. 또한, 외벽강관널말뚝1개당의 최대/최소연직반력을 산출하고, 허용지지력과 검토합니다. 지진시 보유수평내력법에 의한 검토를 행할 수가 있습니다.

또한, 고유주기산출용의 지반스프링정수를 산출하는 기능이 있습니다.
cofferdam겸용방식일때 이하의 계산을 합니다.

항목 내용
C
O
F
F
E
R
D
A
M


지점스프링값, 지반스프링값 지보공스프링정수, 저반콘크리트 스프링정수를 계산합니다. 수평방향 지반반력계수는 본체계산의 평상시의 환산재하폭을 이용하여 산출합니다. 사용값의 수정이 가능합니다.
단면력의 계산 각 시공스텝마다 유효주동/수동측압을 구하고, 탄소성해석에 의해 깊이방향의 피치마다 계산을 합니다. 또한, 착안점마다 강관널말뚝의 응력도를 산출합니다. 지정된 스텝번호에 있어서 응력도를 잔류응력도로서, 후에 서술할 합성응력도를 구합니다.
지보공의 검토 단면력의 계산에서 산출된 지보공반력을 이용하여 띠장, 버팀보, 사보강재보의 검토를 합니다.
근입길이의 검토 cofferdam벽으로서의 안정계산을 하고, 필요근입길이를 산출합니다. 보일링에 대한 필요근입길이도 동시에 계산가능합니다.




합성응력도의 검토 기초본체의 계산으로 산출한 완성형에서의 응력도와cofferdam의 계산으로 산출한 잔류응력도를 합성해서 응력도의 검토를 합니다.

부재설계로서, 정판 및 정판과 강관널말뚝과의 결합부의 계산을 합니다.

항목 내용
정판의 계산 캔틸레버보 또는, 2방향 슬래브로서 단면력을 산출하여, 응력도검토를 합니다. 또한, 지진시 보유수평내력법에 의한 검토를 합니다.
(※cofferdam겸용방식의 경우)
정판과 강관널말뚝과의 결합부 (1)플레이트브래킷방식
(2)차근방식
(3)철근스터드방식
상기에서 선택된 방식에 대해서 계산을 합니다. 또한, 지진시 보유수평내력법 에 의한 검토를 합니다.
(※cofferdam겸용방식의 경우)
말뚝머리 결합부의 계산 말뚝머리를 정판내에 매입시켜 결합할 경우에 대해서, [도로교시방서/동해설 Ⅳ 하부구조편(사단법인 일본도로협회)]에 기재되어 있는 방법A, 방법B의 2가지의 계산이 가능합니다.
(※세우기/물막이 방식의 경우)
(※cofferdam겸용방식의 격벽 및 중타입단독말뚝)

부재설계는, 본체데이터의 연동처리 및 단독으로의 계산이 가능합니다. 단, 정판의 계산의 레벨2지진시 검토는 본체데이터와의 연동이 필요합니다. 또한, 대상구조물이 교대의 경우의 정판레벨2지진시 검토에는 대응하지 않습니다.

★강관널말뚝기초-적용범위/제한사항

Page Top PageTop
◆케이슨기초
[도로교시방서/동해설 Ⅳ하부구조편,Ⅴ내진설계편(2002년 3월)(사)일본도로협회]에 준거한 케이슨기초의 설계계산을 지원.

시공법 뉴매틱 케이슨 지수벽케이슨방식
피어케이슨방식
오픈케이슨 지수벽방식
충실단면 오픈
뉴매틱
평면형상 원형 격벽수≦1(2방향)
코반형 격벽수≦5(1방향)
사각형 격벽수≦5(2방향)

  항목 평상시, 레벨1지진시,
폭풍시
허용응력도법
지진시 보유수평내력법에 의한
레벨2지진시의 내진설계
내력검토
안정계산 지반반력계수
허용지지력도
지반반력도의 상한값
작용력집계
기초본체강성
단면력, 지반반력도 및 변위
응답소성율검토
부재계산 측벽수평방향
측벽연직방향
격벽
정판
정판지지부
정판과 측벽연결부
패러핏
작업실 천장슬래브
cutting edge
suspended beam
2차응력
바닥판(오픈케이슨)
침하계산
기초스프링 (고유주기산출에 이용하는 지반스프링정수)

★케이슨기초-적용범위/제한사항

◆지하연속벽기초
[도로교시방서Ⅳ하부구조편, Ⅴ내진설계편(2002.3)]에 준거한 지하연속벽기초의 설계를 지원


■서포트계산범위
평면형상 사각형 격벽수≦5

  항목 평상시, 레벨1지진시,
폭풍시
허용응력도법
지진시 보유수평내력법에 의한
레벨2지진시의 내진설계
내력검토
안정계산 지반반력계수
허용지지력도
지반반력도의 상한값
작용력집계
기초본체강성
단면력, 지반반력도 및 변위
응답소성율검토
부재계산 측벽수평방향
측벽연직방향
정판
정판과 측벽연결부
기초스프링 고유주기산출에 이용하는 지반스프링정수

★지하연속벽기초-적용범위/제한사항

Page Top PageTop
◆직접기초
[도로교시방서/동해설 Ⅳ하부구조편(2002년 3월)(사)일본도로협회]및[설계요령제2집(일본도로공단)]에 준거한 직접기초의 지지력계산.

수평지반의 기초
  • 푸팅앞면의 저항을 고려한 작용력의 산정(설계요령)
  • 하중의 편심경사를 고려한 허용연직지지력의 산출
     ・하중의 방향이 1방향(도시Ⅳ/설계요령)
     ・하중의 방향이 2방향(도시Ⅳ)
  • 안정계산 활동, 전도, 지반반력도의 검토(도시Ⅳ/설계요령)
  • 기초형상으로서 띠형의 검토가 가능(Ver.4만)
비탈상의 기초
  • 비탈의 영향, 하중의 편심을 고려한 허용연직지지력의 산출(설계요령)
  • 단차가 있는 기초의 안정계산 활동, 전도, 지반반력도의 검토(설계요령)
■바닥판의 허용응력도법 검토, 레벨2지진시 검토
■고유주기산정에 이용하는 지반스프링정수의 산출

★직접기초-적용범위/제한사항

◆액상화
[도로교시방서/동해설 Ⅴ내진설계편(2002년 3월)(사)일본도로협회]에 준거한 액상화의 판정을 지원.
  • 액상화의 판정
  • 토질정수의 저감계수의 계산
  • 유동화가 발생할 경우의 유동력의 계산

★액상화-적용범위/제한사항
Page Top PageTop

출력기능
  • 계산서 작성
    경로보기에 의한 출력의 선택을 간단하게 할 수 있고, 출력미리보기기능을 서포트. 설계조건, 계산결과를 도표를 섞어서 프린터출력, HTML출력이 가능합니다. HTML출력, 입력데이터의 텍스트출력등을 서포트 하고 있음으로, 데이터의 재이용, 보고서의 전자화에도 편리합니다.
    그대로 계산서로서 이용할 수 있는 서식이며, 필요한 부분만을 출력할 수 있도록 출력항목이 세분화되어 있습니다.

  • 설계조서
    비교검토결과등에 이용할 수 있도록 복수의 계산결과를 일람표형식으로 출력하는 비교표(설계조서)를 서포트. 비교표 템플리트로서 진도법, 보내법, 혼재(기초마다의 비교용)를 준비하고 있습니다. (말뚝기초, 강관널말뚝기초, 케이슨기초, 지하연속벽 기초가 대응)
    주)설계조서를 실행하기 위해서는 [조표출력 라이브러리](무상)을 본 제품과는 별도로 인스톨 할 필요가 있습니다.


적용기준/참고문헌
  • ・도로교시방서/동해설 2002년 3월 (사)일본도로협회
      Ⅰ 공통편
      Ⅲ 콘크리트교편
      Ⅳ 하부구조편
      Ⅴ 내진설계편
  • ・설계요령 제2집 2000년 1월 일본도로공단
      1장 계획
      4장 기초구조
      5장 하부구조
  • • 말뚝기초설계편람 1992년 10월 (사)일본도로협회
    • 강관널말뚝 기초설계시공편람 1997년 12월 (사)일본도로협회
    • 도로교의 내진설계에 관한 자료 1997년 3월 (사)일본도로협회
    • 도로교의 내진설계에 관한 자료
      -PC라멘교/RC아치교/PC경사π교/지하연속벽기초/심초기초등의 설계계산 예-
      1998년 1월 (사)일본도로협회
    • 기설도로교기초의 보강에 관한 참고자료 2000년 2월 (사)일본도로협회
    • 강관널말뚝기초 – 그 설계와 시공 – 1999년 10월 강관말뚝협회
    • 말뚝/케이슨/강관널말뚝 및 지하연속벽기초의 설계계산 예 2000년2월 (주)산카이당 岡原美知夫他
    • 말뚝기초의 계산법과 그 해설 1987년 1월 (사)토질공학회
    • 토목연구소 자료 제1175호 널말뚝식기초의 설계법(1)1977년 2월 건설성토목연구소
    • 토목연구소 자료 제1175호 널말뚝식기초의 설계법(2) 1977년 6월 건설성토목연구소
    • 토목연구소 자료 제1175호 널말뚝식기초의 설계법(3) 1977년 3월 건설성토목연구소
    • 알기 쉬운 케이슨기초의 계획과 설계 1998년 11월 종합토목연구소
    • 강관말뚝기초의 설계와 시공 도로교시방서(2002년 3월판)개정대책 2002년 4월 강관말뚝협회
    • ST마이크로파일공법 설계/시공매뉴얼(안) 2000년 5월 NIJ연구소
    • 기설기초의 내진보강기술의 개발에 관한 공동연구보고서(3)
     2002년 9월 독립행정법인 토목연구소 (재)선단건설기술센터
      고내력 마이크로파일공법(6권의 2)
      ST마이크로파일공법(6권의 3)
      비틀기식 마이크로파일공법(6권의 4)
    • 도로기술기준도서의 SI단위계 이행行에 관한 참고자료 제1권 – 교통공학/교량편-
     2002년 11월 (사)일본도로협회
    • 일반토목공법/기술심사증명보고서 합성강관말뚝(강관쏘일시멘트말뚝공법)
     2000년 3월 (재)국토개발 기술연구센터
    • 일반토목공법/기술심사증명보고서 HYSC말뚝(강관쏘일시멘트말뚝공법)
     2000년 12월 (재)국토개발기술연구센터

★旧제품과의 차이에 대해서

★旧제품의 데이터파일에 대해서

※旧제품:UC-1for Windows(말뚝기초의 설계계산, 말뚝기초의 지진시 보유수평내력, 강관널말뚝기초의 설계계산, 케이슨기초의 설계계산, 직접기초의 지지력계산, 액상화의 판정)
