●면내해석기능
|
|
|
일반적인 구조모델 이외에 분포spring부재, 강역부재, 이중격점구조(스프링삽입 가능), 경사지점, 연성스프링지점을 서포트. 하중모델에서는
일반적인 분포하중, 집중하중 이외에, 격점집중하중, 온도하중, 프레스트레스하중, 지점이동 을 서포트합니다. 기본하중케이스, 조합이
가능. 부재단면력의 산출은, 부재양단, 중간착안점에 대해서 행하고, 합쳐서 부재의 Mmax, Mmin값(조합하중에 대해서도 가능)을
산출합니다. |
|
●하중generate기능을 추가 |
|
|
면내하중 입력시에는, X, Y 방향하중 generate가 선택가능. 또한, 계수의 지정도 가능. |
|
●구조데이터 작성을 위한 보조기능 |
|
|
부재단면의 단면적, 단면2차모멘트의 산출기능을 서포트합니다.
또 골조(skeleton)의 절점좌표, 부재결합데이터의 generate기능을 가지고 있습니다. |
|
●해석결과에 대한 후처리기능 |
|
|
결과의 HTML출력(도표포함 파일출력)기능, 도화처리를 위한 DXF파일 출력기능을 서포트.

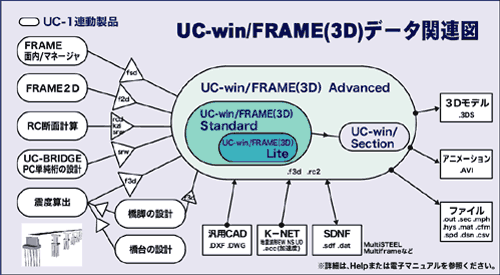

단면력결과, 사용단면형(치수 포함)데이터를 RC단면계산(별매제품)으로 전송하여 응력도 검토등을 할 수 있습니다.
더욱RC단면계산으로 입력한 단면형을 얻기 위한 단면등록기능을 서포트합니다.
BOX암거의 설계, RC하부공의 설계계산의 FRAME 데이터를 읽어들일 수가 있습니다. |
|
●인터페이스 |
|
|
메인윈도우에 구조도, 하중도를 표현하고, 그것을 확대/축소해 가면서 자유로이 입력데이터의 확인을 할 수
있습니다.
또한 결과표시의 윈도우에서는, 하중케이스마다의 표시와 착안단면마다의 표시를 원터치로 전환하면서
단면력등을 확인할 수 있습니다.
도화편집/출력기능을 강화/DXF변환기능으로 서포트.
도화출력 기능조작성의 향상(도형영역을 넘는 도형의 이동을 가능하게 하는 작업).
입력데이터 출력등도 하중도 출력등 대폭 강화하고 있습니다. |
|
