プログラム概要
 |
|
「CAD＆VR」として開発された、株式会社ベントレーシステムズ社「InRoads」とのデータ連携ツールです。

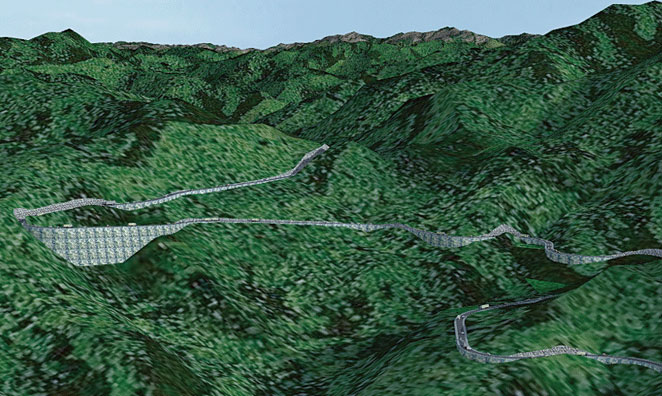

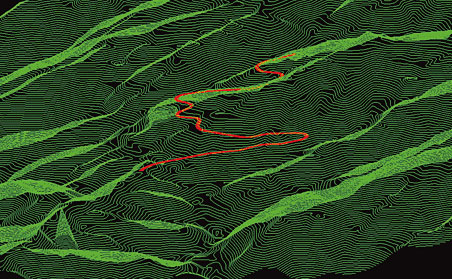

3次元道路設計CADである「InRoads」から、有効にCADデータを活用でき、また、VRシミュレーションの結果もCADへ反映する事が可能となります。
スムーズな連携により、CADデータとVRシミュレーションの相互のデータ変換を実現します。
「InRoads」は、道路建設プロジェクトにおける設計から、建設現場までの道路・土地設計作業で必要なあらゆる機能を備えた「3次元土地造成／道路設計システム」です。
螺旋、独立した坂や水路の制御などを含めたユーザ定義の標準的な断面、パラメトリックドリブンな意思決定表など、関連的に連携した高度なDTM機能を提供しています。
平面図、側面図、断面図、斜線の分析モデルの等高線図が、ユーザの標準で抽出することができます。 |
|
■ 新製品紹介
■ 操作手順資料 （'10.10.04掲載)
■ セミナー参加申込受付中
|
|
|
プログラムの機能と特長
|
|
●主な機能
- 土地造成
- クロソイド緩和曲線を考慮した水平路線
- 設計速度に合わせた自動バンク作成機能
- 道路断面の自動作成と表示
- 現況地形と計画地形からの土工量計算
●UC-win/Roadとの連携機能
- LandXMLファイルでの読込み・書出し機能に基づいてデータ交換を行います。
また、横断面データについては、InRoadsが持つ独自XMLフォーマットを利用して交換します。（但し、InRoadsからUC-win/Roadへの読み込みのみ対応）シームレスなインタフェースを採用していますので、両フォーマットを同時に読み込み、統合した形で地形と道路の3次元モデルが生成されます。
逆に、UC-win/RoadからLandXMLデータを出力しInRoads側で地形と道路線形情報の読込みが可能です。
●データ交換機能の特徴
- データ読込み：
道路の新規生成（平面線形、縦断線形、横断面）
道路の更新（平面線形、縦断線形、横断面）
ツリー表示で対象とするデータの指定
- データ書出し：
対象となる道路・地形の指定
●仕様概要
-
| |
InRoads → UC-win/Road |
UC-win/Road → InRoads |
| 平面線形 |
要素毎に分別された線形要素を、IP法での以下の４つのうちいずれかに合成して道路を生成する。
（１）緩和曲線−円−緩和曲線
（２）緩和曲線−円
（３）円-緩和曲線
（４）円 |
ＩP法での線形情報を、線形要素（直線、クロソイド、円の諸パラメータ情報に分解して出力する。 |
| 縦断線形 |
起点・終点標高と、縦断変化点での交点高、VCLにて変換する。橋架・トンネル区間も読み込み可能 |
| 横断面 |
断面形状の全てを読み込む。
但し、法面は読み込む範囲の指定可能。 |
未対応 |
| 地形 |
ＴＩＮ、等高線、境界線データを読み込む。
＜ケース1＞
国土地理院50m標高データ（二次メッシュ上）にパッチデータとして読み込む。
＜ケース2＞
任意地形20km×20kmをベースに、その中央にパッチデータとして読み込む。 |
UC-win/Roadが持つ地形データをTIN（三角形パッチ）データとして出力する。 |
|
|
▲UC-win/Road データ交換対応図 |
|
■ 開発元 ： ベントレーシステムズ社（http://www.bentley.co.jp/）
|
|
