電子納品支援ツール(電気通信設備対応) Ver.12

電気通信施設の設計業務/設備工事 電子納品支援ツール
CD-R(DVD)ライティング対応

電子納品支援ツール(電気通信設備対応) Ver.12

初版リリース:2003.12.15/最新Ver.リリース :2022.03.23

¥140,800(税抜¥128,000)

関連製品
電子納品支援ツール web建築機械設備工事
電子納品支援ツール for SaaS

プログラム概要

国土交通省/農林水産省 土木設計業務(電気通信設備)及び工事完成図書(電気通信設備)についての電子納品業務を支援する統合環境支援ツール。1製品で土木設計業務(電気通信設備)、工事完成図書(電気通信設備)、地質調査業務、測量業務などに対応し、電子納品媒体作成を支援します。また、Word、一太郎、Excelや各種圧縮ファイルなどあらゆるファイルのビュー機能をサポートした自在眼MultiView機能を標準で利用できます。統合的な製品の利用環境をさらに進めるユーザ支援ツールとして、今後も改良を継続して行います。

▲スタイルシート表示

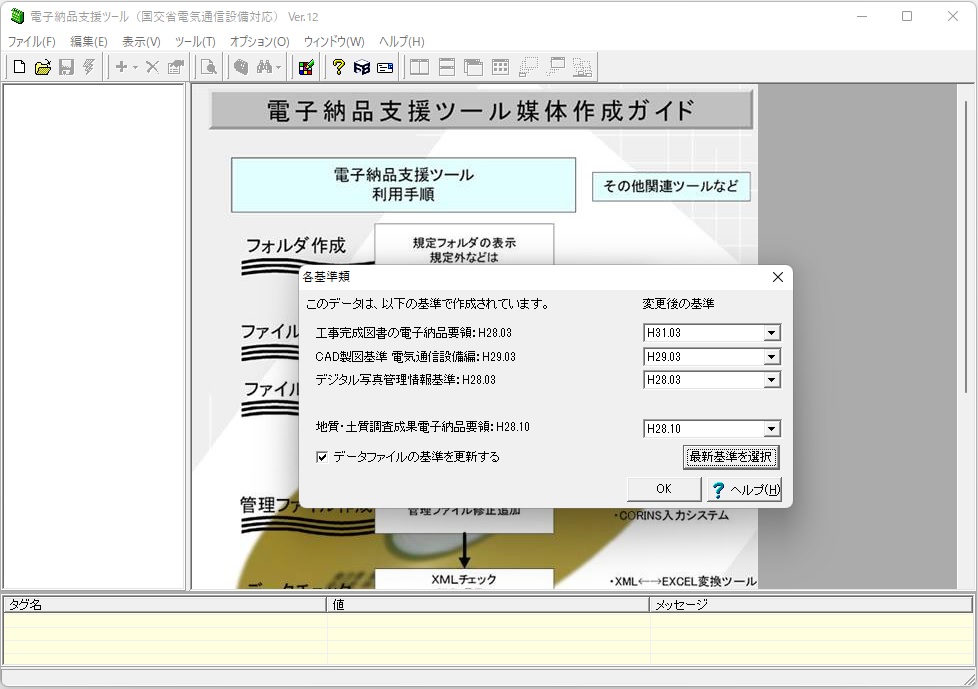

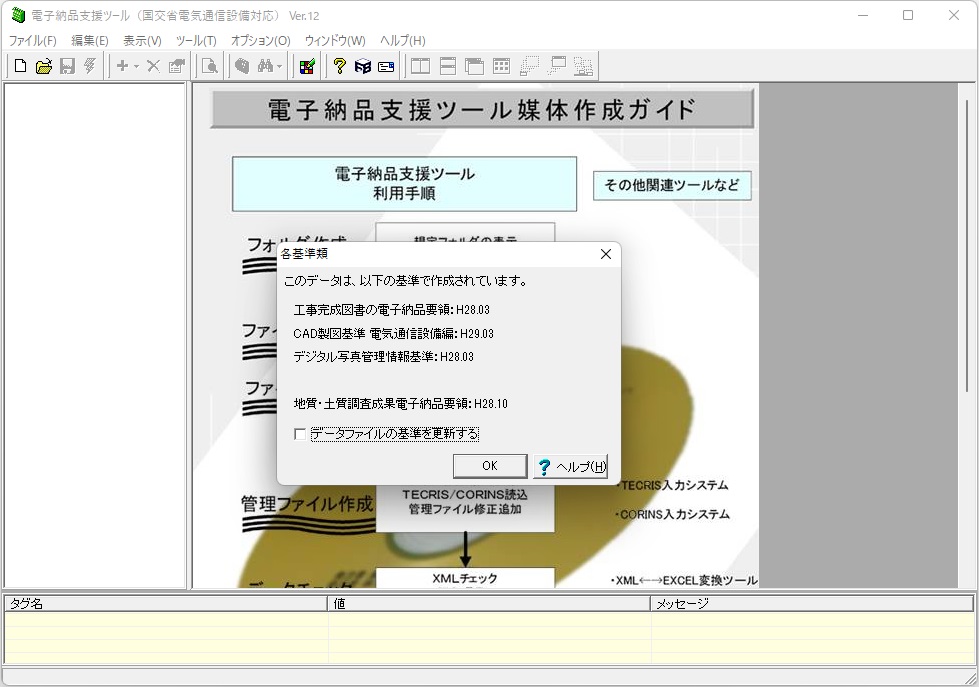

▲データ読み込みの際の基準変更

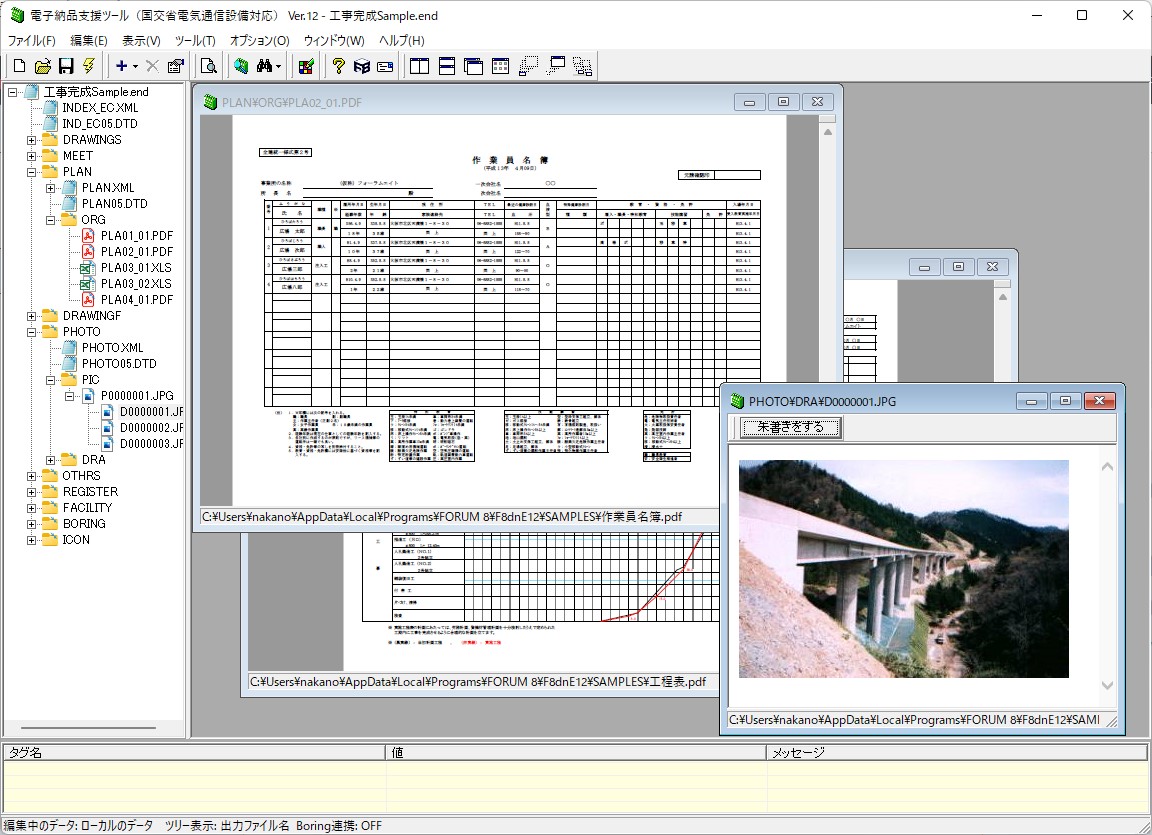

▲プレビュー機能

Ver.12.1.0 改訂内容<2022年 9月6日リリース>

  1. 国土交通省の以下の基準に対応
    • 工事完成図書の電子納品等要領 電気通信設備編 本編 R04.03
    • 工事完成図書の電子納品等要領 電気通信設備編 同解説 R04.03
    • 電子納品等運用ガイドライン 電気通信設備工事編 R04.03

プログラムの機能と特長

電子納品支援ツールの特長
  • 1製品で土木設計業務や工事完成図書両基準に対応

  • XMLチェック機能
    使用禁止文字、管理項目などのチェックとチェック時のXML編集が可能

  • 強力なVIEW機能
    APがなくてもWord、Excel、一太郎、Lotus及び圧縮ファイルの閲覧可能

  • 優れたコストパフォーマンス

設計、工事、測量、地質、農水省など多様な基準に準拠

土木設計及び工事完成図書の電子納品要領案(国土交通省)をはじめ、農水省など各種基準、要領に準拠。基準ごとに、規定フォルダ構成を自動で作成。また、TECRIS(設計業務)、CORINS(工事実績)、AGRIS(農林)の登録情報の読込にも対応。INDEX_D.XML、INDEX_C.XML管理項目の入力支援機能にも対応。媒体データベースデータでは版管理が可能です。

XML自動生成及びXMLチェック機能を装備

フォルダにファイルをドラッグ&ドロップするだけでXML管理文書を自動生成。また、入力が必要な管理項目は、初期値、コピー機能により管理ファイルの編集追記が容易。
XMLチェッカ-では、管理項目の記入内容、使用文字、文字長、仕様禁止文字、パターン(形式)、数値範囲、固定値などの自動チェック、禁止文字の自動修正(文字列置き換え)が可能。

新規フォルダ作成、複数媒体処理、納品書出力、媒体ラベル出力に対応

各自治体等の要領/基準に対応するための新規フォルダ作成機能をサポート。媒体ラベル出力では、画像・テキストファイル出力のほか、ウイルスチェックに関する情報を自動検索により取得。 CASIO社のDISC DESIGNER for CALS/EC(CDレーベルプリントソフト)との連動が行えます。CD-R/DVDなどへの書き込みにも対応。

自動バックアップデータの管理機能

データファイルごとのバックアップ履歴閲覧機能、バックアップデータの復元機能を追加いたします。
バックアップ履歴は図のように参照でき、ここから以前のバージョンのデータを選択して開くことも可能です。

画像をクリックすると大きな画像が表示されます。

▲編集中データのバックアップ履歴

便利なマルチビュー機能・禁止文字チェック機能、XSLスタイルシート表示・出力に対応

マルチビュー(自在眼)機能によりあらゆるワープロ、表計算、画像ファイルなどのサムネイル表示・閲覧・ファイルコンバート・(オリジナルファイルの)禁止文字チェックが可能。XSLスタイルシートによるXML表示、媒体出力に対応、ユーザ作成のXSLシート読み込みも可能。

出力フォルダ自動判定

電子納品基準では一般的に格納する電子データがないフォルダは出力不要であると定められております。
これまでのバージョンでもフォルダを指定して出力不要の設定を行うことが出来ましたが、本バージョンではフォルダを自動判定して出力設定する機能を追加いたします。原則としてファイルがないフォルダを不要とみなし一括で出力しないよう設定されますが、必要なフォルダがあれば個別に出力するよう設定することも可能です。出力設定は一度設定すると従来同様にデータファイルに保存され、次回データを開いた時にも設定が引き継がれます。

画像をクリックすると大きな画像が表示されます。

▲出力フォルダ自動判定

各種実装ツール

CAD朱書きツール実装 - CADデータの朱書き作図、朱書き情報管理ツール

UC-1設計シリーズ製品で生成した図面やUC-Drawで作成した図面は、UC-Drawフォーマットで読み込み、朱書き作図が行えます。 その他の対象図面として、「SXFファイル(sfc・p21)」入出力・「DWGファイル」・「DXFファイル」・「JWCファイル」の読み込み、朱書き作図が行えます。また、既存の朱書きファイルを読み込み、作図、修正することが可能です。電子メールに添付し、送信する機能をサポートしており、図面の修正、変更、履歴管理をバックアップするツールです。SXF Ver.3.1に対応。

  • 図面チェック機能に対応
    入力した図面が各基準類に準拠しているかどうかのチェックが行えます。
    ※対応基準はUC-Drawと同様です。
  • 様々な朱書きコマンドに対応
    「連続線」・「楕円」・「スプライン」・「文字列」に加え、「吹出」・「引出」・「寸法」・「チェックマーク」・「付箋紙」の朱書き作図が行えます。また、計測機能、要素情報表示、レイヤサムネイル表示、図面印刷機能など図面閲覧に必要な機能も充実しています。

    ▲朱書きの流れ

  • 朱書き作図要素
    ・連続線     ・楕円     ・開スプライン     ・閉スプライン     ・吹出     ・引出     ・寸法
    ・横書き文字列     ・縦書き文字列     ・チェックマーク     ・付箋紙
  • 計測機能
    ・2点間距離     ・周長[座標指定]     ・周長[要素指定]     ・直線情報     ・円・円弧情報
    ・2直線間の角度     ・3点間の角度     ・任意点座標     ・面積[多角形]     ・面積[単要素]

    画像をクリックすると大きな画像が表示されます。 画像をクリックすると大きな画像が表示されます。

    ▲画面サンプル

写真管理ツール

各要領案のデータ作成に対応、写真朱書きにも対応

Logical Imageによる画像ファイル検索機能
  • ファイル形式が異なる画像の比較機能
  • 拡大・縮小比較機能
  • 縦横比変形比較機能
  • 形状比較機能
  • 透過・明度、輝度の比較機能
  • 類似画像検索機能
  • 色彩検索機能
画像をクリックすると大きな画像が表示されます。  画像をクリックすると大きな画像が表示されます。

▲Logical Image設定画面

機能紹介

Logical Documentツールによる名詞抽出機能を実装

文書差分検出装置(特許第4682284号)に基づき開発したLogical Documentは、形態素解析をベースに文書差分検出を行います。 電子納品支援ツールでは、名詞を抽出し名詞出現ページにジャンプする機能などを実装しています。

CALS対応ソフト連携(地質(BORING)関連データの機能強化)

応用リソースマネージメント株式会社 Boring_JrⅢ/CALS16との連携に対応。
BORING.XML、BORING/DATA、BORING/LOG、BORING/DRAのデータ作成が可能。
BORING/DATAのXMLファイル、BORING/LOGのPDFファイル、BORING/DRAのP21ファイルの作成が可能です。

適用基準及び参考文献

適用基準

■国土交通省

基準 年号
土木設計業務等の電子納品要領 電気通信設備編 平成15年7月
平成16年6月
平成22年9月
平成28年3月
平成31年3月
工事完成図書の電子納品要領 電気通信設備編 平成15年7月
平成16年6月
平成22年9月
平成28年3月
平成31年3月
CAD製図基準 電気通信設備編 平成15年7月
平成16年6月
平成22年9月
平成28年3月
平成29年3月
デジタル写真管理情報基準 平成14年7月
平成16年6月
平成18年1月
平成20年5月
平成22年9月
平成28年3月
測量成果電子納品要領 平成15年7月
平成16年6月
平成20年12月
平成28年3月
平成30年3月
地質・土質調査成果電子納品要領 平成14年7月
平成15年7月
平成16年6月
平成20年12月
平成28年10月

■農林水産省

基準 年号
設計業務等の電子納品要領(案) 電気通信設備編 平成17年4月
平成25年3月
工事完成図書の電子納品要領(案) 電気通信設備編 平成17年4月
電子化図面データの作成要領(案) 電気通信設備編 平成17年4月
平成25年3月
電子化写真データの作成要領(案) 平成17年4月
平成23年3月
測量成果電子納品要領(案) 平成17年4月
平成24年3月
地質・土質調査成果電子納品要領(案) 平成17年4月
平成24年3月

■BIM/CIM、ICON関連要領

基準 年号
BIM/CIMモデル等電子納品要領(案) 及び同解説 令和2年3月
TS(ノンプリズム方式)を用いた出来形管理要領(舗装工事編)(案) 令和2年3月
地上移動体搭載型レーザースキャナーを用いた出来形管理要領(舗装工事編)(案) 令和2年3月
地上型レーザースキャナーを用いた出来形管理要領(舗装工事編)(案) 令和2年3月
音響測深機器を用いた出来形管理要領(河川浚渫工事編)(案) 平成30年3月
施工履歴データを用いた出来形管理要領(河川浚渫工事編)(案) 平成30年3月
RTK-GNSSを用いた出来形管理要領(土工編)(案) 平成30年3月
TS(ノンプリズム方式)を用いた出来形管理要領(土工編)(案) 令和2年3月
TS等光波方式を用いた出来形管理要領(土工編)(案) 平成30年3月
空中写真測量(無人航空機)を用いた出来形管理要領(土工編)(案) 令和2年3月
地上移動体搭載型レーザースキャナーを用いた出来形管理要領(土工編)(案) 令和2年3月
地上型レーザースキャナーを用いた出来形管理要領(土工編)(案) 令和2年3月
無人航空機搭載型レーザースキャナーを用いた出来形管理要領(土工編)(案) 令和2年3月
施工履歴データを用いた出来形管理要領(表層安定処理等・中層地盤改良工事編)(案) 平成31年3月
点検支援技術(画像計測技術)を用いた3次元成果品納品マニュアル(トンネル編)(案) 令和2年3月
点検支援技術(画像計測技術)を用いた3次元成果品納品マニュアル【橋梁編】(案) 令和2年3月
3次元計測技術を用いた出来形計測要領(案) 令和2年3月
参考文献

■国土交通省

基準 年号
電子納品運用ガイドライン 電気通信設備業務編 平成31年3月
電子納品等運用ガイドライン 電気通信設備工事編 平成31年3月
CAD製図基準に関する運用ガイドライン 電気通信設備工事編 平成29年3月
電子納品運用ガイドライン 測量編 平成30年3月
電子納品運用ガイドライン 地質・土質調査編 平成30年12月

■農林水産省

基準 年号
電子納品運用ガイドライン(案) 電気通信設備業務編 平成25年3月
電子納品運用ガイドライン(案) 電気通信設備工事編 平成25年3月
電子納品運用ガイドライン(案) 測量編 平成24年12月
電子納品運用ガイドライン(案) 地質・土質調査編 平成24年12月
電子化図面データ作成運用ガイドライン(案)【電気通信設備編】 平成24年12月

※2021年4月からの消費税総額表示義務化に伴い、価格表記を「税抜」から「税込」へ移行いたします。

製品価格

本体価格

価格は税込表示です

■本体価格

製品名 価格
電子納品支援ツール(電気通信設備対応) Ver.12 ¥140,800(税抜¥128,000)

■フローティングライセンス価格

本体価格の40%を追加いただくことで、誰でも、どこでも、どのPCでも製品の利用が可能となります。

製品名 価格
電子納品支援ツール(電気通信設備対応) Ver.12 ¥56,320(税抜¥51,200)

>>ライセンス形態についての詳細はこちら

サブスクリプションサービス 契約価格


サブスクリプションサービス 契約価格

■サポート内容
・バージョンアップ無償提供  ・電話問合せテクニカルサポート
・問合せサポート(電子メール、FAX)  ・ダウンロードサービス  ・保守情報配信サービス

※ライセンス管理コスト削減、製品ご利用形態ニーズ多様化への対応を充実させることを目的として、従来の保守・サポート形態からより便利な、「サブスクリプションサービス」へ順次移行いたします(2016年4月1日~)。

価格は税込表示です

対象製品 初年度 1年
電子納品支援ツール(電気通信設備対応) Ver.12 サブスクリプション 無償 ¥56,320(税抜¥51,200)
電子納品支援ツール(電気通信設備対応) Ver.12 サブスクリプションフローティング ¥78,848(税抜¥71,680)

レンタルライセンス/レンタルフローティングライセンス価格


■レンタルライセンス:短期間での利用により、低廉な価格でのライセンス利用が可能

■レンタルフローティングライセンス:ライセンスの認証をWeb経由で受ければ、誰でも、どこでも、どのPCでも製品の利用が可能

■レンタルアクセス:既に購入済みの製品の利用ライセンス数を増やす事が可能です。事前契約により、レンタルライセンス期間(1ヵ月~3ヵ月)の単位で自動的にライセンスが付与されます。利用実績に応じて後日請求いたします。事前申込価格として、レンタルライセンス価格の15%引きとなります。ユーザ情報ページにてお申込みいただけます。

※サービス強化、利便性向上を図る目的で「レンタルライセンス/レンタルフローティングライセンス」を2007年9月3日より提供を開始しました。

※レンタルライセンス/レンタルフローティングライセンス開始後の期間変更は出来ません。期間延長の場合は再申込となります。


■以下の機能は年間サブスクリプション購入の場合のみ利用可能となります。

  • Multi View機能
    自在眼マルチビューアを使用したファイルプレビュー、禁止文字チェック、サムネイル
  • 写真/画像ファイルの比較機能
    Logical Image による画像ファイルの威嚇機能
  • CDライティング機能
    出力時のCDライティング機能
    「CD-R(等)に書き込む」
  • 画像検索機能
    Logical Image による画像ファイル検索機能

レンタルライセンス/レンタルフローティングライセンス

価格は税込表示です

■レンタルライセンス

対象製品 2ヶ月 3ヶ月 6ヶ月
電子納品支援ツール(電気通信設備対応) Ver.12 ¥63,360 ¥74,624 ¥91,520

■レンタルフローティングライセンス

対象製品 2ヶ月 3ヶ月 6ヶ月
電子納品支援ツール(電気通信設備対応) Ver.12 ¥105,600 ¥125,312 ¥154,880


アカデミー価格


教育機関の関係者、研究者、学生などの教育目的のご利用に向けて、アカデミーライセンスを提供しています。

アカデミー価格

価格は税込表示です

製品名 アカデミー価格
電子納品支援ツール(電気通信設備対応) Ver.12 ¥112,640(税抜¥102,400)

フォーラムエイト・ポイント・バンク(FPB) 交換ポイント


フォーラムエイト・ポイント・バンク(FPB)」は、ご購入時に購入金額に応じたポイントを登録ユーザ情報のポイントバンクに加算し、次回以降の購入時にポイントに応じた割引または、随時特別景品に交換するユーザ向けの優待サービスです。

フォーラムエイト・ポイント・バンク(FPB) 交換ポイント

製品名 交換ポイント数
電子納品支援ツール(電気通信設備対応) Ver.12 76,800ポイント

バージョンアップ開発履歴


バージョンアップ開発履歴

■バージョンアップ、リビジョンアップ(無償保守)の主な内容を一覧にしています。
旧版改訂、リバイバル版リリース時などの場合にご参考ください。

 電子納品支援ツール(電気通信設備対応) Ver.12
バージョン リリース日 主なバージョンアップ内容
12.1.0 22/09/06
  1. 国土交通省の以下の基準に対応
    • 工事完成図書の電子納品等要領 電気通信設備編 本編 R04.03
    • 工事完成図書の電子納品等要領 電気通信設備編 同解説 R04.03
    • 電子納品等運用ガイドライン 電気通信設備工事編 R04.03
12.0.0 22/03/23
  1. 国土交通省の以下の基準に対応
    • 土木設計業務等の電子納品要領 電気通信設備編 本編・同解説(H31.3)
    • 工事完成図書の電子納品等要領 電気通信設備編 本編・同解説(H31.3)
    • 電子納品運用ガイドライン 電気通信設備業務編(H31.3)
    • 電子納品等運用ガイドライン 電気通信設備工事編(H31.3)
  2. BIM/CIM関連の以下の基準に対応
    • BIM/CIMモデル等電子納品要領(案) 及び同解説(R2.3)
    • TS(ノンプリズム方式)を用いた出来形管理要領(舗装工事編)(案)(R2.3)
      他全17要領に対応

動作環境


動作環境

OS Windows 8.1 / 10 / 11
CPU Pentium II 300MHz以上 (推奨PentiumIII 500MHz以上)
必要メモリ(OSも含む) 256MB以上 (推奨512MB以上)
必要ディスク容量 約320MB以上 (関連アプリケーションをインストールする際は、別途空き容量が必要)
ディスプレイ(画面解像度) 1024×768以上
入力データ拡張子 END、ENI、AED、AEI
ファイル出力 XML、DTD、XSL
他製品との連動 <読込>CSV、TECRIS、AGRIS、CORINSデータ
<表示>DOC、XLS、JTDなど(製品添付の自在眼10のインストールが必要です)
備考 ※CAD朱書きツール
<読込>PSX、SFC、P21、PSG、DWG、DXF、JWC、RDF、DPSG
<出力>SFC、P21、RDF

製品購入/お問い合わせ窓口


製品購入/お問い合わせ窓口

■FORUM8 オーダーページで購入

製品購入 - オーダーページ にて、バージョンアップ・新規製品・各種サービスの御見積作成・申込・決済ができます。

クレジット利用や、分割払いシステムでの購入も可能です。

ご質問は、バージョンアップセンタ(vc@forum8.co.jp)までお気軽にお問い合わせ下さい。

■ショッピングサイトで購入

下記のショッピングサイトでの購入も可能です。

amazon.co.jp 詳細ページへ

Yahoo!ショッピング 詳細ページへ

楽天市場

■ お問い合わせ

全国のFORUM8営業所がサポートしています。 >> 営業窓口

購入またはホームページ全般に関するご質問は、forum8@forum8.co.jpまでお気軽にお問い合わせ下さい。

画面サンプル

▲新規作成

▲データ読み込みの際の基準変更

▲プレビュー機能

▲入力編集画面(管理項目編集)

▲XMLソース表示

▲スタイルシート表示

▲写真朱書き機能

▲朱書き画像メール送信機能

▲XMLチェック機能

▲ウィルスチェック情報の取得

▲媒体ラベルプレビュー

▲媒体納品書プレビュー
