UC-1シリーズ 道路土工

UC-1  管の断面計算 Ver.2
¥98,000(税別)
レンタル ¥34,300〜(税別)
剛性パイプカルバート/たわみ性カルバートの設計計算プログラム

初版リリース : '09.07.31 / 最新Ver.リリース : '10.05.21

電子納品対応

Products Guide
製品カタログ(PDF)
体験版
ダウンロード
操作ガイダンス
ダウンロード
Q&A
Order
製品購入
アカデミー価格
サブスクリプション
ライセンスパック
FPBポイント・バンク
レンタルライセンス/フローティングライセンス
Windows Vista/7/8/10 対応
製品詳細価格/購入サンプル画面ユーザ紹介/評価・Q&A

  プログラム概要
ライン
「剛性パイプカルバート」は「道路土工カルバート工指針 (H.11.3) (社)日本道路協会」および「設計要領第二集カルバート編(H.18.4) NEXCO」を参考としており、「たわみ性カルバート」は「道路土工カルバート工指針 (H.11.3) (社)日本道路協会」のみを参考にしています。
なお、「たわみ性カルバート」の1種である「コルゲートメタルカルバート」については「コルゲートメタルカルバート・マニュアル (社)地盤工学会」の内容も一部参考にしています。

  関連情報
新製品紹介
PDF出力例

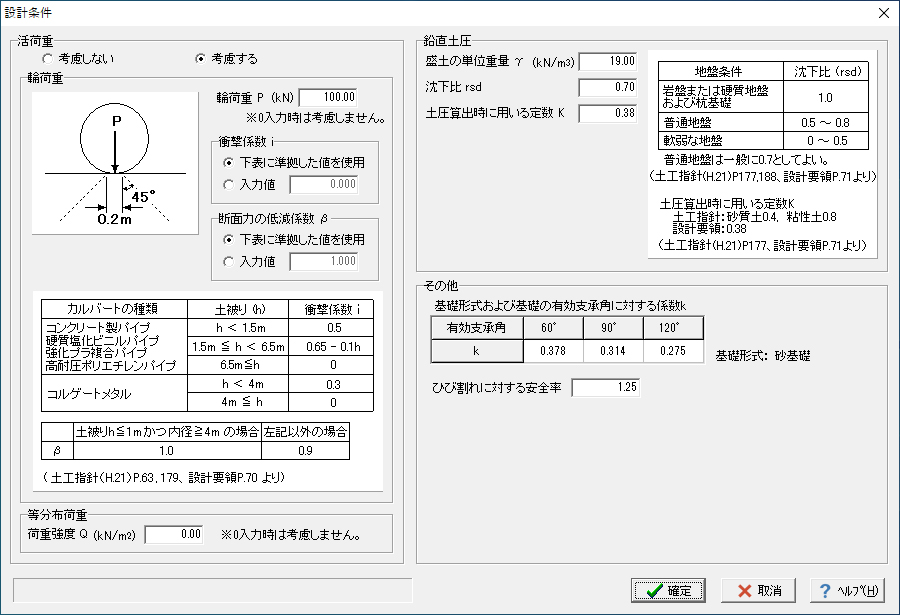

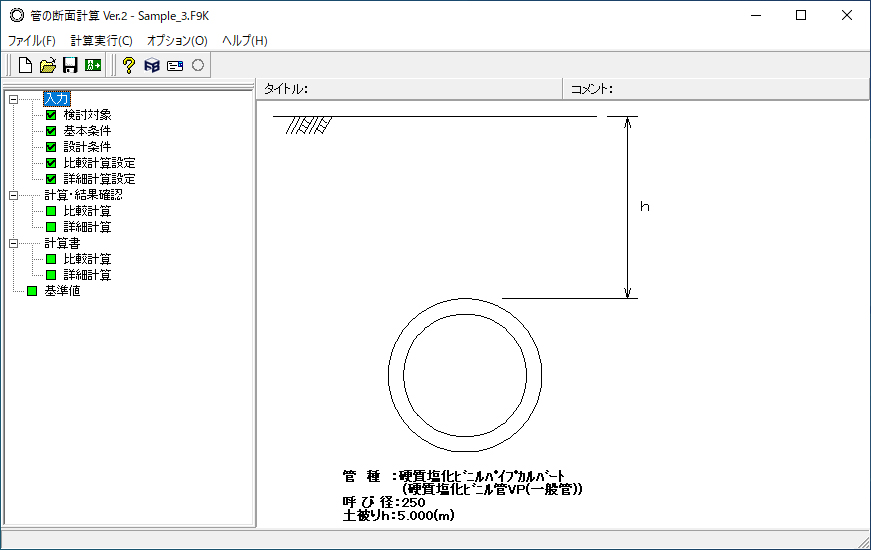

  プログラムの機能と特長
ライン

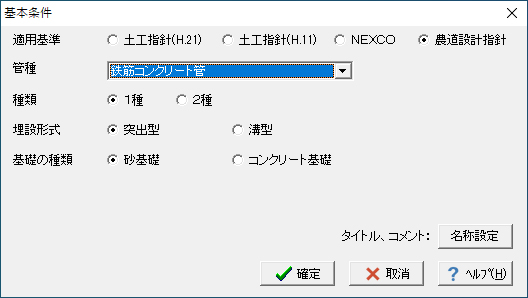

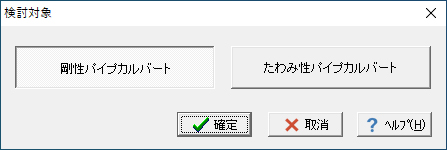

■対応管種および照査内容

適用基準 タイプ 管種名 照査内容
土工指針
(H.21)
剛性パイプ 遠心力鉄筋コンクリート管
プレストレストコンクリート管
管の外圧強さ(ひび割れ)に対する検討
たわみ性パイプ コルゲートメタルカルバート 施工中の断面剛性の検討
軸方向継手強さの検討
コルゲートセクションの座屈強さの検討
コルゲートメタルカルバートのたわみの検討
硬質塩化ビニルパイプカルバート
強化プラスチック複合パイプカルバート
高耐圧ポリエチレンパイプカルバート
曲げ応力度の検討
たわみ率の検討
土工指針
(H.11)
剛性パイプ 遠心力鉄筋コンクリート管
コア式プレストレストコンクリート管
管の外圧強さ(ひび割れ)に対する検討
たわみ性パイプ セラミックパイプカルバート 管の抵抗曲げモーメントに対する検討
コルゲートメタルカルバート 施工中の断面剛性の検討
軸方向継手強さの検討
コルゲートセクションの座屈強さの検討
コルゲートメタルカルバートのたわみの検討
硬質塩化ビニルパイプカルバート 曲げ応力度の検討
たわみ率の検討
強化プラスチック複合パイプカルバート 曲げ応力度の検討
たわみ率の検討
活荷重によるたわみ量の検討
NEXCO 剛性パイプ 遠心力鉄筋コンクリート管
プレストレストコンクリート管
管の外圧強さ(ひび割れ)に対する検討

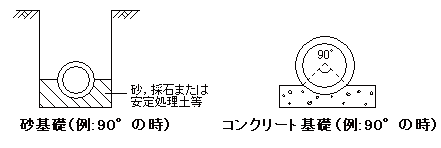

■基礎形式
砂基礎、コンクリート基礎

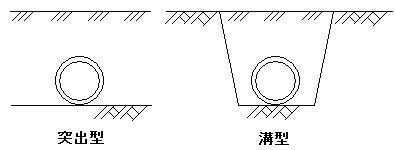

■埋設形式
突出型,溝型(半溝型)。杭基礎の場合、突出比での処理が可能です。



■「比較計算」と「詳細計算」
計算実行において「比較計算」と「詳細計算」の2種類の方法を用意しています。「比較計算」では、土被り厚や管径等の選定を目的に、複数パターンの計算を一度に行い、結果の概要を一覧で確認することができます。「詳細計算」では、既定の土被り厚や管径等を入力して計算を行うことにより、詳細な結果を確認できます。

■基準値
各適用基準に応じた各管種毎の諸量数値を基準値として保持することが可能です。
管径毎の各諸量数値は変更可能となっており、また各基準類に記載されてない管径や板厚等についても計算を行えるよう1種類任意に設定可能となっています。

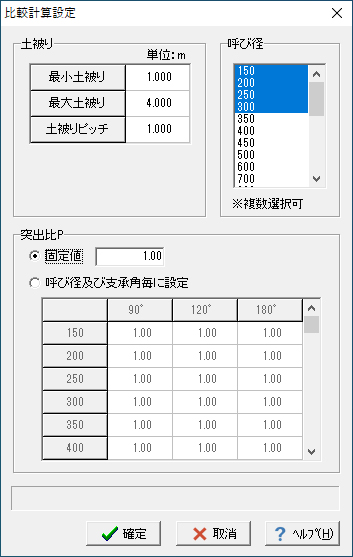

▲比較計算設定画面
検討範囲内の土被り厚や
呼び径を設定します。

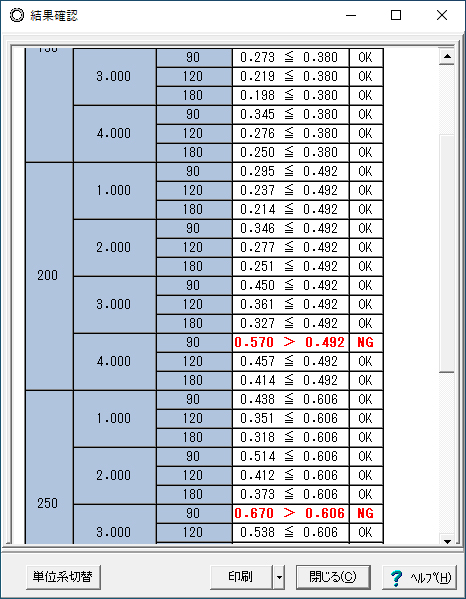

▲比較計算の結果確認画面
一覧で結果の確認が行えます。
NGの結果は赤文字で表示します。

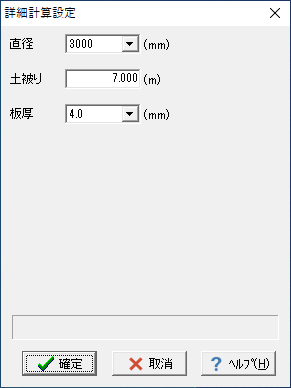

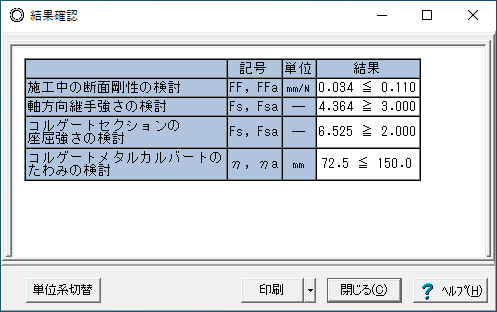

▲詳細計算設定画面
「比較計算」等で決定した既定の
パラメータを入力します。

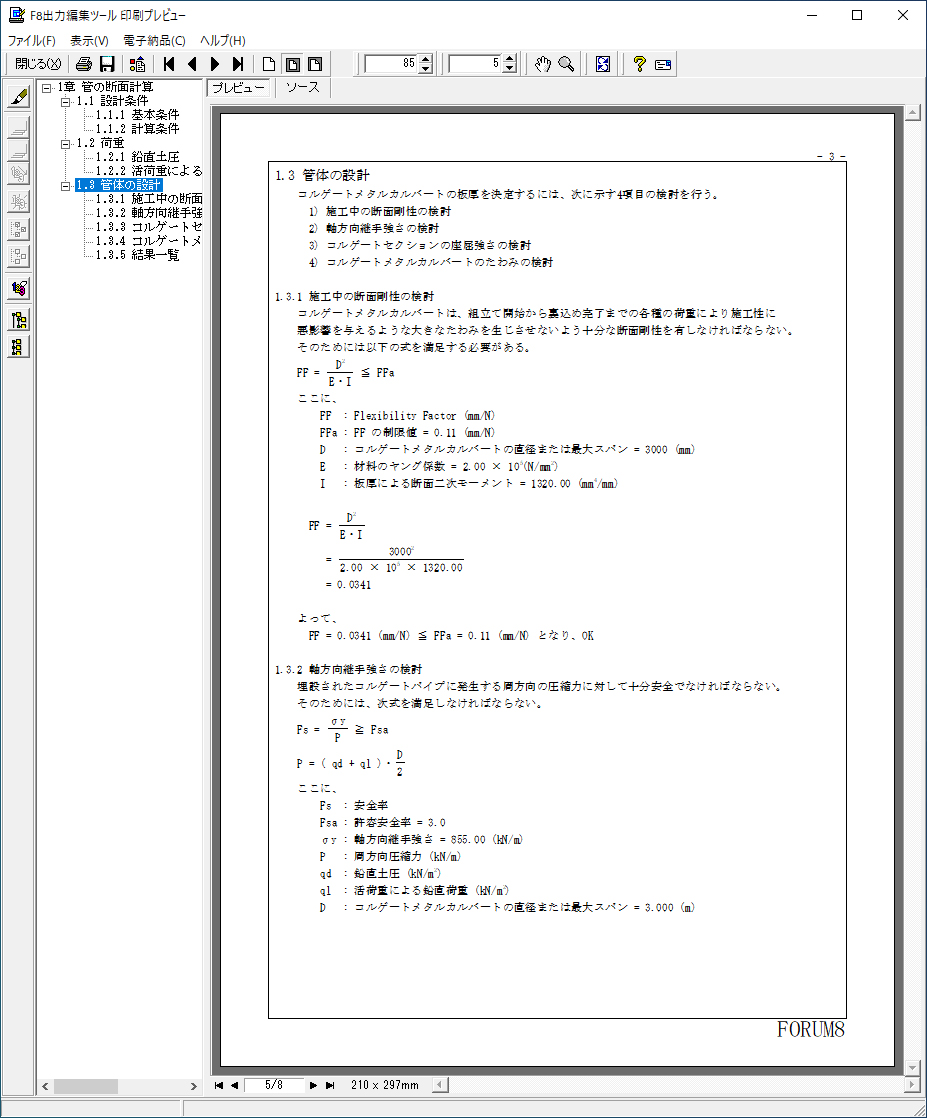

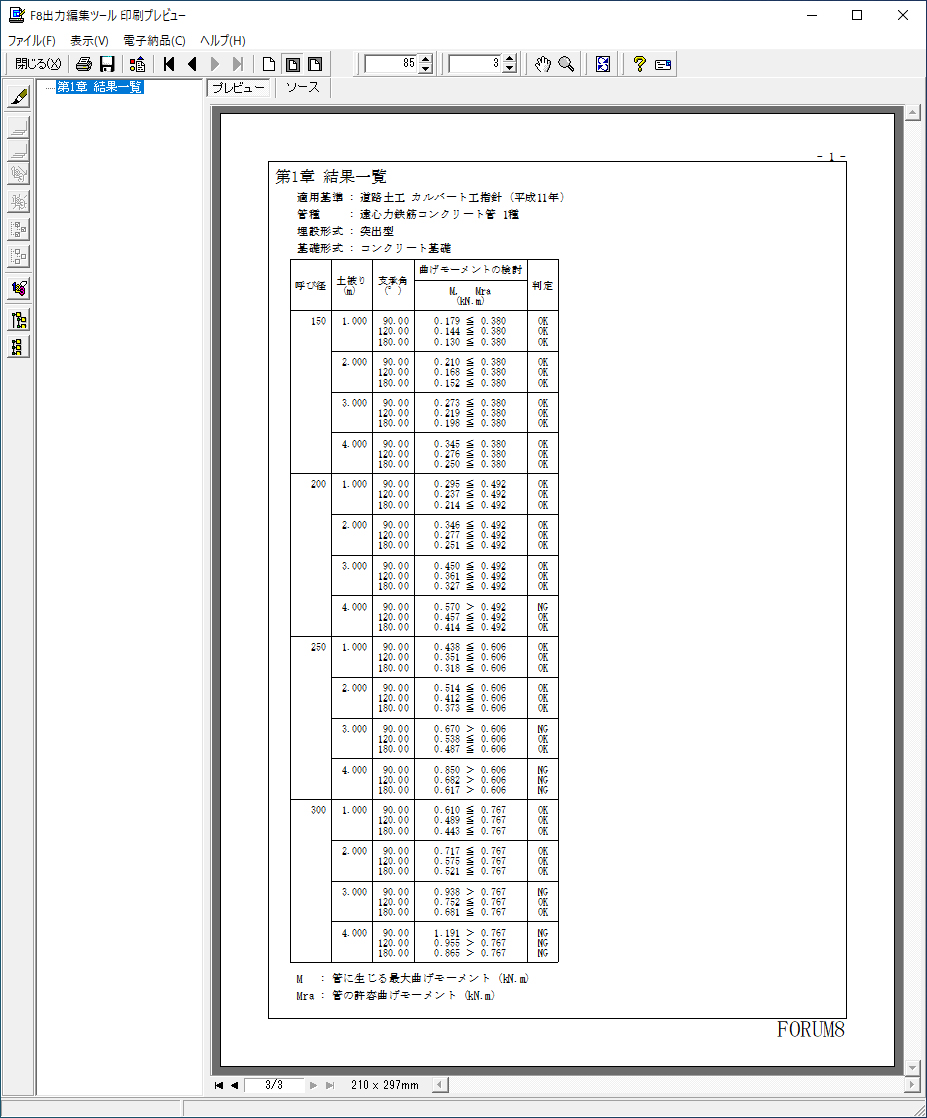

▲詳細計算の計算書プレビュー
計算結果の詳細を出力します。

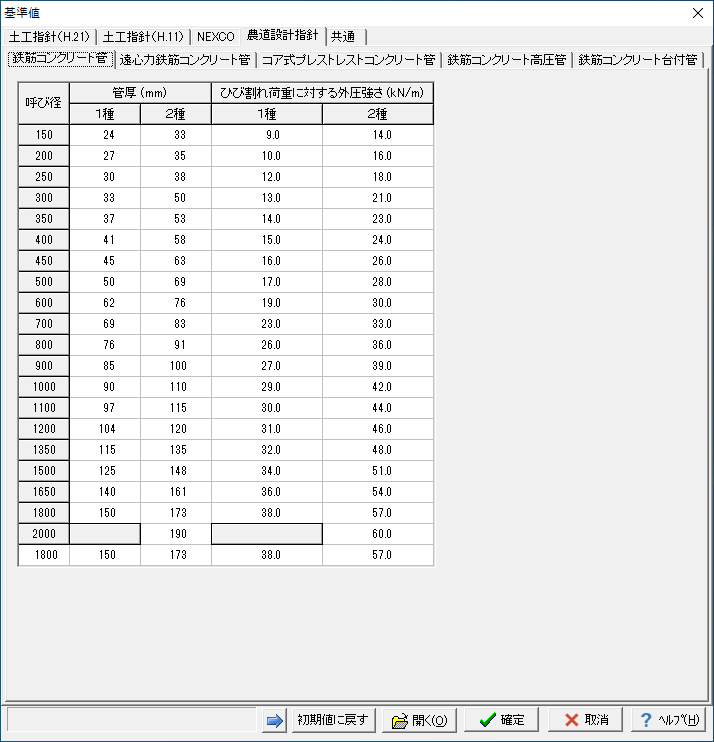

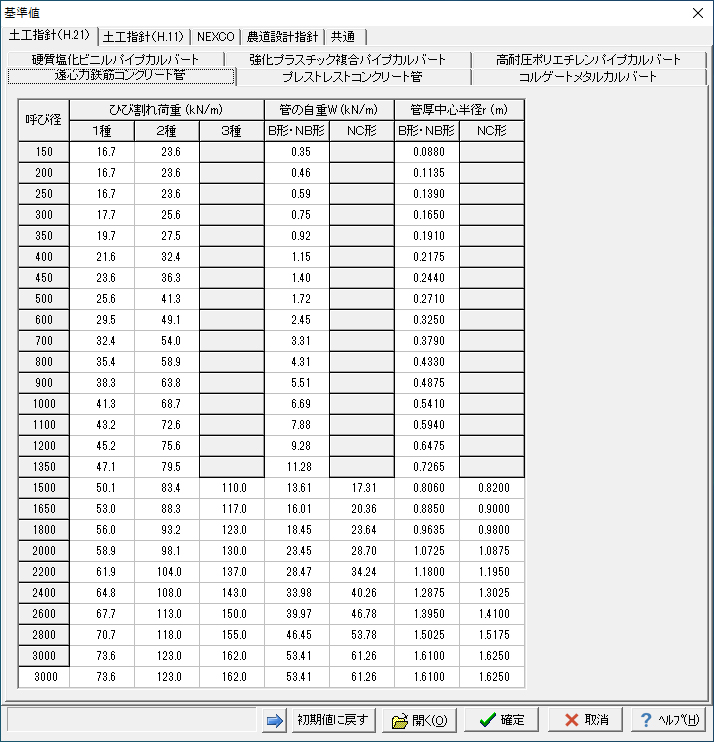

▲基準値画面(遠心力鉄筋コンクリート管) ▲基準値画面(コルゲートメタルカルバート)
Page Top PageTop

  適用基準及び参考文献
ライン
  • 土工指針(H.21):「道路土工カルバート工指針(H.22.3) (社)日本道路協会」
  • 土工指針(H.11):「道路土工カルバート工指針(H.11.3) (社)日本道路協会」
  • NEXCO:「設計要領第二集カルバート編(H.18.4)東/中/西日本高速道路株式会社」
  • 「コルゲートメタルカルバートマニュアル 第三回改訂版 (社)地盤工学会」
