静的な地盤の応力~変形解析を行う2次元弾塑性地盤解析プログラム

Geo Engineer's Studio Ver.2

初版リリース:2017.07.28/最新Ver.リリース:2019.08.26

Standard
¥638,000(税抜¥580,000)
Lite(線形解析限定版)
¥495,000(税抜¥450,000)

関連製品・サービス: 地盤解析支援サービス

プログラム概要

平面ひずみ解析、軸対称解析を対象とした、静的な地盤の応力~変形解析を行う2次元弾塑性地盤解析プログラムです。土留め掘削解析、シールドトンネル掘削解析、液状化解析など地盤に連動する多くの土木構造物の断面力・変位、および周辺地盤の変形影響解析を実施する場合に、威力を発揮する汎用FEM製品です。FEMモデルの作成はCAD的な入力方法を採用し、SXF、DWG、DXFファイルのインポートにも対応しているため、容易に行えます。Liteは線形解析限定版となります。

モデル種類 構成モデル Lite Standard 備 考
弾性モデル 線形弾性モデル 等方性
非線形モデル Hardin-Drnevichモデル ×
Ramberg-Osgoodモデル ×
鵜飼・若井モデル(UW-Clay) ×
弾・完全塑性モデル Morh-Coulomb方式 × 関連流れ則非関連流れ則
梁要素のM-φ 線形弾性モデル
バイリニアモデル ×
棒要素 線形弾性モデル
バイリニアモデル ×
バネ要素 線形弾性モデル
液状化モデル せん断剛性低減材料1 × 液状化層の直上層
せん断剛性低減材料2 × 液状化層の直上層
液状化材料1 × 平成19年河川構造物耐震性能照査指針用
液状化材料2  × 平成28年河川構造物耐震性能照査指針用

▲材料特性

関連情報

◆新製品情報
Geo Engineer's Studio Ver.3(Up&Comming’23 春の号掲載)NEW
◆ユーザ製品体験レポート
株式会社 ブルドジオテクノ 代表取締役 花田俊弘 技術士(建設部門/総合技術監理部門)(Up&Comming’21 秋の号掲載)
◆関連セミナー
弾塑性地盤解析セミナー(2D/3D)

プログラムの機能と特長

弾塑性解析

バイリニア梁およびバイリニア棒要素

(Standard版のみ対応)
梁および棒要素に対して、バイリニア構成則が追加されました。これにより高速道路を横断するボックスカルバートを、応答震度法(設計水平震度をかけて静的に地震時の検討する)に基づきレベル2地震時の耐震照査が可能となります。

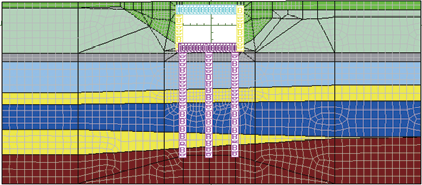

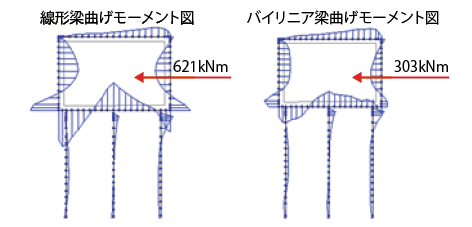

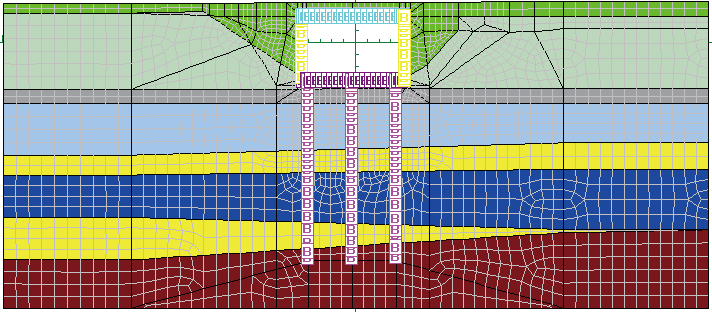

▲応答震度法によるボックスカルバートの検討例


モールクーロンモデルへの対応

(Standard版のみ対応)
2次元ソリッド要素に弾塑性の土の構成則としてモールクーロンモデルが追加されました。周辺地盤の緩みを変形やせん断ひずみの分布等によって表現することが可能になり安全性をより確かに評価することができます。


▲推進管発進立坑の掘削にともなう近接施工影響検討

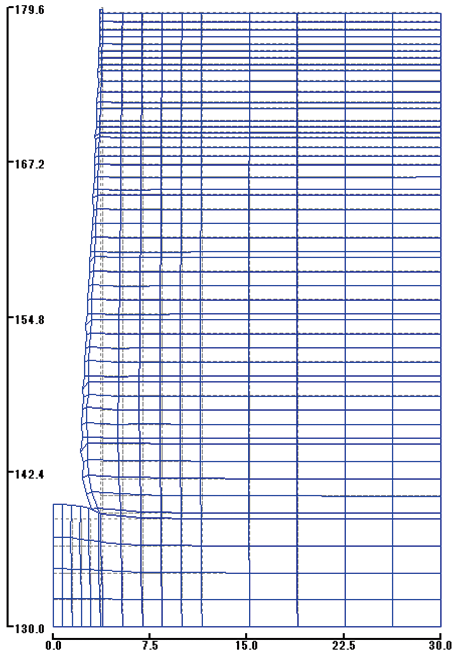

▲最終掘削時の変形

▲最終掘削時の変位コンタ図

液状化解析

「平成28年3月河川構造物の耐震性能照査指針」に対応した地盤の液状化解析が可能です。指針に基づき、レベル2-1及びレベル2-2地震動に対して、液状化に伴う土のせん断剛性の低下を考慮し、堤防の変形を静的に算定します。

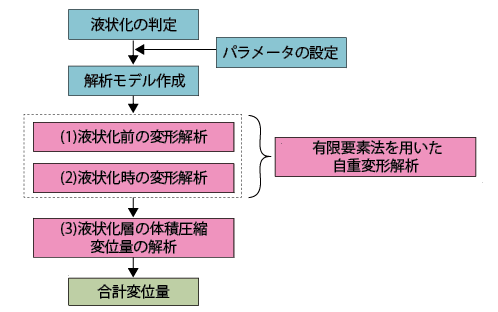

▲液状化に伴う自重による変形解析のフロー


「地震前(液状化前)の変形解析」、「地震後の(液状化後)変形解析」、「液状化層の体積圧縮に伴う沈下量(変形解析)」の3ステージを設定し、液状化が発生してから終了するまでの変形解析が行えます。液状化による安全率(FL)を計算し、FL値から指針に準拠して、液状化の剛性変化を考慮します。自重に対して剛性が低下することで液状化による変形が発生します。 変形量は、液状化による変形と、液状化後に間隙水圧が消散する過程で体積圧縮(動的圧密)する変形量について求めます。両者を合算することで、モデル全体の変位量を求めます。

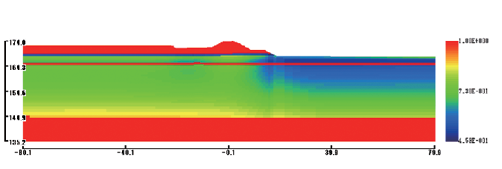

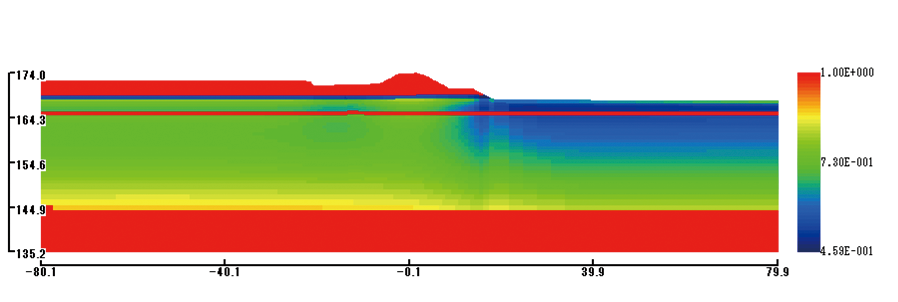

▲液状化安全率(FL)の分布図

結果比較

GeoFEAS2Dとの解析結果比較を次の表に示します。完全に一致しているだけではなく、演算スピードは格段に向上していますので、手軽に安心してご利用いただけます。


土留め掘削解析
比較項目 GeoES GeoFEAS2D
X方向変位(m) -5.7745E-003 -5.7745E-003
Y方向変位(m) -5.6355E-004 -5.6355E-004
回転変位(rad) 0.0000E-000 0.0000E-000
シールドトンネル掘削
比較項目 GeoES GeoFEAS2D
X方向変位(m) 8.2968E-004 8.2968E-004
Y方向変位(m) -2.8853E-002 -2.8853E-002
回転変位(rad) 1.4652E-004 1.4652E-004

データ互換

一部の項目を除き(下表参照)GeoFEAS2D Ver.4.0.0 [ファイルバージョン:4.0.0]までのデータファイルとの互換性を有します。


項目 互換状態
解析状態 【通常】固定
ソリッド要素プロパティ 構成則 【弾性】固定
方式 【線形弾性】固定
梁要素プロパティ 構成則 【線形弾性】固定
ジョイント要素 無効
MPC 無効
ピン結合 無効

UIの刷新

既存の地盤解析シリーズのユーザーインターフェイスから大幅に改善しました。


プリプロセッサー

メインウィンドウは、
・モデル図  ・メッシュ図  ・ステージ図(要素定義)  ・ステージ図(解析条件)
を配置することで、FEM解析において主要な項目の設定状態を瞬時に確認でき、検討モデル全体像の把握が容易に行えます。また、メインウィンドウの左側に配置したツリービューにより各種設定項目への素早いアクセスが可能となります。

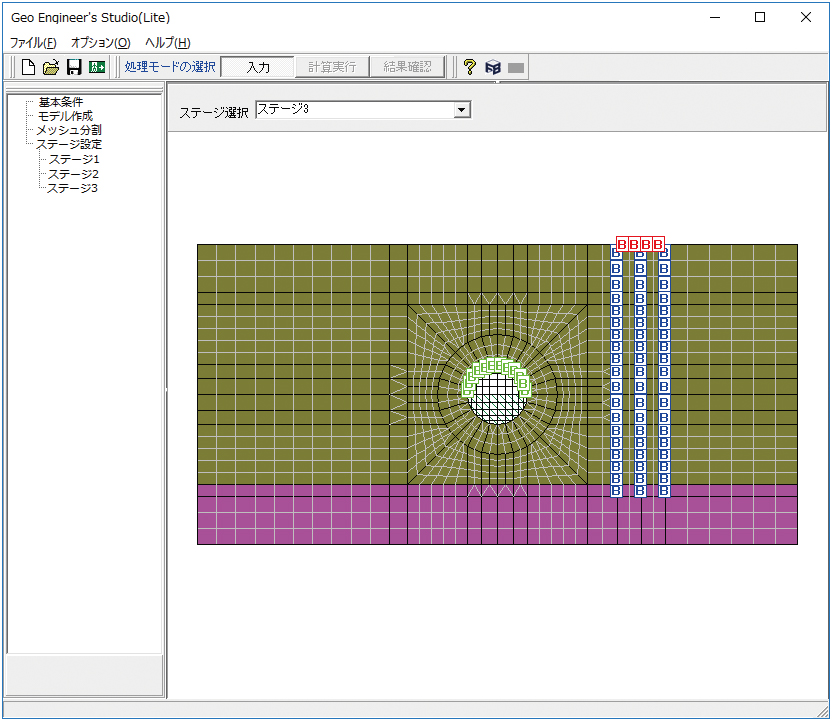

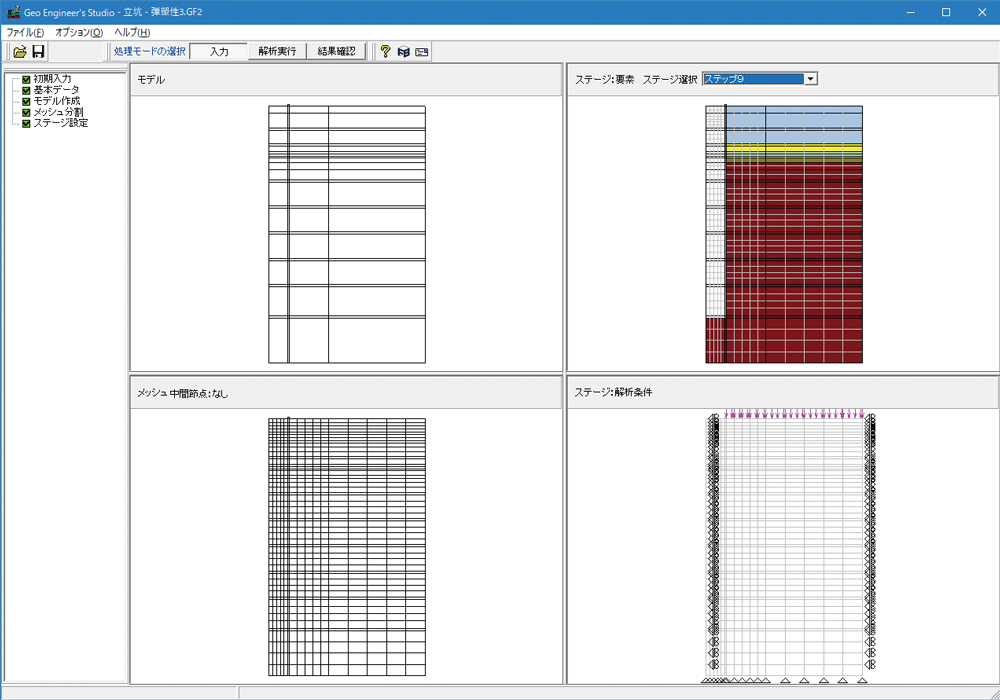

▲図1 メインウィンドウ

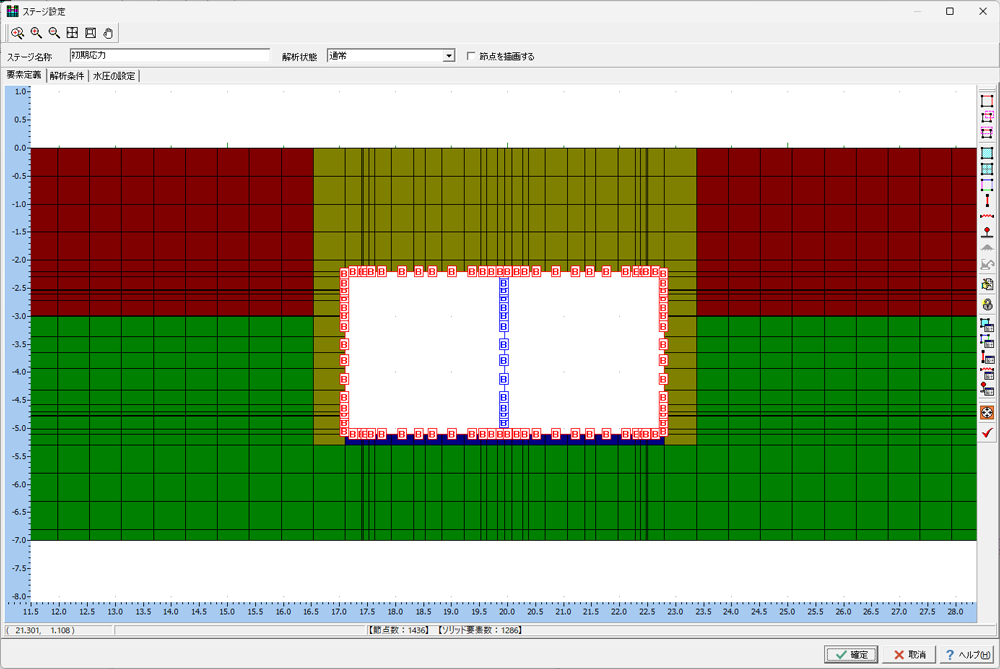

▲図2 ステージ(要素)1面図

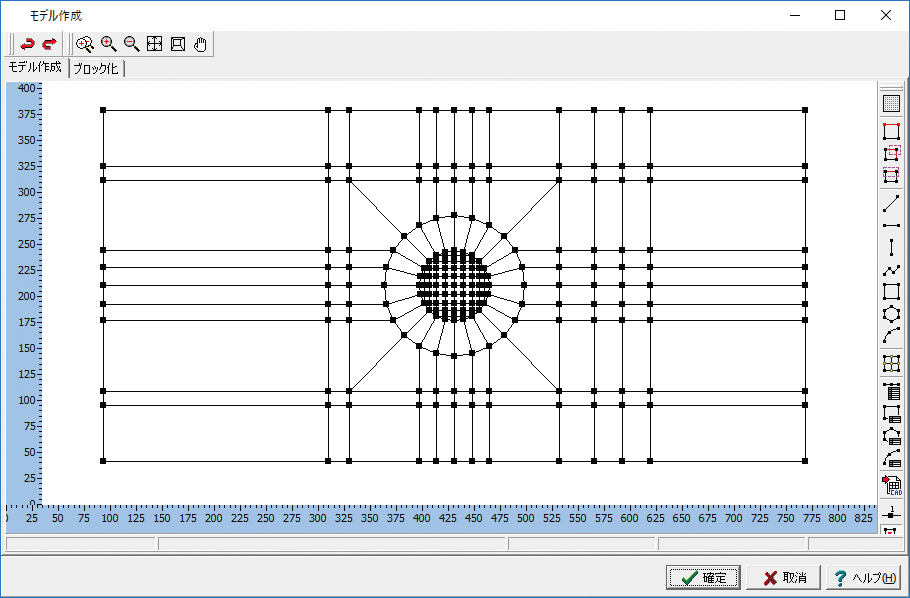

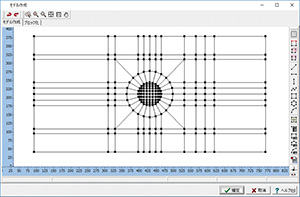

▲図3 モデル作成ウィンドウ

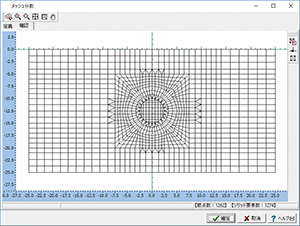

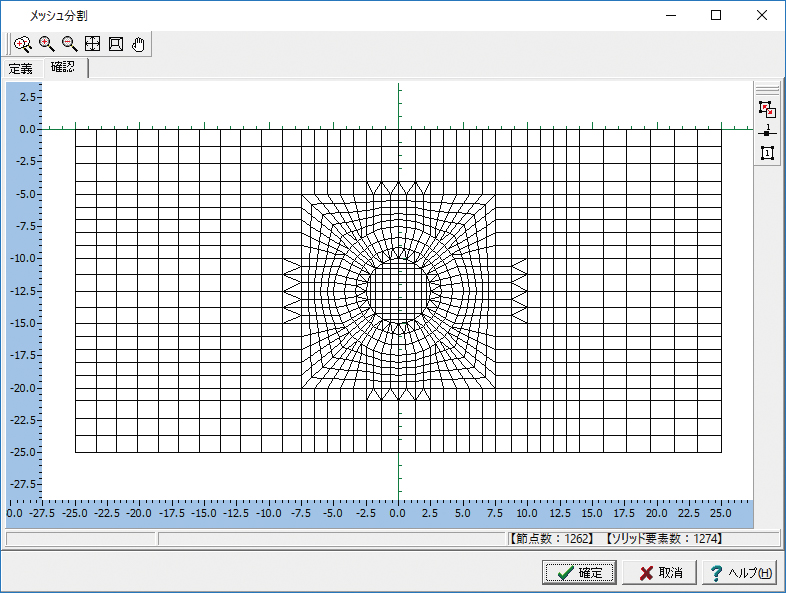

▲図4 メッシュ分割ウィンドウ


ポストプロセッサ

各種ステージ解析結果の確認をツリービューから行うよう集約したことで、直感的な操作となりました。
また、数値出力では既存の地盤解析シリーズと同様に節点または要素ごとの解析結果一覧を表示します。
テキスト形式および『HTML形式』に対応しているため、HTMLにおきましては、Webページや各種報告書への転用が容易に行えます。

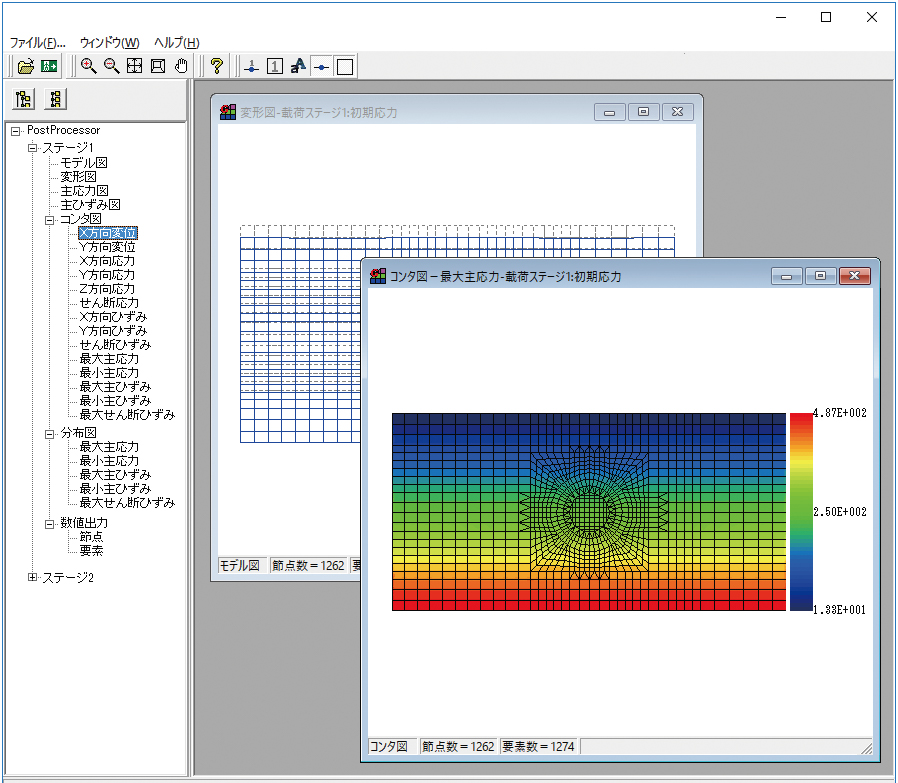

▲図5 ポストプロセッサメインウィンドウ

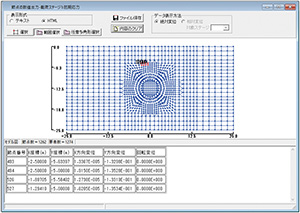

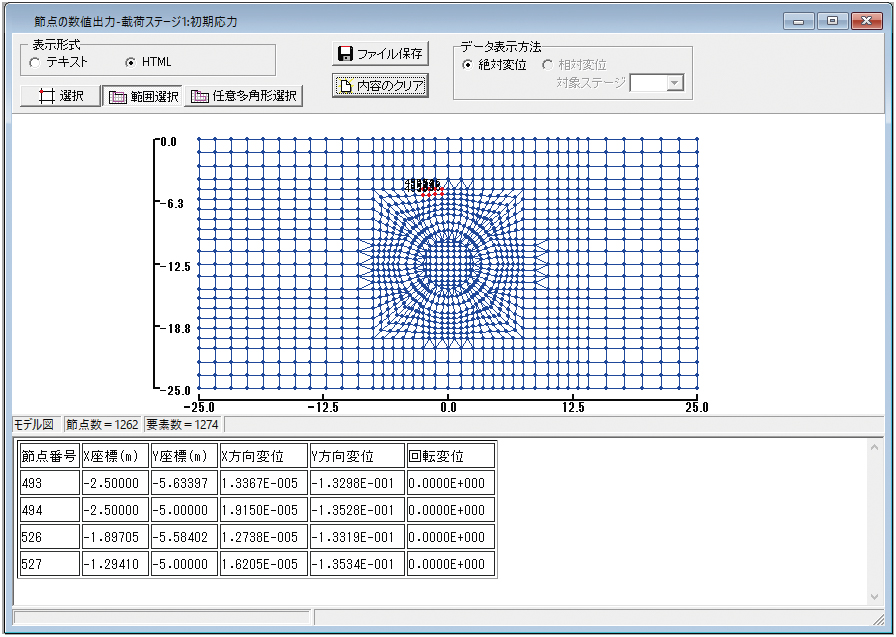

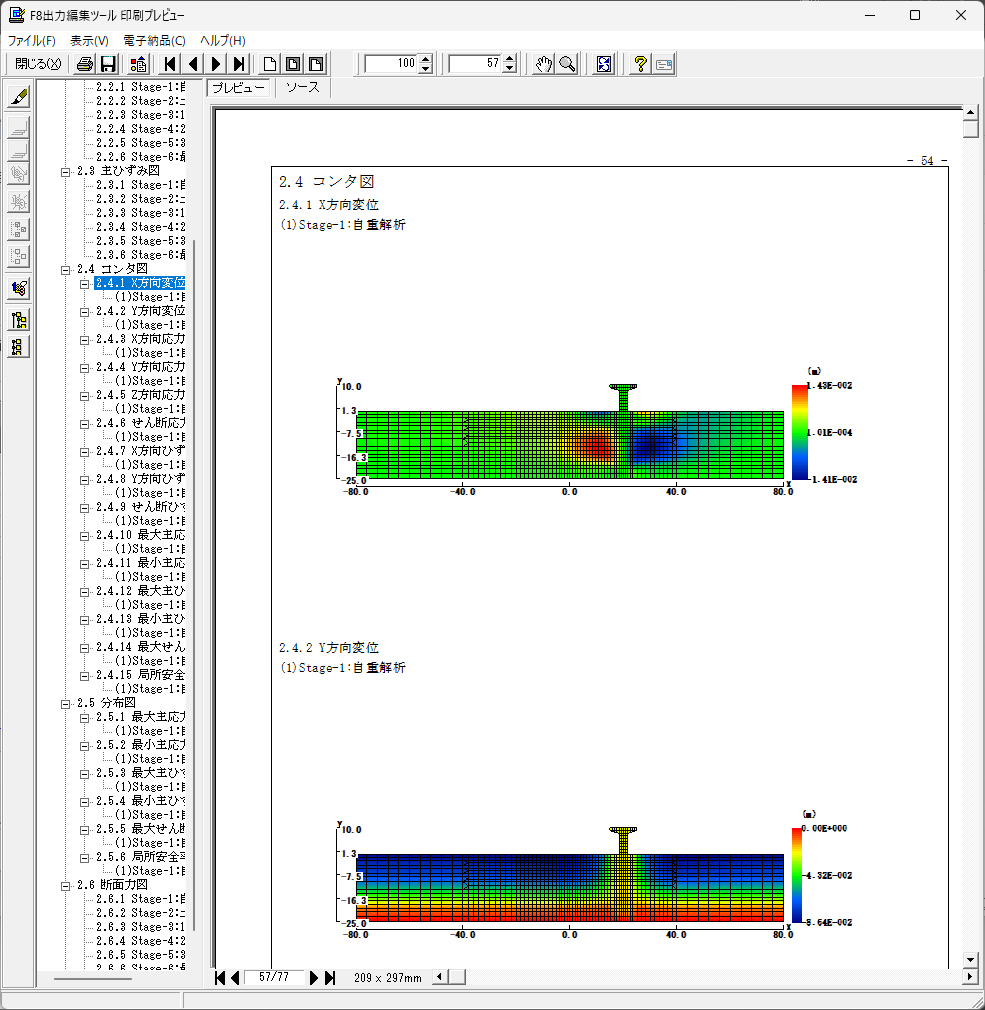

▲図6 HTMLによる結果確認画面

適用基準及び参考文献

・河川構造物の耐震性能照査指針(案)・同解説、平成19年3月、国土交通省河川局治水課

・河川構造物の耐震性能照査指針(案)・同解説 II.堤防編、平成28年3月、国土交通省河川局治水課

・Concepts and Applications of Finite Element Analysis, Robert D. Cook, et al. John Wiley & Sons, 1989

・弾塑性有限要素法がわかる、(社)地盤工学会、2003

・O.C.ツェンキー、ヴィッツ、ロバート・L.テイラー、矢川元基訳:マトリックスと有限要素法[改訂新版], 科学技術出版, 1996

・塑性の有限要素法、D.R.J.Owen 他著、科学技術出版、1999

※ 2021年4月からの消費税総額表示義務化に伴い、価格表記を「税抜」から「税込」へ移行いたします。

製品価格

本体価格

価格は税込表示です

■本体価格

製品名

価格

Geo Engineer's Studio Ver.2 Standard ¥638,000(税抜 ¥580,000)
Geo Engineer's Studio Ver.2 Lite ¥495,000(税抜 ¥450,000)

■フローティングライセンス価格

本体価格の40%を追加いただくことで、誰でも、どこでも、どのPCでも製品の利用が可能となります。

製品名

価格

Geo Engineer's Studio Ver.2 Standard ¥255,200(税抜 ¥232,000)
Geo Engineer's Studio Ver.2 Lite ¥198,000(税抜 ¥180,000)

>>ライセンス形態についての詳細はこちら

サブスクリプションサービス 契約価格


サブスクリプションサービス 契約価格

■サポート内容
・バージョンアップ無償提供  ・電話問合せテクニカルサポート
・問合せサポート(電子メール、FAX)  ・ダウンロードサービス  ・保守情報配信サービス

※ライセンス管理コスト削減、製品ご利用形態ニーズ多様化への対応を充実させることを目的として、従来の保守・サポート形態からより便利な、「サブスクリプションサービス」へ順次移行いたします(2016年4月1日~)。

価格は税込表示です

対象製品 初年度 1年
サブスクリプション(Geo Engineer's Studio Ver.2 Standard) 無償 ¥255,200(税抜 ¥232,000)
サブスクリプション(Geo Engineer's Studio Ver.2 Lite) ¥198,000(税抜 ¥180,000)
サブスクリプション(Geo Engineer's Studio Ver.2 Standard フローティング) ¥357,280(税抜 ¥324,800)
サブスクリプション(Geo Engineer's Studio Ver.2 Lite フローティング) ¥277,200(税抜 ¥252,000)

レンタルライセンス/レンタルフローティングライセンス価格


■レンタルライセンス:短期間での利用により、低廉な価格でのライセンス利用が可能

■レンタルフローティングライセンス:ライセンスの認証をWeb経由で受ければ、誰でも、どこでも、どのPCでも製品の利用が可能

■レンタルアクセス:既に購入済みの製品の利用ライセンス数を増やす事が可能です。事前契約により、レンタルライセンス期間(1ヵ月~3ヵ月)の単位で自動的にライセンスが付与されます。利用実績に応じて後日請求いたします。事前申込価格として、レンタルライセンス価格の15%引きとなります。ユーザ情報ページにてお申込みいただけます。

※サービス強化、利便性向上を図る目的で「レンタルライセンス/レンタルフローティングライセンス」を2007年9月3日より提供を開始しました。

※レンタルライセンス/レンタルフローティングライセンス開始後の期間変更は出来ません。期間延長の場合は再申込となります。

レンタルライセンス/レンタルフローティングライセンス

価格は税込表示です

■レンタルライセンス

対象製品 2ヶ月 3ヶ月 6ヶ月
Geo Engineer's Studio Ver.2 Standard ¥287,100 ¥338,140 ¥414,700
Geo Engineer's Studio Ver.2 Lite ¥222,750 ¥262,350 ¥321,750

■レンタルフローティングライセンス

対象製品 2ヶ月 3ヶ月 6ヶ月
Geo Engineer's Studio Ver.2 Standard ¥478,500 ¥567,820 ¥701,800
Geo Engineer's Studio Ver.2 Lite ¥371,250 ¥440,550 ¥544,500

アカデミー価格


教育関係者、研究者、学生などの教育目的のご利用に向けて、アカデミーライセンスを提供しています。

アカデミー価格

価格は税込表示です

製品名 アカデミー価格
Geo Engineer's Studio Ver.2 Standard ¥510,400(税抜 ¥464,000)
Geo Engineer's Studio Ver.2 Lite ¥396,000(税抜 ¥360,000)

バージョンアップ開発履歴


バージョンアップ開発履歴

■バージョンアップ、リビジョンアップ(無償保守)の主な内容を一覧にしています。
旧版改訂、リバイバル版リリース時などの場合にご参考ください。

 Geo Engineer's Studio Ver.2
バージョン リリース日 主なバージョンアップ内容
2.0.0 19/08/26
  1. 「河川構造物の耐震性能照査指針(案)・同解説」H19.3、「同Ⅱ.堤防編」H28.3に対応し、「液状化時自重変形解析」・「液状化後の体積圧縮による変形量の計算」に対応。
  2. バイリニア梁要素、バイリニア棒要素に対応。
  3. 弾塑性(モール・クーロン)に対応。

動作環境


動作環境

OS Windows 10 / 11
CPU OSのシステム要件を満たし、問題なく動作する環境
必要メモリ(OSも含む) OSのシステム要件を満たし、問題なく動作する環境
必要ディスク容量 300 MB 以上の空き容量が必要
なお、上記の制限はインストール時の制限で計算実行時には、数GB以上の空き容量が必要です。
ディスプレイ(画面解像度) 1024×768以上推奨
フォントサイズは[小さいフォント]のみをサポートしています。

製品購入/お問い合わせ窓口


製品購入/お問い合わせ窓口

■FORUM8 オーダーページで購入

製品購入 - オーダーページ にて、バージョンアップ・新規製品・各種サービスの御見積作成・申込・決済ができます。

クレジット利用や、分割払いシステムでの購入も可能です。

ご質問は、バージョンアップセンタ(vc@forum8.co.jp)までお気軽にお問い合わせ下さい。

■ショッピングサイトで購入

下記のショッピングサイトでの購入も可能です。

amazon.co.jp 詳細ページへ

Yahoo!ショッピング 詳細ページへ

楽天市場

■ お問い合わせ

全国のFORUM8営業所がサポートしています。 >> 営業窓口

購入またはホームページ全般に関するご質問は、forum8@forum8.co.jpまでお気軽にお問い合わせ下さい。

画面サンプル

▲LandXML地形データのインポート

▲トンネル交差部

▲杭基礎問題

▲トンネル問題

▲堤体内の浸透検討

▲集水井の検討

▲応力ベクトル図

▲変形図

▲変位図

▲境界条件

▲最大ひずみ応力

▲切断面コンタ図

▲ポテンシャル図

▲間隙水圧

▲流速ベクトル

▲ベクトル図

▲材料特性の入力ダイアログ (浸透流解析)

▲等値面

▲等値面

▲飽和度

▲z方向動水勾配

▲レポート出力(GeoFEAS)

▲レポート出力(VGFlow)
