PCウェル式橋脚の設計計算

震度法・保耐法によるPCウェル式橋脚の設計計算プログラム

PCウェル式橋脚の設計計算

初版リリース:2006.02.07

¥836,000(税抜¥760,000)

プログラム概要

「PCウェル工法 設計・施工マニュアル -設計編-(平成14年3月 PCウェル工法研究会)」に基づき、パイルシャフト構造のPCウェル式橋脚について、許容応力度法、地震時保有水平耐力法による柱および基礎の照査を行います。
計算書の編集やWord出力に対応。電子納品対応として、禁止文字チェック、しおりの表示等をサポートしています。

▲メイン画面

▲安定計算結果(変位断面力図)

▲結果確認画面

プログラムの機能と特長

橋脚形式・形状等

  1. ・新設設計(パイルシャフト構造のみをサポート)
  2. ・柱部はPPRC部材。基礎部はPC部材、PPRC部材から選択が可能
  3. ・はり形状:はり式(矩形)、張り出し式
  4. ・柱、基礎形状:テーパー無し、中空円形断面のみに対応
  5. ・RC部材:はり下部にRC部材(重量のみに考慮)を設置可能

主な計算内容

  1. ・常時、暴風時及びレベル1地震時における柱、基礎の照査(許容応力度法)
  2. ・レベル2地震時における柱、基礎の照査(地震時保有水平耐力法)
  3. ・常時、暴風時及びレベル1、レベル2地震時の安定計算
  4. ・固有周期算定に用いる地盤バネ定数の算出

特長

  • 弊社製品「震度算出(支承設計)」との連動が可能
  • 柱部はPPRC部材。基礎部はPC部材、PPRC部材から選択が可能
  • 単独でファイル保存、読込、計算書出力が可能なM-φ算定機能(付属設計機能)
  • H14道路橋示方書・同解説V耐震設計編(解7.4.1)の最低耐力照査に対応
  • 中詰土砂考慮の有無が指定可能
  • 地層数は最大20層までサポート
  • 液状化の判定、土質定数の低減係数の計算、流動化が生じる場合の流動力の計算に対応
  • 基礎のレベル2地震時照査では、液状化が生じないケース、液状化が生じるケース、流動化が生じるケースのいずれにも対応。また、指定した基礎天端における作用力に対する計算も可能
  • 基礎周辺地盤の地盤反力係数、受働土圧強度等の予備計算値は、任意の使用値を入力可能とし、自由度の高いプログラム構成を構築
  • 基礎のみPCウェルのケースを想定し、基礎のみの照査を行う方法に対応
  • [基準値]機能をサポートし、コンクリート、PC鋼棒、鉄筋の許容応力度・ヤング係数、および荷重状態、各種補正係数を自由に設定可能

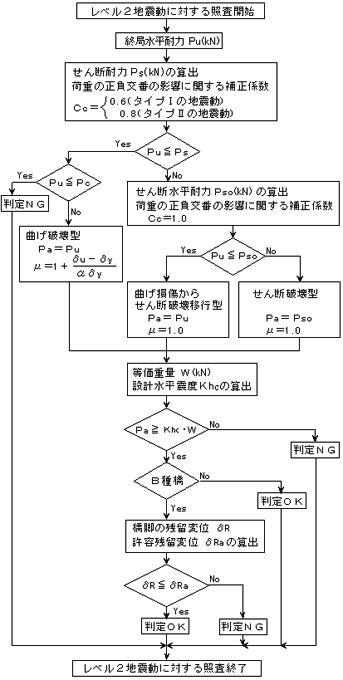

▲レベル2地震動の設計フロー

制限事項

  1. ・はり部の照査は行いません
  2. ・RC部材は、計算上剛体として重量のみに考慮します

計算機能

柱の設計

  • 柱および橋脚天端に作用するその他死荷重を考慮することができます。設定した死荷重は、橋脚の重量および等価重量へ考慮します。
  • 常時、暴風時及びレベル1地震時(許容応力度法)の照査では、流水圧、動水圧、風荷重、衝突荷重、任意水平荷重を考慮することができます。
  • レベル2地震時(地震時保有水平耐力法)の照査では、上部構造慣性力作用位置へ死荷重水平力、死荷重偏心モーメントを考慮することができます。
  • 常時、暴風時及びレベル1地震時(許容応力度法)の照査では、コンクリートの圧縮応力度、PC鋼棒の引張応力度、鉄筋の引張応力度、せん断応力度の照査を行います。
  • 地震時保有水平耐力の照査、残留変位の照査を行うことができます。
  • 降伏剛性を算出することができます。また、「震度算出(支承設計)」との連携を行うことで、固有周期(設計水平震度)と橋脚が支持する上部構造重量(分担重量)を取り込むことが可能です。
  • 免震橋の場合は、減衰定数に基づく補正係数を考慮することができます。
  • 同一振動単位系の設計水平震度の最大値と、計算した設計水平震度を比較し、大きいほうの設計水平震度を用いることができます。
  • H14道路橋示方書・同解説V耐震設計編(解7.4.1)に従って、最低耐力の照査を行うことができます。

基礎の設計

  • 安定計算では、基礎周辺地盤の抵抗要素として6種類の要素を考慮します。
  • 常時、暴風時及びレベル1地震時では、基礎前面、基礎側面の水平方向および鉛直方向の地盤抵抗を弾塑性体(バイリニア型)として取り扱います。
  • レベル2地震時では、更に基礎底面の水平方向および鉛直方向の地盤抵抗も弾塑性体とし、基礎本体が降伏した場合、曲げ剛性の低下を考慮します。
  • 応答塑性率照査の必要性を判断し自動的に処理します。
  • 基礎部においても、橋脚部柱と同様、常時、暴風時及びレベル1地震時の許容応力度法による照査を行います。
  • レベル2地震時部材照査ではせん断耐力照査のみ行います。
  • 固有周期算定用の地盤バネ定数の算定を行います。

適用基準及び参考文献


適用基準
道路橋示方書 「道路橋示方書・同解説 I 、III、IV、V」平成14年3月 社団法人日本道路協会
設計計算 「PCウェル工法 設計・施工マニュアル(設計編)」平成14年3月 PCウェル工法研究会
「道路橋の耐震設計に関する資料」平成9年3月 社団法人日本道路協会
「わかりやすいケーソン基礎の計画と設計」平成10年11月 総合土木研究所
「杭・ケーソン・鋼管矢板および地中連続壁基礎の設計計算例」2000年2月 (株)山海堂

※ 2021年4月からの消費税総額表示義務化に伴い、価格表記を「税抜」から「税込」へ移行いたします。

製品価格

本体価格

価格は税込表示です

■本体価格

製品名

価格

PCウェル式橋脚の設計計算 ¥836,000(税抜 ¥760,000)

■フローティングライセンス価格

本体価格の40%を追加いただくことで、誰でも、どこでも、どのPCでも製品の利用が可能となります。

製品名

価格

PCウェル式橋脚の設計計算 ¥334,400(税抜 ¥304,000)

>>ライセンス形態についての詳細はこちら

サブスクリプションサービス 契約価格


サブスクリプションサービス 契約価格

■サポート内容
・バージョンアップ無償提供  ・電話問合せテクニカルサポート
・問合せサポート(電子メール、FAX)  ・ダウンロードサービス  ・保守情報配信サービス
※ライセンス管理コスト削減、製品ご利用形態ニーズ多様化への対応を充実させることを目的として、従来の保守・サポート形態からより便利な、「サブスクリプションサービス」へ順次移行いたします(2016年4月1日~)。

価格は税込表示です

対象製品 初年度 1年
サブスクリプション(PCウェル式橋脚の設計計算) 無償 ¥334,400(税抜 ¥304,000)
サブスクリプション(PCウェル式橋脚の設計計算 フローティング) ¥468,160(税抜 ¥425,600)

レンタルライセンス/レンタルフローティングライセンス価格


■レンタルライセンス:短期間での利用により、低廉な価格でのライセンス利用が可能

■レンタルフローティングライセンス:ライセンスの認証をWeb経由で受ければ、誰でも、どこでも、どのPCでも製品の利用が可能

■レンタルアクセス:既に購入済みの製品の利用ライセンス数を増やす事が可能です。事前契約により、レンタルライセンス期間(1ヵ月~3ヵ月)の単位で自動的にライセンスが付与されます。利用実績に応じて後日請求いたします。事前申込価格として、レンタルライセンス価格の15%引きとなります。ユーザ情報ページにてお申込みいただけます。

※サービス強化、利便性向上を図る目的で「レンタルライセンス/レンタルフローティングライセンス」を2007年9月3日より提供を開始しました。

※レンタルライセンス/レンタルフローティングライセンス開始後の期間変更は出来ません。期間延長の場合は再申込となります。

レンタルライセンス/レンタルフローティングライセンス

価格は税込表示です

■レンタルライセンス

対象製品 2ヶ月 3ヶ月 6ヶ月
PCウェル式橋脚の設計計算 ¥376,200 ¥443,080 ¥543,400

■レンタルフローティングライセンス

対象製品 2ヶ月 3ヶ月 6ヶ月
PCウェル式橋脚の設計計算 ¥627,000 ¥744,040 ¥919,600


アカデミー価格


教育機関の関係者、研究者、学生などの教育目的のご利用に向けて、アカデミーライセンスを提供しています。

アカデミー価格

価格は税込表示です

製品名 アカデミー価格
PCウェル式橋脚の設計計算 ¥668,800(税抜 ¥608,000)

バージョンアップ開発履歴

バージョンアップ開発履歴

■バージョンアップ、リビジョンアップ(無償保守)の主な内容を一覧にしています。
旧版改訂、リバイバル版リリース時などの場合にご参考ください。

 PCウェル式橋脚の設計計算
バージョン リリース日 バージョンアップ内容
1.05.00 09/09/25
  1. 1.Windows7への対応
1.04.00 09/04/06
  1. 1.3D PDF出力に対応
1.03.00 08/11/10
  1. 1.橋脚柱部材の設計方法及び種類の選択に「PC部材」を削除
  2. 2.終局変位(δu)、及び・残留変位(δR)算出式の変更
1.00.05 08/11/10
  1. 1.設計要領第二集(平成18年4月)の鉛直支持力の照査に対応
  2. 2.はりの鉛直方向検討ケース数を最大4ケースに拡張
  3. 3.地盤種別の設定および判定に対応
  4. 4.フーチングのせん断照査において、スターラップの配置情報に関する設定を拡張
  5. 5.震度連携時において、塑性化の判定に関する仕様を改善
1.02.00 08/02/15
  1. 1.Web認証方式に対応、レンタルライセンス・フローティングライセンスに対応
1.01.00 07/04/02
  1. 1.基礎レベル2地震時検討において、安定計算がOUTとなる場合でも、基礎部材の照査を行えるよう変更
  2. 2.「結果詳細」において、「主要断面のMc、Myo、Mu」(基礎部材)の項目を追加
  3. 3.ヘルプの形式をHTMLHelp(*.CHM)形式へ変更(Vista対応)

動作環境


動作環境

OS Windows 10 / 11
CPU Intel Coreシリーズおよび完全互換のあるCPU
必要メモリ(OSも含む) OSのシステム要件を満たし、問題なく動作する環境
必要ディスク容量 約100MB以上(推奨100MB以上)
ディスプレイ(画面解像度) 1024×768以上
入力データ拡張子 FPW
ファイル出力 HTML、3DS、VRML、PDF
F8出力編集ツール対応:TXT、HTM、 PPF、DOC、 DOCX、XLSX、XLS、PDF、 JTD、JTDC
他製品との連動 <ファイル連携>
震度支承(支承設計)
<保存>
UC-win/Road

製品購入/お問い合わせ窓口


製品購入/お問い合わせ窓口

■FORUM8 オーダーページで購入

製品購入 - オーダーページ にて、バージョンアップ・新規製品・各種サービスの御見積作成・申込・決済ができます。

クレジット利用や、分割払いシステムでの購入も可能です。

ご質問は、バージョンアップセンタ(vc@forum8.co.jp)までお気軽にお問い合わせ下さい。

■ショッピングサイトで購入

下記のショッピングサイトでの購入も可能です。

amazon.co.jp 詳細ページへ

Yahoo!ショッピング 詳細ページへ

楽天市場

■ お問い合わせ

全国のFORUM8営業所がサポートしています。 >> 営業窓口

購入またはホームページ全般に関するご質問は、forum8@forum8.co.jpまでお気軽にお問い合わせ下さい。

画面サンプル

▲メイン画面

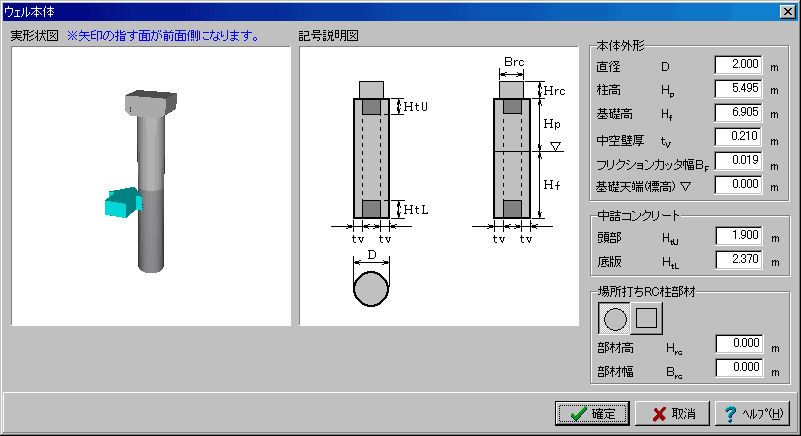

▲本体形状入力画面

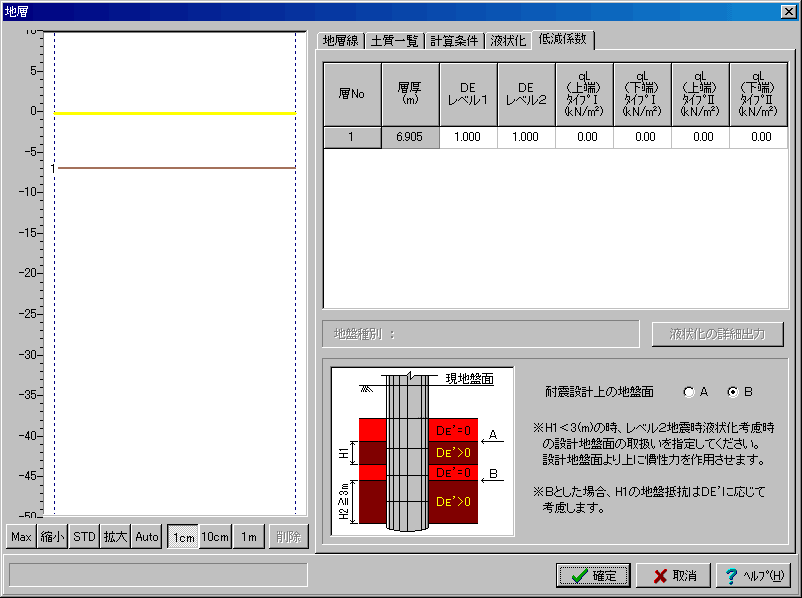

▲地層入力画面

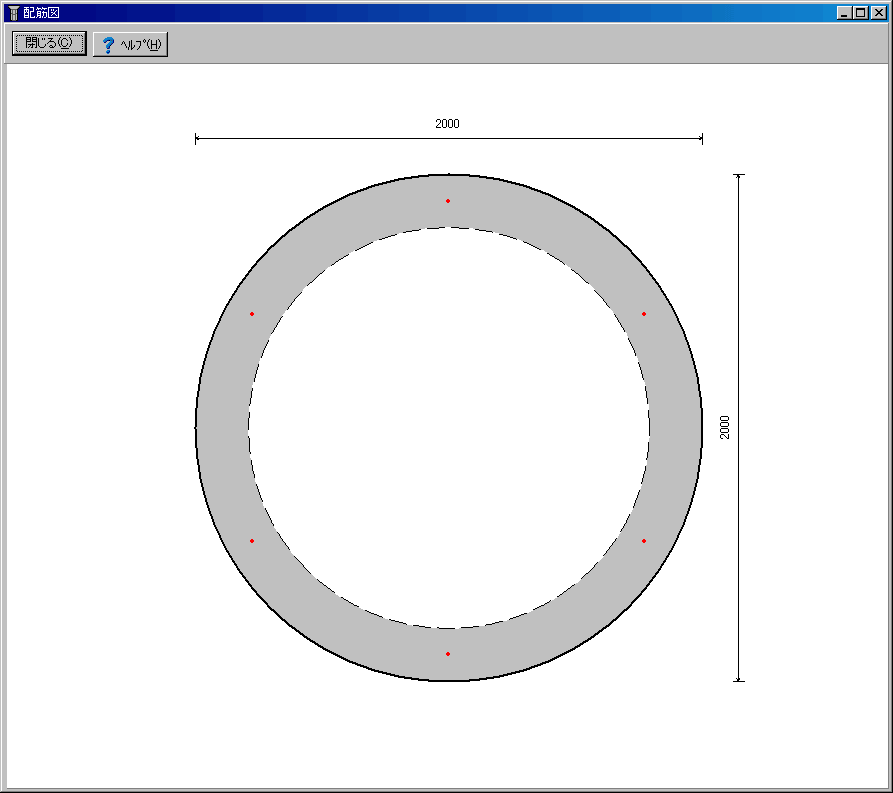

▲PC鋼棒配置確認画面

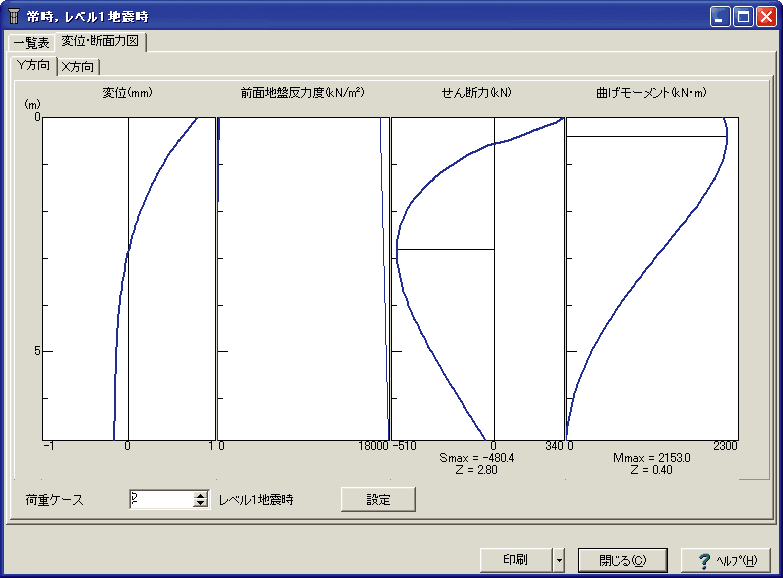

▲安定計算結果(変位断面力図)

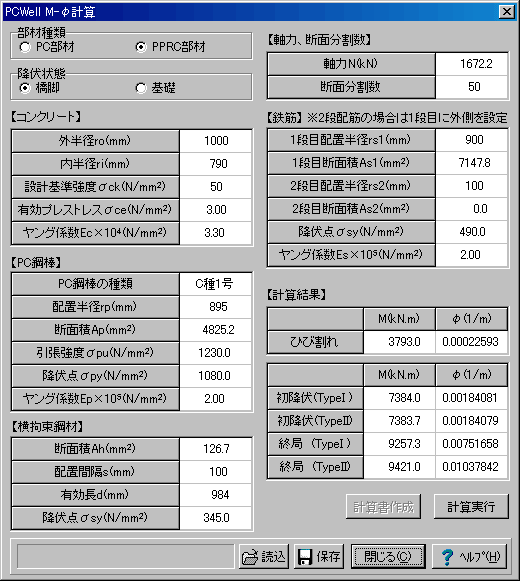

▲付属計算(M-φ計算)

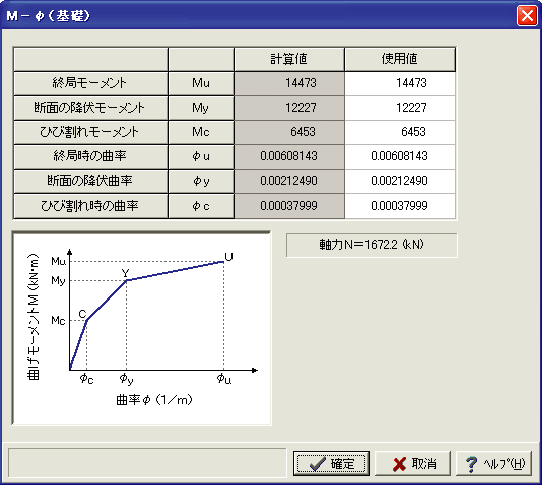

▲付属設計画面

▲結果確認画面

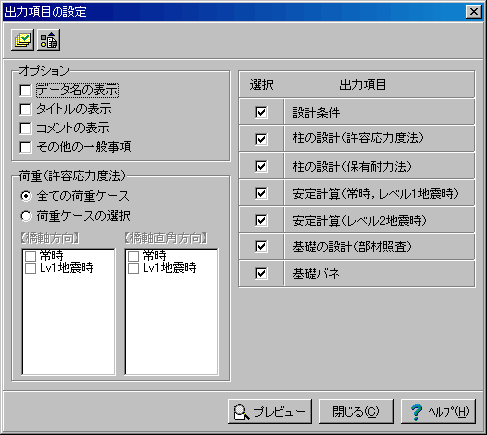

▲出力項目の設定

▲印刷プレビュー


PDF出力例 (3D PDF対応の3次元モデル挿入)

サンプルデータ
( 184P, 2,070KB )
設計対象 : 橋脚、基礎
柱部材 : PC
基礎部材 : PPRC

1.適用範囲

製品概要は?

「PCウェル工法 設計・施工マニュアル -設計編-(平成14年3月 PCウェル工法研究会)」に基づき、パイルシャフト構造のPCウェル式橋脚について、許容応力度法、地震時保有水平耐力法による柱および基礎の照査を行います。

主な特長は?

・柱部はPPRC部材。基礎部はPC部材、PPRC部材から選択が可能
・単独でファイル保存、読込、計算書出力が可能なM-φ算定機能(付属設計機能)
・H14道路橋示方書・同解説Ⅴ耐震設計編(解7.4.1)の最低耐力照査に対応
・中詰土砂考慮の有無が指定可能
・地層数は最大20層までサポート
・液状化の判定、土質定数の低減係数の計算、流動化が生じる場合の流動力の計算に対応


適用形状について

新設設計(パイルシャフト構造のみをサポート)

・柱部はPPRC部材。基礎部はPC構造またはPPRC構造より選択可能。
・はり形状:はり式(矩形)、張り出し式
・柱、基礎形状:テーパー無し、中空円形断面のみに対応。
・RC部材:はり下部にRC部材(重量のみに考慮)を設置可能


他の製品と連動機能は?

震度算出(支承設計)」との連動が可能。

適用基準及び参考文献は何か?

「PCウェル工法 設計・施工マニュアル(設計編)」平成14年3月 PCウェル工法研究会
「道路橋示方書・同解説 I 、III、IV、V」平成14年3月 社団法人日本道路協会
「道路橋の耐震設計に関する資料」平成9年3月 社団法人日本道路協会
「わかりやすいケーソン基礎の計画と設計」平成10年11月 総合土木研究所
「杭・ケーソン・鋼管矢板および地中連続壁基礎の設計計算例」2000年2月 (株)山海堂


 >> サポートページ PCウェル式橋脚の設計計算 Q&A集
