耐候性大型土のうを用いた積層工法の設計計算プログラム

耐候性大型土のうの設計計算 Ver.3

初版リリース:2013.06.21/最新Ver.リリース:2019.12.23

¥190,300(税抜¥173,000)

プログラム概要

「耐候性大型土のう」は従来の土のうよりも強さ特性および耐候性などに優れる素材で製造された袋材で、本土のうを用いた積層工法は、施工性に優れるために短期間に施工・撤去等を必要とする道路、河川等への仮設構造物や災害復旧工事等に採用されます。
『「耐候性大型土のう積層工法」 設計・施工マニュアル(一般財団法人土木研究センター 令和5年5月)』(以下、マニュアルと記す)に準拠し、耐候性大型土のうを用いた積層工法の設計計算を行うプログラムです。

▲メイン画面

▲結果確認(全体安定)


適用
基準
「耐候性大型土のう積層工法 設計・施工マニュアル」
(一般財団法人土木研究センター 令和5年5月)
構造
形式
・土留め・護岸型(5列-20段までの積み上げに対応)
・締切工型(最下段個数20個-20段までの積み上げに対応)
照査
内容
・内的安定(袋体の耐力照査)  ・外的安定(滑動、転倒、支持力)
・全体安定(円弧すべり)  ・危険水位の算出  ・安全勾配の算出
その他 ・マニュアルに記載されている標準断面図集の各断面図条件のセット機能

▲機能および特長

関連情報

◆新製品情報
耐候性大型土のうの設計計算 Ver.3(Up&Comming’20 新年号掲載)
◆関連セミナー
大型土のう/補強土壁の設計体験セミナー

Ver.3.0.0 改訂内容<2019年 12月 23日リリース>

  1. 『耐候性大型土のう積層工法 設計・施工マニュアル 平成29年10月』に対応
    1. 基礎端を通る支持力的な安定計算(円弧すべり)の検討対応
    2. 基礎部の余裕袋体の設置に対応
    3. 滑動照査において「河床と袋体との摩擦係数」の考慮に対応
  2. 3Dアノテーション(寸法表示)に対応
  3. 3Dデータファイルの保存について、DXF・DWG形式を追加

プログラムの機能と特長

構造形式

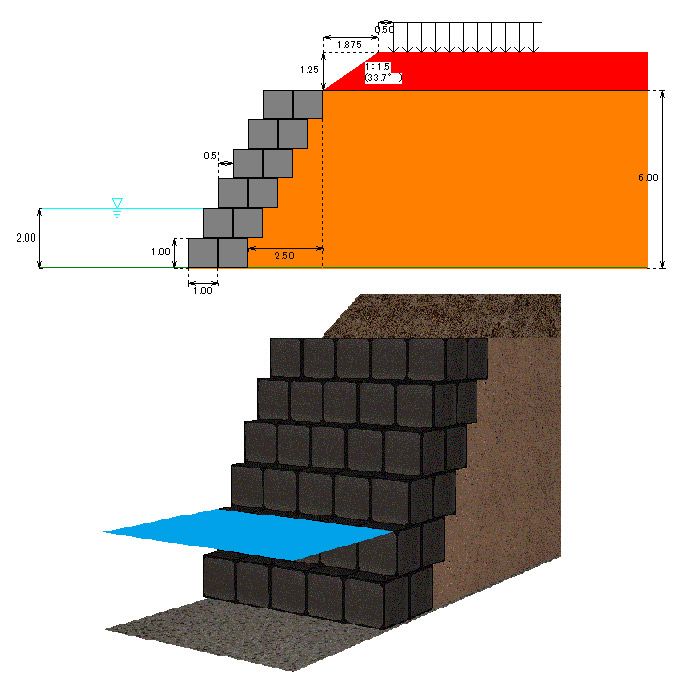

土留め・護岸型

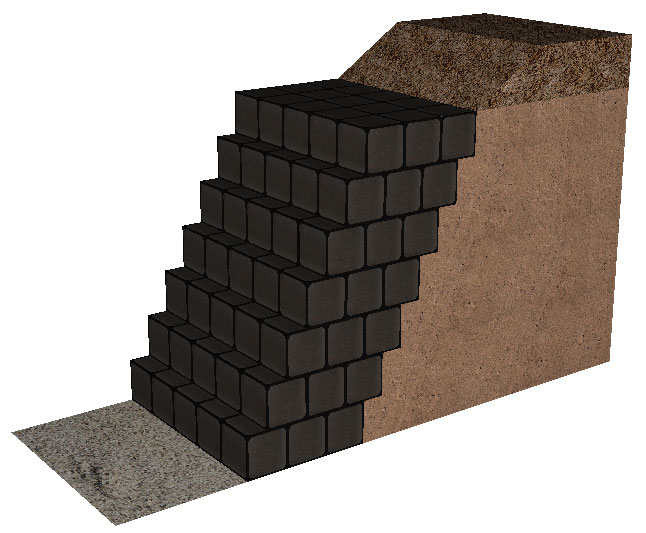

斜面や盛土に対し、もたれ擁壁のように積み上げ、崩壊や浸食を防ぐことを目的として行う積層工法を「土留め・護岸型」とする。仮設土留め工や仮護岸工があてはまり、5列までの設置に対応しております。


▲3列と5列

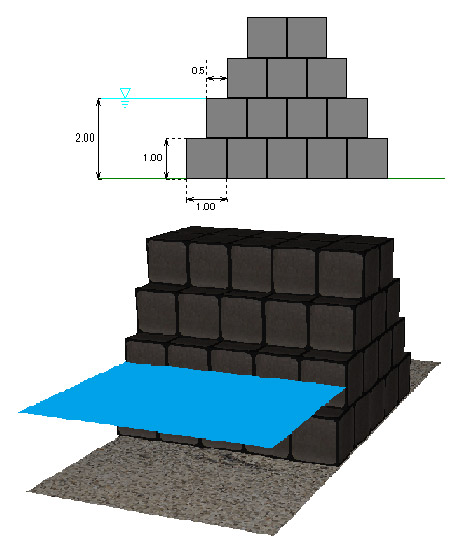

締切工型

河川や水中に構造物を作る際に、袋体と袋体の間に遮水シートを挟み込みつつ山のように積み上げ、遮水を目的として行う積層工法を「締切工型」とする。仮締切工があてはまる。

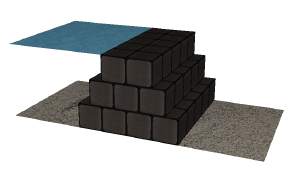

▲締切工型

照査内容

  1. 内的安定(袋体の耐力照査)
  2. 外的安定(滑動、転倒、支持力の照査)
  3. 全体安定(円弧すべり)
    全体安定の計算には弊社製品である「斜面の安定計算」の解析部を採用しており、本プログラムから同製品の入力データを出力し、「斜面の安定計算」側でより詳細な検討を行うことが可能です。 基礎後端を通る支持力的な安定性の検討にも対応しています。

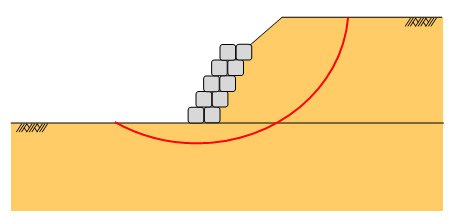

▲全体安定(円弧すべり)

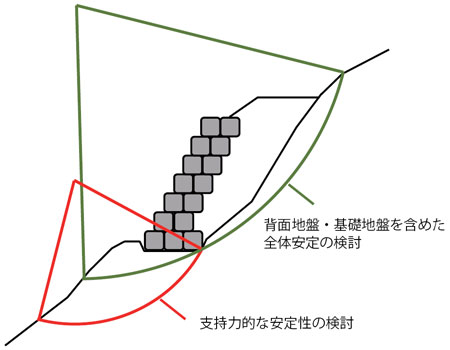

▲支持力的な安定性の検討(円弧すべり)


  1. 危険水位の算出
    内部的に水位を変化させて繰り返し計算を行い、危険水位([1.0<安全係数]となる水位)を算出する機能です。
    計算結果としては、転倒・滑動・支持力照査それぞれについて水位と安全係数の関係グラフが出力されます。
    水位は「前面のみ」、「背面のみ」、「前面と背面の両方同時」のいずれかで変化させることができます。

▲危険水位の算出

▲計算結果(水位と安全係数の関係)

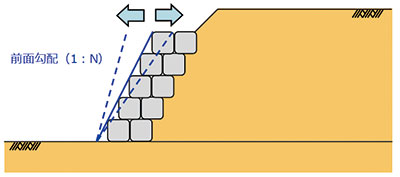

  1. 安全勾配の算出
    土のうの前面勾配を変化させて繰り返し計算を行い、安全勾配([1.0≧安全係数]となる勾配)を算出する機能です。
    危険水位の算出と同様に転倒・滑動・支持力照査それぞれについて勾配と安全係数の関係グラフが出力されますので、どの勾配が安全(危険)なのか容易にわかります。

▲安全勾配の算出

主な積層工法

  1. 仮設土留め工:背面側がのり面や斜面で、前面側が何も無い場所での積層。
  2. 仮締切工:背面側に何も無く、前面側に水を湛えている場所での積層。
  3. 仮護岸工:背面側が斜面や盛土となっており、前面側に水を湛えている場所での積層。
  4. 災害復旧工:本プログラムでは未対応ですが、条件により「土留め・護岸型」と考えられる場合は検討可能と思われます。

1.仮設土留め工

2.仮締切工

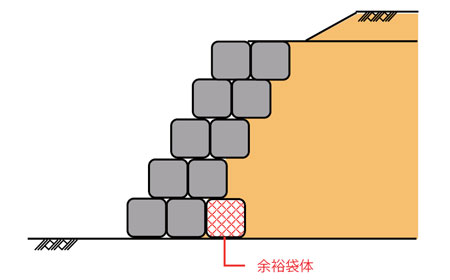

基礎部の余裕袋体の設置

構造体の最下段に1袋分の袋体(余裕袋体)を配置することが可能です。この袋体は主に基礎地盤に作用する地盤反力を低減させる目的で配置しますが、マニュアルの記載に従い安定検討には考慮しませんので、主に描画の対応となります。ただし、円弧すべりの検討ではこの袋体を考慮しないと危険側の計算になることも考えられるため、余裕袋体を円弧すべりのモデルに考慮するか否かを選択できます。


▲基礎部の余裕袋体の設置

滑動照査における「河床と袋体との摩擦係数」の考慮

耐候性大型土のうは仮設土留め構造物や仮護岸工、または仮締切工などに利用されます。滑動に対する安定性の検討に用いる摩擦係数として「仮締切工及び仮護岸工」の場合に「河床と袋体との摩擦係数」の考慮が可能です。


適用

対象部位

設計に用いる摩擦係数

仮設土留め構造物

袋体と袋体との摩擦係数

0.5

土と袋体との
摩擦係数

礫質土

0.6

砂質土

0.5

粘性土

0.4

仮締切工及び仮護岸工

河床と袋体との摩擦係数

0.4

▲滑動に対する安定性検討に用いる摩擦係数

標準断面図データのセット機能

マニュアルに記載されている標準断面図集の各断面モデルをセットすることができます。

背面水位の考慮に対応

特に仮護岸工の場合、背面側に水位がある場合がありますが、背面水位を考慮した計算に対応しております。
背面水位は試行くさび法による土圧計算や静水圧の計算はもちろん、全体安定(円弧すべり)の計算にも考慮されます。

適用基準及び参考文献

  1. 「耐候性大型土のう積層工法」設計・施工マニュアル 令和5年5月 財団法人土木研究センター
  2. 「耐候性大型土のう積層工法」設計・施工マニュアル 平成29年10月 財団法人土木研究センター
  3. 道路土工 擁壁工指針 平成24年7月 社団法人日本道路協会

プログラム概要

様々な断面形状を持つ鉄筋コンクリート断面の応力度計算、必要鉄筋量、最小鉄筋量、抵抗モーメント、終局モーメント、初降伏モーメントの計算と、限界状態設計法による断面照査を行うプログラムです。
適用断面は、定形パターンとして9種類、任意形パターンとしてブロック(一軸曲げ)、任意二軸、小判二軸、矩形二軸の4種類に対応しています。最小鉄筋量は定形パターンおよびブロック(一軸曲げ)の断面に限り、「建設省標準設計」または「道路橋示方書」に基づき計算します。

関連情報

◆新製品情報
RC断面計算 Ver.7(平成24年道示対応版)(Up&Comming’15 盛夏号掲載)

プログラムの機能と特長

特長

断面形
パターン
応力度 必要鉄筋量 抵抗
モーメント
同N-M図 終局
モーメント
同N-M図 最小鉄筋量 降伏
モーメント
矩形*
円形*
小判横*
小判縦*
I 桁
T 桁
ダブルT
箱桁*
円孔ホロー*
ブロック*
任意二軸*
小判二軸*
矩形二軸

*:中空断面可  ◎:計算可  -:計算不可


限界状態設計法の照査は、矩形(ハンチなし・中空部なし)、円形・円環、I形、T形、箱形(1室、ハンチなし)に限定されます。また、鉄筋以外の材料及び、ねじりに対する疲労限界状態の照査は行なっていません。


  1. 全パターンで、断面諸量として、断面積、断面二次モーメント、図心位置、ねじり定数(任意形断面、ブロックを除く)、型枠面積(断面周長m2/m)(ブロックを除く)を計算します。
  2. 異なる断面パターンを取り混ぜて最大100ケースまで同時に処理できます。
  3. 断面力ケース毎に応力度の種類を指定した照査が可能です。
  4. サークルハンチを持つ断面形をサポートしています。
    箱桁、円孔ホロー桁では下床版の両端、張出床版の付け根にサークル状のハンチを設置できます。


また、矩形ではハンチの設置の仕方により下図のような断面を取り扱えます。



  1. 鋼材種類として鉄筋、PC鋼材、鋼板を混在使用可能、外ケーブルにも対応しています。
  2. 斜引張鉄筋に対し、鉄筋規格を指定することが可能です。
  3. 鉄筋材質は2種類使用できます。
  4. 鉄筋の入力段数は、100段まで入力可能です。
  5. 斜引張応力度の算出位置を選択できます。
    1. τmax発生位置:最大せん断応力度τmaxが生じる位置
    2. σI最大位置:斜引張応力度σIが最大となる位置
    3. 図心及びウェブ幅:図心及びウェブ幅が最も薄くなる位置にて算出した中で最も厳しい値
  6. 無筋コンクリートの応力度計算をサポート。二軸系の断面タイプでも計算できるので、任意形状のフーチング基礎に2方向のモーメントと鉛直力が作用したときの地盤反力度の計算などにも利用できます。
  7. 主鉄筋データの入力は、以下の2つから選択可能。
    1. Type1:従来の入力方法
    2. Type2:今回追加した入力方法で横方向の配置情報を追加
      Type2を使用すると、断面のどの位置にも鉄筋、PC鋼材などを配置でき、断面図にはその配置状況がポチ筋で表示されます。
      設計図面どうりの配置が可能なので、面内方向と面外方向のM-φ曲線を同時に精度良く計算することができます。
  8. 面内マイナス、面外(90度回転)の計算(終局、初降伏、ひびわれ)をサポートしています。
  9. 材料データの常用値を内部セットしており、修正も可能です。
  10. 断面形の登録機能、再利用のためのコピー・編集機能をもっています。
  11. 付着応力度の計算に対応。箱、ホロー桁のハンチあり形状の面外方向計算対応。

鋼材有効応力度σpe PC鋼材と鉄筋が混在するPRC断面の照査に使用します。
有効高さd せん断計算用の有効高さ入力。(0.0の場合、内部計算)
τaの準拠基準 道示III、道示IV、土工指針から選択できます。
Asminの準拠基準 道示III、道示IV、建設省標準設計、bd(有効断面積)、Ac(コンクリート断面積)から選択します。
σc~εc曲線の種類 終局、降伏モーメント計算時のσc~εc曲線を道示III、道示V(タイプ1、2)、コンクリート充填橋脚、設計要領H9(タイプ1、2)、設計要領H18(タイプ1、2)、標準示方書(2007)の10種類の中から選択から選択できます。
εcu発生位置 終局モーメント計算時に、コンクリートの剥離を考慮します。
τmax算出方法 初等はり理論(全断面有効、引張無視)かτ=S/(bjd)かを選択できます。
円、小判のτm算出式 τm=S/Acかτm=S/bdかを選択できます。
せん断耐力の準拠基準 道示IV、道示V(タイプ1、タイプ2)から選択できます。

  1. 一覧表出力及び詳細な出力スタイルの設定が可能な高品位出力をサポートしています。

RC断面計算データ活用

登録断面、FRAMEデータの利用が可能。面倒な動的解析データ作成に役立ちます。


UC-1 for SaaS RC断面 WebサーバAP設計計算

SaaS(サース)とは、Software as a Serviceの略で、ソフトウェアをネットワーク(インターネット)経由のサービスとして提供する形態を示し、クラウドコンピューティングサービスの一形態とも言われています。
従来から主流となっているソフトウェア流通形態では、ユーザはソフトウェアベンダからアプリケーションソフトをパッケージ購入ないしダウンロードし、ユーザ側のコンピュータにインストールして利用するのに対し、SaaSではプログラムはソフトウェアベンダの管理するサーバ上に設置し、ユーザはWebブラウザなどを利用してネットワーク上からこのプログラムに入出力アクセスして利用する形態となります。


>> UC-1 for SaaS 製品価格

UC-1 for SaaS アプリケーション接続概念図

特長

UC-1 for SaaS RC断面計算は新たにWebサーバアプリケーション化を行った鉄筋コンクリート断面の応力度計算、断面照査システムで、許容応力度法による断面照査、限界状態設計法による断面照査等、ベース製品と同等の機能をサポートしています。


▲従来製品と同等の断面形状、照査結果出力をサポート


対応機能 UC-1
RC断面計算
UC-1 for SaaS
RC断面
旧データ形式(.rcd)読込
登録断面ファイル読込、編集
基準値データファイル保存
断面諸量計算
許容応力度法 曲げ応力度/せん断照査/終局モーメント/終局NM図/抵抗モーメント/抵抗NM図/最少鉄筋量/必要鉄筋量/初降伏モーメント/面内マイナス(終局・NM図・初降伏)/面外(終局・NM図・初降伏)
限界状態設計法 曲げ・軸方向耐力(終局)/せん断耐力(終局)/ねじり耐力(終局)/曲げひびわれ(終局)/せん断ひびわれ(使用)/ねじりひびわれ(使用)/曲げ疲労(疲労)/せん断疲労(疲労)
計算設定一覧・断面寸法一覧入力・断面力一覧入力
基準値入力
計算書ファイル出力(テキストファイル/PPFファイル/Wordファイル)
計算書印刷プレビュー機能
サンプルデータ
ヘルプの利用
Internet利用による問い合わせサポート

▲従来製品との機能比較表

適用基準及び参考文献

  1. コンクリート標準示方書 設計編 [平成8年] [2007年] [2012年]、構造性能照査編 [2002年] 土木学会
  2. 道路橋示方書・同解説 I 共通編、III コンクリート橋編、IV下部構造編、V耐震設計編 日本道路協会
  3. 建設省 標準設計
  4. 鉄道構造物等設計標準・同解説(平成16年) 鉄道総合技術研究所
  5. 鉄道構造物等設計標準・同解説-コンクリート構造物 SI単位版 鉄道総合技術研究所
  6. 連続繊維シートを用いたコンクリート構造物の補修補強指針 コンクリートライブラリー 土木学会
  7. コンクリート部材の補修・補強に関する共同研究報告書(Ⅲ) -炭素繊維シート接着工法による道路橋コンクリート部材の補修・補強に関する設計・施工指針(案)- 平成11年12月 建設省土木研究所
  8. 日本道路公団 設計要領第二集 5章耐震補強(平成9年11月)
  9. 設計要領第二集 橋梁保全編 6章耐震設計(平成18年4月) 東・中・西日本高速道路株式会社

※ 2021年4月からの消費税総額表示義務化に伴い、価格表記を「税抜」から「税込」へ移行いたします。

製品価格

本体価格

価格は税込表示です

■本体価格

製品名 価格
耐候性大型土のうの設計計算 Ver.3 ¥190,300(税抜 ¥173,000)

■フローティングライセンス価格

本体価格の40%を追加いただくことで、誰でも、どこでも、どのPCでも製品の利用が可能となります。

製品名 価格
耐候性大型土のうの設計計算 Ver.3 ¥76,120(税抜 ¥69,200)

>>ライセンス形態についての詳細はこちら

サブスクリプションサービス 契約価格


サブスクリプションサービス 契約価格

■サポート内容
・バージョンアップ無償提供  ・電話問合せテクニカルサポート
・問合せサポート(電子メール、FAX)  ・ダウンロードサービス  ・保守情報配信サービス

※ライセンス管理コスト削減、製品ご利用形態ニーズ多様化への対応を充実させることを目的として、従来の保守・サポート形態からより便利な、「サブスクリプションサービス」へ順次移行いたします(2016年4月1日~)。

価格は税込表示です

対象製品 初年度 1年
サブスクリプション(耐候性大型土のうの設計計算 Ver.3) 無償 ¥76,120(税抜 ¥69,200)
サブスクリプション(耐候性大型土のうの設計計算 Ver.3 フローティング) ¥106,568(税抜 ¥96,880)

レンタルライセンス/レンタルフローティングライセンス価格


■レンタルライセンス:短期間での利用により、低廉な価格でのライセンス利用が可能

■レンタルフローティングライセンス:ライセンスの認証をWeb経由で受ければ、誰でも、どこでも、どのPCでも製品の利用が可能

■レンタルアクセス:既に購入済みの製品の利用ライセンス数を増やす事が可能です。事前契約により、レンタルライセンス期間(1ヵ月~3ヵ月)の単位で自動的にライセンスが付与されます。利用実績に応じて後日請求いたします。事前申込価格として、レンタルライセンス価格の15%引きとなります。ユーザ情報ページにてお申込みいただけます。

※サービス強化、利便性向上を図る目的で「レンタルライセンス/レンタルフローティングライセンス」を2007年9月3日より提供を開始しました。

※レンタルライセンス/レンタルフローティングライセンス開始後の期間変更は出来ません。期間延長の場合は再申込となります。

レンタルライセンス/レンタルフローティングライセンス

価格は税込表示です

■レンタルライセンス

対象製品 2ヶ月 3ヶ月 6ヶ月
耐候性大型土のうの設計計算 Ver.3 ¥85,635 ¥100,859 ¥123,695

■レンタルフローティングライセンス

対象製品 2ヶ月 3ヶ月 6ヶ月
耐候性大型土のうの設計計算 Ver.3 ¥142,725 ¥169,367 ¥209,330

アカデミー価格


教育関係者、研究者、学生などの教育目的のご利用に向けて、アカデミーライセンスを提供しています。

アカデミー価格

価格は税込表示です

製品名 アカデミー価格
耐候性大型土のうの設計計算 Ver.3 ¥152,240(税抜 ¥138,400)

バージョンアップ開発履歴


バージョンアップ開発履歴

■バージョンアップ、リビジョンアップ(無償保守)の主な内容を一覧にしています。
旧版改訂、リバイバル版リリース時などの場合にご参考ください。

 耐候性大型土のうの設計計算 Ver.3
バージョン リリース日 主なバージョンアップ内容
3.0.0 19/12/23
  1. 『耐候性大型土のう積層工法 設計・施工マニュアル 平成29年10月』に対応
    1. 基礎端を通る支持力的な安定計算(円弧すべり)の検討対応
    2. 基礎部の余裕袋体の設置に対応
    3. 滑動照査において「河床と袋体との摩擦係数」の考慮に対応
  2. 3Dアノテーション(寸法表示)に対応
  3. 3Dデータファイルの保存について、DXF・DWG形式を追加

動作環境


動作環境

OS Windows 10 / 11
CPU OSのシステム要件を満たし、問題なく動作する環境
必要メモリ(OSも含む) OSのシステム要件を満たし、問題なく動作する環境
必要ディスク容量 約50MB以上(インストール時及び実行時含む)
ディスプレイ(画面解像度) 1024×768以上
入力データ拡張子 F4D
ファイル出力 F8出力編集ツール対応:TXT、HTM、 PPF、DOC、 DOCX、PDF、 JTD、JTDC
3Dデータファイル:3DS、DXF、DWG

製品購入/お問い合わせ窓口


製品購入/お問い合わせ窓口

■FORUM8 オーダーページで購入

製品購入 - オーダーページ にて、バージョンアップ・新規製品・各種サービスの御見積作成・申込・決済ができます。

クレジット利用や、分割払いシステムでの購入も可能です。

ご質問は、バージョンアップセンタ(vc@forum8.co.jp)までお気軽にお問い合わせ下さい。

■ショッピングサイトで購入

下記のショッピングサイトでの購入も可能です。

Yahoo!ショッピング 詳細ページへ

楽天市場

■ お問い合わせ

全国のFORUM8営業所がサポートしています。 >> 営業窓口

購入またはホームページ全般に関するご質問は、forum8@forum8.co.jpまでお気軽にお問い合わせ下さい。

画面サンプル

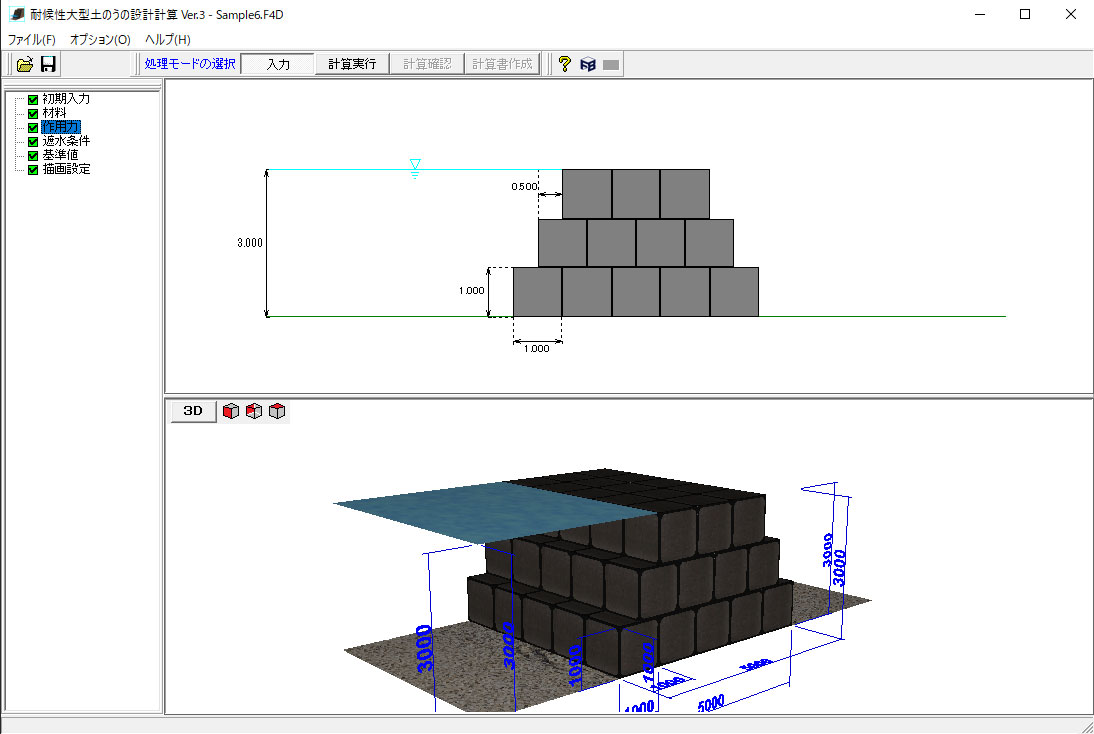

▲メイン画面

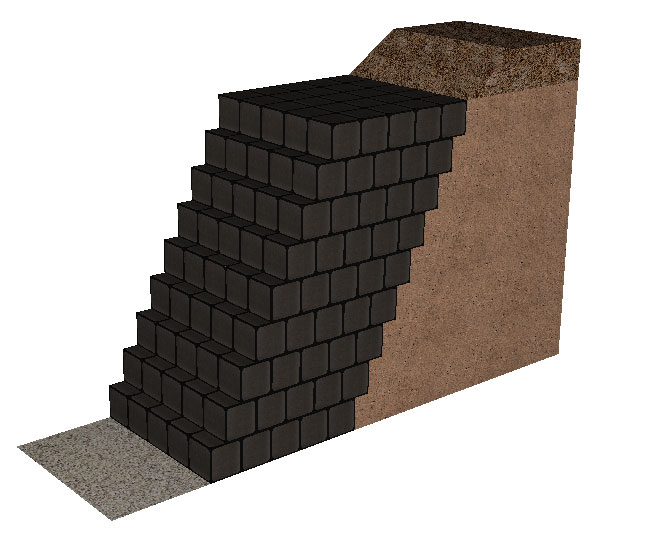

▲土留め・護岸型

▲締切工型

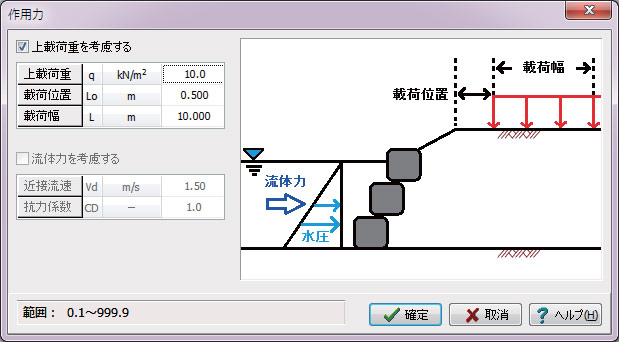

▲作用力

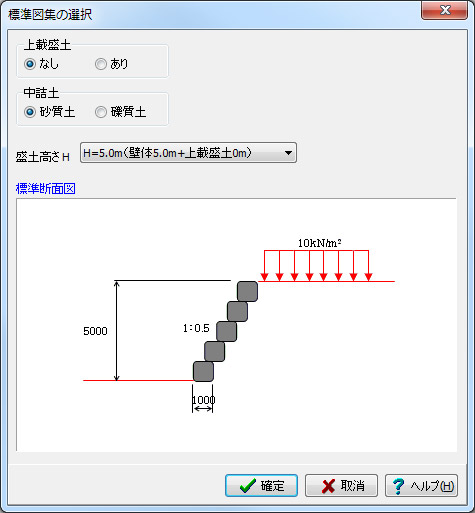

▲標準断面データのセット機能

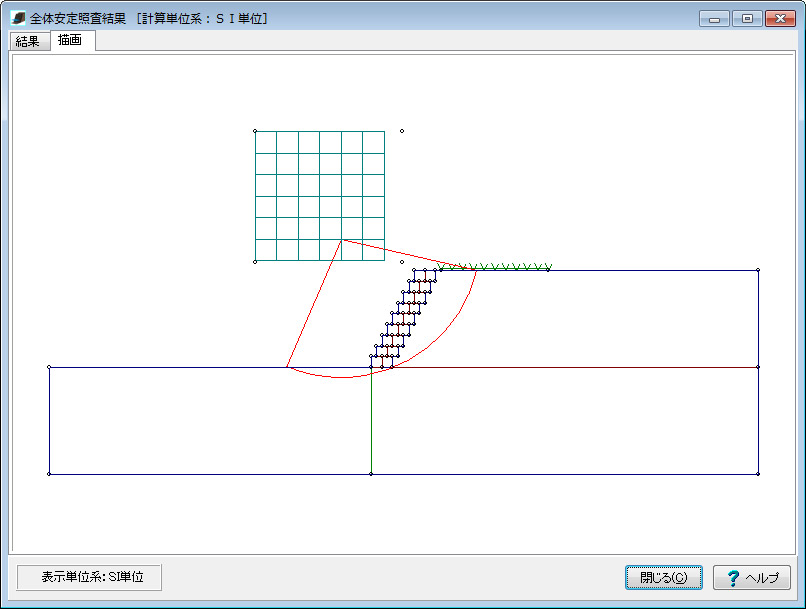

▲結果確認(全体安定)



1.適用範囲

製品の特長は?

本製品では「耐候性大型土のう積層工法 設計・施工マニュアル」に準拠した設計計算が可能です。「土留め・護岸型」「締切工型」に対応しています。

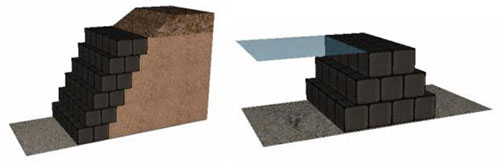

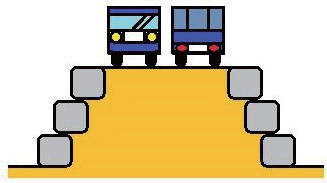

▲左:土留め・護岸型、右:締切工型


主な機能は?

「内的安定の照査(袋体の耐力照査)」「外的安定の照査(滑動、転倒、支持力)」「構造体を含む全体安定の照査(円弧すべり)」が可能です。またマニュアルに記載されている標準断面図集の各断面図の条件を予め用意されたリストから選択し、入力データとして容易にセット可能な機能などがあります。



適用基準は?

適用基準は下記の通りです。


  1. 「耐候性大型土のう積層工法」設計・施工マニュアル 令和5年5月 財団法人土木研究センター
  2. 「耐候性大型土のう積層工法」設計・施工マニュアル 平成29年10月 財団法人土木研究センター
  3. 道路土工 擁壁工指針 平成24年7月 社団法人日本道路協会
