          3ds Maxで動作するVR都市モデル自動生成ツール、Pov-rayデータインポートツール
          初版リリース日 : '11.04.05

          >> ダウンロード (City Design Tool Vectorフォーラムエイトのページ)
UC-win/Road 製品ページ
UC-win/Road 製品ページ
フリーウェア・シェアウェアのページ
製品詳細

  プログラム概要
ライン
このソフトは2つのツールで構成されています。
3ds Maxで動作する、VR都市モデルを自動生成するツールとPov-rayデータをインポートするツールです。
なお、このツールはフリーウェアとして公開しておりますので、自由にダウンロードしてお使いいただけます。

  >> ダウンロード (City Design Tool Vectorフォーラムエイトのページ)

City Design
  • VR都市モデルを自動生成するためのツールです。
    誰にでも簡単に作成できる画像データとドローイングデータから、建物や敷地を自動生成することができます。
    AutoDesk社の3DS Max 2010のためのプラグインとして開発されています。生成されたモデルは、3Dゲームなどの汎用フォーマットである3DSファイルとして保存され、VRツールの1つである当社製品のUC-win/Roadで利用することが可能です。

Povray To Max
  • UC-win/Roadの道路データ及び交差点データを、Pov-rayファイルを通して3DS Maxへと出力するツールです。

  関連情報
新製品紹介

サポートトピックス

 ■ City Design ケーススタディ

実際に開発されたツール “City Design”の使い方を事例を挙げながら説明します。
ここではAutodesk 3DS Max 2010のバージョンの3DS Maxを使用し、レンダリングにChaos GroupのV-ray 1.5.3を利用しています。

  1. 道路の作成
    作成したIllustratorファイルを読み込み、道路ポリゴンが生成される。
    画像をクリックすると大きな画像が表示されます。

  2. 敷地の作成
    作成したIllustratorファイルを読み込み、敷地が生成される。
    画像をクリックすると大きな画像が表示されます。

  3. 区画の生成
    作成した画像ファイルを読み込み、各々の区画が1つのオブジェクトとして作成される。
    画像をクリックすると大きな画像が表示されます。

  4. 標高データの取得
    作成した画像ファイルを読み込み、各々の区画がDEMから標高データを取得し、区画の土台を作成する。
    画像をクリックすると大きな画像が表示されます。

  5. 建物生成
    以下のような建物群が自動生成される。
    画像をクリックすると大きな画像が表示されます。

  6. テクスチャのレンダリング
    レンダリングされたテクスチャ、建物モデルが書き出される。
    画像をクリックすると大きな画像が表示されます。

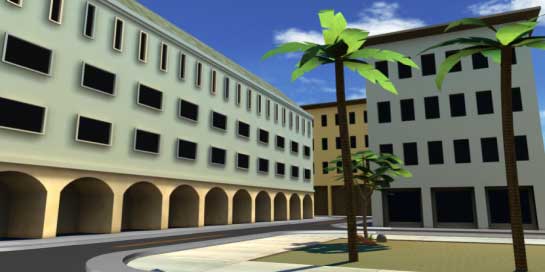

  7. UC-win/Roadへのインポート
    モデルリストのメタファイル及び建物のモデルファイル.3ds とテクスチャファイル.jpgをUC-win/Roadのプラグインを使用し取り込む。
    画像をクリックすると大きな画像が表示されます。
    画像をクリックすると大きな画像が表示されます。 画像をクリックすると大きな画像が表示されます。

 ■ Povray to Max ケーススタディ

UC-win/RoadからPov-Ray出力した道路データを3ds Maxにインポートします。

● UC-win/Roadデータ



↓
画像をクリックすると大きな画像が表示されます。

● 3ds Maxにインポート



↓

画像をクリックすると大きな画像が表示されます。

● 3ds Maxでレンダリング

画像をクリックすると大きな画像が表示されます。


■動作環境
  • WindowsVista(64bit)、XP、3Dstudio Max 2010、UC-win/Road 3.4.12での動作を確認しています。

■作者
  • アリゾナ州立大学プリズム研究所 小林佳弘、 株式会社フォーラムエイト

■注意事項
  • このソフトはフリーソフトです。このソフトを販売することはできません。
    このソフトを改変した際は報告、公開を前提とさせていただきます。


■3ds Max 2010 開発元 : AutoDesk社 http://www.autodesk.co.jp/

                     社名、製品名は一般に各社の登録商標または商標です。
