UC-win/Road  写真処理拡張プラグイン
¥232,000(税別)
レンタル ¥69,600〜(税別)



サブスクリプション
ライセンスパック

レンタルライセンス/フローティングライセンス


Windows Vista/7/8 対応
  UC-win/Road 写真処理拡張プラグイン

写真画像を用いて点群データを着色。
初版リリース : '14.04.25

UC-win/Road 製品ページ
UC-win/Road 製品情報
UC-win/Road Drive Simulator
UC-win/Road ドライブ・シミュレータ
UC-win/Road 体験シミュレータ
UC-win/Road 体験シミュレータ

Products Guide
製品カタログ(PDF)
Roadカタログ
ダウンロード(PDF)
製品詳細価格/購入

  プログラム概要
ライン

本プラグインは、3次元レーザスキャナー等で計測した3次元点群データに対し、画像を用いて着色する(色情報を与える)ものです。
計測時の気象条件(天候や明るさ)等により点群の色情報の精度が低い場合に、別途用意した写真により精度の高い色情報を 付与したり、計測機器の仕様のため元々色情報が存在しないデータにおいても色情報を付与したい場合に用います。

※写真処理拡張プラグインのご利用には、点群モデリングプラグインが別途必要になります。

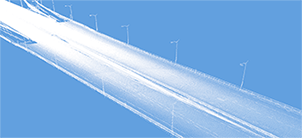

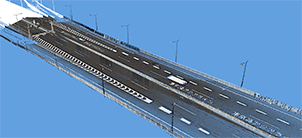

▲遠景・着色前 ▲遠景・着色後

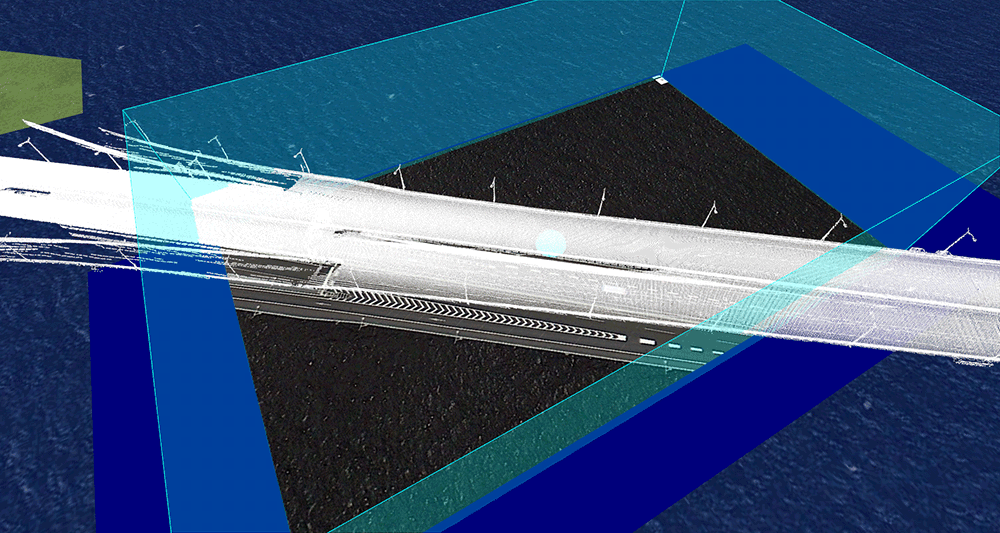

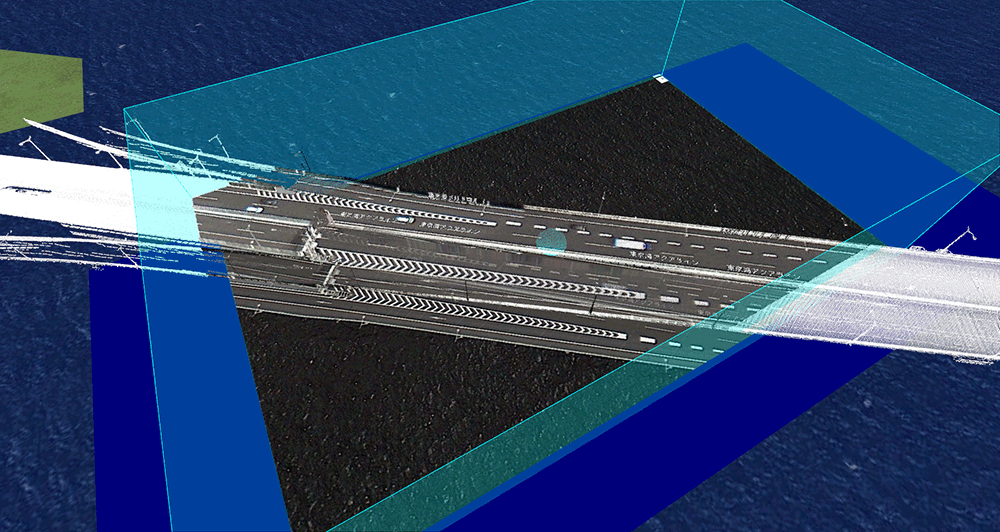

▲拡大・着色前 ▲拡大・着色後


  プログラムの特長
ライン
点群モデリングプラグインのメイン画面から着色を設定する部分を制御します。
[注意]:写真処理拡張プラグインを使用するには別途ライセンスが必要です。
写真処理拡張プラグイン有効の場合、点群モデリングプラグインのメイン画面において、以下の機能が利用可能です。

  • [色付け処理...]ボタン
  • [撮影設定]タブ
  • [撮影位置]タブ
  • [領域]タブ
  • [描画オプション]タブ − [その他]、[視点位置と方向]
  • [ファイルを開く]ダイアログ−[ファイルの種類]−[撮影設定 (*.cfg)]

機能比較
機能 点群モデリングプラグイン
のみ使用時
写真処理拡張プラグイン
使用時
点群データファイルの読み込み
configurationファイルの読み込み ×
中心線点列の作成
地形パッチ生成
色付け処理 ×
インポート/エクスポート設定
点群データ管理
中心線点列制御
道路断面作成支援
configurationの編集 ×
画像撮影位置の確認 ×
点群着色領域の編集 ×
点群描画オプション
着色関係描画オプション ×

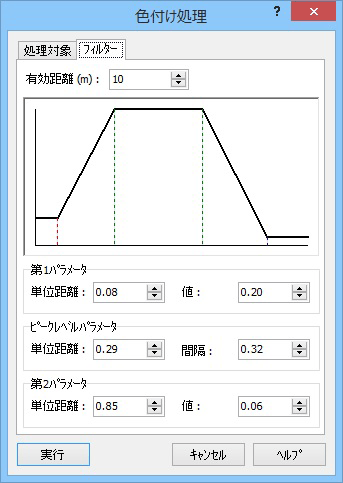

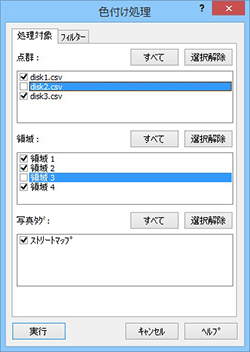

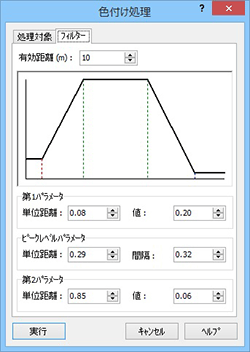

▲色付け処理-フィルタ ▲色付け処理-処理対象
