 はじめに
前号でご紹介しましたように、「UC-1エンジニア・スイート(UC-1 Engineer's Suite)」は、設計CADソフトウェアであるUC-1シリーズ各製品の新しいセット版の総称です。4月から7月にかけて、8つのカテゴリー全ての初版をリリースいたしました。本号からUC-1エンジニア・スイートの構成製品の最新版情報などを保守情報として掲載して参ります。

UC-1エンジニア・スイートの構成製品は、クラウド機能などを有しており、UC-1製品(以下、「単独製品」とします。)とは別プログラムとしておりますが、単独製品のバージョンアップ,リビジョンアップを随時組み込みます。以下に、UC-1エンジニア・スイートの構成製品の中で、単独製品とともに追加・拡張した主な機能をご紹介いたします。
 下部工基礎スイート:自動設定機能
下部工基礎スイートの「橋脚の設計」,「橋台の設計」のリビジョンアップで対応しました自動設定機能をご紹介いたします。

自動といいましても全てを自動的に決定することは極めて困難ですので、ある程度の制約の下での機能になります。

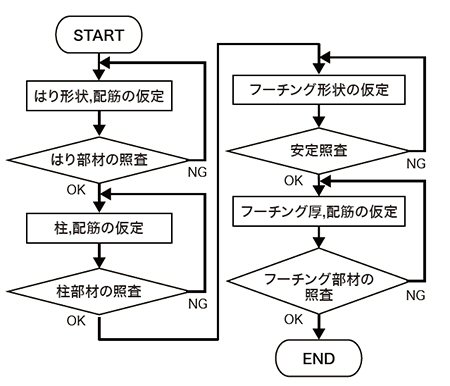

「橋脚の設計」での自動設定は、設計水平震度,上部工反力,分担重量や基本的な橋脚形状などの設計条件が与えられた状態として、自動トライアル計算を行って、形状寸法,配筋を決定する機能です。プログラムでは、トライアル計算した形状寸法,配筋状態に対する判定結果および許容値・制限値に対する安全率を表示し、このなかから選択していただいた形状寸法,配筋状態を通常モードの入力に反映させて再計算できるようにしています。なお、対象としているのは、新設の鉄筋コンクリート橋脚で、直接基礎の場合は、フーチングに対しても検討を行います。

以下に、自動設定の対象項目,制限事項を列記します。
  • はり部材:はり下側の絞り高さ/主鉄筋配置、スターラップ径・内周組数/小判形を除く形状を対象
  • 柱部材:主鉄筋配置/帯鉄筋径/形状寸法は入力値に固定/中空断面・テーパーを除く形状を対象
  • フーチング部材:形状寸法/主鉄筋配置、スターラップ径/直接基礎を対象

「橋台の設計」では、従来より、トライアル計算による自動決定機能を有しておりましたが、決定形状が求まらないケースが多々ありました。今回、直接基礎の逆T式橋台を対象にして処理方法を見直しました。

「橋脚の設計」と同様に、設計水平震度や上部工反力等の設計条件は既に与えられているものとし、検討の対象としているのは、新設設計の直接基礎フーチングの形状寸法と配筋です。胸壁,竪壁につきましては、従来からの自動配筋機能をそのまま適用しています。


構造解析上部工スイート (2013/05/13リリース)
Advanced Suite Ver リリース
FRAMEマネージャ 1.0
RC断面計算 (*1) 1.0
鋼断面の計算 1.0
UC-BRIDGE(分割施工対応) 1.0
任意形格子桁の計算 1.0
落橋防止システムの設計計算 1.0
Ultimate Suite Ver リリース
設計成果チェック支援システム 1.0
FRAME(面内)SDK 1.0
PC単純桁の設計 1.0
ポータルラーメン橋の設計計算 1.0
PC上部工の設計計算 1.0
下部工基礎スイート(2013/05/13リリース)
Advanced Suite Ver リリース
橋脚の設計 (*1) 1.2 '13.08.05
橋台の設計 (*1) 1.1 '13.07.08
震度算出(支承設計) (*1) 2.0 '13.08.23
フーチングの設計計算 1.0
杭基礎の設計 (*1) 2.0 '13.09予定
基礎の設計計算 (*1) 2.0 '13.09予定
置換基礎の設計計算 1.0
Senior Suite Ver リリース
ラーメン橋脚の設計計算 (*1) 1.1 '13.08.05
深礎フレーム (*1) 1.0
Ultimate Suite Ver リリース
RC下部工の設計計算 (*1) 1.0
PC橋脚の設計計算 1.0
箱式橋台の設計計算 (*1) 2.0 '13.09予定
ラーメン式橋台の設計計算 (*1) 2.0 '13.09予定

仮設土工スイート(2013/04/11リリース)
Advanced Suite Ver リリース
土留め工の設計 2.0 '13.09予定
たて込み簡易土留めの設計計算 1.0
仮設構台の設計 1.0
二重締切工の設計 1.0
BOXカルバートの設計 1.1 '13.06.10
擁壁の設計 1.2 '13.08.05
斜面の安定計算 2.0 '13.08予定
圧密沈下の計算 1.0
Senior Suite Ver リリース
切梁式二重締切工の設計 1.0
ライナープレートの設計計算 1.0
PCボックスカルバートの設計計算 1.0
アーチカルバートの設計計算 1.0
管の断面計算 1.0
補強土壁の設計計算 2.0 '13.07.18
Ultimate Suite Ver リリース
型枠支保工の設計計算 1.0
クライミングクレーン 1.0
控え壁式擁壁の設計計算 1.0
ロックシェッドの設計計算 1.0
遮音壁の設計計算 2.0 '13.09予定

水工スイート(2013/06/06リリース)
Advanced Suite Ver リリース
BOXカルバートの設計(下水道耐震) 2.0 '13.07.31
マンホールの設計 1.0
調節池・調整池の計算 2.0 '13.09予定
柔構造樋門の設計 1.0
等流・不等流の計算 1.0
洪水吐の設計計算 1.0
Senior Suite Ver リリース
下水道管鉛直断面の計算(RC管,陶管) 1.0
下水道管鉛直断面の計算
   (強プラ管,ダクタイル管)
1.0
下水道管軸方向の計算 1.0
下水道管継手の計算 1.0
配水池の耐震設計計算 1.0
ポンプ容量の計算 1.0
水門の設計計算 2.0 '13.09予定
落差工の設計計算 1.0
ウェルポイント・ディープウェル工法の設計計算 1.0
Ultimate Suite Ver リリース
ハニカムボックスの設計計算 1.0
耐震性貯水槽の計算 1.0
パイプラインの計算 1.0
管網の設計 1.0
水路橋の設計計算 1.0
揚排水機場の設計計算 2.0 '13.09予定
CALS/CADスイート (2013/07/09リリース)
Advanced Suite Ver リリース
UC-Draw 1.0
3D配筋CAD 1.0
UC-Drawツールズ(Slab bridge) 1.0
UC-Drawツールズ(Abutment) 1.0
UC-Drawツールズ(Pier) 1.0
UC-Drawツールズ(Pile) 1.0
UC-Drawツールズ(Earth retaining) 1.0
UC-Drawツールズ(Temporary bridge) 1.0
UC-Drawツールズ(Retaining wall) 1.0
UC-Drawツールズ(U-type wall) 1.0
UC-Drawツールズ(Retaining wall elevation) 1.0
UC-Drawツールズ(Box culvert) 1.0
UC-Drawツールズ(Flexible Sluiceway) 1.0
UC-Drawツールズ(Manhole) 1.0
電子納品支援ツール 1.0
Ultimate Suite Ver リリース
コンクリートの維持管理支援ツール
(維持管理編)
1.0
地震リスク解析 FrameRisk 1.0
橋梁点検システム(国総研版) 1.0
BCP作成支援ツール 1.0

港湾スイート (2013/07/09リリース)
Advanced Suite Ver リリース
UC-Draw 1.0
3D配筋CAD 1.0
UC-Drawツールズ(Slab bridge) 1.0
UC-Drawツールズ(Abutment) 1.0


建築プラントスイート (2013/07/09リリース)
Advanced Suite Ver リリース
建築杭基礎の設計計算 1.0
地下車庫の計算 1.1 '13.08.23
地盤改良の設計計算 1.2 '13.08予定
プラント基礎の設計 2.0 '13.09予定
電子納品支援ツール(建築対応) 1.0


SaaSスイート (2013/07/09リリース)
Advanced Suite Ver リリース
UC-1 for SaaS RC断面計算 1.0
UC-1 for SaaS FRAME面内 1.0
(*1):カスタマイズ版(H14道示)も含みます。
・Seniorには、Advanced、Ultimateには、Advance,Seniorの製品を含みます。
製品構成・価格表
(Up&Coming '13 秋の号掲載)
