New Products
UC−1 エンジニア・スイート
UC-1シリーズ各製品のスイート版。クラウド対応、CIM機能強化

●新規価格 本文参照 ●リリース 2014年10月
UC-1シリーズ
今回は、UC-1 Engineer's Suite初版リリース後に追加された製品について、いくつかピックアップしてご紹介いたします。
 CALS/CADスイート(Ultimate)「橋梁長寿命化修繕計画策定支援システム」
本製品は「道路アセットマネジメントハンドブック」を参考とした道路橋の長寿命化計画の作成を支援するプログラムです。橋梁台帳に基づく橋梁ごとの情報管理、および点検結果を考慮した補修工事の内容・概算工費・対応時期について検討します。

メイン画面では橋梁の3次元モデルや、位置情報を国土地理院の地理院地図で確認することができます。

画像をクリックすると大きな画像が表示されます。

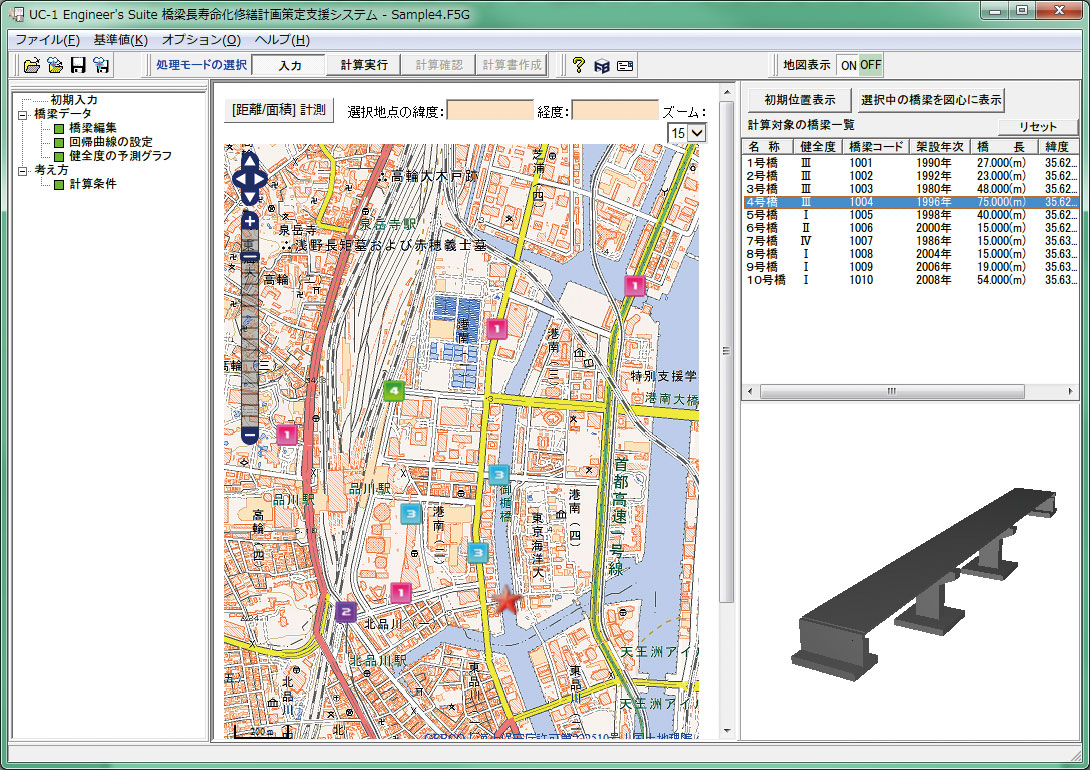

▲図1 メイン画面

橋梁点検を支援するプログラムとして、同スイート製品に『橋梁点検支援システム(国総研版)』がありますが、橋梁の基本諸元や点検結果はこのプログラムデータより読み込むことができるため、点検結果があれば容易に長寿命化検討データを作成することができます。また、平成26年6月に国交省の「道路橋定期点検要領」が改訂されましたが、それに合わせて「道路橋点検表記録様式」も新しくなりました。本製品では、図2に示す記録様式のExcel出力(桁橋のみ)に対応しています。

画像をクリックすると大きな画像が表示されます。   画像をクリックすると大きな画像が表示されます。

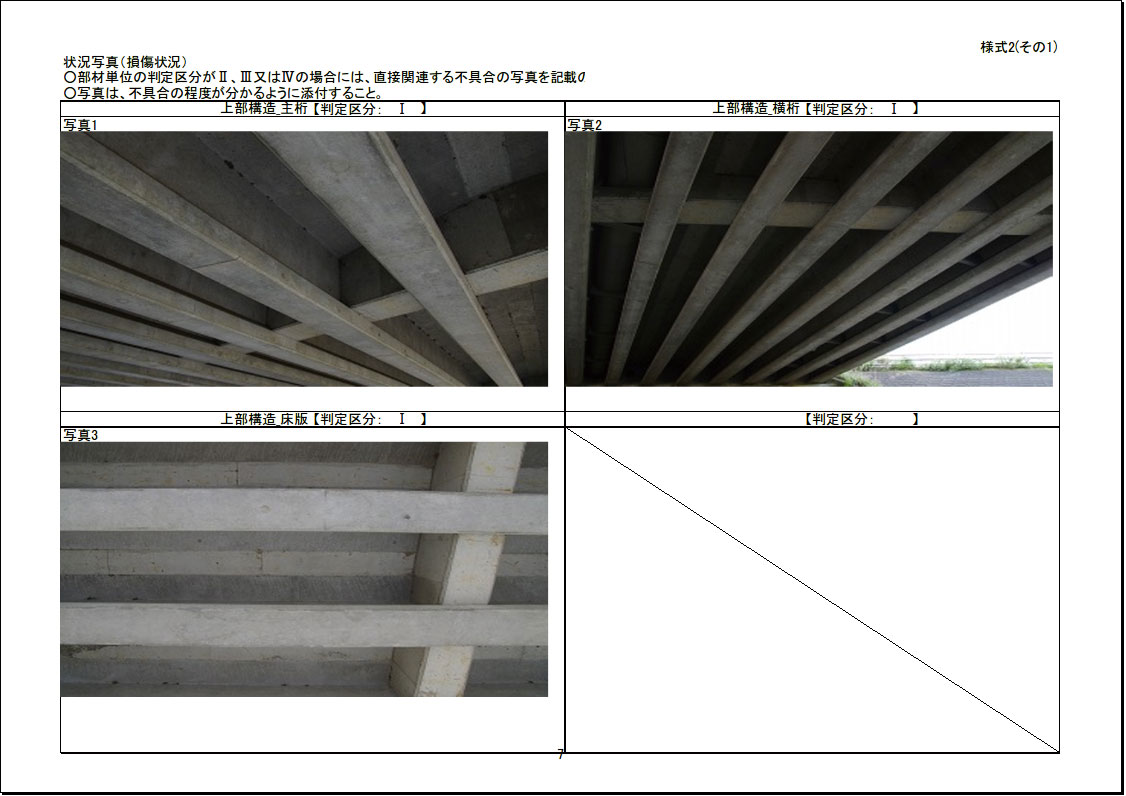

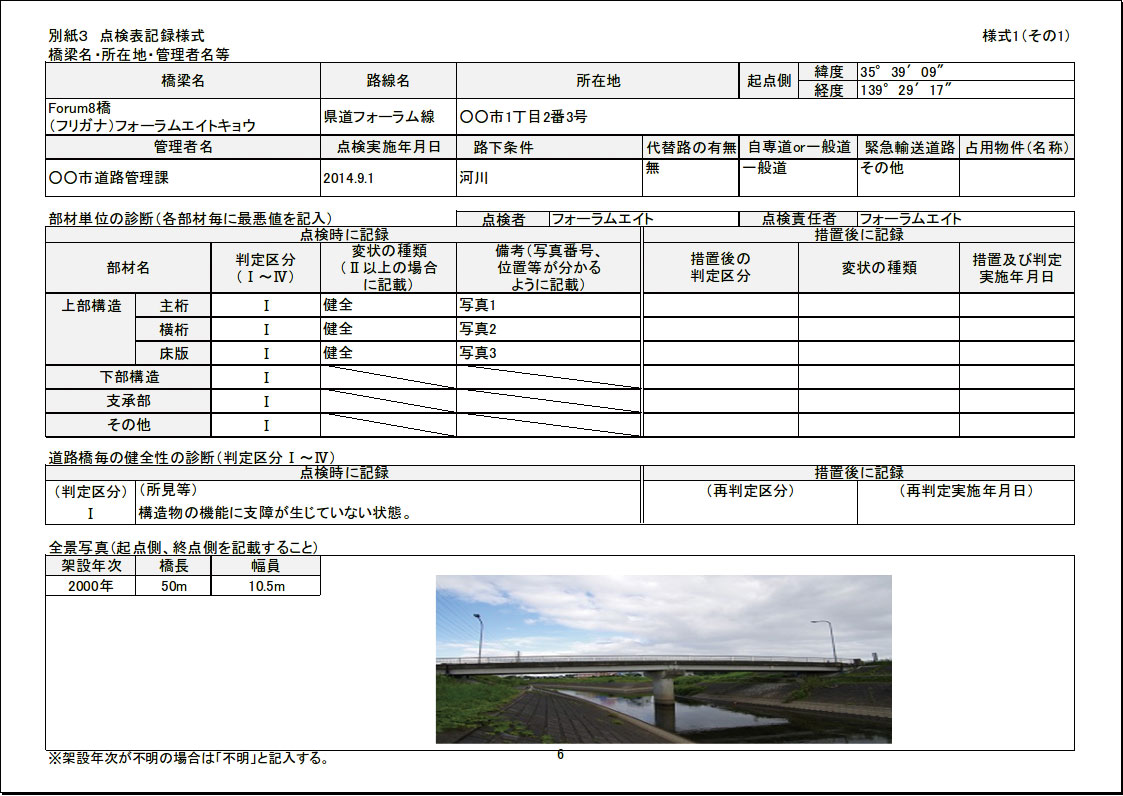

▲図2 道路橋点検表記録様式 (左)様式1、(右)様式2
 構造解析上部工スイート(Ultimate)「鋼鈑桁橋自動設計ツール」
本製品は、「道路橋示方書II H24年3月」(日本道路協会)及び「ガイドライン型設計 適用上の考え方と標準図集(改訂版)H15年3月」(日本橋梁建設協会)に基づき、非合成I桁断面または合成I桁断面のフランジ板厚及びフランジ幅の自動決定、I桁連結部のボルト配置の自動決定及び非合成I桁断面または合成I桁断面の断面照査を行うものです。

画像をクリックすると大きな画像が表示されます。

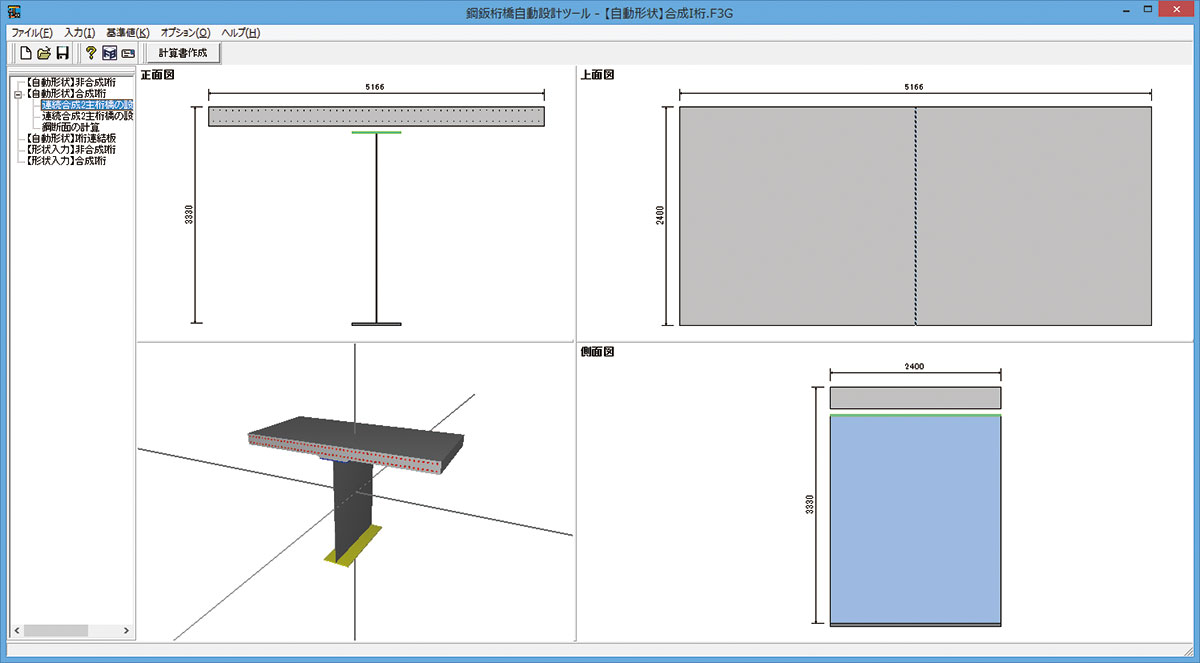

▲図3 メイン画面

図4は、連結部のボルトの自動配置計算結果です。圧縮フランジ、引張フランジ、腹板の3箇所の連結部のボルト本数、ボルト配置を自動決定します。計算書出力は、計算結果を1枚にまとめた形式と計算を手で追える概略出力が行えます(図5)。また、弊社の別製品「鋼断面の計算」と同機能の非合成I形断面、合成I形断面の計算機能も持っており、自動決定した断面を、自動データ変換機能でデータを生成し、断面形状や断面力を変更して計算を行うこともできます。

画像をクリックすると大きな画像が表示されます。   画像をクリックすると大きな画像が表示されます。

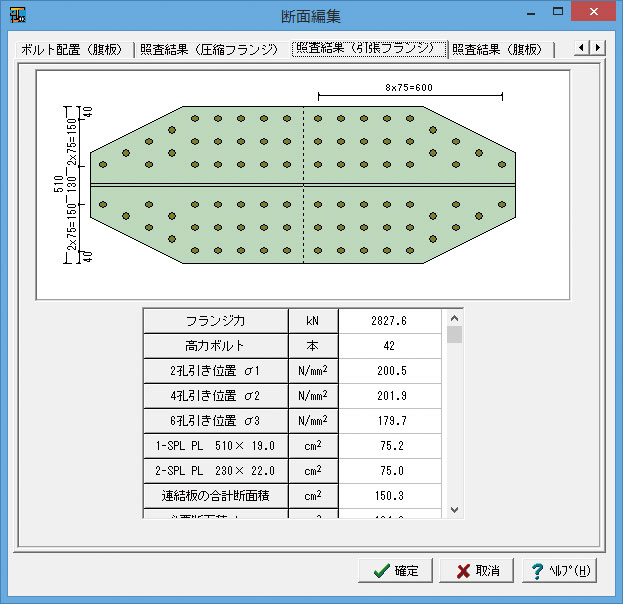

▲図4 ボルトの自動配置(引張フランジ)   ▲図5 計算書
 FEMエンジニアスイート・UC-1エンジニアスイート製品構成、価格(WEB認証) '16.6.23現在
従来からのシリーズの新製品構成、新価格は以下のとおりです。
・Senior Suiteには、Advanced Suite、Ultimate Suiteには、Advance Suite,Senior Suiteの製品を含みます。

FEM解析スイート
Advanced Suite  \940,000 Ver リリース
Engineer's Studio®Ver.4 Advanced  2.01.01 '16.06.21
弾塑性地盤解析(GeoFEAS) 2D  1.02.00 '16.06.17
Senior Suite  \2,170,000 Ver リリース
Engineer's Studio®Ver.4 Ultimate
(前川モデル除く)
2.01.01 '16.06.17
FEMLEEG Advanced 2.01.00 '16.06.17
2次元浸透流解析(VGFlow2D)  1.02.00 '16.06.17
地盤の動的有効応力解析(UWLC)  2.00.00 '16.06.17

Engineer's Suite 積算 (2014/10/10リリース)
Lite:\300,000 Standard:\600,000 Ver リリース
UC-1 Engineer's Suite 積算 Standard 2.01.00 '16.06.23
UC-1 Engineer's Suite 積算 Lite 2.01.00 '16.06.23
  構造解析上部工スイート
Advanced Suite   \960,000 Ver リリース
FRAMEマネージャ 2.00.03 '15.08.25
RC断面計算 ※1 3.01.04 '16.02.15
鋼断面の計算 2.00.00 '14.06.03
UC-BRIDGE(分割施工対応) 2.00.05 '1510.06
任意形格子桁の計算 2.00.06 '15.06.02
落橋防止システムの設計計算 2.00.00 '15.04.27
Ultimate Suite   \1,950,000 Ver リリース
設計成果チェック支援システム 1.00.00 '13.06.25
FRAME(面内)SDK※2 1.00.00 '13.06.18
PC単純桁の設計・CAD 1.00.03 '14.02.21
ポータルラーメン橋の設計計算 1.00.00 '13.06.25
PC上部工の設計計算 1.00.00 '13.06.25
床版打設時の計算 1.01.02 '16.02.01
鋼鈑桁橋自動設計ツール 1.00.00 '14.10.24
下部工基礎スイート
Advanced Suite   \1,390,000 Ver リリース
橋脚の設計・3D配筋※1※2※3※4 4.00.00 '16.06.17
橋台の設計・3D配筋※1※2※3※4 3.02.01 '16.06.17
震度算出(支承設計) ※1 3.01.00 '16.06.17
フーチングの設計計算 1.02.00 '16.06.17
基礎の設計・3D配筋※1※2※4 3.02.01 '16.06.17
置換基礎の設計計算 1.04.00 '16.06.17
Senior Suite   \2,190,000 Ver リリース
ラーメン橋脚の設計・3D配筋※1※2※3※4 2.02.01 '16.06.17
深礎フレーム ※1 2.03.00 '16.06.17
Ultimate Suite   \2,410,000 Ver リリース
RC下部工の設計計算※1 1.01.00 '16.06.17
橋脚の復元設計計算 2.01.00 '16.06.17
PC橋脚の設計計算 1.01.00 '16.06.17
箱式橋台の設計計算・3D配筋※1 3.01.00 '16.06.17
ラーメン式橋台の設計計算※1 3.01.00 '16.06.17

港湾スイート
Advanced Suite   \730,000 Ver リリース
矢板式係船岸の設計計算 2.01.00 '16.06.17
重力式係船岸の設計計算 1.01.00 '16.06.17
防潮堤・護岸の設計計算 1.03.00 '16.06.17
直杭式横桟橋の設計計算 1.01.00 '16.06.17
仮設土工スイート
Advanced Suite    \1,290,000 Ver リリース
土留め工の設計・3DCAD※2※4 4.00.03 '16.01.27
たて込み簡易土留めの設計計算 1.00.02 '15.03.17
仮設構台の設計・3DCAD※2※4 3.00.02 '15.09.25
二重締切工の設計・3DCAD※2※4 3.00.00 '16.01.15
BOXカルバートの設計・3D配筋 3.02.01 '16.02.12
擁壁の設計・3D配筋※2※3※4 3.02.06 '16.03.03
斜面の安定計算 4.00.00 '15.09.07
圧密沈下の計算 3.00.00 '15.08.11
Senior Suite   \1,530,000 Ver リリース
土留め工の性能設計計算
(弾塑性解析II +)
1.00.02 '16.02.01
切梁式二重締切工の設計・3DCAD
※2※4
1.01.00 '14.10.15
ライナープレートの設計計算 2.00.00 '16.02.12
PCボックスカルバートの設計計算 1.00.00 '13.06.19
アーチカルバートの設計計算 1.00.00 '13.06.19
管の断面計算 1.00.00 '13.06.19
補強土壁の設計計算 3.00.00 '15.05.29
Ultimate Suite   \1,850,000 Ver リリース
型枠支保工の設計計算 1.00.00 '13.06.19
クライミングクレーン 1.00.00 '13.06.19
控え壁式擁壁の設計計算 2.00.08 16.01.05
ロックシェッドの設計計算 1.00.00 '13.06.19
遮音壁の設計計算 3.00.01 '15.06.10
耐候性大型土のうの設計計算 2.00.02 '15.05.22
トンネル断面算定 1.00.00 '14.10.24
共同溝の耐震計算 1.00.00 '14.10.24
水工スイート
Advanced Suite   \960,000 Ver リリース
BOXカルバートの設計・3D配筋
(下水道耐震)
4.01.02 '16.06.22
マンホールの設計・3D配筋※2※3 2.02.00 '16.06.17
調節池・調整池の計算 3.00.00 '16.06.17
柔構造樋門の設計・3D配筋※2※3※4 3.01.01 '16.06.17
等流・不等流の計算・3DCAD 3.00.00 '16.06.17
洪水吐の設計計算 2.01.00 '16.06.17
開水路の設計・3D配筋※2※3※4 2.01.01 '16.06.17
Senior Suite   \1,620,000 Ver リリース
配水池の耐震設計計算 3.01.00 '16.06.17
ポンプ容量の計算 1.01.00 '16.06.17
水門の設計計算 3.01.01 '16.06.17
落差工の設計計算 2.01.00 '16.06.17
ウェルポイント・ディープウェル工法の
設計計算
2.01.00 '16.06.17
下水道管の耐震計算 1.02.00 '16.06.17
Ultimate Suite   \2,260,000 Ver リリース
ハニカムボックスの設計計算 1.01.00 '16.06.17
耐震性貯水槽の計算 1.02.00 '16.06.17
パイプラインの計算 1.02.00 '16.06.17
管網の設計・CAD※2 1.01.00 '16.06.17
水路橋の設計計算 1.01.00 '16.06.17
揚排水機場の設計計算 3.01.00 '16.06.17
砂防堰堤の設計計算 1.01.00 '16.06.17
ため池の設計計算 1.01.00 '16.06.17
かごマットの設計計算 1.01.00 '16.06.17
CALS/CADスイート
Advanced Suite   \730,000 Ver リリース
UC-Draw 1.01.00 '14.10.27
3D配筋CAD 1.02.01 '15.10.13
UC-Drawツールズ(Slab bridge) 1.00.00 '13.07.09
UC-Drawツールズ(Abutment) 1.00.00 '13.07.09
UC-Drawツールズ(Pier) 1.00.00 '13.07.09
UC-Drawツールズ(Rahmen Pier) 1.00.00 '14.10.24
UC-Drawツールズ(Pile) 1.00.00 '13.07.09
UC-Drawツールズ(Earth retaining) 1.00.00 '13.07.09
UC-Drawツールズ
(Temporary bridge)
1.00.00 '13.07.09
UC-Drawツールズ(Retaining wall) 1.00.00 '13.07.09
UC-Drawツールズ(U-type wall) 1.00.00 '13.07.09
UC-Drawツールズ
(Retaining wall elevation)
1.00.00 '13.07.09
UC-Drawツールズ(Box culvert) 1.00.00 '13.07.09
UC-Drawツールズ
(Flexible Sluiceway)
1.00.00 '13.07.09
UC-Drawツールズ(Manhole) 1.00.00 '13.07.09
電子納品支援ツール 2.1 '14.11.27
Ultimate Suite   \1,000,000 Ver リリース
コンクリートの維持管理支援ツール
(維持管理編)
1.00.00 '13.07.09
地震リスク解析 FrameRisk 1.00.00 '13.07.09
橋梁点検システム(国総研版) 1.00.00 '13.07.09
BCP作成支援ツール 1.00.00 '13.07.09
橋梁長寿命化修繕計画策定支援
システム
1.00.02 '15.04.17
建築プラントスイート
Advanced Suite  \570,000  Ver リリース
建築杭基礎の設計計算 2.01.00 '16.06.17
地下車庫の計算 2.01.00 '16.06.17
地盤改良の設計計算 3.01.02 '16.06.17
プラント基礎の設計 2.02.00 '16.06.17
電子納品支援ツール(建築対応) 2.01.00 '16.06.17

SaaSスイート
※UC-1 for SaaSの基本ライセンスが必要。
Advanced Suite   \130,000 Ver リリース
UC-1 for SaaS RC断面計算 1.00.01 '13.09.26
UC-1 for SaaS FRAME面内 1.00.00 '13.07.09
スイートバンドル
※各スイート製品にバンドル可能
UC-win/Road Ver.10
Ultimate  \850,000
Driving Sim \600,000
Advanced \450,000
Standard \290,000
Engineer's Studio® Ver.4
Ultimate(前川モデル除く) \575,000
Advanced \390,000

※1:カスタマイズ版(H14道示)も含む
※2:2DCAD対応製品。
※3:3D配筋機能対応製品。
※4:積算連携対応製品。
製品構成・価格表
(Up&Coming '16 盛夏号掲載)
