Support Topics
サポートトピックス / UC-1 エンジニア・スイート 保守・サポートサービス関連情報
FEM解析スイート
〜スイート内ファイル連携について〜


今回は、FEM Engineer's Suite FEM解析スイートのデータ連携機能についてご紹介します。

 GF1ファイルによる連携

拡張子 GF1 のファイルを介して、弾塑性地盤解析(GeoFEAS)2D(以下、GeoFEAS2D),2次元浸透流解析(VGFlow2D)(以下、VGFlow2D),地盤の動的有効応力解析(UWLC)(以下、UWLC)間で、相互にデータのやり取りを行う事ができます(図1)。


■図1 GF1ファイルによる連携

GF1ファイルとは、モデル作成データ(節点とその繋ぎ線分)ファイルです。GeoGFEAS2Dからエクスポートしたデータを、VGFlow2Dでインポートするには次のように行います。

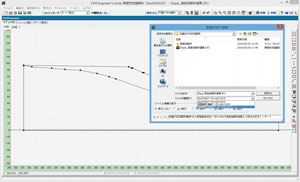

GeoFEAS2Dの「名前を付けて保存」を開き、「ファイルの種類」に「地盤解析用地形データファイル(*.GF1)」を選択します(図2)。

画像をクリックすると大きな画像が表示されます。
■図2 GF1ファイルで保存

ここでは、”連携サンプル”という名前で保存します。

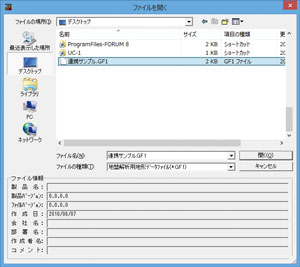

VGFlow2Dの「ファイルを開く」で、「ファイルの種類」に「地盤解析用地形データファイル(*.GF1)」を選択します(図3)。

画像をクリックすると大きな画像が表示されます。
■図3 GF1ファイルを読込み

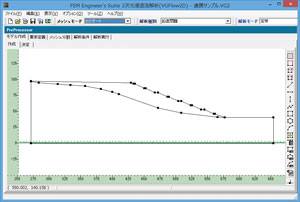

先ほど保存した”連携サンプル.GF1”を読込むと、同じ地形データを画面に表示し、データをインポートできたことが確認できます(図4)。

画像をクリックすると大きな画像が表示されます。
■図4 GF1ファイルの連携結果
 PRSファイルによる連携

拡張子 PRS のファイルを介して、VGFlow2DからUWLCに、データを渡すことができます(図5)。


■図5 PRSファイルによる連携

PRSファイルとは、水位線データファイルで、VGFlow2Dの解析結果をエクスポートします。
PRSファイルを保存するには、解析実行前に、「データ連携ファイル(水位線・等ポテンシャル線)出力フォルダの指定」で、[データ連携=する]として、出力先フォルダ名を設定します(図6)。ファイル名は、「解析用入力・出力ファイルの指定」のファイル名を用いて保存されます。

画像をクリックすると大きな画像が表示されます。
■図6 PRSファイルの保存

UWLCでインポートするには、「モデル作成」−「作成」画面の右辺に並んでいるアイコンの「浸透流解析連携データ(排水点)のインポート」をクリックします。インポート画面を表示しますので、先ほどエクスポートしたファイルを指定します(図7)。

画像をクリックすると大きな画像が表示されます。
■図7 PRSファイルの読込


前ページ

インデックス

次ページ
(Up&Coming '16 盛夏号掲載)
