New Products
UC−1 エンジニア・スイート
UC-1シリーズ各製品のスイート版。クラウド対応、CIM機能強化

●新規価格 本文参照 ●リリース 2014年10月
UC-1シリーズ
 Engineer's Studio®
土木構造物の設計に対して、非線形解析や動的解析、平板要素、ファイバー要素などを用いた高度な計算が必要になった際にUC-1製品では、「Engineer's Studio®」の解析機能を用いて解析を行っています。「Engineer's Studio®」は、弊社がプレ処理〜計算エンジン〜ポスト処理までの全てを自社開発した3次元有限要素法(FEM)解析プログラムです。UC-1製品では、解析後の結果のみを利用するだけではなく、それぞれの解析モデルを「Engineer's Studio®」形式のファイル(*.es)へエクスポートし、編集や結果の確認をすることができます。


「Engineer's Studio®」は、単独製品、FEM解析スイート、スイートバンドル版を用意しており、ユーザ様のご利用形態に合わせた使い方ができます。
 Engineer's Studio®を用いた機能概要
次に「Engineer's Studio®」の解析を用いた例を挙げます。

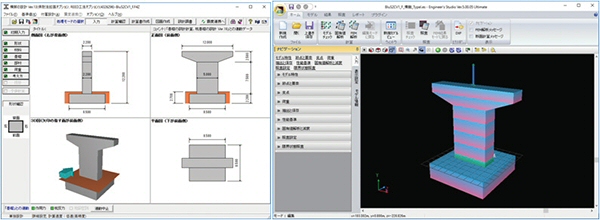

1.「橋脚の設計・3D配筋」(下部工基礎スイート)
非線形動的解析モデルのエクスポートに対応しています。対応モデルとしてFibreやM-φ(バイリニア、トリリニア)、M-θ(トリリニア)のモデルを選択でき、「震度算出(支承設計)」との連携時にも橋梁全体系のモデルとして設定されます。

画像をクリックすると大きな画像が表示されます。
▲図3 メイン画面

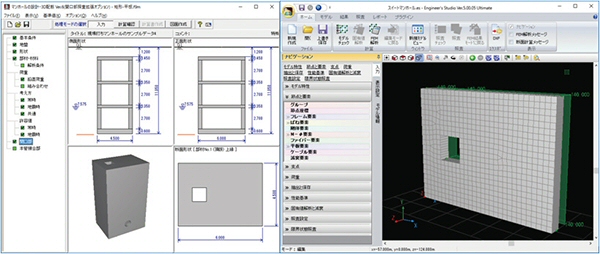

2.「マンホールの設計・3D配筋」(水工スイート)
開口部のモデルにおいて「Engineer's Studio®」の平板要素を用いたFEM解析を行うことができます。開口がある頂版、側壁、中床版において、矩形の版や片持梁、単純梁に置き換えて照査を行いますが、FEM解析を用いることで版全体モデルとして結果を得ることができます。

画像をクリックすると大きな画像が表示されます。
▲図4 ボルトの自動配置(引張フランジ)

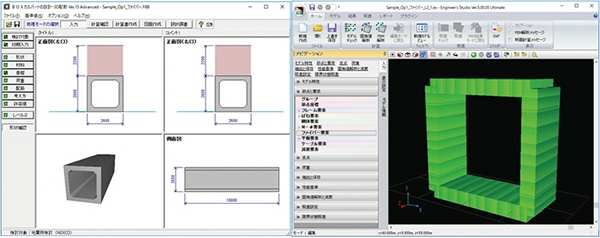

3.「BOXカルバートの設計・3D配筋」(仮設土工スイート)
レベル2地震時照査用断面力をM-φ要素または、ファイバー要素でモデル化した部材非線形骨組解析により算出します。また、「Engineer's Studio®」の部材非線形骨組解析により算出された断面力を使って、限界状態設計や曲率照査を行います。

画像をクリックすると大きな画像が表示されます。
▲図4 ボルトの自動配置(引張フランジ)
 FEMエンジニアスイート・UC-1エンジニアスイート製品構成、価格(WEB認証) '16.9.15現在
従来からのシリーズの新製品構成、新価格は以下のとおりです。
・Senior Suiteには、Advanced Suite、Ultimate Suiteには、Advance Suite,Senior Suiteの製品を含みます。
FEM解析スイート
Advanced Suite  \940,000 Ver リリース
Engineer's Studio®Ver.4 Advanced  3.00.00 '16.09.12
弾塑性地盤解析(GeoFEAS) 2D  1.02.00 '16.06.17
Senior Suite  \2,170,000 Ver リリース
Engineer's Studio®Ver.4 Ultimate
(前川モデル除く)
3.00.00 '16.09.12
FEMLEEG Advanced 2.01.01 '16.07.05
2次元浸透流解析(VGFlow2D)  1.02.00 '16.06.17
地盤の動的有効応力解析(UWLC)  2.00.00 '16.06.17

Engineer's Suite 積算 (2014/10/10リリース)
Lite:\300,000 Standard:\600,000 Ver リリース
UC-1 Engineer's Suite 積算 Standard 2.01.01 '16.08.01
UC-1 Engineer's Suite 積算 Lite 2.01.01 '16.08.01
  構造解析上部工スイート
Advanced Suite   \960,000 Ver リリース
FRAMEマネージャ 2.00.03 '15.08.25
RC断面計算 ※1 3.01.04 '16.02.15
鋼断面の計算 2.00.00 '14.06.03
UC-BRIDGE(分割施工対応) 2.00.05 '1510.06
任意形格子桁の計算 2.00.06 '15.06.02
落橋防止システムの設計計算 2.00.00 '15.04.27
Ultimate Suite   \1,950,000 Ver リリース
設計成果チェック支援システム 1.00.00 '13.06.25
FRAME(面内)SDK※2 1.00.00 '13.06.18
PC単純桁の設計・CAD 1.00.03 '14.02.21
ポータルラーメン橋の設計計算 1.00.00 '13.06.25
PC上部工の設計計算 1.00.00 '13.06.25
床版打設時の計算 1.01.02 '16.02.01
鋼鈑桁橋自動設計ツール 1.00.00 '14.10.24
下部工基礎スイート
Advanced Suite   \1,390,000 Ver リリース
橋脚の設計・3D配筋※1※2※3※4 4.00.02 '16.08.15
橋台の設計・3D配筋※1※2※3※4 3.02.02 '16.07.05
震度算出(支承設計) ※1 3.01.00 '16.06.17
フーチングの設計計算 1.02.00 '16.06.17
基礎の設計・3D配筋※1※2※4 3.02.03 '16.09.15
置換基礎の設計計算 1.04.00 '16.06.17
Senior Suite   \2,190,000 Ver リリース
ラーメン橋脚の設計・3D配筋※1※2※3※4 3.00.01 '16.09.13
深礎フレーム ※1 2.03.00 '16.06.17
Ultimate Suite   \2,410,000 Ver リリース
RC下部工の設計計算※1 1.01.01 '16.09.13
橋脚の復元設計計算 2.01.00 '16.06.17
PC橋脚の設計計算 1.01.00 '16.06.17
箱式橋台の設計計算・3D配筋※1 3.01.01 '16.08.18
ラーメン式橋台の設計計算※1 3.01.01 '16.08.15

港湾スイート
Advanced Suite   \730,000 Ver リリース
矢板式係船岸の設計計算 2.01.00 '16.06.17
重力式係船岸の設計計算 1.01.00 '16.06.17
防潮堤・護岸の設計計算 1.03.00 '16.06.17
直杭式横桟橋の設計計算 1.01.00 '16.06.17

建築プラントスイート
Advanced Suite  \570,000  Ver リリース
建築杭基礎の設計計算 2.01.01 '16.08.15
地下車庫の計算 2.01.01 '16.06.28
地盤改良の設計計算 3.01.02 '16.06.17
プラント基礎の設計 2.02.00 '16.06.17
電子納品支援ツール(建築対応) 2.01.00 '16.06.17
仮設土工スイート
Advanced Suite    \1,290,000 Ver リリース
土留め工の設計・3DCAD
Advanced※2※4
5.00.00 '16.09.02
たて込み簡易土留めの設計計算 1.01.00 '16.09.02
仮設構台の設計・3DCAD
Standard※2※4
3.01.00 '16.09.02
二重締切工の設計・3DCAD※2※4 3.01.00 '16.09.02
BOXカルバートの設計・3D配筋
Advanced※2
4.00.03 '16.09.02
擁壁の設計・3D配筋
Advanced※2※3※4
4.01.01 '16.09.09
斜面の安定計算 Advanced 4.01.00 '16.09.02
圧密沈下の計算 3.01.00 '16.09.02
Senior Suite   \1,530,000 Ver リリース
土留め工の性能設計計算
(弾塑性解析II +)
1.01.01 '16.09.02
切梁式二重締切工の設計・3DCAD
※2※4
1.02.00 '16.09.02
ライナープレートの設計計算 2.01.00 '16.09.02
PCボックスカルバートの設計計算 1.01.01 '16.09.02
アーチカルバートの設計計算 1.01.00 '16.09.02
管の断面計算 1.01.00 '16.09.02
補強土壁の設計計算 3.01.00 '16.09.02
Ultimate Suite   \1,850,000 Ver リリース
型枠支保工の設計計算 1.01.00 '16.09.02
クライミングクレーンの設計計算 1.01.00 '16.09.02
控え壁式擁壁の設計計算 3.00.00 '16.09.02
ロックシェッドの設計計算 1.01.00 '16.09.02
遮音壁の設計計算 3.01.00 '16.09.02
耐候性大型土のうの設計計算 2.01.00 '16.09.02
トンネル断面算定 1.01.00 '16.09.02
共同溝の耐震計算 1.01.00 '16.09.02
水工スイート
Advanced Suite   \960,000 Ver リリース
BOXカルバートの設計・3D配筋
(下水道耐震)
4.01.03 '16.09.14
マンホールの設計・3D配筋※2※3 3.00.00 '16.08.03
調節池・調整池の計算 3.00.01 '16.08.23
柔構造樋門の設計・3D配筋※2※3※4 3.01.02 '16.08.29
等流・不等流の計算・3DCAD 3.00.00 '16.06.17
洪水吐の設計計算 2.01.00 '16.06.17
開水路の設計・3D配筋※2※3※4 2.01.03 '16.08.22
Senior Suite   \1,620,000 Ver リリース
配水池の耐震設計計算 3.01.00 '16.06.17
ポンプ容量の計算 1.01.00 '16.06.17
水門の設計計算 3.01.01 '16.06.17
落差工の設計計算 2.01.00 '16.06.17
ウェルポイント・ディープウェル工法の
設計計算
2.01.00 '16.06.17
下水道管の耐震計算 1.03.00 '16.08.04
Ultimate Suite   \2,260,000 Ver リリース
ハニカムボックスの設計計算 1.01.00 '16.06.17
耐震性貯水槽の計算 1.02.00 '16.06.17
パイプラインの計算 1.02.00 '16.06.17
管網の設計・CAD※2 1.01.00 '16.06.17
水路橋の設計計算 1.01.00 '16.06.17
揚排水機場の設計計算 3.01.00 '16.06.17
砂防堰堤の設計計算 1.01.00 '16.06.17
ため池の設計計算 2.00.00 '16.08.25
かごマットの設計計算 1.01.00 '16.06.17
CALS/CADスイート
Advanced Suite   \730,000 Ver リリース
UC-Draw 1.01.00 '14.10.27
3D配筋CAD 1.02.01 '15.10.13
UC-Drawツールズ(Slab bridge) 1.00.00 '13.07.09
UC-Drawツールズ(Abutment) 1.00.00 '13.07.09
UC-Drawツールズ(Pier) 1.00.00 '13.07.09
UC-Drawツールズ(Rahmen Pier) 1.00.00 '14.10.24
UC-Drawツールズ(Pile) 1.00.00 '13.07.09
UC-Drawツールズ(Earth retaining) 1.00.00 '13.07.09
UC-Drawツールズ
(Temporary bridge)
1.00.00 '13.07.09
UC-Drawツールズ(Retaining wall) 1.00.00 '13.07.09
UC-Drawツールズ(U-type wall) 1.00.00 '13.07.09
UC-Drawツールズ
(Retaining wall elevation)
1.00.00 '13.07.09
UC-Drawツールズ(Box culvert) 1.00.00 '13.07.09
UC-Drawツールズ
(Flexible Sluiceway)
1.00.00 '13.07.09
UC-Drawツールズ(Manhole) 1.00.00 '13.07.09
電子納品支援ツール 2.1 '14.11.27
Ultimate Suite   \1,000,000 Ver リリース
コンクリートの維持管理支援ツール
(維持管理編)
1.00.00 '13.07.09
地震リスク解析 FrameRisk 1.00.00 '13.07.09
橋梁点検システム(国総研版) 1.00.00 '13.07.09
BCP作成支援ツール 1.00.00 '13.07.09
橋梁長寿命化修繕計画策定支援
システム
1.00.02 '15.04.17
SaaSスイート
※UC-1 for SaaSの基本ライセンスが必要。
Advanced Suite   \130,000 Ver リリース
UC-1 for SaaS RC断面計算 1.00.01 '13.09.26
UC-1 for SaaS FRAME面内 1.00.00 '13.07.09

※1:カスタマイズ版(H14道示)も含む
※2:2DCAD対応製品。
※3:3D配筋機能対応製品。
※4:積算連携対応製品。
スイートバンドル
※各スイート製品にバンドル可能
UC-win/Road Ver.10
Ultimate  \850,000
Driving Sim \600,000
Advanced \450,000
Standard \290,000
Engineer's Studio® Ver.4
Ultimate(前川モデル除く) \575,000
Advanced \390,000
製品構成・価格表
(Up&Coming '16 秋の号掲載)
