仮設構台の設計・3DCADのなぜ? 解決フォーラム
重機の載荷位置の指定について

本プログラムでは、トラック、クローラクレーン、トラッククレーンの3種類の重機を活荷重として考慮することができます。活荷重は、基本的にプログラム内部で最も危険となる位置を自動決定するようになっていますが、今回は特定の位置に重機をおいて検討したい場合の設定方法をご紹介いたします。
今回想定している重機の種類と、載荷位置は以下の通りです。

画像をクリックすると大きな画像が表示されます。

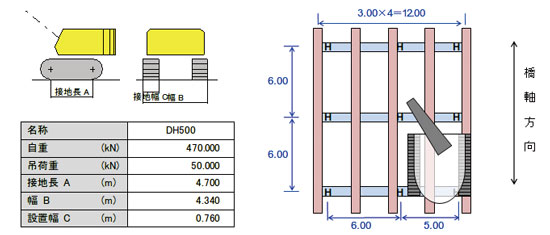

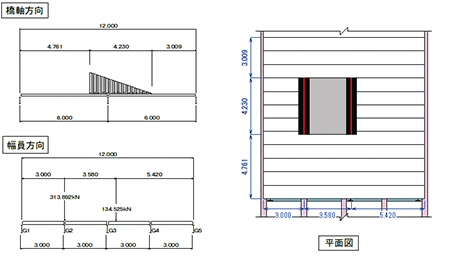

■図1 載荷条件

上記にしたがって形状や、重機の種類を入力し、[部材の設計に考慮する活荷重]は"クローラクレーン斜方吊(平行)"とします。この時点で解析を行ってみると、例えばはりのモーメントの計算では、図2のように想定した位置とは全く異なる位置に載荷される結果となっています。

画像をクリックすると大きな画像が表示されます。

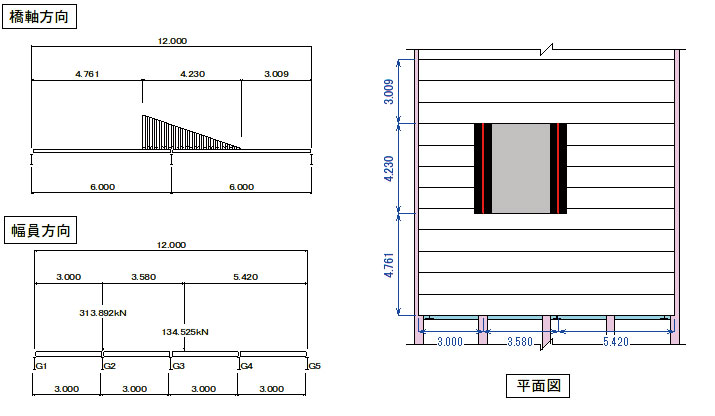

■図2 計算結果(設定前)
 載荷位置を指定する

まずは各方向の載荷位置を設定します。[荷重]ー[クローラクレーン載荷位置の設定]画面を開きます。(図3)

1.幅員方向の載荷位置の指定
初期設定では、『片側載荷を考慮する』、設定となっているので、このチェックを外します。そして、重機を右端に寄せたいので、左側の非載荷幅を設定します。図1より、値は
  非載荷幅(左)12.000−4.340 = 7.660
となります。

2.橋軸方向の載荷位置の指定
橋軸方向重機位置を指定する、をチェックします。今回は手前に持ってきたいので、重機固定距離は0.00(m)とします。

画像をクリックすると大きな画像が表示されます。

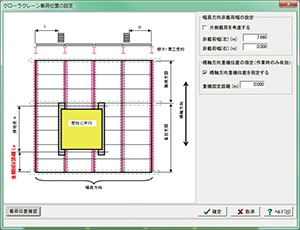

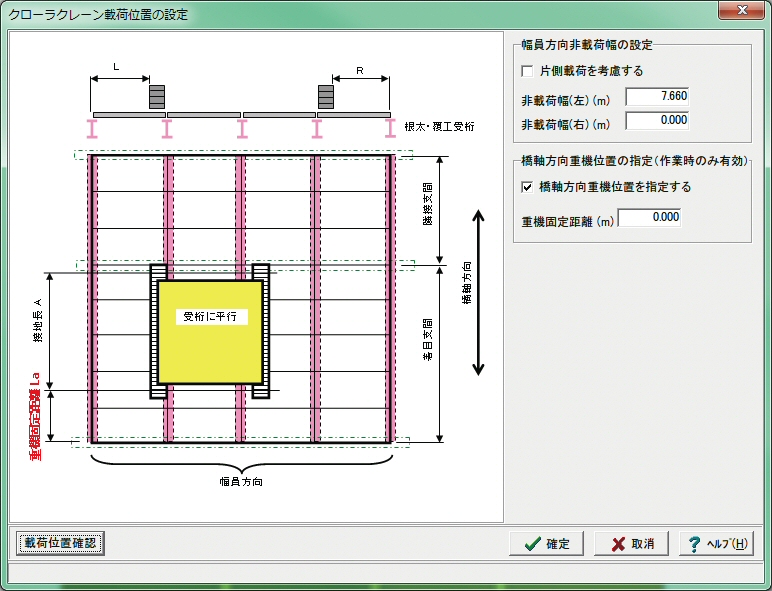

■図3 クローラクレーン載荷位置の設定
 重機の向きを指定する

図2の結果では、吊荷重の方向も異なっています。これを設定するには、メイン画面の上部ツールバー[基準値|クローラクレーン荷重方向]から設定を行います。本画面で、斜め方向吊りの荷重方向を非固定側(手前側を固定側として、その逆方向)を選択して、設定が終了です。

計算実行すると、図2と同じはりのモーメントの計算結果で、重機の位置が想定した位置にあり、作業方向も一致していることがわかります。

画像をクリックすると大きな画像が表示されます。 画像をクリックすると大きな画像が表示されます。

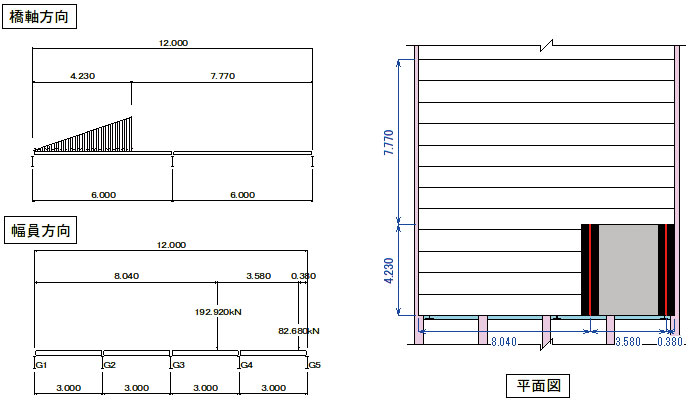

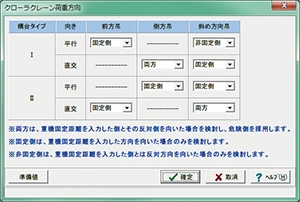

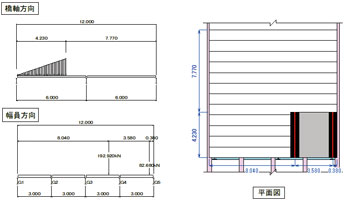

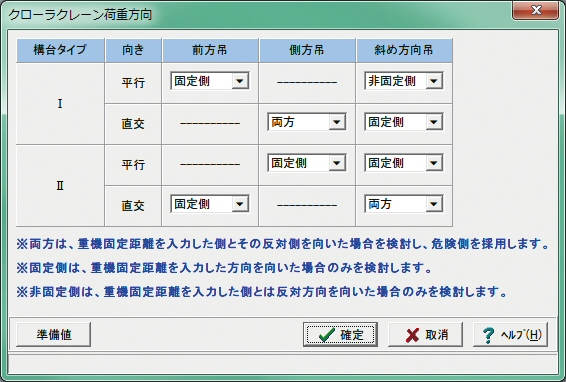

■図4 クローラクレーン荷重方向 ■図5 計算結果(設定後)
