New Products & Service FEM
Engineer's Studio® Ver.7.2
 動的解析セミナー
日時 : 2018年7月18日(水)
9:30〜16:30 (16:30〜17:30 希望者のみ試験実施)
会場 : 東京本社 品川インターシティA棟セミナールーム
※TV会議システムにて 大阪・名古屋・福岡・仙台・札幌・金沢・
  宮崎・岩手・沖縄 同時開催
参加費 : 18,000円
Webセミナー対応
3次元積層プレート・ケーブルの動的非線形解析
●新規価格


●リリース
Ultimate : 1,920,000円 (前川モデル除く) : 1,230,000円
(ケーブル要素除く) : 1,440,000円
Advanced : 840,000円  Lite : 570,000円 Base : 369,000円
2018年 4月20日

 概要
Engineer's Studio® Ver 7.2では下記の機能を追加しました。
・簡易照査  ・3DSエクスポート
 簡易照査
簡易照査は、断面力を入力してその場で断面照査を行うことができる機能です。通常はフレームモデルを作成して荷重を与え、フレーム要素に断面力が発生してから照査が実施されますが、簡易照査ではフレーム要素が不要です。照査結果の判定(OK/NG)や安全率の表示、そして詳細レポート出力ボタンは全ての示方書に対して表示されます。特長は、ひずみ平面と応力分布(図1)、M-N相互作用図(2次元/3次元)(図2)が表示されることです。

道路生成処理は、地形と道路線形・横断面によってどのような道路形状となるかを計算しており、地形や道路の編集時に再計算が行われます。この処理は道路の数や地形が大きくなると時間が長くなり、作業効率が落ちてしまう原因の一つとなっていました。

画像をクリックすると大きな画像が表示されます。 画像をクリックすると大きな画像が表示されます。

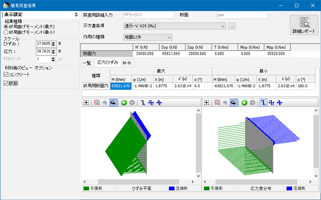

図1 ひずみ平面と応力分布 図2 M-N相互作用図(2次元/3次元)

簡易照査に対応している項目は以下のとおりです。

H24以前の道示関連の示方書
  • RC部材の曲げ応力度照査(H8/H14/H24道示)
  • RC部材のせん断応力度照査(H8/H14/H24道示、H11/H22土工指針)
  • RC部材の曲げ耐力照査(H8/H14/H24道示、JH二集、NEXCO二集、H17海洋架橋、H10アラミド研)
  • RC部材のせん断耐力照査(H8/H14/H24道示)
  • 鋼製橋脚の曲げ耐力照査(H8/H14/H24道示)
  • 付着応力度(H8/H14/H24道示)
  • 最小鉄筋量(H14/H24道示)

限界状態設計法関連の示方書
  • 平成8年制定コンクリート標準示方書[設計編]
  • 2002年制定コンクリート標準示方書[構造性能照査]
  • 2007年制定コンクリート標準示方書[設計編]
  • 2012年制定コンクリート標準示方書[設計編]
  • 鉄道構造物等設計標準・同解説 コンクリート構造物(平成11年10月)
  • 鉄道構造物等設計標準・同解説 コンクリート構造物(平成16年4月)

部分係数設計法(H29道示)
  • RC/PC部材の曲げ応力度照査
  • RC/PC部材のせん断応力度照査
  • RC/PC部材の曲げ耐力照査
  • RC/PC部材のせん断耐力照査
  • 鋼製橋脚の曲げ耐力照査
  • 最小鉄筋量
 3DSエクスポート
フレーム要素や平板要素を立体表示させたモデルを、Autodesk 3DS形式でエクスポートできます。エクスポート可能なモデルは、解析前の入力モデル、解析後の変形した状態、固有値解析後の各モード図(図3)です。エクスポートした3DSファイルは、弊社製品UC-win/Roadで取り込むことができます(図4)。

画像をクリックすると大きな画像が表示されます。 画像をクリックすると大きな画像が表示されます。
図3 固有モード図 図4 UC-win/Roadに取り込んだ様子
(Up&Coming '18  盛夏号掲載)
