M-φ特性发生错误时的检查和处理 保守・サポートサービス関連情報
问题
M-φ特性的骨架形状没有被成立的错误发生的原因有好几个。其中,我们将解释确认自动计算轴向力是否超出了M-N相互作用图的范围之外的程序。

确认方法

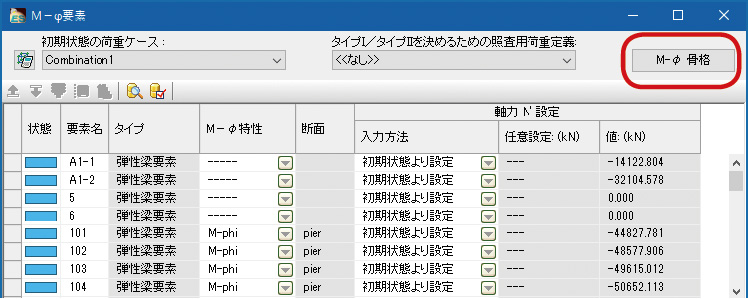

为了确认M-φ特性的骨架形状,需要打开导航的「节点和要素|M-φ要素|M-φ要素」的「M-φ骨架」。 (图1)。

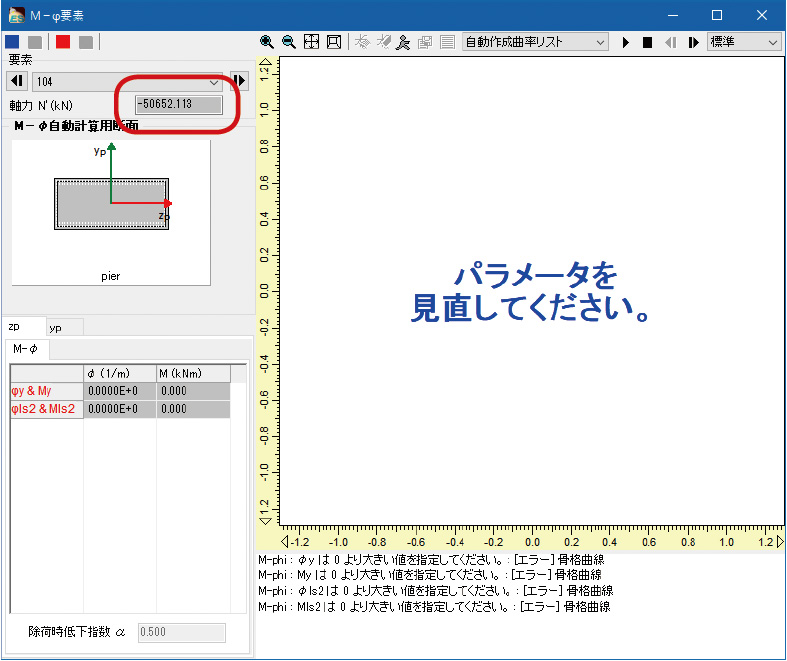

可以看到发生了图2所示的错误。在这里确认红框部分的轴向力的数值。由于轴向力N带有破折号,因此意味着压缩是正值,而张力是负值。

点击图片可以放大图片。 点击图片可以放大图片。
图1 导航「节点和要素|M-φ要素|M-φ要素」 图2 M-φ特性的错误

接下来设置导航的输入画面「检查设置|横截面检查详细信息输入」或「部分系数设计|PFD详细信息输入」。

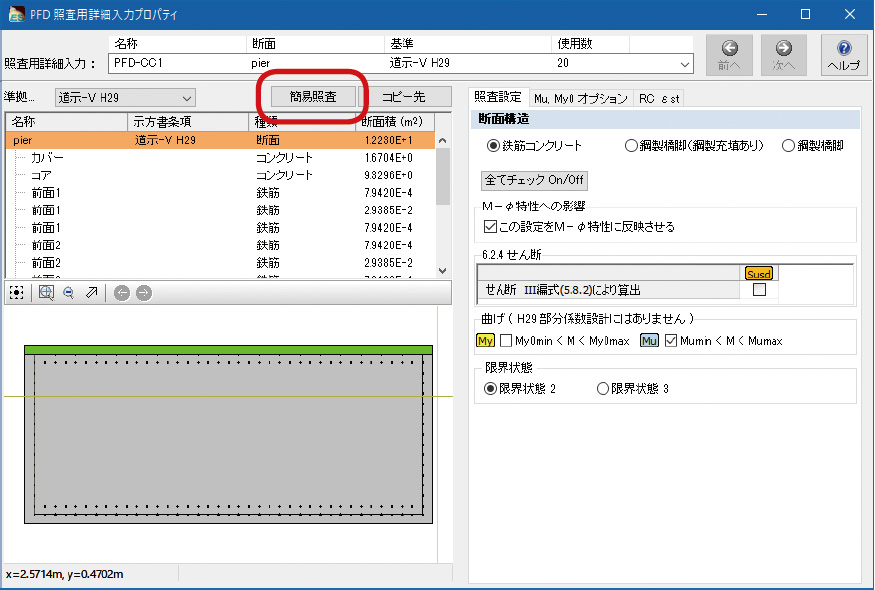

按住图3红框部分的「简答检查」。

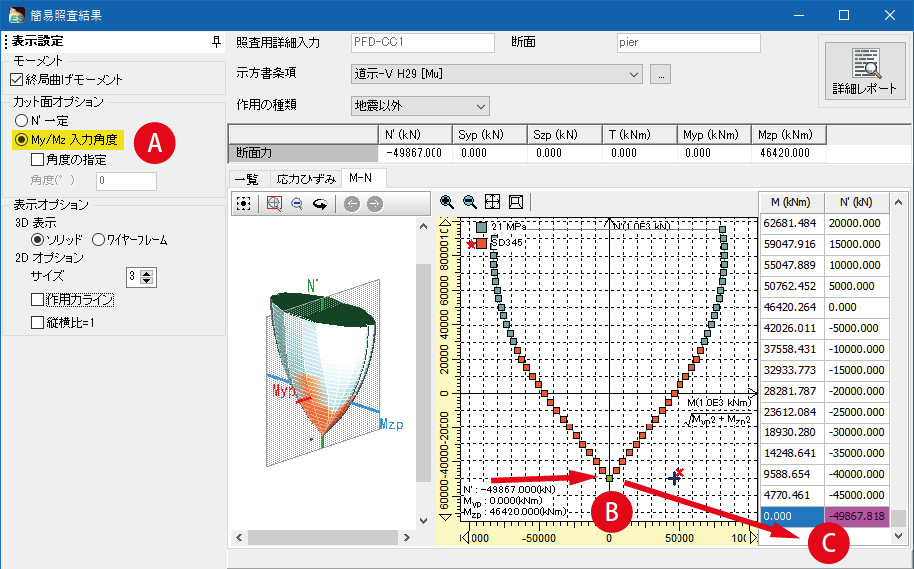

如图4所示,打开「简单检查结果」画面。在这里选择A部(My/Mz入力角度)。以此显示 垂直平面中切割的3维 M-N交互视图的2维M-N交互视图。点击其中的B部分显示C部分的轴向力。该轴向力意味着M-N相互作用模型的下限。

点击图片可以放大图片。 点击图片可以放大图片。
图3 用于检查的详细输入画面「简单检查」 图4 M-N相互作用图

与图2中确认的轴向力相比,可以看出在绝对值大于下限值轴向力的情况下,处于「无解」的状态。换句话说,这意味着不存在最终弯矩(临界弯矩),因为拉伸轴向力超过了截面的屈服应力。


解决方法
首先,确认部件是否产生大的拉伸轴向力。在多种情况下,会加载死荷重的轴向力进行计算,但在加载死荷重时意味着不产生拉伸轴向力。再次情况下,检查框架模型是否有问题。

如果模型没有问题,可以试一下在导航「节点和要素|M-φ要素|M-φ要素」随机设置轴向力,强制使轴向力变为零。


(Up&Coming '18 秋季刊载)
