問題

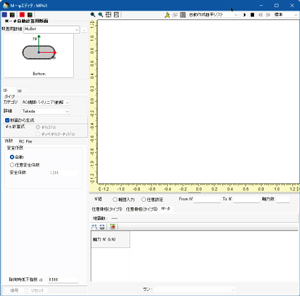

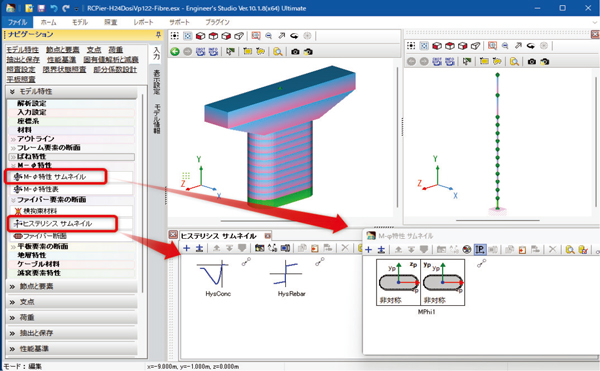

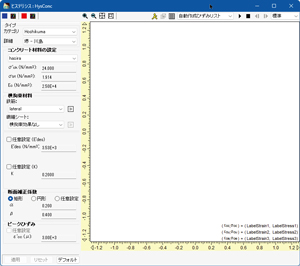

モデルを新規に作成していると、ヒステリシスのグラフが描画されない場合やＭ－φ特性のグラフが描画されない場合に遭遇することがあります（図1、図2）。

原因

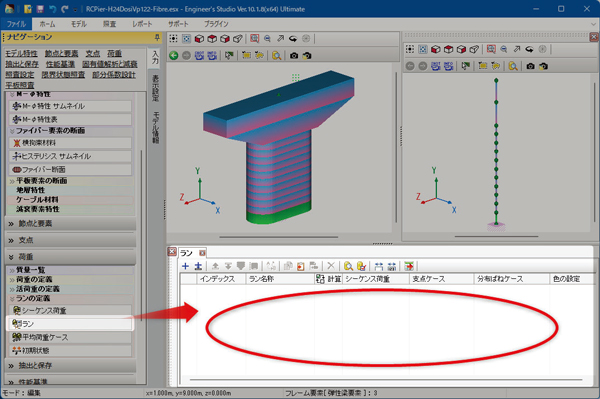

グラフが描画されない原因は、図3のように、ランが設定されていないためです。

対処

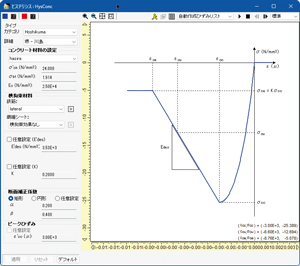

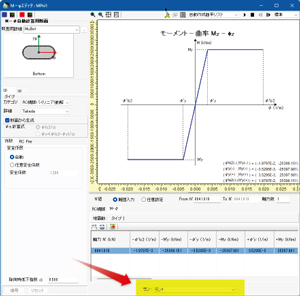

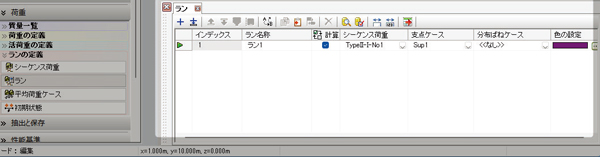

図4のように、新規にランを１個作成すると、図5のようにグラフが描画されます。このとき、シーケンス荷重が定義されていなくても問題ありません。最終的にはシーケンス荷重は必須な入力ですので、モデル作成のどこかのタイミングで行えばよいです。

ランが必要な理由

Engineer's Studio® Ver.10以降、ヒステリシスやＭ－φ特性は、ランに対する設定に変更されました（Ver.9までは、ランとは独立していました）。このため、モデルにランが少なくとも１個ないとヒステリシスやＭ－φ特性が定義できません。ばね特性も同様です。

ここで、もう一度図５のＭ－φ特性をみてください。赤矢印が指す黄色部分に、ランを選択するスイッチがあります。Ｍ－φ特性は、ラン毎に特性が変わる性質があります。たとえば、H14道路橋示方書V耐震設計編のコンクリートの応力ひずみ曲線は、レベル２地震動のタイプIとタイプIIとで異なります。各ランは、タイプI若しくはタイプIIという属性が断面照査用荷重定義を利用して定義されています。そのため、ランを切り替えると、Ｍ－φ特性のグラフの形も変わります。断面から連動して作成するばね特性についても同様です。

図5のヒステリシスにはランの選択がありません。これは、ファイバー要素に適用するコンクリートヒステリシスにはタイプIとタイプIIの区別がないからです。このため、ランの選択スイッチは画面からは隠されています。しかしながら、ヒステリシス内部ではランに依存しています。これがモデルにランが必要な理由です。

ランは最終的には必ず作成するデータですが、ヒステリシスやＭ－φ特性、ばね特性の各グラフを描画させるために、モデルの初期段階でランを用意するとスムーズにデータ作成ができます。
