●UC-win/Road Shape파일 플러그인 UC-win/Road데이터 변환

●머리말
 Shapefile은 1990년초부터 ESRI에 의해 개발되어 오늘날 GIS업계에서 일반적으로 사용되고 있는 파일 형식입니다.
 Shapefile이란 1개의 파일 포맷이 아니라 복수의 파일로 구성된 GIS데이터를 의미합니다. 1개의 데이터 세트에 최저 3개의 파일(shp, shx, dbf)가 필요하며, 필요에 따라서 8종류의 옵션 파일이 존재합니다.
 아래의 표는 일반적으로 넓게 이용되고 있는 공간 및 비공간 데이터 보존의 ESRI형식(SHP)와 CAD데이터(DXF)를 비교한 것입니다.

▼SRI형식(SHP)와 CAD데이터(DXF)를 비교
분류 shp Dxf
일반 1개의 파일에 1개의 레이어만이 존재.
바이너리 포맷.
속성 정보가 별도 존재.
dBASE III DATABASE 포맷이 존재.
attribute data로 다양한 스타일의 주제도를 표현.
공간 정보
(spatial data)
다양한 공간 포맷이 존재.
1개의 레이어에 1개의 공간 포맷이 존재.
속성 정보에 공간 스타일. Zvalue… 등 다양한 정보를 포함하는 것이 가능.
공간 포맷이 간단.
1개의 레이어에 다양한 공간 포맷이 존재.
공간 정보에 공간 스타일이 존재.
속성 정보 dBASE III DATABASE 포맷이 존재.
attribute data로 다양한 스타일의 주제도를 표현.
외부 데이터베이스와 연계할 수가 있지만 가공이 필요.

 기하학적인 정보로써 [정점, 폴리라인, 폴리곤]에 대응하고 예를 들면, 지형이나 도로, 호수, 하천등에 사용할 수가 있습니다. 나아가서는 데이터를 실제로 이용하기 위한 속성 데이터도 포함되어 있습니다.
 UC-win/Road로 일반적인 파일 형식으로의 대응이라고 하는 움직임 속에서 이번 Shapefile의 임포트에 대응하기로 했습니다. UC-win/Road의 LandXML플러그인에 기능 부가하는 형태로VR공간 작성에 필요한 기반 데이터 임포트 기능으로써 활용할 수 있습니다.


●기능 개요

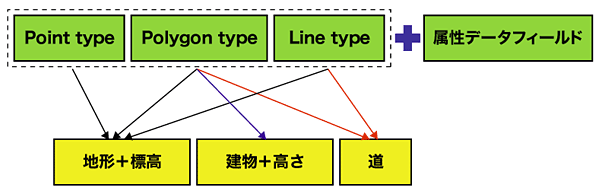

임포트 요소:
 이번 Shapefile플러그인에서는 지형, 도로 선형 및 건물의 데이터를 대상으로 하고 있습니다.
 Shapefile의 벡터 데이터에서UC-win/Road형식으로 변환을 하여 통상의 3D가시화와 시뮬레이션을 할 수 있습니다. 상세한 것은 아래와 같습니다.


지형:
 Shapefile에서 평면 정점과 표고 속성을 합친 형태로 UC-win/Road의 지형 패치로 변환합니다.
정점데이터 속성(표고)
X,Y Z
X,Y Z
- -

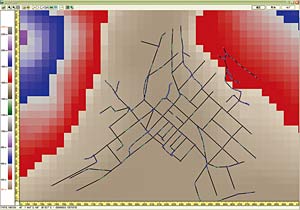

도로 선형:
 Shapefile에서 폴리라인 데이터를 취득하여 도로 평면 선형으로 변환합니다. 변환 방법으로써 2개를 개발합니다.
  방법1 : 폴리라인의 정점을 통과점으로 하고, 스플라인 도로로 변환합니다.
  방법2 : 폴리라인의 정점을 IP점으로 하고 IP법에 의해 도로로 변환합니다.

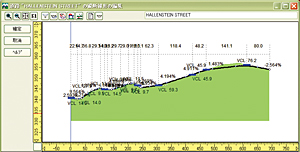

종단 선형은 자동적으로 설정하고 도로를 생성합니다.
정점데이터
X,Y
X,Y
-

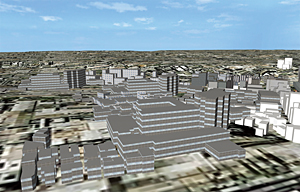

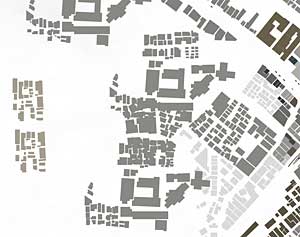

건물 모델:
 건물의 평면 외형 폴리곤 및 높이 정보를 취득하여 UC-win/Road 3D건물 모델로 변환합니다.
 임포트시, 텍스처 화상의 지정도 가능합니다.

●활용
 데이터 액세스 옵션으로 주된 GIS형식, 업무용 데이터와의 다이렉트 접속이 가능해지고, 시간과 노력을 절약할 수 있습니다.

●신규 임포트

 프로젝트의 퀵 스타트에 의한 일본의 50미터 메쉬 지형 데이터상에서 Shapefile의 정보를 사용한 신규 프로젝트의 작성이 가능하게 됩니다.

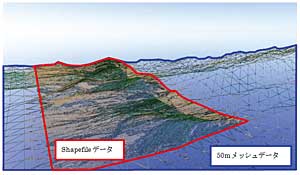

●합성 임포트

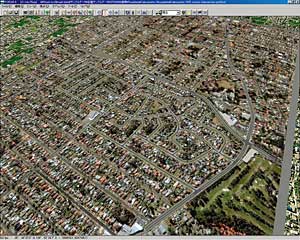

 기존의 데이터에도 Shapefile 데이터의 통합이 가능합니다. 신규 도로나 건설 프로젝트 모델의 주변 도로 및 건물을 추가적으로 가져옴으로써 VR공간의 리얼리티 향상을 도모할 수 있습니다.

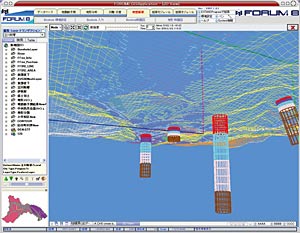

●UC-win/Road for GIS (Geographic Information System)
 UC-win/Road for GIS는 지리 정보 데이터의 맵핑, 관리, 편집, 분석 및 출력의 기본 컴포넌트로 구성되는 애플리케이션입니다.


지표면의 공간 데이터의 참조, 정보의 입력이나 중첩, 공간 연산, 데이터베이스 관리, 문제점 분석, 3D가시화등을 서포트하고 많이 쓰이는 정보를 취급하는 것이 가능한 시스템으로써 개발을 진행하고 있습니다.
 이 시스템은 시설 관리, 도시 계획, 환경 영향 평가, 재해 방지등, 특히 의사 결정이 필요한 분야에서의 활용을 기대할 수 있습니다. 또한 당사 제품UC-win/Road와 연계하여 시뮬레이션 공간상에서의 단위 시설물 및 지리 정보의 상호 분석과 관리를 하는 것이 가능합니다.

강력한 데이터 액세스 옵션
 다양한 종류의 벡터, 래스터 및 DB 파일의 임포트, 다른 형식으로의 익스포트가 가능합니다.
벡터 데이터 래스터 데이터 DB 및 TEXT
GEOMania (*.gdf)
AutoCAD(*.dxf/*.dwg)
ESRI Shape (*.shp)
MapInfo MIF/MID(*.mif)
MicroStation Design(*.dgn)
NGI Binary (*.nbi)
NGI ASCII (*.ngi)
Bitmap(*.bmp)
JPG (*.jpg)
GIF (*.gif)
TIFF (*.tif)
GeoTIFF(*.tif)
Window Meta File(*.wmf)
MS Excel (*.xls)
MS Access (*.mdb)
Text (*.txt)

공간 연산 및 분석 기능 "GIS + CAD = Powerful Mapping"
 UC-win/Road for GIS는 GIS데이터와 CAD데이터의 연계("GIS+CAD= Powerful Mapping")을 서포트하고 있습니다. 공간 정보(spatial data)와 속성 정보(attribute data)의 편집 및 관리가 가능합니다. 또한 공간 객체 사이의 합집합, 차집합, 교집합 및 대칭차집합등, 다양한 연산 기능 및 Buffer분석, Chart분석 기능의 서포트를 예정하고 있습니다.

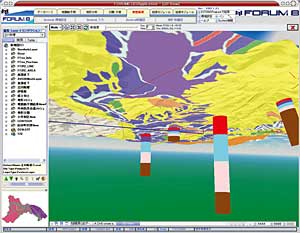

3차원 지형 분석 기능
 지형 데이터를 이용해서 경사, 표고, 방향, 음영, 가시 거리, 지층등 다양한 3차원 지리 정보의 편집을 하는 것이 가능합니다.


■UC-win/Road Shape파일 플러그인 릴리스 날짜:2007년 11월


(Up&Coming '07 늦가을호 게재)
