Allplan2011 3차원 토목 건축 CAD 릴리스 ●2011년7월 건축／플랜트

Allplan은 독일의 Nemetshek사가 개발한 오브젝트 지향의 ３D 통합 BIM（Building Information Modeling）소프트웨어입니다. Allplan은 기존의 2차원 도면 작성에서 속성을 가진 3차원 모델 작성에 대응하고 수량 계산이 가능합니다. 의장 설계, 구조 설계, 인텔리어, 경관 계획, 도시 계획 등 폭넓은 분여를 커버한 툴을 갖고 있습니다. 　의장 설계용 Allplan Architecture과 구조 설계용 Allplan Engineering이 있으며 일본에서는 포럼에이트가 그 판매권을 갖고 있습니다, 현재 제공하는 Allplan2009에 이어 Allplan2011을 일어화로 작업 중입니다. 여기서는 Allplan2011 플랫폼 기능, 파퍼먼스 향상, 유용성 향상, 코넥티비티 이렇게 4개로 나눠서 신기능을 소개합니다.

플랫폼 기능

Allplan 설계 사상 중에 [오픈・BIM・플랫폼]이라는 것이 있습니다. 이것은 다양한 소프트웨어와 포맷폼이라는 뜻입니다. Allplan2009은 많은 파일 포맷의 임포트・익스포트가 가능하지만 Allplan2011은 새롭게 AutoCAD의 2010/2011의 DWG형식의 임포트・익스포트, 래피드 르호트타이핑을 위한 STL 형식의 익스포트에 대응합니다. DWG 형식 익스포트는 Allplan 방 작성 기능（Room）으로 작성되는 방 형상을 복선으로 쓰는 것이 가능합니다. （그림1） 래피드 프로트타이핑이란 3차원 프린터 등을 이용한 모형 시작을 목표로 하지만 이 3차원 프린터로 주로 사용되는 파일 형식이 STL형식입니다. Allplan은 이밖에도 이미 DGN 형식, IFC２×３형식（BIM 표준 파일 형식）,２D・３DPDF,GoogleSketchup을 위한 SKP형식에 대응하지만 인터페이스와 파일 크기 축소화 개량이 추가되었습니다. 그 외에도 Rhino,CINEMA4D와 데이터 연계를 할 수 있습니다. ■그림1　STL형식을 이용해 작성한 모형

파퍼먼스 향상

새로운 그래픽 엔진으로 인한 묘화 속도 향상과 참조 뷰 기능에 개량이 추가되었습니다. 새로운 그래픽 엔진은 대량 데이터가 참조될 경우에도 모델과 시점을 이동하거나 일부 변경으로 인한 묘화를 빠른 속도로 하기 때문에 실시간 은선 처리를 합니다. Allplan은 여러 파일들로 하나의 프로젝트를 구성하고 있어서 어떤 파일로 작성한 모델을 다른 파일로 참조해 단면도와 입면도를 표시할 수 있습니다. 파일 간에서 모델을 복사할 경우 속성을 잃어버릴 경우가 있었지만 새로운 [복사와 변환]툴에서는 여러 파일들에 있는 데이터를 속성을 보지한 채 복사하는 것이 가능합니다. 이것으로 인해 오래된 파일의 작업 인수를 효율적으로 할 수 있게 됩니다.

유용성 향상

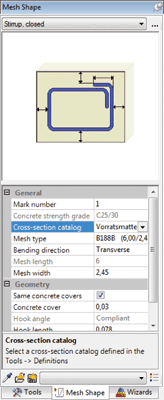

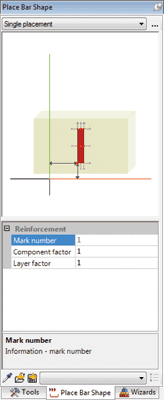

새로운 레포트 기능, 레이아웃에디터 개량, 옵션 다이어 로그 개량, 파사드, 순기능 , 손잡이 기능, 배근 기능 인터페이스 개량을 해 유용성이 향상되었습니다. 철근 중량과 방 사양 등의 수량 계산이 가능한 레포트 기능에서는 Micrisoft 표준 레포트 형식에 대응합니다. 레포트 안에 있는 셀 높이, 폭, 틀, 글자 크기, 사이즈, 텍스트 색깔 등 기존의 있었던 것보다 보다 보기 쉬운 것으로 되어 속성에 근거한 순서 바꾸기(소트)에 대응합니다. 그리고 커스터마이즈 화면도 개성되었습니다. (그림3) ■그림3　레포트 기능 레이아웃 에디터는 인쇄 블레뷰ㅡ 색깔과 그레이스케일에서의 표시 개선, 도면 축척 자동 조절, 레이아웃 요소에 스냅 기능 등이 추가되었습니다. 가장 큰 개량점 중에 하나는 항목마다 윈도우가 열리던 옵션은 디자인이 쇄신되어 하나의 윈도우에 통합되었습니다. 115개 있는 항목은 하나의 윈도우 안에서 표시 설정, 각 도구 설정을 가능하게 되었습니다. 또한 옵션 설정을 저장할 수 있게 되고 다른 컴퓨터에 같은 설정을 이행할 수 있게 되었습니다. (그림4) ■그림4　통합된 옵션 다이어로그 Allplan Architecture 파사드 기능과 손잡이 가능은 텍스처와 블레뷰를 포함한 상세한 프리세트 모델이 준비되어 다이어로그가 개선돼서 보다 편리하게 사용할 수 있게 되었습니다. Allplan Engineering의 충실한 기능인 배근 기능에 대해서도 싱글 배근과 매시 배근을 위한 팔레트가 추가돼서 명쾌하고 일관한 인터페이스가 되었습니다. (그림5) ■그림5　매시 배근과 싱글 배근 팔레트

연결성

Allplan2011은 자동 업데이트 기능, 컨텐츠 제공이 새롭게 추가되었습니다. 자동적으로 새로운 갱신 프로그램이 사용 가능한지를 검출해서 자동 아니면 수동으로 인스톨이 가능합니다. 시스템 관리자는 오피스 전체의 갱신을 제어해서 최적하고 안정한 버전을 이용하실 수 있습니다. 그리고 Allplan Connect 서비스를 사용하면 컨텐츠를 다운로드하실 수 있어서 텍스처와 부엌, 가구 등의 오브젝트를 쉽게 이용하실 수 있습니다. （그림6） ■그림6　다운로드할 수 있는 모델 예

(Up&Coming '11 한여름 호 게재)
