柔構造樋門のなぜ?解決フォーラム
『本体縦方向の連動荷重について』
本体縦方向の連動荷重には、門柱荷重と胸壁(川表・川裏)があり、それぞれ以下の荷重ケースを生成し、樋門本体における連動データとして利用できます。
 門柱の場合
門柱の場合、連動用の荷重として、以下の荷重ケースを生成します。
  1. 常時ケース1
  2. 地震時(死荷重)
  3. ※本体縦方向−考え方−考え方入力画面の「地震時荷重−平常時、地震時荷重の重ね合わせを行うスイッチ」がチェック(ON)された場合にのみ生成されます。
  4. 地震時ケース1(慣性力の向きが川表→川裏)
  5. 地震時ケース2(慣性力の向きが川裏→川表)
 なお、生成される荷重は、部材設計に用いた荷重から風荷重を除いたものとなり、以下の位置で荷重集計されます。

1)本体縦方向設計においては、風による影響を考慮しません。よって、門柱縦方向連動荷重もこれに習い、風荷重を連動しないこととしております。
2)考え方−基本タブの「本体縦方向との設置位置オフセット Xe、Ye」を指定することにより、門柱の設置位置を変更することが可能です(2D、3D図にも反映します)。

※本体縦方向連動時における注意点
門柱縦方向の設計で作成される本体連動用荷重は、前記のとおり、柱下端、柱中心位置で集計されています。よって、本体縦方向の「門柱・胸壁」データで連動作業が行われた場合、下記のとおりに作用位置の変更が行われます。

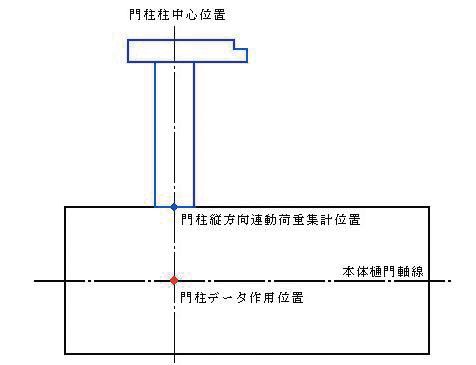

■図1 門柱データ作用位置
 胸壁の場合
胸壁(川表・川裏)の場合、連動用の荷重として、以下の荷重ケースを生成します。
  1. 常時ケース・・・最大5ケース
  2. 地震時(死荷重)・・・最大5ケース
    ※本体縦方向−考え方−考え方入力画面の「地震時荷重−平常時、地震時荷重の重ね合わせを行うスイッチ」がチェック(ON)された場合にのみ生成されます。
  3. 地震時ケース1〜5 ・・・最大5ケース(慣性力の向きが川表→川裏)
  4. 地震時ケース1〜5 ・・・最大5ケース(慣性力の向きが川裏→川表)

※本体縦方向連動時における注意点
胸壁の設計で作成される本体連動用荷重は、前記のとおり、胸壁底版、たて壁中心位置で集計されております。よって、本体縦方向の「門柱・胸壁」データで連動作業が行われた場合、下記のとおりに作用位置の変更が行われます。

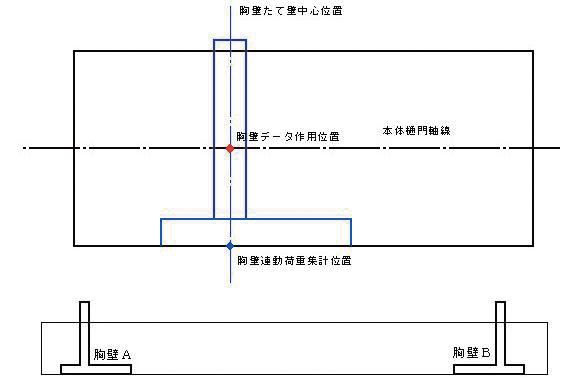

■図2 胸壁データ作用位置
 最後に
前述のように、それぞれの付属構造物(門柱、胸壁)の連動荷重の集計位置と、本体縦方向における作用位置が異なるため、連動荷重を本体縦方向に載荷する場合には、モーメント荷重に偏心量を考慮しています。


前ページ    インデックス    次ページ
(Up&Coming '12 新年号掲載)
