杭基礎の設計/基礎の設計計算のなぜ? 解決フォーラム
「極限支持力度が0」のメッセージが表示される
杭先端の極限支持力度、または極限支持力度の算出に必要なデータは、次の画面で入力します。本入力が正しく行われていない場合、「極限支持力度が0になっています」とメッセージが表示され、杭先端極限支持力度が許容支持力に考慮されません。

方法1
「地層」−「土質一覧」−「土質データ(3)」画面において、支持層に相当する層の「支持層」を『1』とし、qu、先端地盤N値、qdのいずれかを入力します。支持層以外は『0』とします。

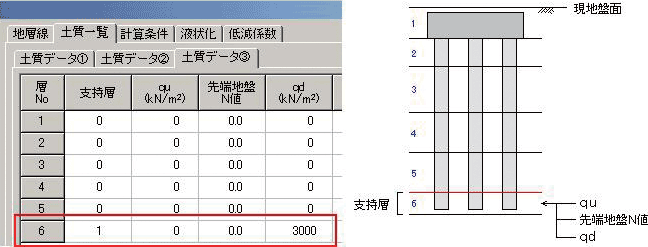

■図1 「土質データ(3)」画面

方法2
「杭配置」−「錆代・その他」画面の「極限支持力度qd算出用(『換算根入れ比』、『設計N値』)」を入力します。

なお、杭種、施工工法により、入力方法が異なります。詳しい入力方法は下記を参照してください。

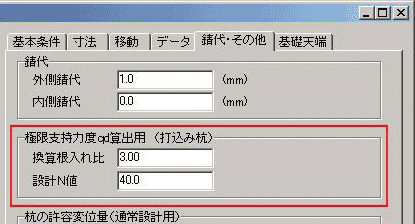

■図2 「錆代・その他」画面

 直接入力
内部計算に対応していない杭種、工法のとき、または「計算条件」−「設計条件」−「支持力・引抜力」画面の「極限支持力度の算出方法」が『入力(地層データ)』のとき、「方法1」画面の『qd』に、杭先端極限支持力度qdを直接設定します(内部計算に対応していない杭種、工法とは、場所打ち杭、中掘り工法(コンクリート打設方式),STマイクロパイルです)。
 内部計算
1.打込み鋼管杭、中掘り最終打撃方式鋼管杭
「方法2」画面で『換算根入れ比』、『設計N値』を入力します。なお、鋼管杭のとき、道示W・参考資料-7(軟岩・土丹を支持層とする打込み鋼管杭の軸方向押込み支持力の推定方法(案))(P.563)により極限支持力を算出することが可能です。この場合、「方法1」画面の『qu(一軸圧縮強度)』を入力してください。これにより、先端地盤が軟岩・土丹である見なし、参考資料-7に準じた極限支持力を算出します(quが入力されているとき、自動的に参考資料-7による計算に切り替わります。先端地盤がれき・砂・粘性土のとき、quは0.0としてください)。

2.打込み工法、中掘り工法(最終打撃方式)
「方法2」画面で『換算根入れ比』、『設計N値』を入力します。なお、鋼管杭のとき、道示W・参考資料-7(軟岩・土丹を支持層とする打込み鋼管杭の軸方向押込み支持力の推定方法(案))(P.563)により極限支持力を算出することが可能です。この場合、「方法1」画面の『qu(一軸圧縮強度)』を入力してください。これにより、先端地盤が軟岩・土丹である見なし、参考資料-7に準じた極限支持力を算出します(quが入力されているとき、自動的に参考資料-7による計算に切り替わります。先端地盤がれき・砂・粘性土のとき、quは0.0としてください)。

3.中掘り工法(セメントミルク噴出撹拌方式)、鋼管ソイルセメント杭工法、プレボーリング杭工法、回転杭工法
「方法1」画面ので『先端地盤N値』を入力します。なお、「地層」−「土質一覧」−「土質データ@」画面で入力する『土質』は、次のように取り扱います。
 ・土質=1(砂質土)→「砂層」扱い
 ・土質=2(粘性土)→「砂層」扱い
 ・土質=3(砂れき)→「砂れき層」扱い

上記を入力してもメッセージが表示されるようでしたら、杭先端が支持層に達していない可能性があります(方法1のとき)。「杭配置」の「データ」および「基礎天端」画面において、『杭長(設計杭長)』、『基礎天端(底版下面)標高』より杭先端の標高を求め、支持層となる層の標高との関係をご確認ください。


前ページ    インデックス    次ページ
(Up&Coming '12 春の号掲載)
