對RC斷面(鋼筋混凝土斷面)進行彎曲力矩耐力、
軸耐力、剪力耐力計算和鋼筋配置量計算的程式。(基於中國的建築規範及路橋規範)

RC斷面計算(中國規範版)

初版發佈:2011.02.25

價格請洽業務人員

程式概要

本產品是基於中國的建築規範及路橋規範,對各類斷面形狀的RC斷面(鋼筋混凝土斷面)進行彎曲力矩耐力、軸耐力、剪力耐力計算和鋼筋配置量計算的程式。

▲主視窗

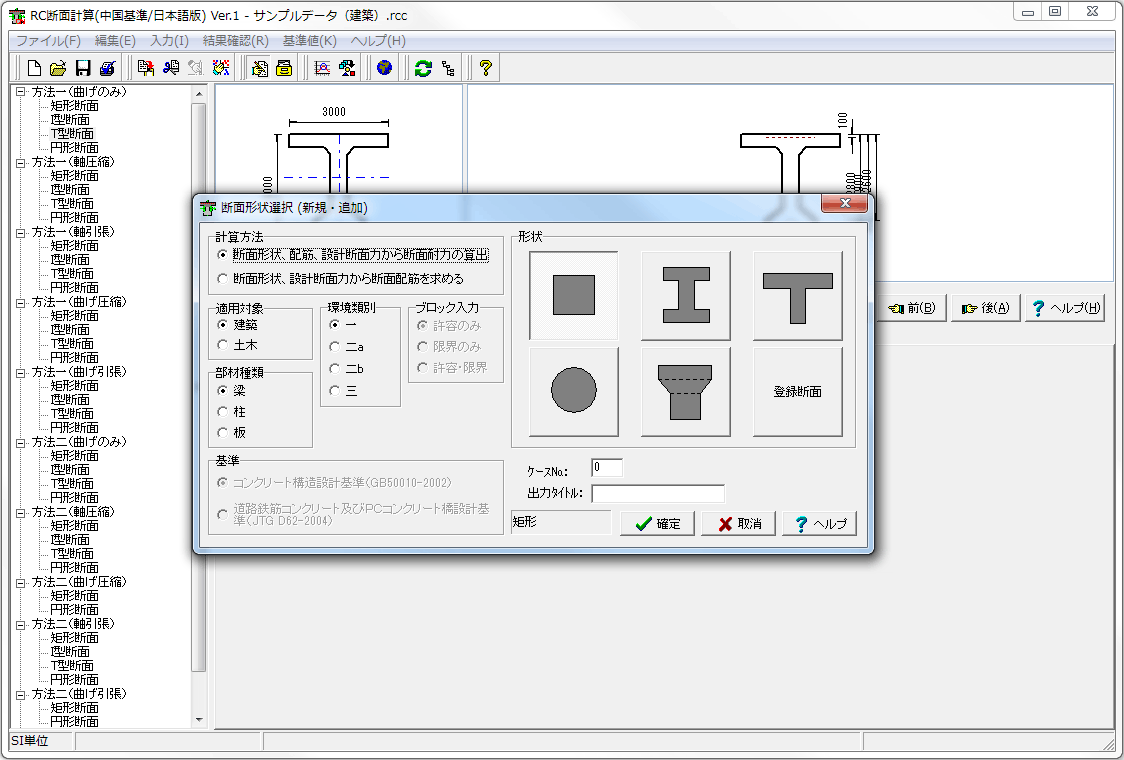

▲斷面形狀的選擇

▲[參照結果]-[M-φ曲線]

程式的功能與特長

適用規範與計算功能
適用規範 ・中國建築規範 混凝土結構設計規範(GB50010-2002)
・中國土木工程規範 公路鋼筋混凝土及預力混凝土橋涵設計規範(JTGD62-2004)
計算方法  方法1 輸入斷面力、斷面形狀和鋼筋量來計算耐力
方法2 輸入斷面力、斷面形狀來計算需要的鋼筋量

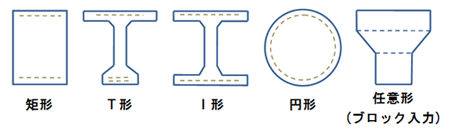

斷面形狀  矩形、T形、I形、圓形、任意形
耐力計算 計算彎曲、軸力、剪力耐力
鋼筋量計算 計算受拉鋼筋;受壓鋼筋、肋筋的鋼筋量

功能與特長

本產品具有以下的功能與特長。


▲對應的斷面形狀


  1. 對應了作為中國規範的《中國建築規範 混凝土結構設計規範(GB50010-2002)》及《中國土木工程規範 公路鋼筋混凝土及預力混凝土橋涵設計規範(JTGD62-2004)》。建築和土木工程中,圓形斷面的彎曲耐力計算公式和規範值等不同。另外,任意形狀的斷面,其中部分參考了日文版RC斷面的計算方法。
  2. 計算方法大體分為2類。方法1:斷面耐力計算,計算彎曲耐力/軸耐力/剪力耐力。方法2:賦予設計斷面力,算出其斷面所必要的鋼筋量。
  3. 作為標準斷面,對應了矩形、T形、I形、圓形4個種類。關於各斷面,對應了設計斷面力的各種組合(僅含彎曲、軸壓縮、彎曲壓縮、軸拉伸、彎曲拉伸),其中方法1是計算求解斷面耐力;方法2是計算求解鋼筋配置量。
  4. 任意斷面透過矩形和圓形的追加刪減,以水泥塊組合的形式構成斷面並計算斷面耐力。
  5. 斷面力參照是根據混凝土強度、鋼筋及PC鋼材的種類進行登記容許值來驗證。
  6. 耐力計算只能計算終極強度,而計算結果經過整理可以在畫面上方便地確認。
  7. 在計算書方面,製作成方便追加計算過程和代入值的報告書形式。
  8. 不同斷面樣式相混合時,每個專案最大同時可以處理100個情況。一個數據檔案中可處理複數個專案。
  9. 作為鋼材種類,可以混合使用鋼筋、PC鋼材。可以在鋼筋的各斷面裡分成最大20段輸入。
  10. 內建材料數據的常用值。
  11. 斷面形狀的描繪中顯示斷面尺寸和鋼筋配置數據。
  12. 輸入輸出結果可以簡潔地進行統整並一同輸出。
  13. 具備斷面形狀的登記功能、可重複使用複製和編輯功能。

▲RC斷面的初期輸入畫面

與日文版的區別

在日本版的RC斷面計算中,將混凝土的壓縮應力的分佈作為應力應變曲線而得到的2次放射線(道路橋示方書V的情況下是n次放射線)進行嚴謹的積分,可以計算出軸的方向力與彎曲力矩。
而中國版的計算方法如下圖所示,先假設壓縮方的混凝土與受壓鋼筋已達到屈服應力,且同一時間拉扯方的受拉鋼筋也達到屈服應力時,藉由平衡式的計算來求得彎曲耐力的簡化計演算法。



產品價格

軟體價格

■軟體價格

產品名稱 價格
RC斷面計算(中國規範/日文版) OPEN
RC斷面計算(中國規範/中文版) OPEN

■浮動授權價格

額外支付定價的40%,將可以在任意地點和任意PC上使用。

產品名稱 價格
RC斷面計算(中國規範/日文版) OPEN

>>點選檢視授權詳情

訂閱價格


訂閱價格

■服務內容
・免費提供版本升級  ・電話技術諮詢服務
・諮詢服務(電子郵件、FAX)  ・下載服務  ・維護資訊傳送服務

對象產品 第一年訂閱費用 往後每年
訂閱(RC斷面計算(中國規範/中文版)) 免費 OPEN
訂閱(RC斷面計算(中國規範/中文版)浮動授權) OPEN

教育版價格


對於教職、研究人員和學生等教育相關使用者提供更加優惠的教育版價格。

教育版價格

產品名稱 教育版價格
RC斷面計算(中國規範/中文版) OPEN

版本開發履歷


版本開發履歷

 RC斷面計算(中國規範版)
版本 發佈日 主要更新內容
1.0.0 11/02/25
  1. 新發布。

操作環境


操作環境

OS Windows XP / Vista / 7 / 8 / 10 等具有32bit的 Windows作業環境
CPU Pentium IV 3.0GHz以上
所需記憶體(包含OS) 推薦 512MB以上
所需磁碟空間 約15MB以上
顯示器(畫面解析度) 800×600以上 (推薦1024×768以上)
輸入數據副檔名 RC4   <舊數據>RCD、ARCK、RCK、他
檔案輸出 HTML(包含結果確認畫面)
TXT
對應F8輸出編輯工具:TXT、HTM、 PPF、DOC、 DOCX、PDF、 JTD、JTDCC
和其他產品的聯動 <讀取>(聯動數據:RCF)
UC-1/FRAMEManager
UC-1/FRAME(面內)
<讀取・寫入>(登入斷面數據:SRW)
UC-1/FRAMEManager
UC-1/FRAME(面內)
UC-BRIDGE
PC單純橫樑的設計・CAD

產品購買/諮詢窗口


產品購買/諮詢窗口

■ 諮詢窗口

全國各代理店均接受諮詢。>> 營業窗口

如果您對購買或網站有任何疑問,敬請洽詢info-taiwan@forum8.com

範例圖片

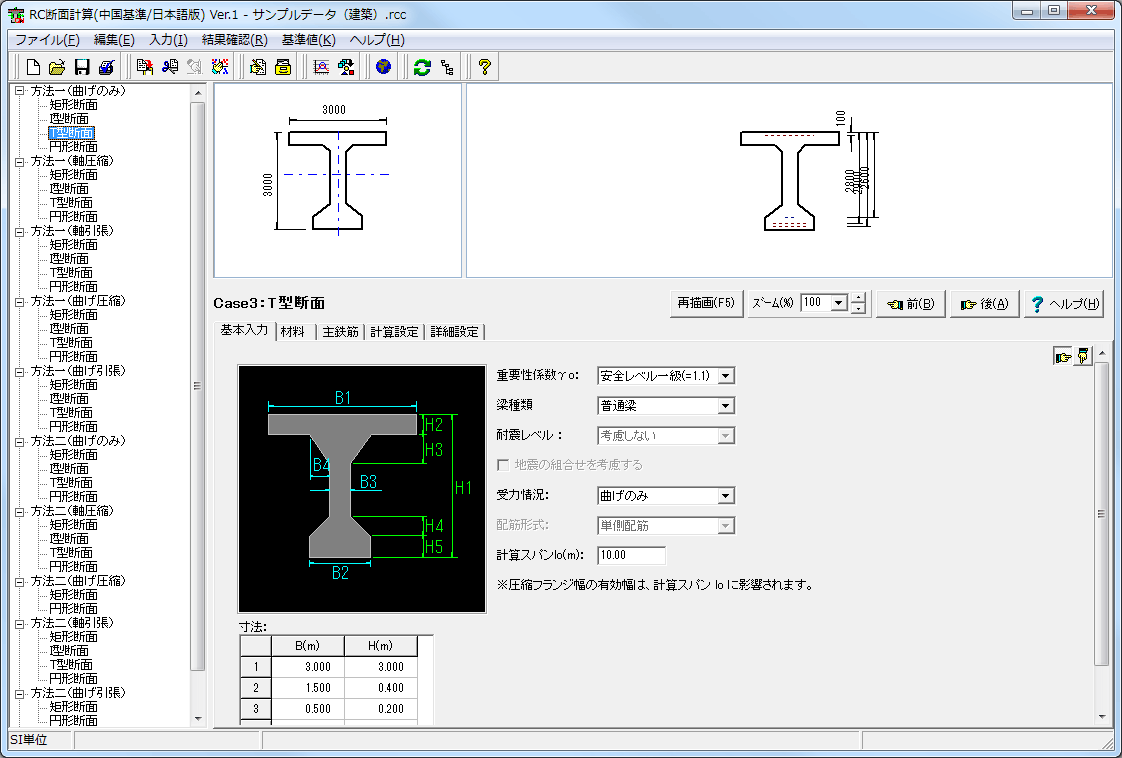

▲主視窗

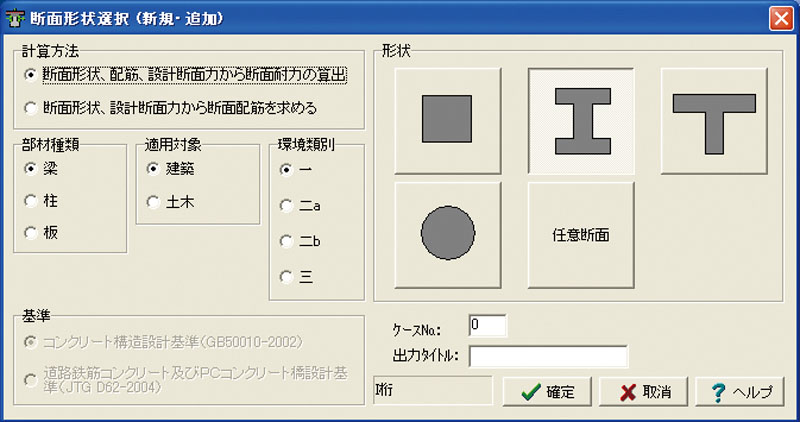

▲斷面形狀的選擇

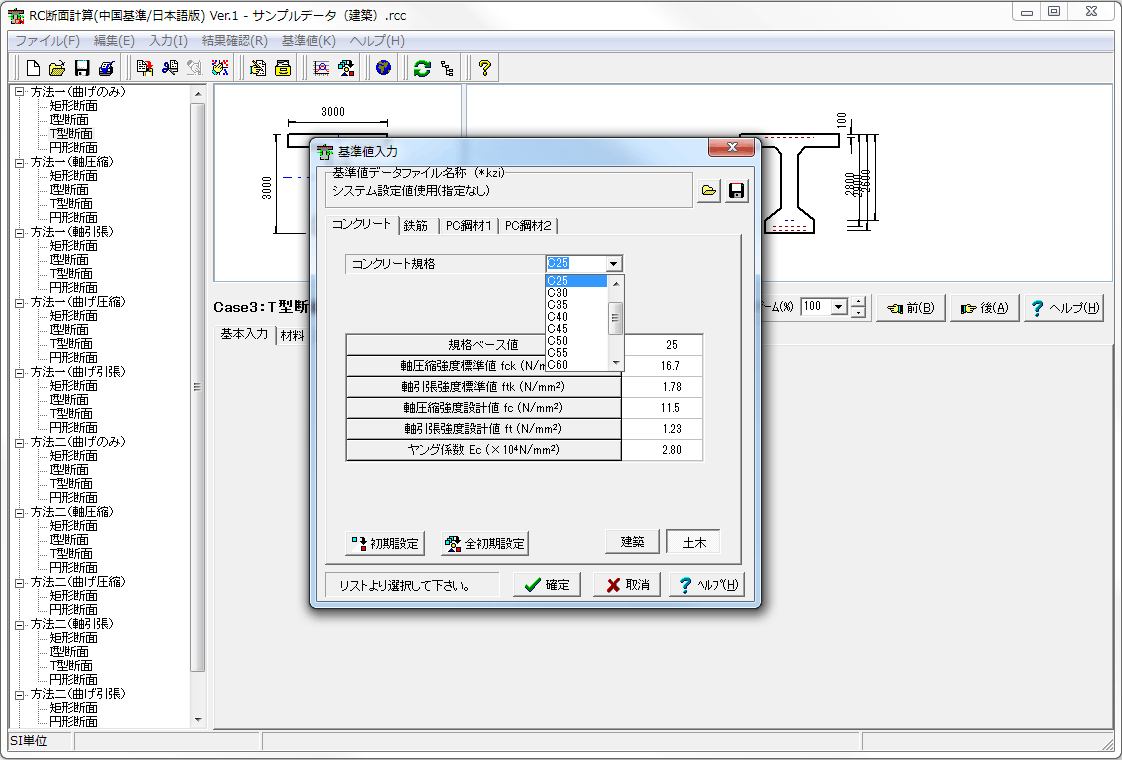

▲規範值

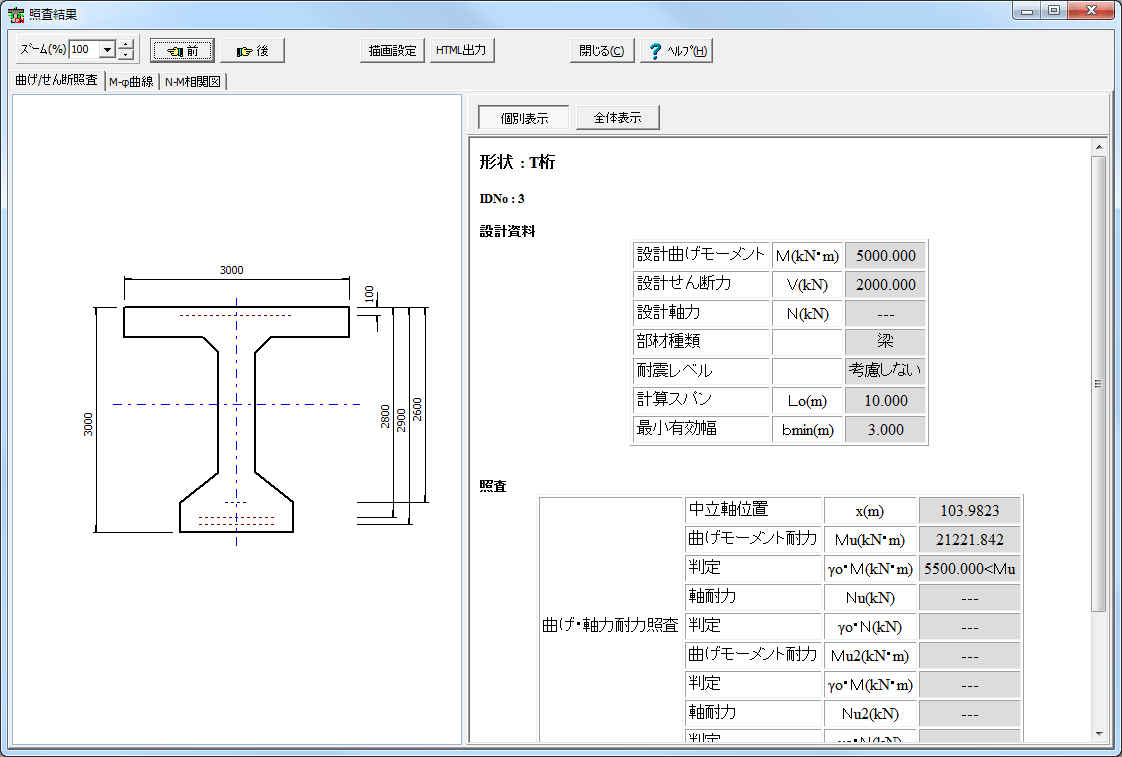

▲[參照結果]-[彎曲/剪力參照]

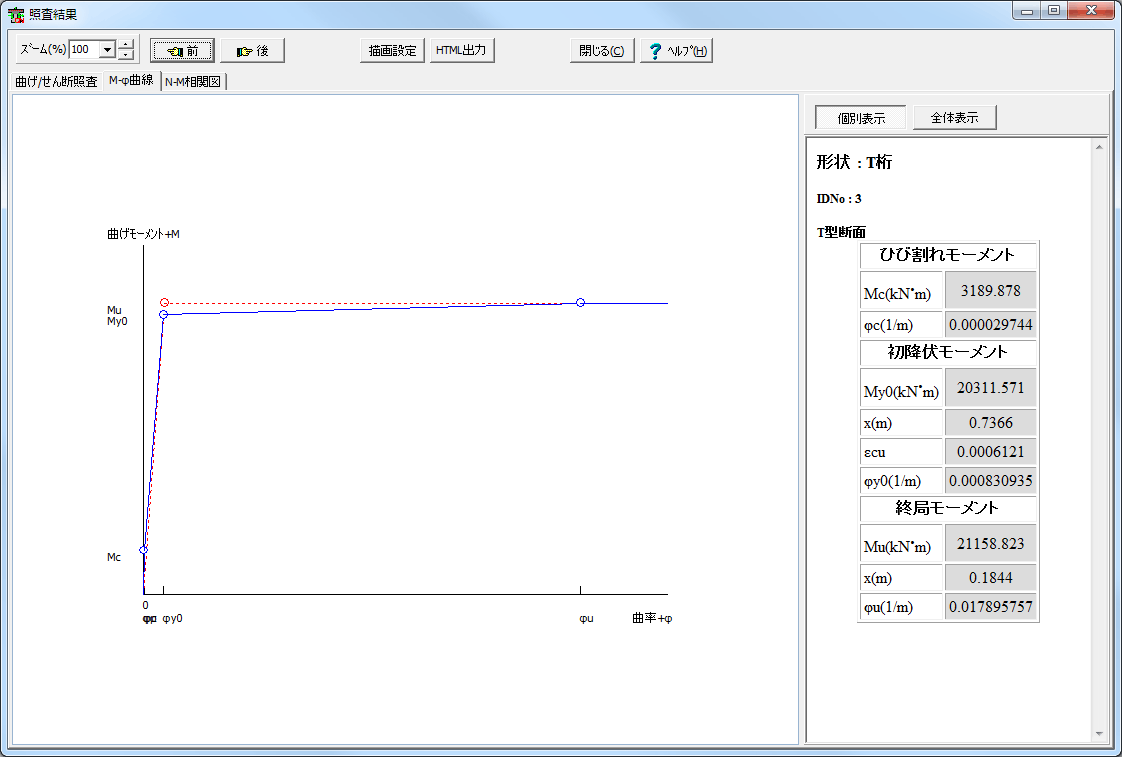

▲[參照結果]-[M-φ曲線]

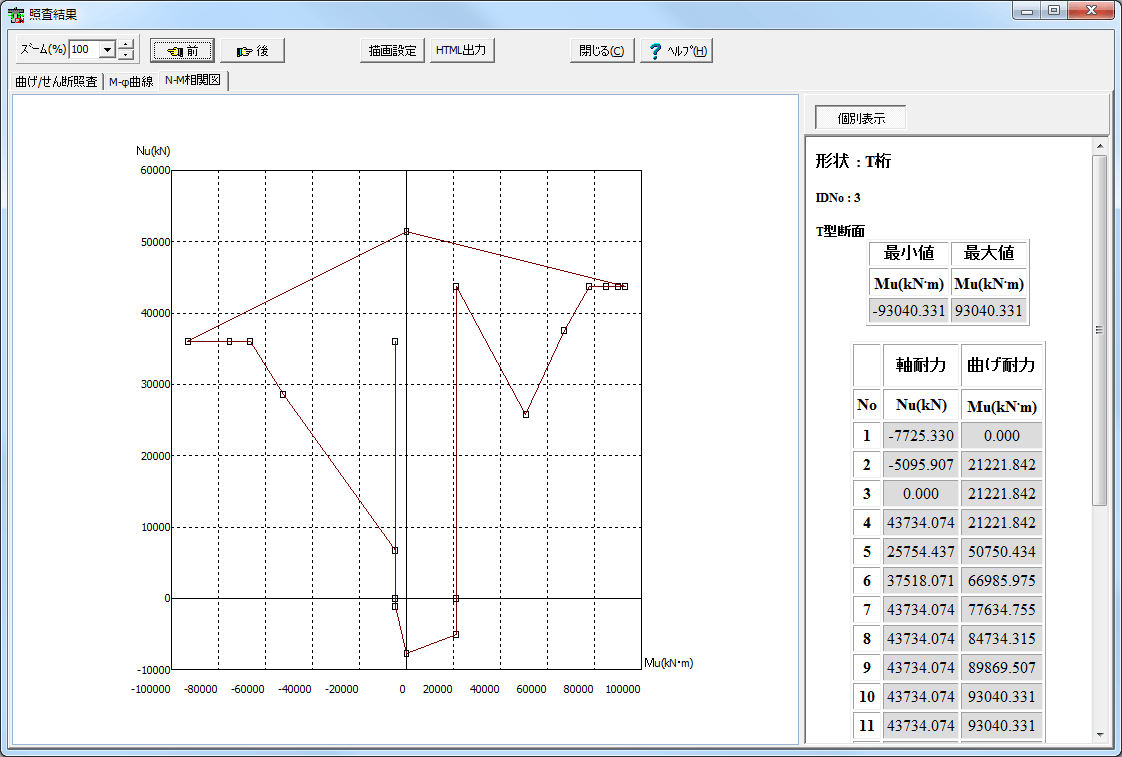

▲[參照結果]-[N-M相關圖]
