程序概要

Allplan系列是德国CAD制造商Nemetschek公司开发的BIM统合解决方案。通过该BIM统合解决方案,可连续进行基本图纸、渲染图像、演示映像、详细施工图、数量选出和概预算,可以设计、表现建筑物的整个生命周期。此外,模型的变更可以简单地反映到所有数据。
将制作好的建筑及土木结构数据以3DS/Collada格式导出,可以与本公司开发的VR模拟软件UC-win/Road进行连接。
拥有通用CAD的基本绘图功能和建筑CAD的各种构件,使用这些功能制作模型,甚至可以进行3D显示、渲染、数量计算、演示用的数据加工。从基本功能到非常高级的功能,囊括了所有功能,并且连细小的设定都能简单易懂地进行,因此可以说是非常全能的建筑、建设CAD。

Allplan 2019通过了一般社团法人 buildingSMART Japan实施的IFC检定(日文)

■IFC检验结果
・软件名称 Allplan
・版本 2019
・检定区分 输入2:CAD系/输出
・检定MVD名称 土木模型视图定义2018
・认定编号 输入 CVL01-i-1805/输出 CVL01-e-1810
・认定日 输入 2019年4月18日/输出 5月28日
OCF検定 OCF検定

相关信息

◆相关培训会
Allplan体验培训会
◆图纸制作示例(2柱刚架桥墩)、操作手册指南
图纸制作示例(2柱刚架桥墩)(PDF, 3P, 14,335KB)

Allplan 2022 修订内容<2022年 2月9日发布>NEW

  1. 工具提示的扩展,用户界面的优化
  2. 通过改善组件的交互作用,可以进行高效详细的建模
  3. 支持加强加固功能的自动化
  4. 支持通过颜色区分迅速检测错误
  5. 支持采用预铸梁的桥梁设计
  6. 支持IFC4.3

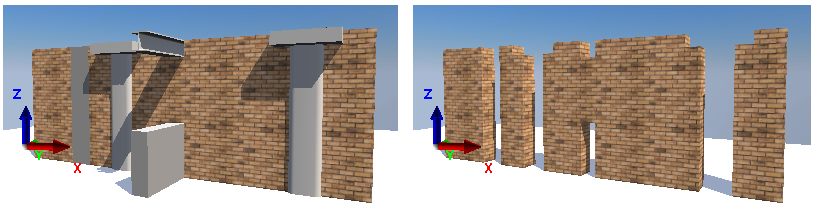

▲切断面上的开口

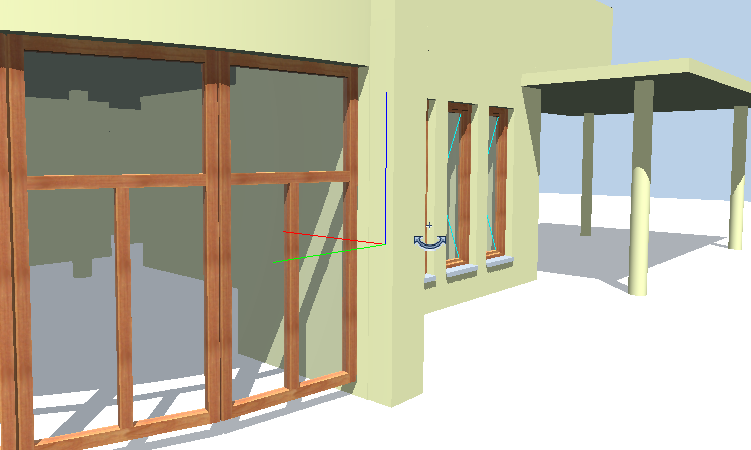

▲在点击的点坐标交叉,以模型上的点为中心旋转

▲图纸文件中的各种组件的交叉

程序功能和特征

产品构成

※○:可以通过购买选项使用

产品名 Basic Architecture Engineering
Building
Engineering
Civil
AEC

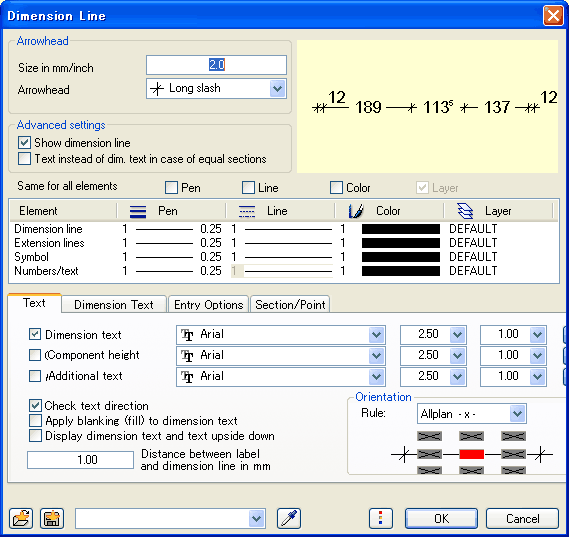

建模和草图功能 2D草图,尺寸线,文本,排版(图纸编辑)
三维建模,视图(投影图),区间(截面图),平面图
通用的自由形状建模
被定义的内容
(符号,物件,固定工具SmartParts,PythonParts)
Visual scripting
可定制的内容
(固定件编辑,SmartParts,PythonParts)
沿着路径的区间
通用的拾取数量
视觉化 静止画 - CineRender,实时渲染器,照明,表面
动画 - 相机路径,影子
建筑功能 建筑组件(门、窗、楼梯、屋顶等)
房间的体积和墙壁精加工材料的拾取数量
立面
改建工具
建筑工程 结构组件(梁、墙、柱、板等)

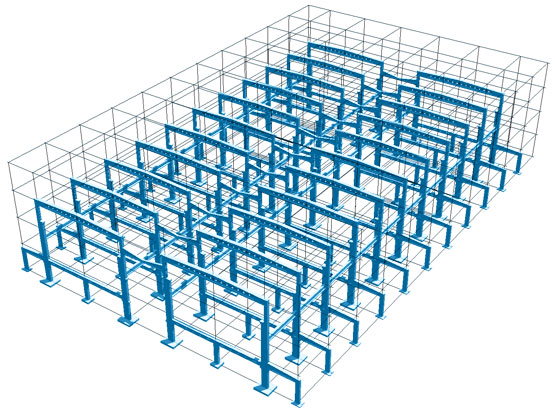

骨架模型(椽子等)
土木工程 土木结构物(桥梁、土木工程组件)
地形
城市规划
用地规划(道路,环岛,路径扫动)
景观
加强功能 钢筋,接头,网状配筋
自由形状的钢筋

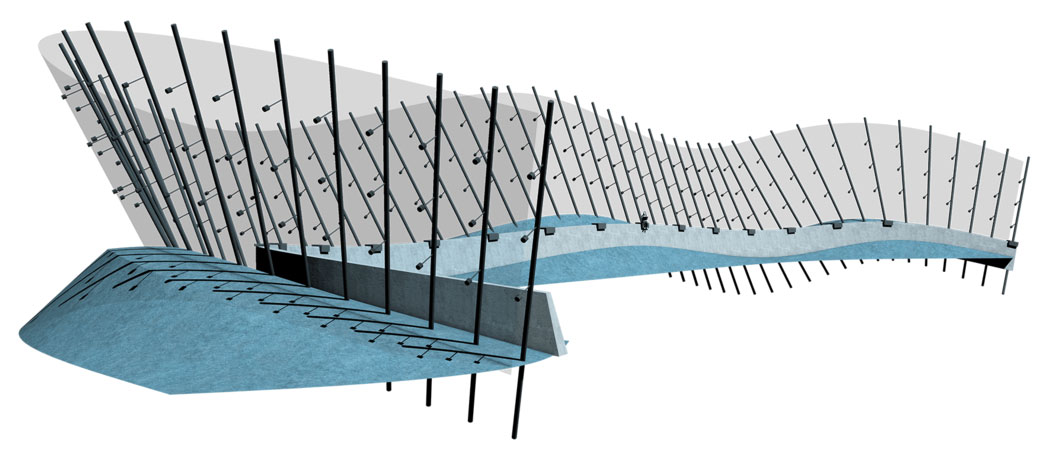

预应力锚筋(应力材料)
制造商内容(Ancotech, Erico-Lenton, Halfen, Peikko, SAH, Shöck…)
BAMTEC配筋技术
Allplan
Bridge
Allplan Bridge Modeler (桥梁的参数建模)
Allplan Bridge Prestressing
Allplan Bridge Linear Analysis
Allplan Bridge International
Allplan Bridge Code Based Design
界面 DWG、DXF、DGN、PDF、ASCII

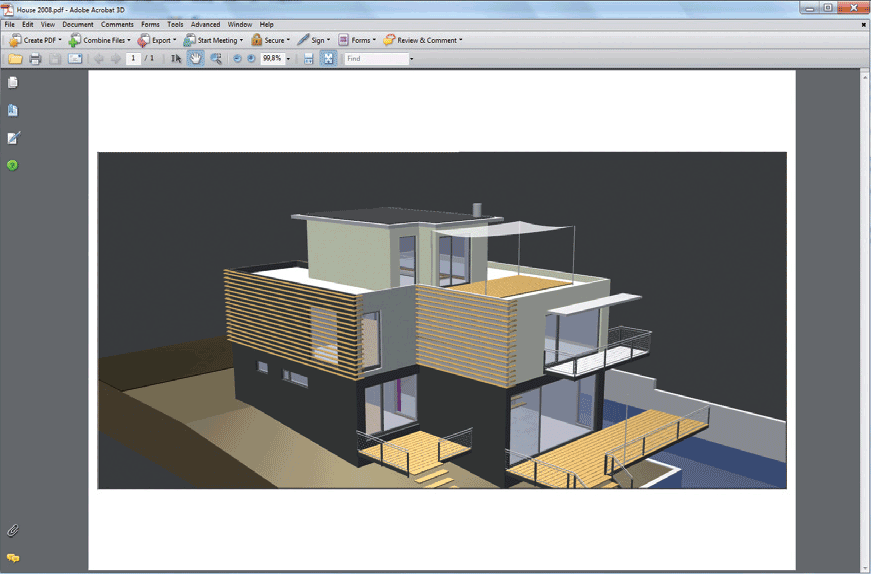

连接功能 3D-PDF、SKP、STL、3DS、C4D、3DM、KMZ、U3D、VRML、DAE
IFC2x3、IFC4、GEO-Tiff
Point Clouds - Scalypso Freemium
与钢筋弯曲机的连接(BVBS)
与成本管理的连接(Nevaris、CPIXML)
与结构分析的连接(SCIA、FRILO、CERDUS)

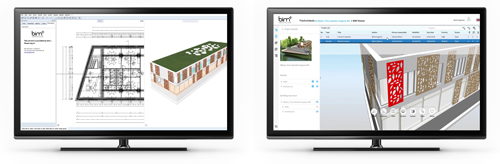

Allplan
Bimplus
Basic
Pro版本(但只有SSA)
SCIA AutoConverter Light
Allplan
Share
与远程地方的连接功能
Allplan
Exchange
计划管理系统(仅可在部分国家使用)
可定制的用户界面 基于任务、角色的功能
支持高分辨率屏幕,多屏幕
语言 本地语言和英语
所有支持语言
普尔加利亚,中国简体,德国,英语,法国,希腊,荷兰,意大利,日本,克罗地亚,波兰,葡萄牙,罗马尼亚,俄罗斯,斯洛伐克,斯洛文尼亚,西班牙,土耳其,捷克,匈牙利
选项 Allplan Bridge - 桥梁的参数建模
Allplan Environment (地形,城市规划,用地规划,景观)
Allplan 授权服务器
Allplan Workgroup 管理

界面

追求便利性。自由定制的界面。

工具板及工具条可以根据是否显示图标/变更显示位置等喜好自由设定接口。由于具有高功能快照工具的绘图光标,工作效率也提高。用2D图纸进行的作图和编辑,立即反映在3D画面的立体模型上,因此可以在多窗口同时确认并进行工作。


项目的导出、发布和管理功能 Allplan的界面

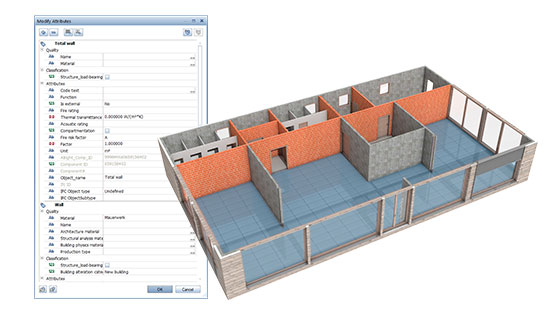

▲优化的属性调色板

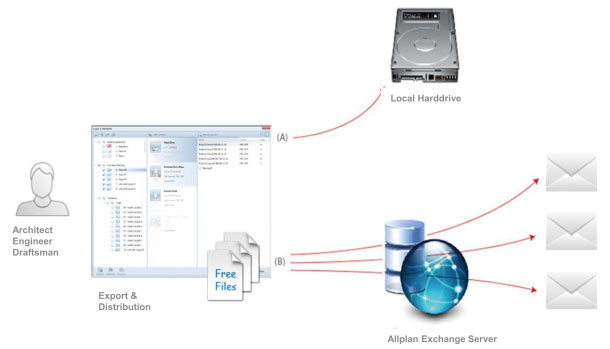

Allplan Exchange

通过项目的导出、发布和管理功能,确保可追溯性和透明性。

目标导航仪

把项目中的目标以列表形式显示,可以容易把握项目中包含了什么。
根据目标的种类、图层、图纸进行排序,也可以进行显示/不显示的切换。

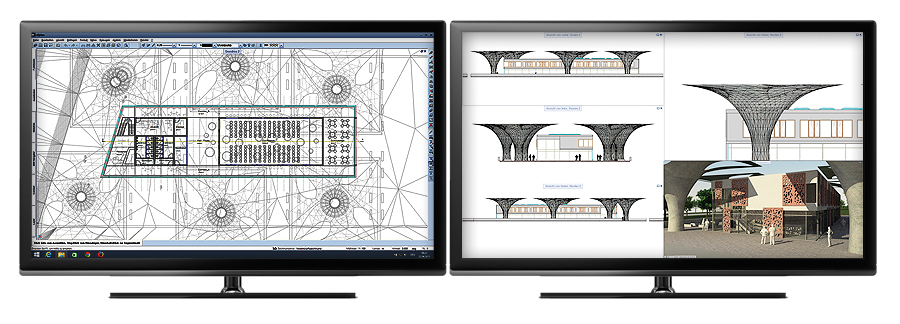

支持多屏显示

可以根据多屏显示来设置窗口。

画像をクリックすると大きな画像が表示されます。 画像をクリックすると大きな画像が表示されます。
▲目标导航仪 ▲多屏显示
任务板

支持Allplan公司提供的项目共享服务、共享项目信息及交换意见,BIM Collaboration Format

▲任务板

BIM建模

丰富的高功能目标和构件制作工具

除了柱子、梁、底板、墙壁等基本的构件制作工具之外,还可以使用高功能目标(窗、门、楼梯、立面等构件)来制作建筑物模型。将每个目标准备的各种各样的模式组合起来,可以迅速制作高度计划。另外,在平面图、立面图、正等轴测图中进行结构构件和目标的输入、编辑时,变更实时地反映在3D画面的立体模型中,可以一边直观地确认构件的结合、切断、交叉、构件表面的贯通等操作。


▲楼梯、门、扶手等高功能目标

▲用高功能目标快速完成高度设计

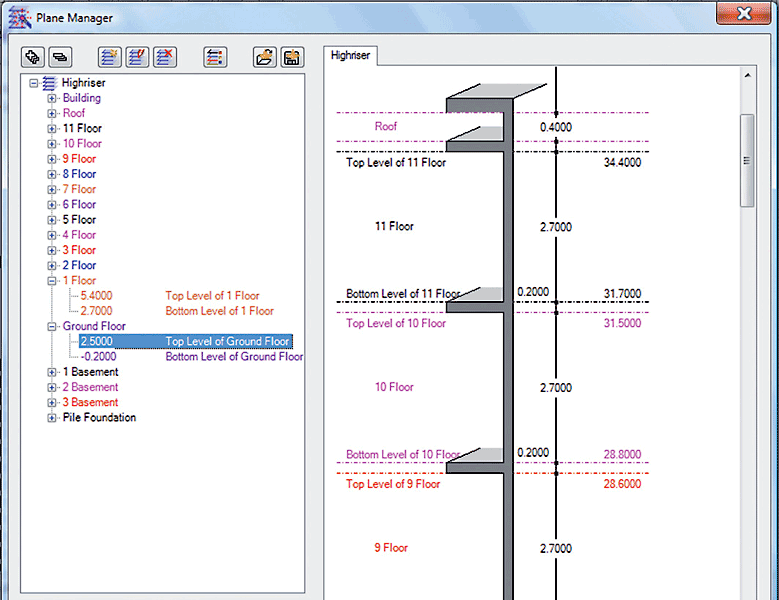

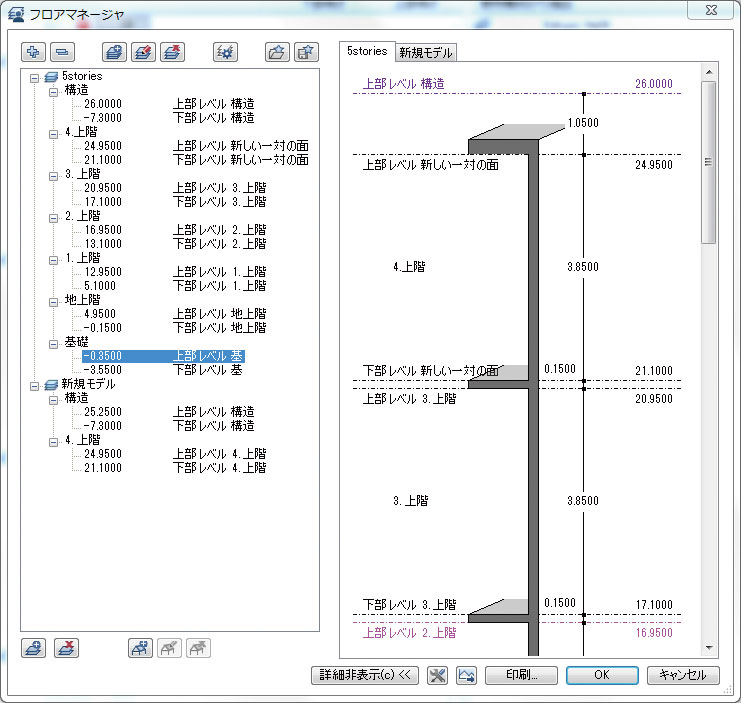

▲通过平面管理功能统一管理建筑物结构

▲新的网格功能

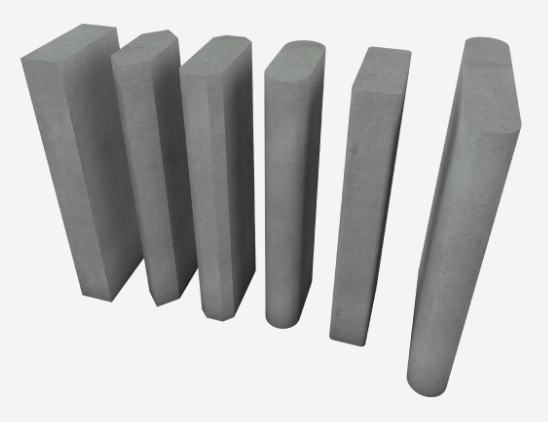

▲圆柱的圆分割,柱子的倒角

▲沿着任意路径(三维曲線)的复制

通过房间属性的附加,精加工材料配置和数量计算效率化

只要用光标指定范围,就能自动检测出墙壁的轮廓,附加房间属性。由此,进行数量计算时可以进行房间精加工材料的数量计算。如果事先设定好墙壁材料、天花板材料、底板材料等精加工材料的话,可以对整个房间进行统一的精加工材料配置。

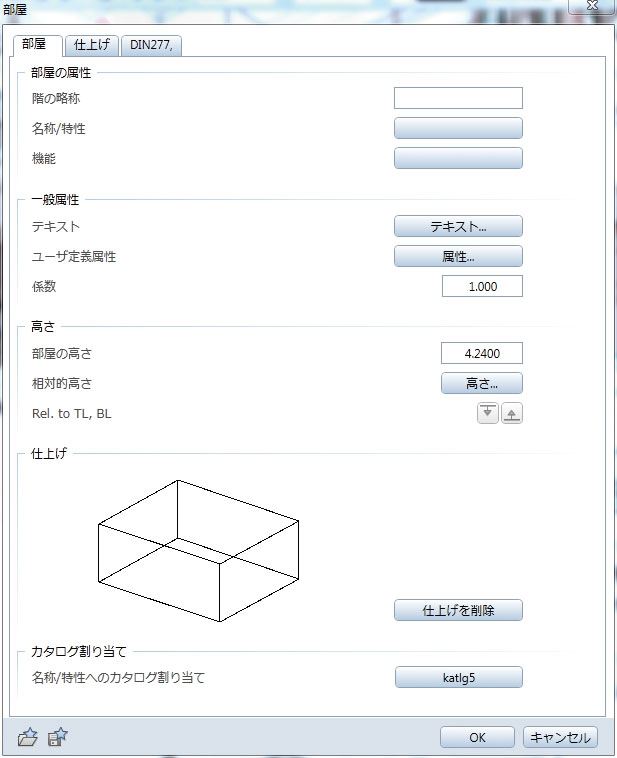

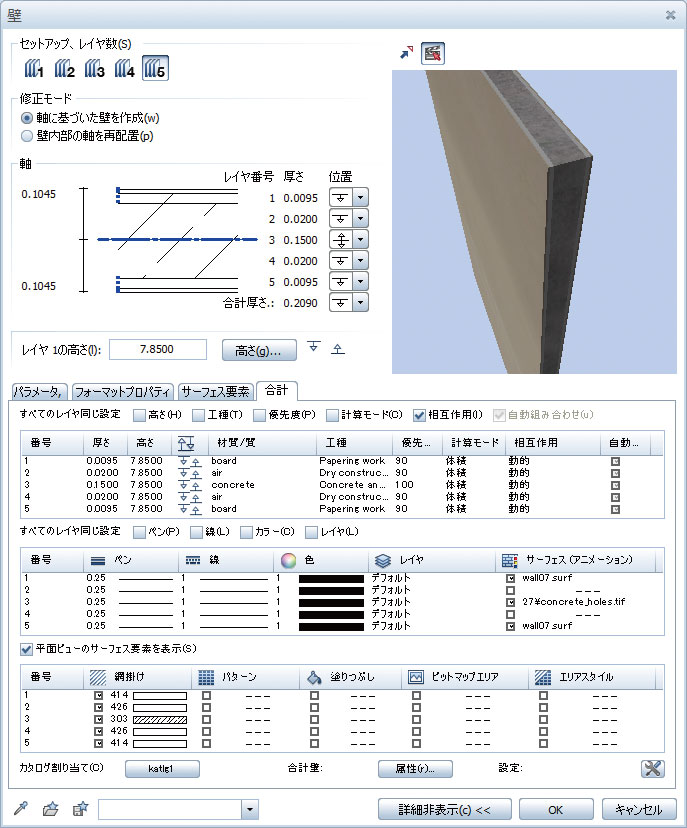

▲[房间]工具属性 ▲参数

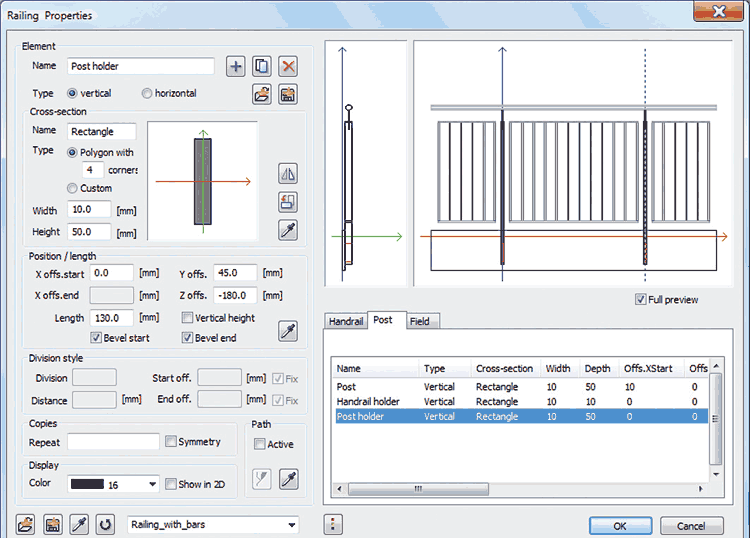

用模板容易创建复杂的立面、扶手形状

准备立面和扶手等丰富的模板,支持广泛的设计。具备幕墙和玻璃砌块等各种各样的模式,通过编辑模板可以简单地设计复杂的形状。在3D画面及正等轴测图中可以一边确认目标的形状一边输入和编辑。

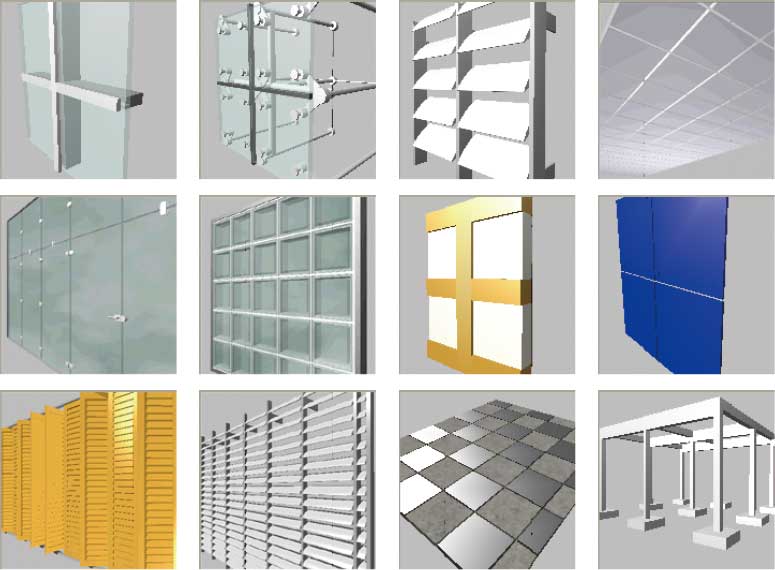

▲立面之模板示例
直观的制图和简单的数量计算

构件制作工具可以使用柱、梁、底板、墙、基础等丰富的命令进行直观的作图。因为各构件保持着三维信息,所以在进行2D作图的同时,会自动生成3D图纸。另外,通过3D画面的绘制设定和构件的属性分配等设定,也可以进行体积、重量、面积等数量计算。

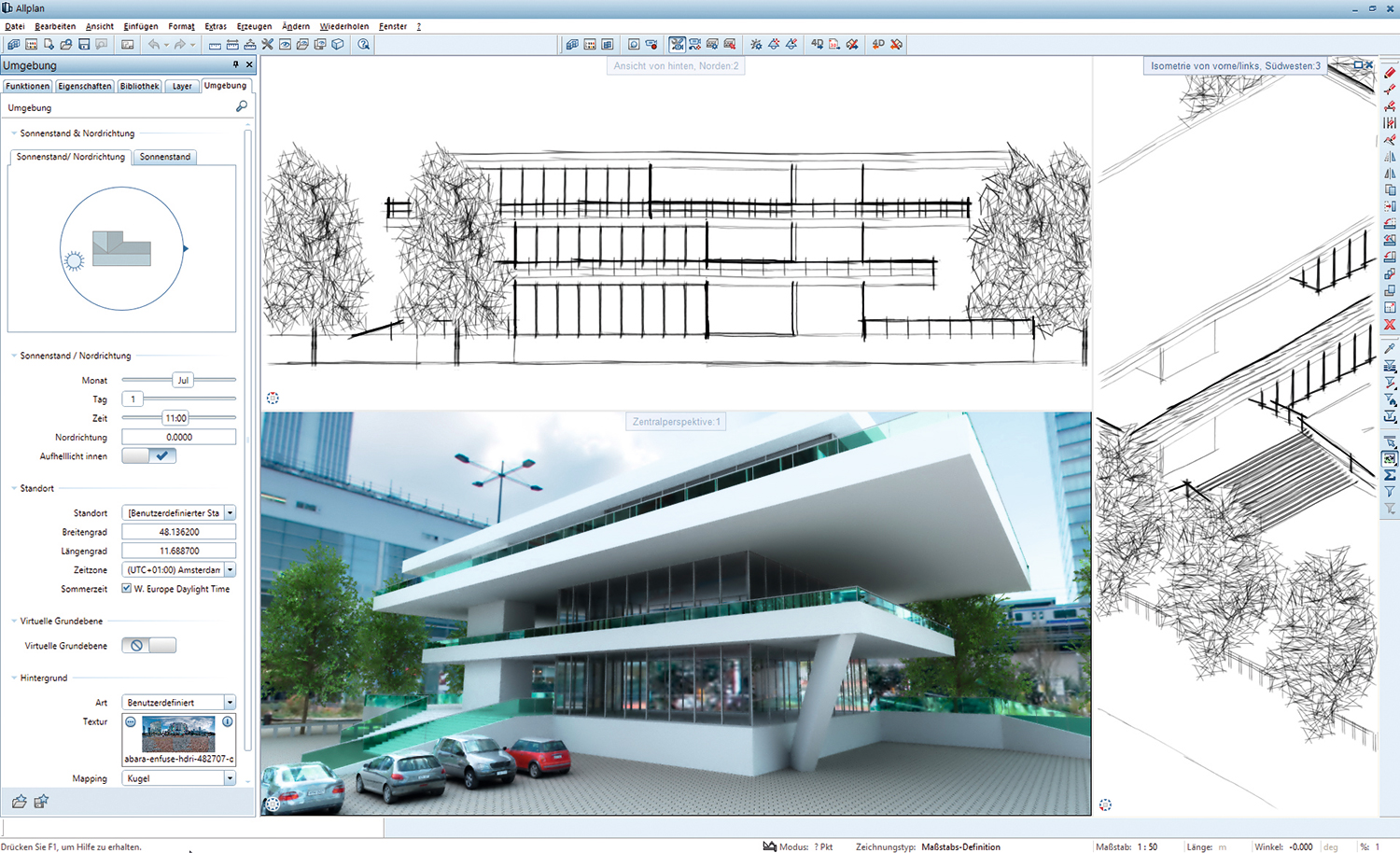

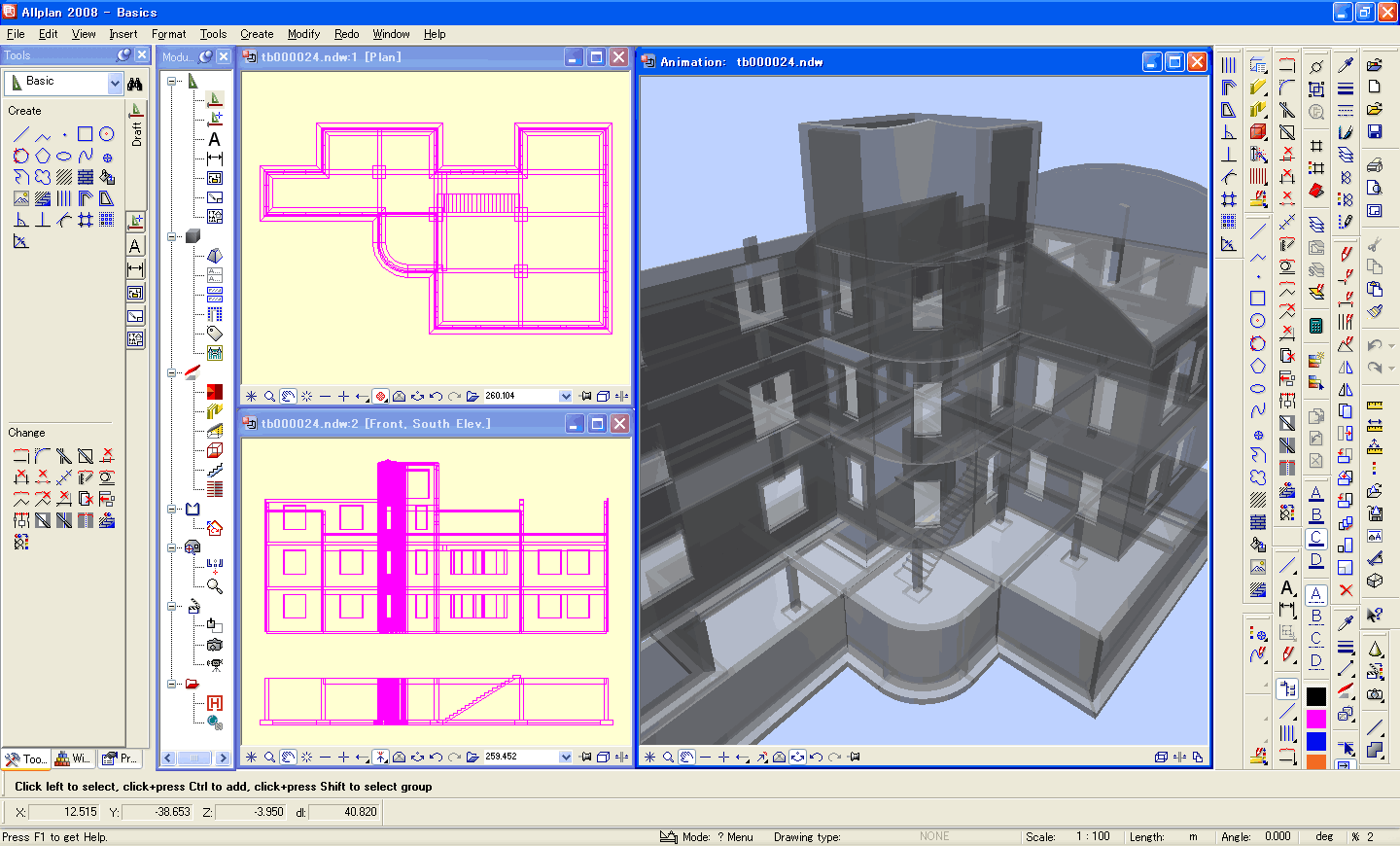

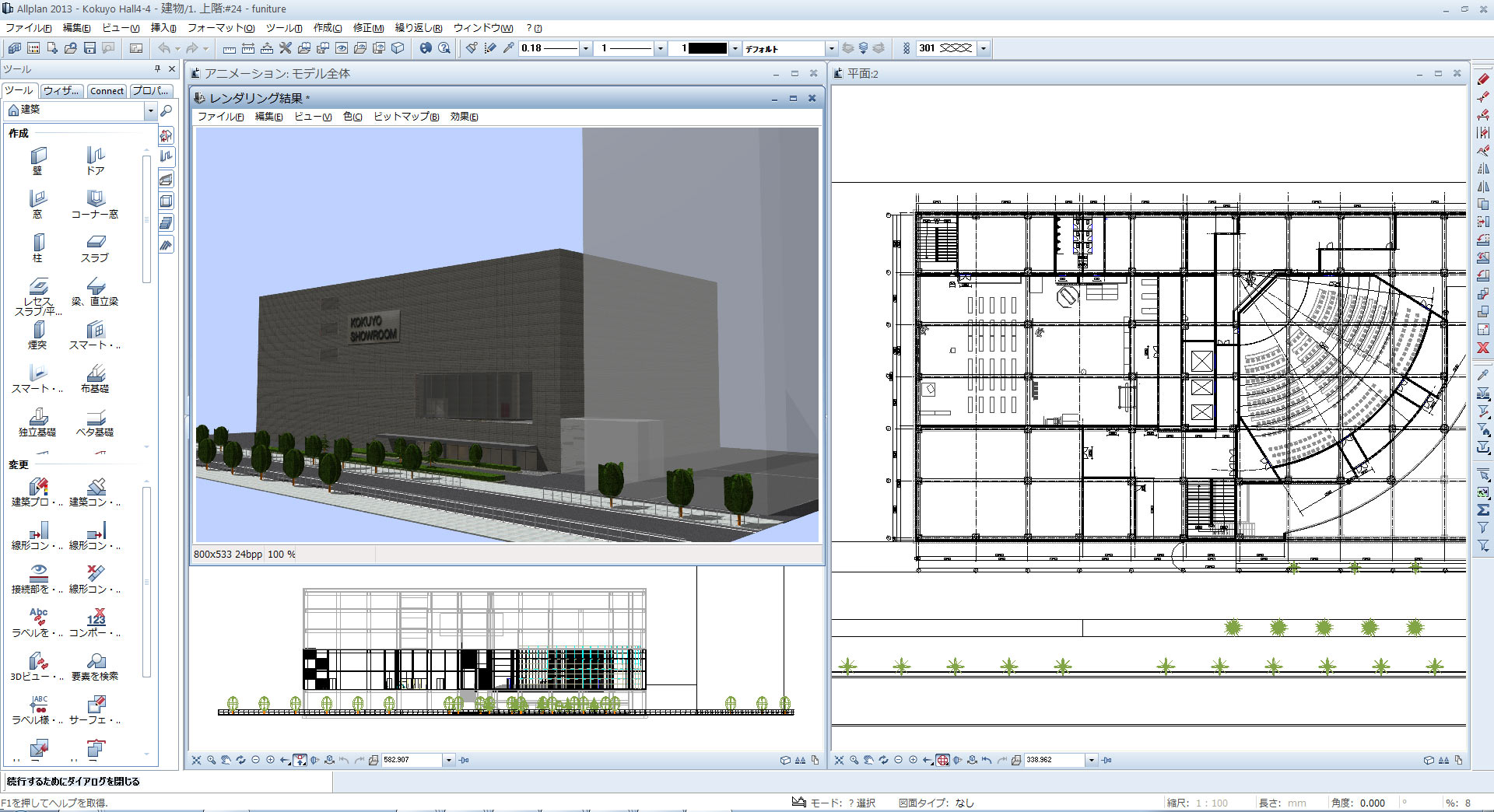

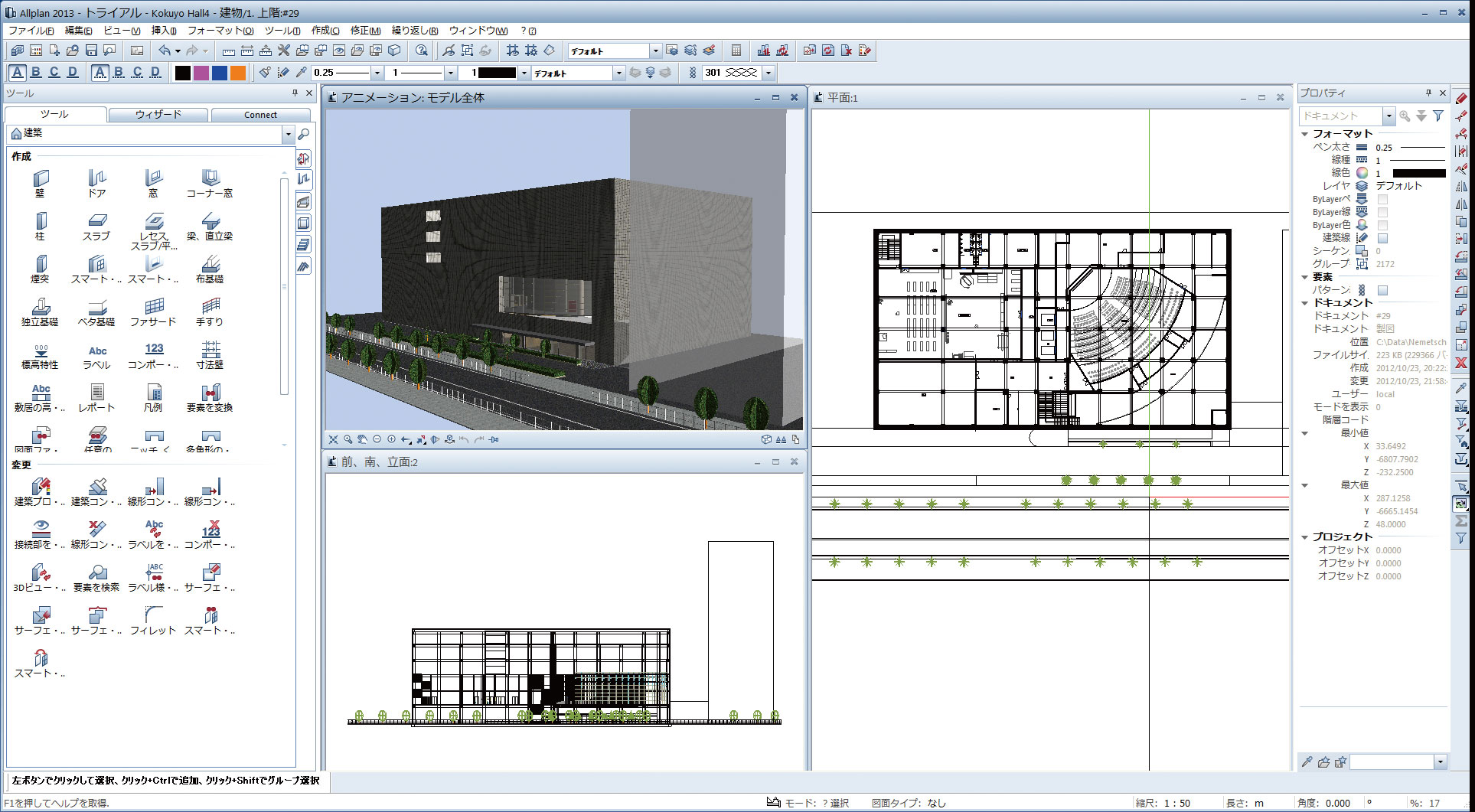

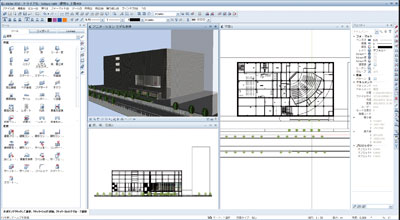

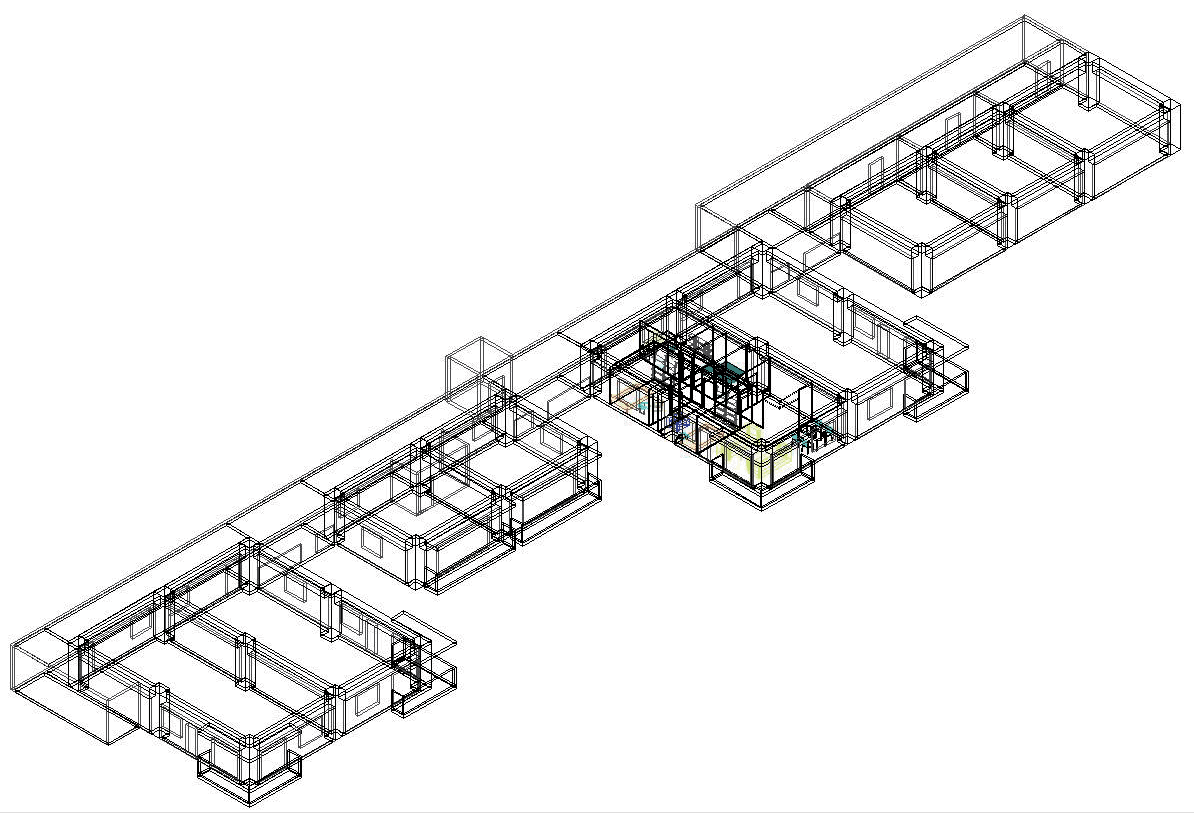

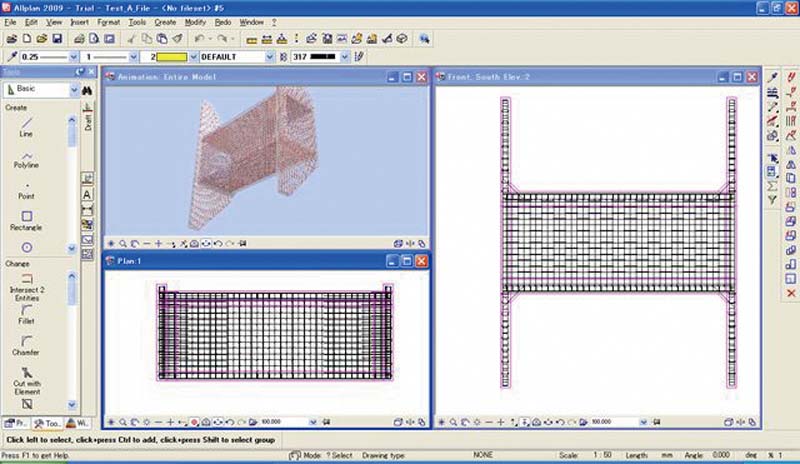

▲正等轴测显示 ▲在多窗口中同时确认2D图纸和3D模型
Allplan SmartParts

通过AllplanCAD目标的3D建模功能可以制作模型,提高建筑物模型的品质。

使用Siemens PLM公司的Parasolid 3D内核

圆,样条,球,圆柱,一般固体等的更新,以及可以处理在3DCAD中使用的固体形状。
另外,可以在倒角、切片、loft、路径扫动中制作复杂的形状。

▲Siemens PLM公司制造的Parasolid 3D内核
通过Python Parts制作参数模型
▲Python Parts的参数模型

配筋

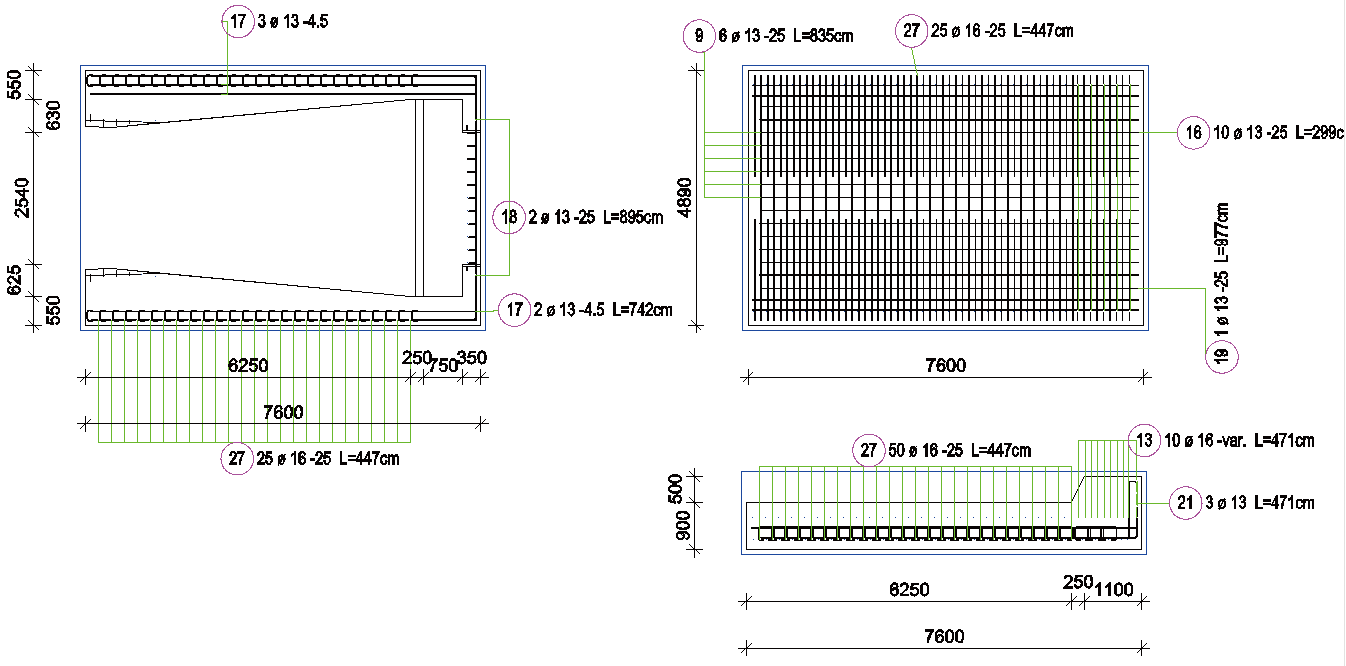

制作棒材钢筋的配筋图

通过指定·配置钢筋的形状来配筋。具备主要钢筋形状数据,任意形状的生成和配筋后的修也容易进行。如果使用利用预先准备的主要配筋模式的FF组件功能,可以制作更有效率的配筋图。

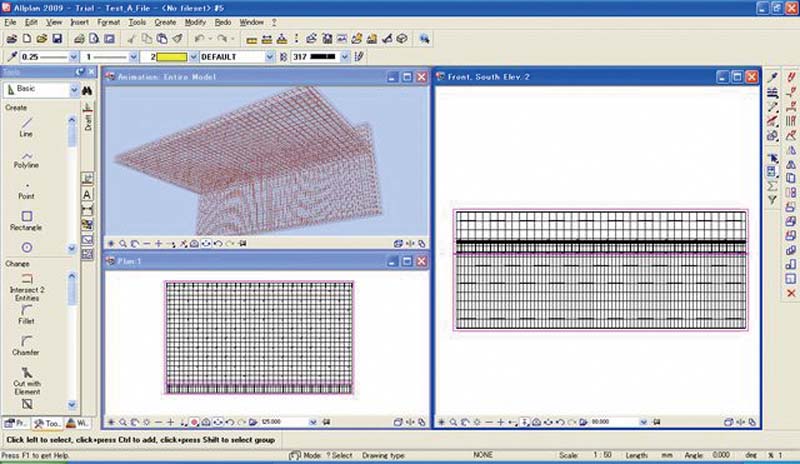

制作网状钢筋的配筋图

和棒状钢筋一样,输入钢材规格、钢筋直径、钢筋盖和钢筋间隔等信息,通过预先制作必要的配筋模式,可以进行底板钢筋和墙壁钢筋等网状配筋。

沿着路径的钢筋挤压

定义截面的钢筋配置,沿着3D曲线的路径配置钢筋的功能

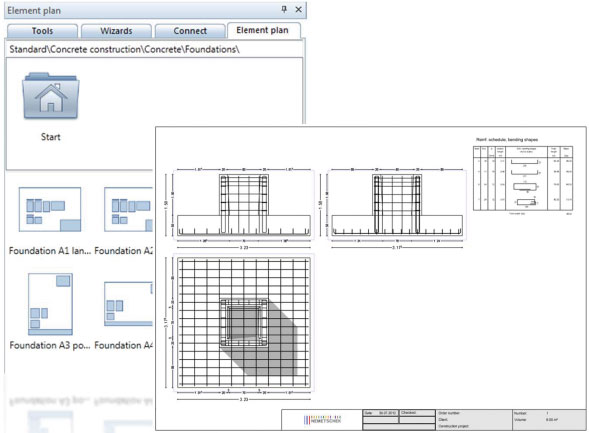

Element Plan

最小化配筋组件的文档中的错误,削减设计、计算、分配、文档的作业时间。

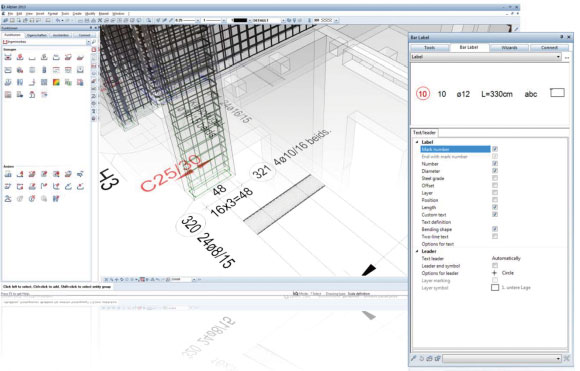

Reinforcement Labeling

刷新棒状钢筋和网状钢筋的标签。更高效地制作钢筋配置和配筋的BIM模型。

Reinforcement Visualization

根据不同的直径、颜色的显示,收藏支持功能等,有效地控制配筋信息。

沿着路径的钢筋挤压 Element Plan
Reinforcement Labeling   Reinforcement Visualization

数量计算

根据构件的各种数量计算概算工程费

从钢筋、模板、混凝土等的结构数量到墙材、底板等的精加工数量,由于可以通过体积、面积、重量等各种计算方法进行结构构件的数量计算,所以可以掌握工程费用。

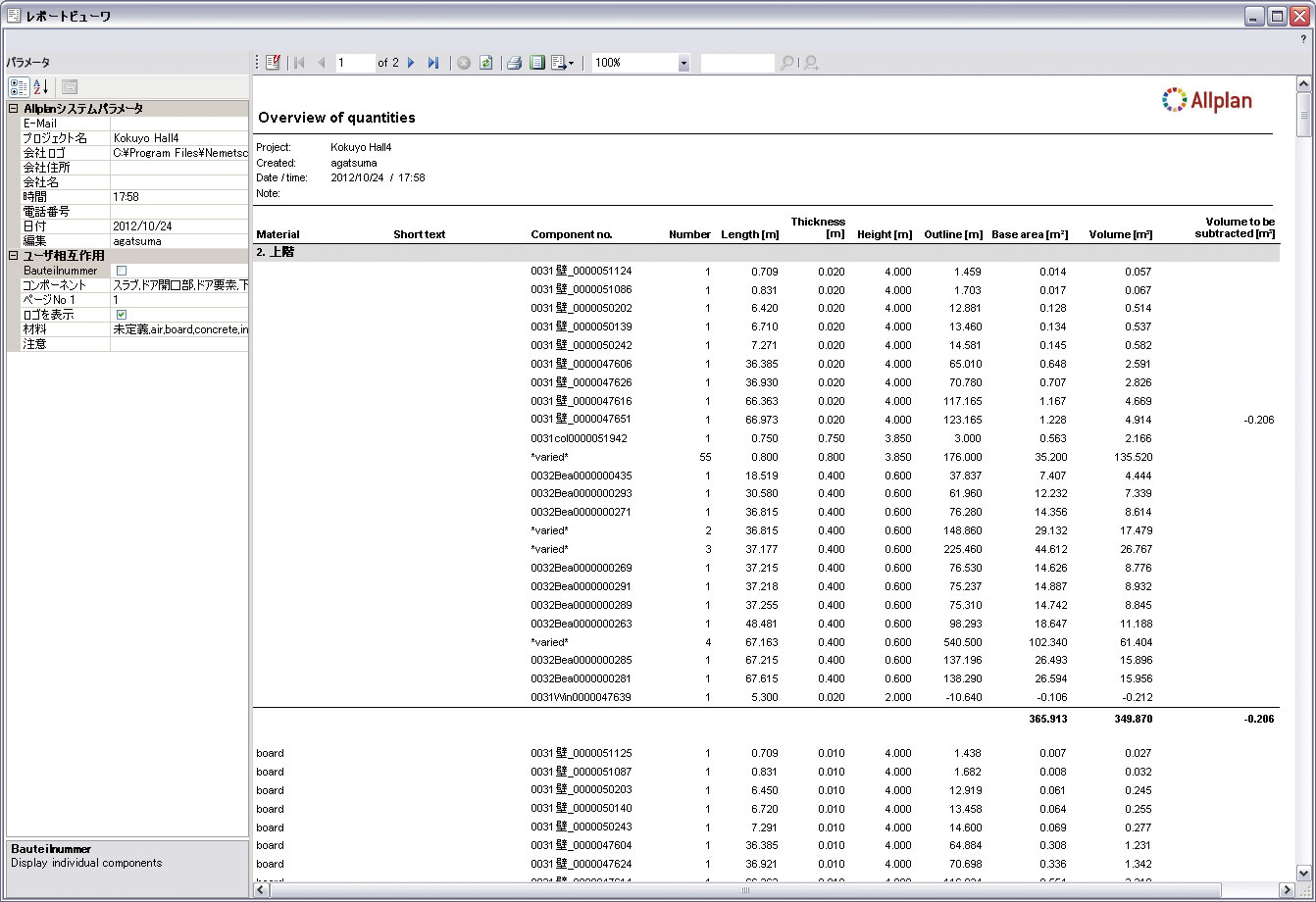

各种表示的数量指示器

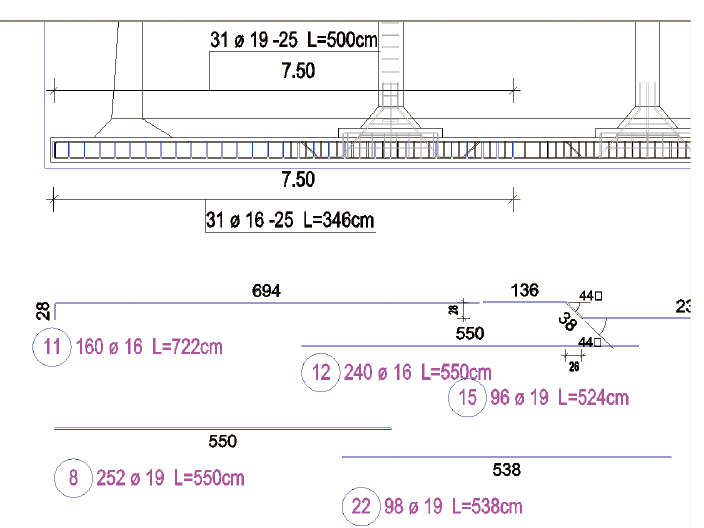

钢筋量作为数量表易懂地表现

根据配筋时设定的信息,进行钢筋量的计算。计算结果作为数量表被表现,项目可以根据需要定制。根据钢筋的种类,可以确认单位重量、每根钢筋的质量、合计重量等。

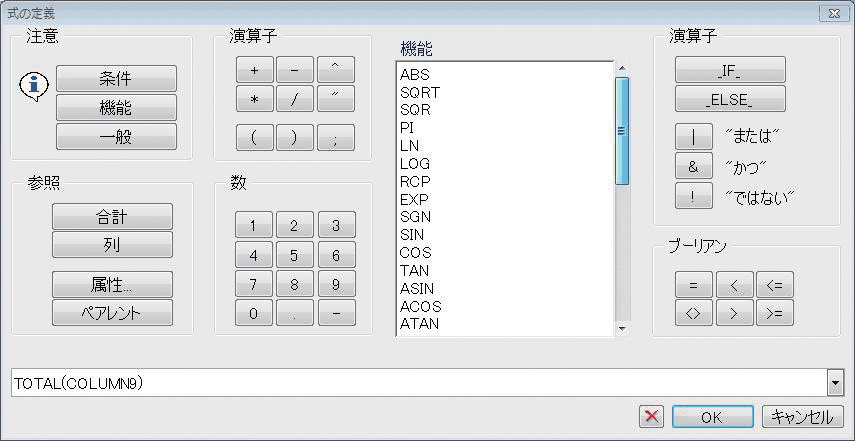

钢筋形状列表 数量计算公式的定义 混凝土量的数量计算
框架形状的图形化显示

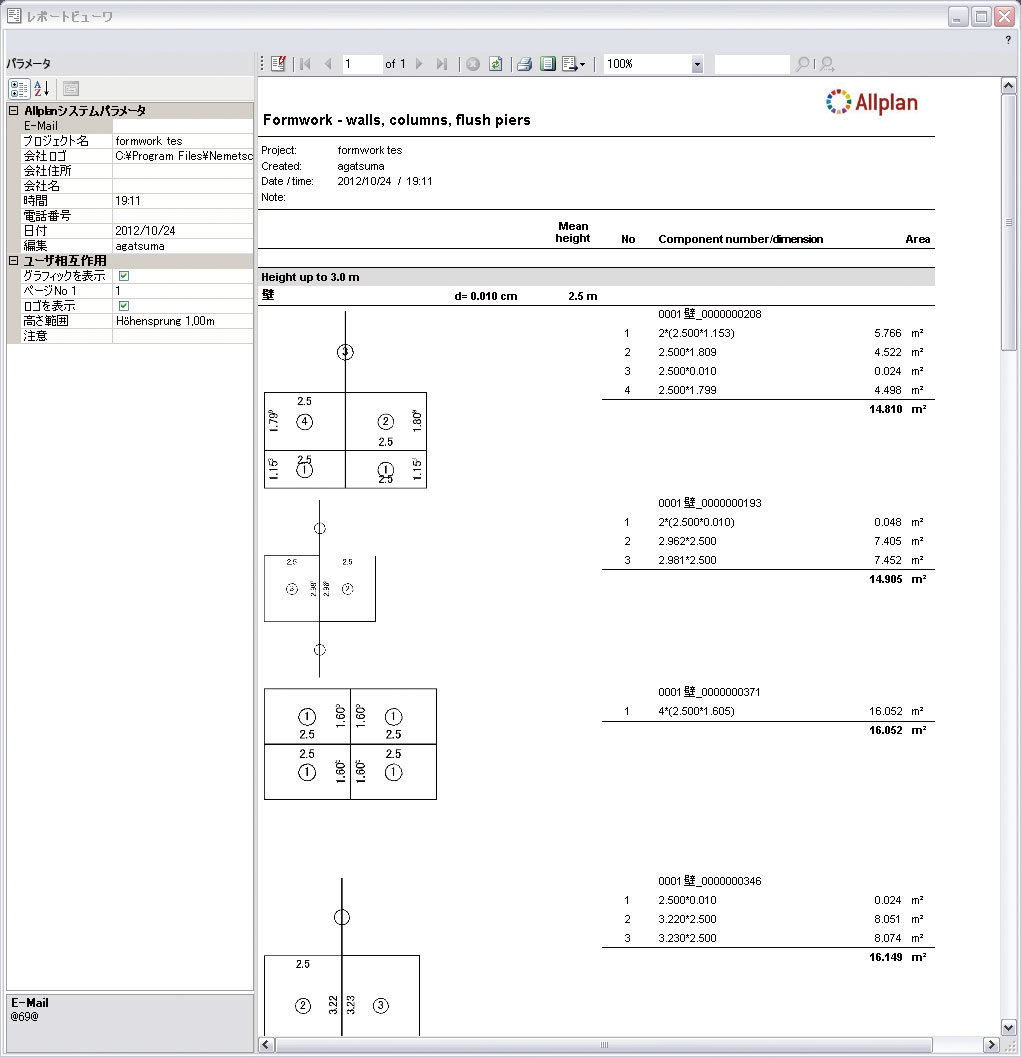

柱、梁、底板、墙、基础等,对每个构件进行的数量计算的结果作为数量表显示在2D图纸上。在制作数量计算书时可以作为依据图使用。

框架的数量计算
按工种计算精加工数量

通过预先进行工种属性的分配,可以算出工种的精加工数量。精加工数量、长度、面积、体积等,根据精加工构件的种类不同,可以使用不同的计算方法。

工程种类

混凝土工程 / 抹灰工程 / 组装工程 / 涂装工程 / 瓷砖工程 / 石材工程 / 设备工程 / 框架工程 /
钢筋工程、钢架工程 / 绝热工程 / 拆除工程 / 新建工程 / 外部结构工程、种植工程

项目 未精加工结构、精加工 / 房间、楼梯 / fixture / 索引图 / 预制构件 / 测量 / 扶手、栅栏 /
成本管理 / 目标管理 / 城市设计 / 底板面积

▲可以制作数量表的种类

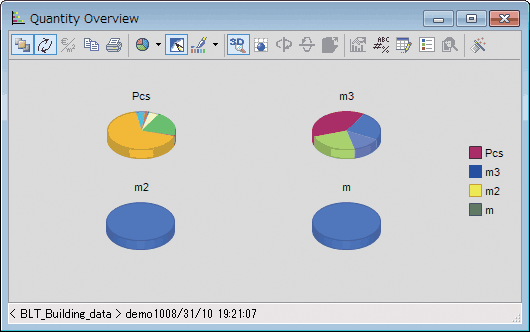

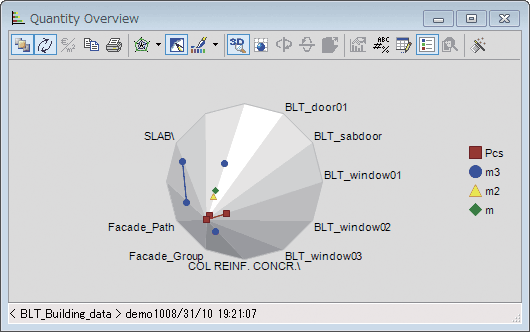

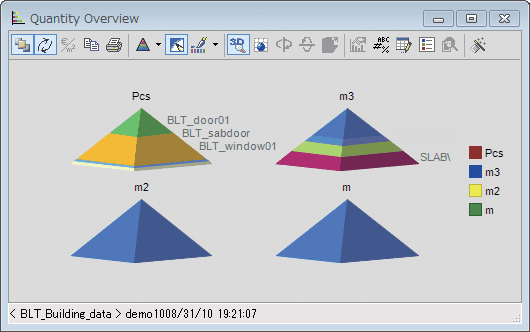

数量标志

通过数量标志,图纸中显示数量和被图表化的工程费用, 可以从视觉上确认。每个属性的图表显示也可以,所以设计各阶段的数量和工程费用的估算可以掌握。
*工程费用的显示需要于Allplan BCM的连接。

2D制图/三维模型

丰富多彩的尺规作图功能, 2D图纸和三维模型也顺利连接

2D图纸上可以参照外部文件的XRef功能,定义反复利用的构件且简单进行3D模型制图的智能功能等,准备了尺规作图效率提升的丰富多彩的功能。还可以从创建的三维模型中切出任何截面视图。

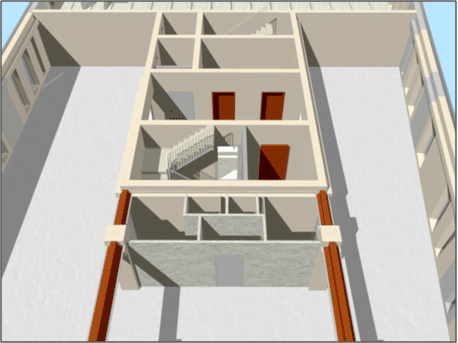

▲用高功能目标创建3D空间
从三维模型中生成截面图

通过生成三维模型的截面,可以确认2D图纸。在生成截面时,根据设定自动的尺寸线·尺寸值的附加也可能。因为可以在任意的地方进行截面生成,所以可以用于剖面图的制作。

从3D模型切出来的2D图纸

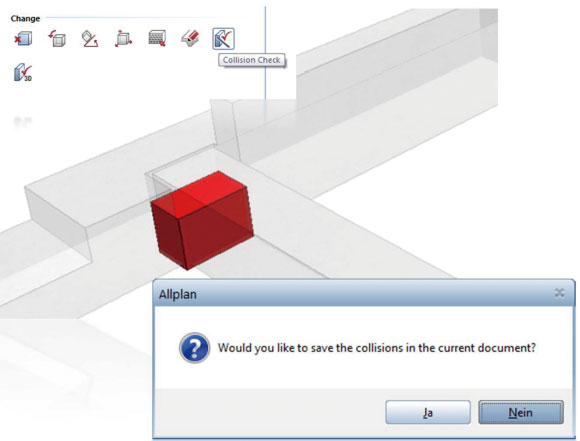

干涉检查功能

组件之间非常复杂的细节,可以简单而迅速地进行冲突检查。

DTM功能

利用DTM(数字地形模型)功能,可以制作、编辑地形数据。根据DTM颜色功能可以用颜色表现高度的间隔,也可以绘制等高线。与城市规划功能一起,地形也可以定义道路和街道。

DTM(数字地形模型)

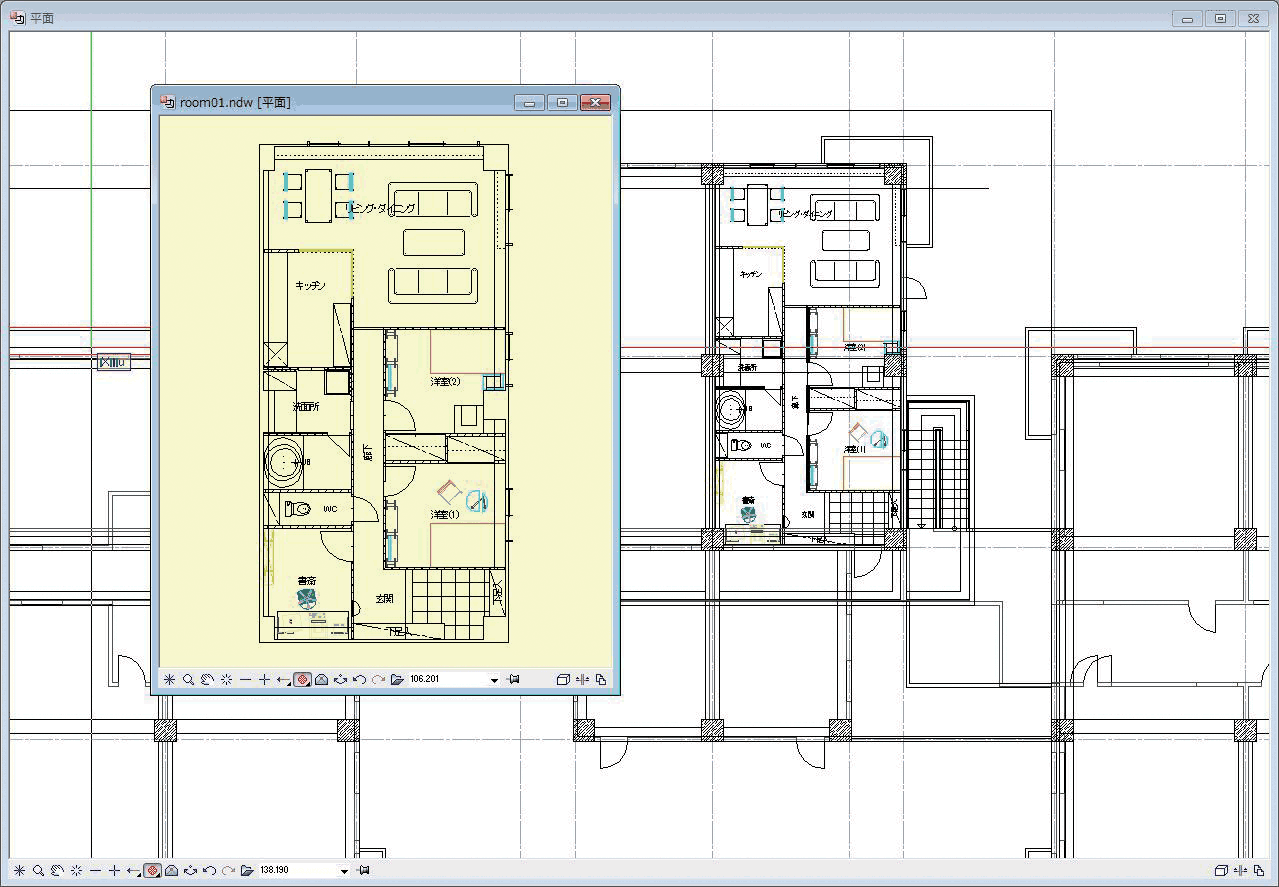

XRef(外部参照)功能

在图纸中插入XRef文件,可以参考外部的图纸文件(NDW文件或DXF/DWG/DGN文件)。XRef文件的显示反映在链接源的外部文件中进行的变更内容。

通过XRef功能配置相同样式的室内装饰
Architecture Shadows

截面、视图、隐线图中的建筑物的影子直接从模型生成到三维建筑物中。

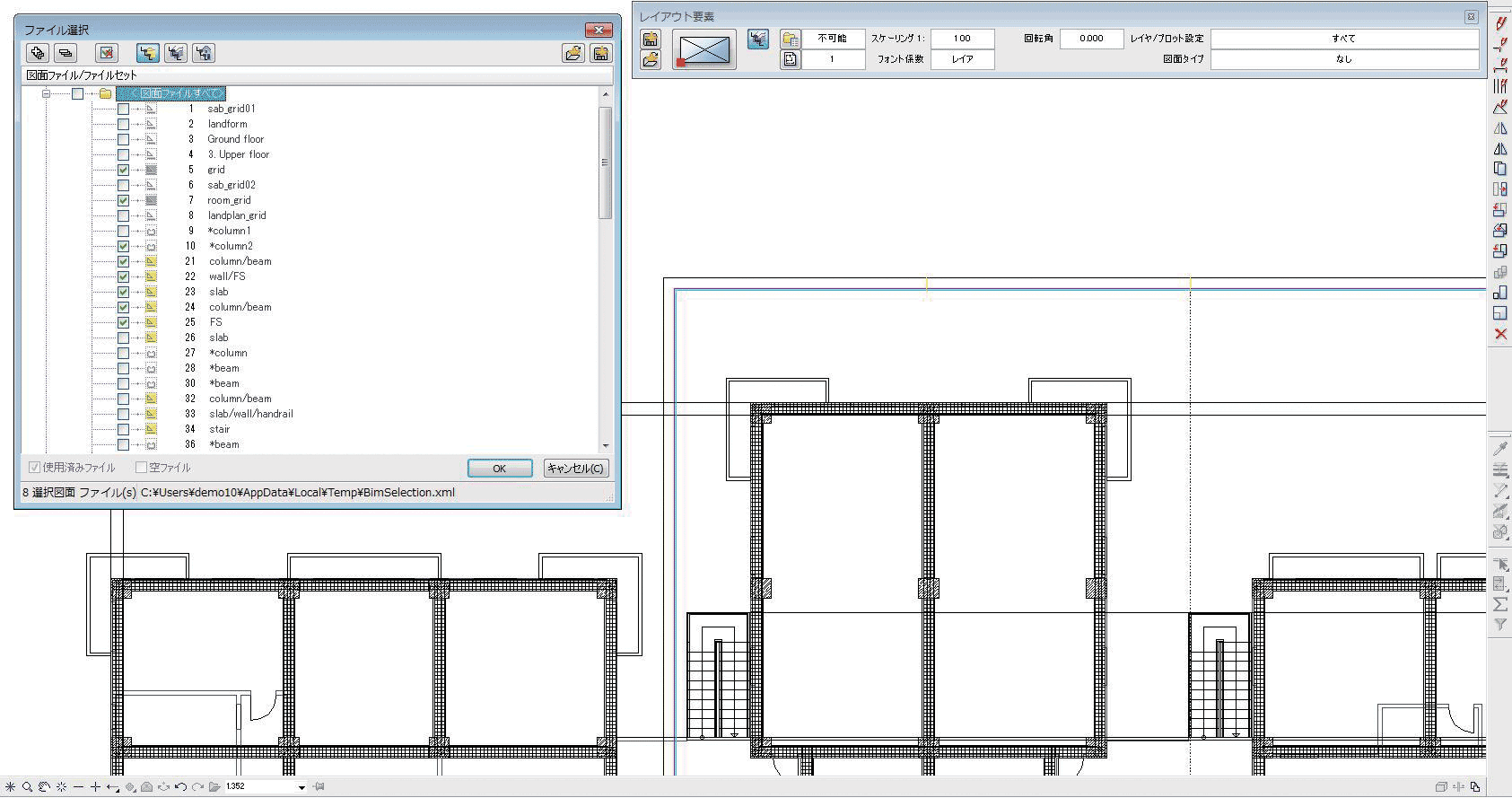

通过排版功能丰富演示资料的展示方式

使用排版编辑器,可以很容易地基于一个3D模型制作多本设计图书。也可以配置制作好的数量表。

选择文件进行布局
制作表现力丰富的动画

通过动画来表现3D模型,可以制作出直观且易于传达的演示。模型的透射设定、钢筋的颜色区分、建筑物质感的表现等,可以自由的定制。

透射设定的配筋模型的动画 动画表现
CineRender (Maxon公司渲染器)

追加环境光遮蔽・支持在房间的角等接近的部分变暗的效果。

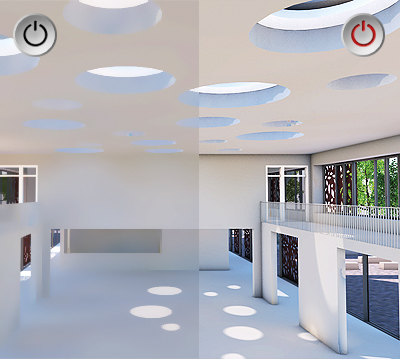

RealTime渲染器:白色模型

可以制作不考虑纹理和颜色设定的白色模型。

画像をクリックすると大きな画像が表示されます。 画像をクリックすると大きな画像が表示されます。
CineRender (Maxon公司渲染器) RealTime渲染器:白色模型

数据连接

与IFC等各种数据形式连接

IFC(Industry Foundation Classes)是IAI面向建筑行业提出的标准文件格式,是一种除图形数据外还具备构件属性数据的三维建筑模型数据。可以进行各种3d、2d文件形式的数据交换。另外,通过与UC-win/Road和各种分析软件等FORUM8产品的连接,可以对建筑能源、火灾和避难、泛滥、交通网络、结构等进行各种分析,并可以通过VR进行可视化模拟。

导入
AutoCAD dwg , dxf , dwt , dxb
MicroStation dgn
PDF、PDF-A、3D-PDF pdf
IFC※ ifc
CINEMA 4D c4d
SketchUp skp
Rhino 3dm
STL stl
VRML wrl
Hpgl/2 Plotter文件 plt , hp , hpg , hpl , pm
3D Studio 3ds
Adobe Illustrator ai
导出
AutoCAD dxf , dwg , dwf
MicroStation dgn
PDF、PDF-A、3D-PDF pdf
IFC※ ifc
SVG svg
Hpgl/2 Plotter文件 hp, hpg , hpl , pm
RIB iTWO cpixml
SketchUp skp
Google Earth kml
CINEMA 4D c4d , c4u
Rhino 3dm
STL stl
VRML wrl
Universal 3D u3d
3D Studio Max 3ds

▲可在Allplan中导入导出的文件格式

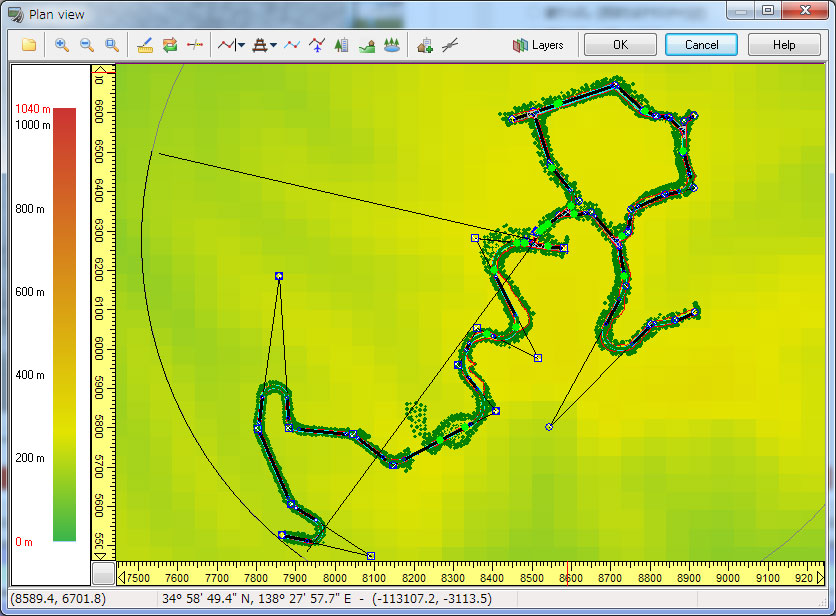

LandXML的导入

可以进行地形点、平面线性导入。

画像をクリックすると大きな画像が表示されます。 画像をクリックすると大きな画像が表示されます。   画像をクリックすると大きな画像が表示されます。

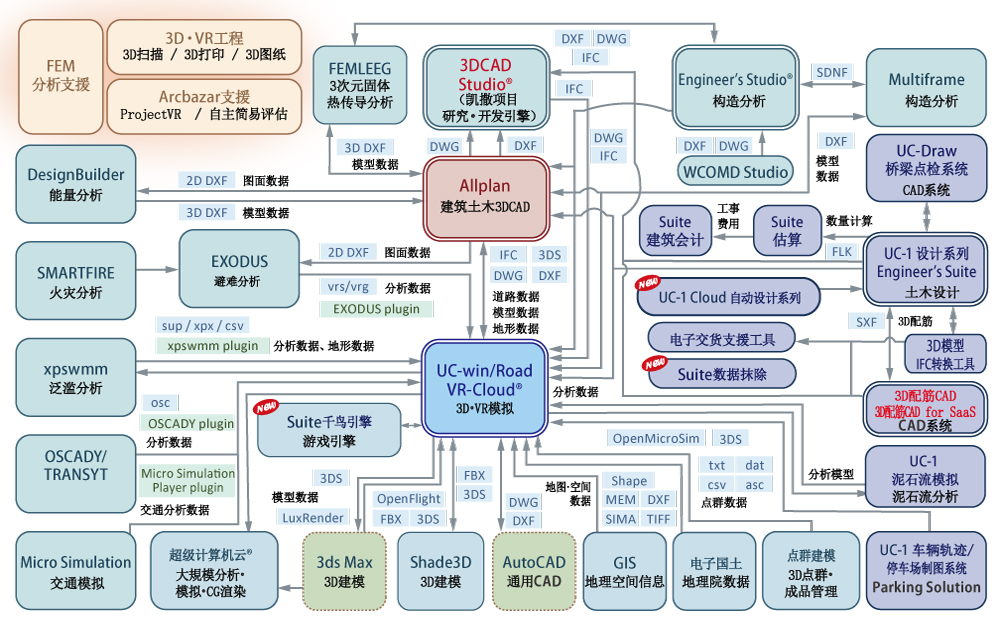

与FORUM8产品的连接

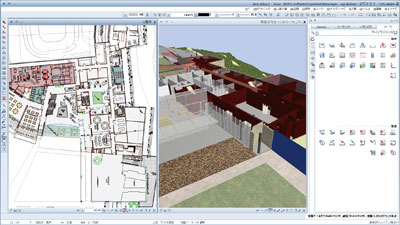

BIM与VR的连接

●BIM与VR的连接

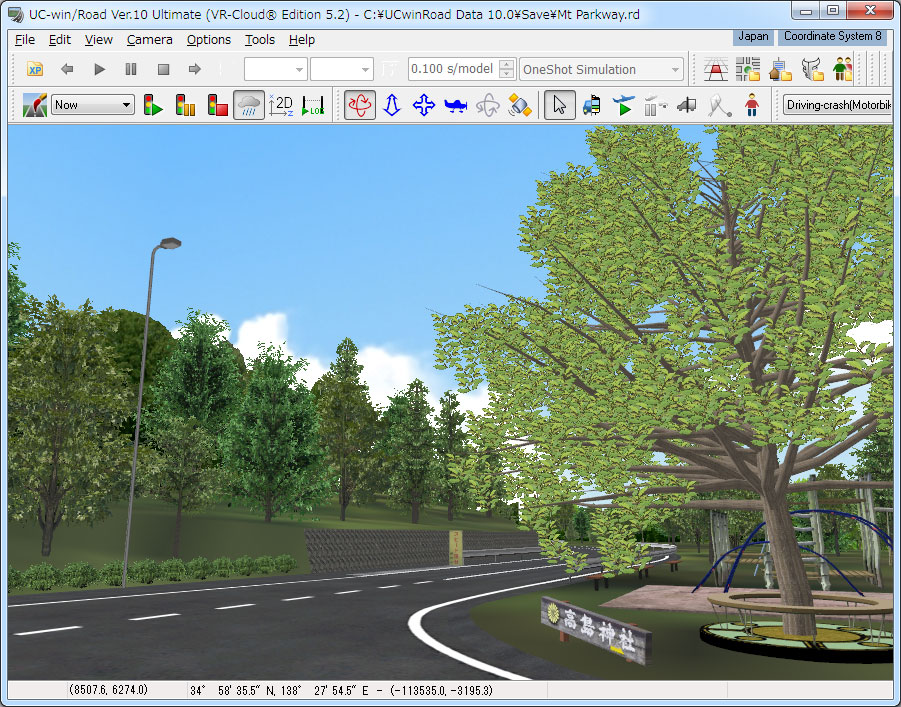

将Allplan制作的建筑·土木结构以3DS形式导出,可以连接到UC-win/Road
通过这种连接,除了可以评估景观、周边环境、道路之外,进行经过达成共识过程的计划和表现,以实际业务活用为前提的4D(施工)、5D(成本)模拟表现。

相关网页:IM&VR - BIM建筑土木设计解决方案(日文)

画像をクリックすると大きな画像が表示されます。

Allplan的三维信息联动

●Allplan的三维信息联动

[桥墩的设计・3D配筋(日文)]、[桥台的设计・3D配筋(中国版)]、[设备基础设计·3D配筋 (日文)]、[箱式桥台的设计・3D配筋(日文)]、[挡土墙的设计·3D配筋]、[检查井的设计·3D配筋(日文)]、[柔性结构槽的设计·3D配筋(日文)]、[轻型挡土墙的设计计算(日文)]、[RC下部工的设计・3D配筋(日文)、[钢架桥墩的设计计算(日文)]、[开水路的设计·3D配筋(日文)]、[3D配筋CAD(日文)]以上的12种产品可以通过导入Allplan形式或IFC形式的设计数据来进行连接。
通过此连接,用UC-1系列设计的框架和钢筋三维显示,可以直接编辑。另外,也可以进行反映编辑过的钢筋配置等的二维配筋图(平面图、剖面图等)、钢筋加工图、构件数量表的制作功能。UC-1系列预计依次支持Allplan连接/IFC输出。

画像をクリックすると大きな画像が表示されます。 画像をクリックすると大きな画像が表示されます。
▲桥台的设计样品
  (倒T型翼墙・有受台(AUTOCHO1))
  上:3D配筋视图 下:Allplan

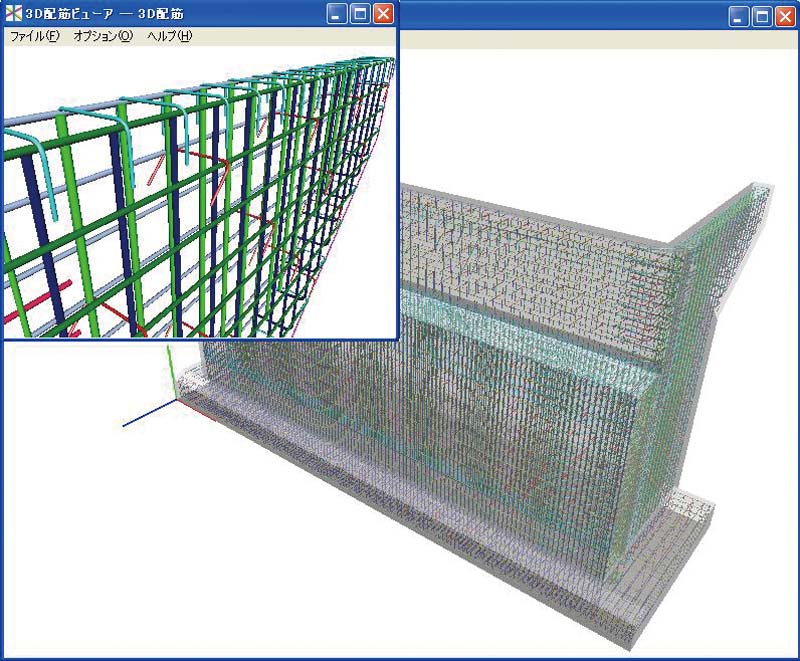

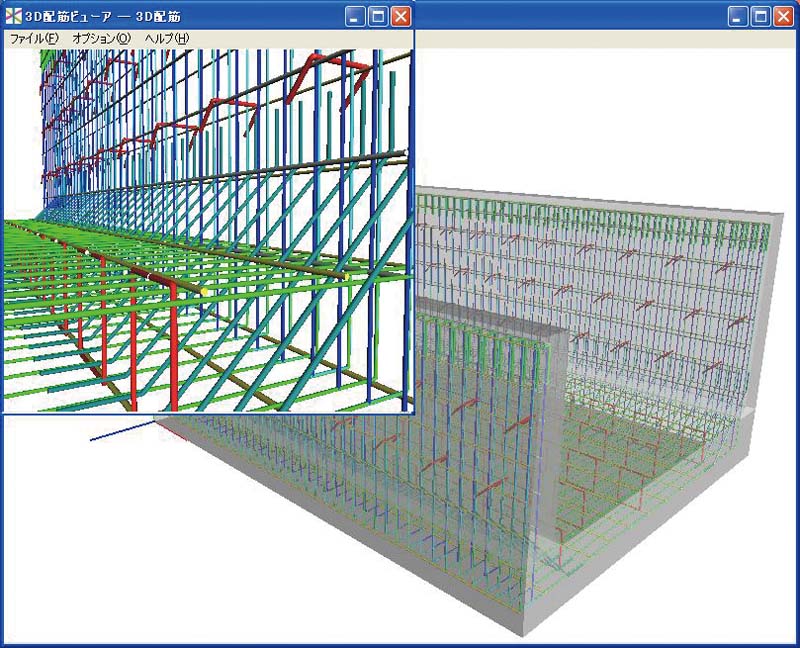

▲挡土墙的设计样品
  (倒T型直接基础(AUTOCHO1))
  上:3D配筋视图 下:Allplan

产品价格

软件价格

■软件价格

产品名 价 格
Allplan Basic 2022 (英语版/日文版) OPEN
Allplan Architecture 2022 (英语版/日文版) OPEN
Allplan Engineering Building 2022 (英语版/日文版) OPEN
Allplan Engineering Civil 2022 (英语版/日文版) OPEN
Allplan AEC 2022 (英语版/日文版) OPEN

SSA价格


SSA价格

対象产品 合约价格 1年
Allplan Basic 2022 (英语版/日文版) OPEN
Allplan Architecture 2022 (英语版/日文版) OPEN
Allplan Engineering Building 2022 (英语版/日文版) OPEN
Allplan Engineering Civil 2022 (英语版/日文版) OPEN
Allplan AEC 2022 (英语版/日文版) OPEN

版本开发履历


版本开发履历

 Allplan 2020
版本 发布日 主要的版本升级内容
2022 22/02/09
  1. 提示工具的扩张,用户界面的提升
  2. 通过改善组件的交互,可以进行高效详细的建模
  3. 支持加强功能的自动化
  4. 支持通过颜色区分迅速检测错误
  5. 支持根据预置梁对桥梁设计
  6. 支持IFC4.3

操作环境


操作环境

OS Windows 10 / 11 (推荐64bit)
显卡 OpenGL4.2 対応 2GB 显卡内存 分辨率 1280 x 1024
(推荐 OpenGL4.2 対応 8GB 显卡内存)
CPU 英特尔® i5、i7、i9或更高版本同等性能
所需内存(包含OS) 4GB以上(推荐16GB以上)
所需磁盘空间 10GB以上
显示器(画面分辨率) 1280×1024以上
输入数据扩展名・文件输出 支持文件形式的详细此处

产品购买/咨询窗口


产品购买/咨询窗口

■ 咨询窗口

全国各代理店均接受咨询。>> 营业窗口

如果您对购买或网站有任何疑问,敬请垂询info-china@forum8.com

画面示例

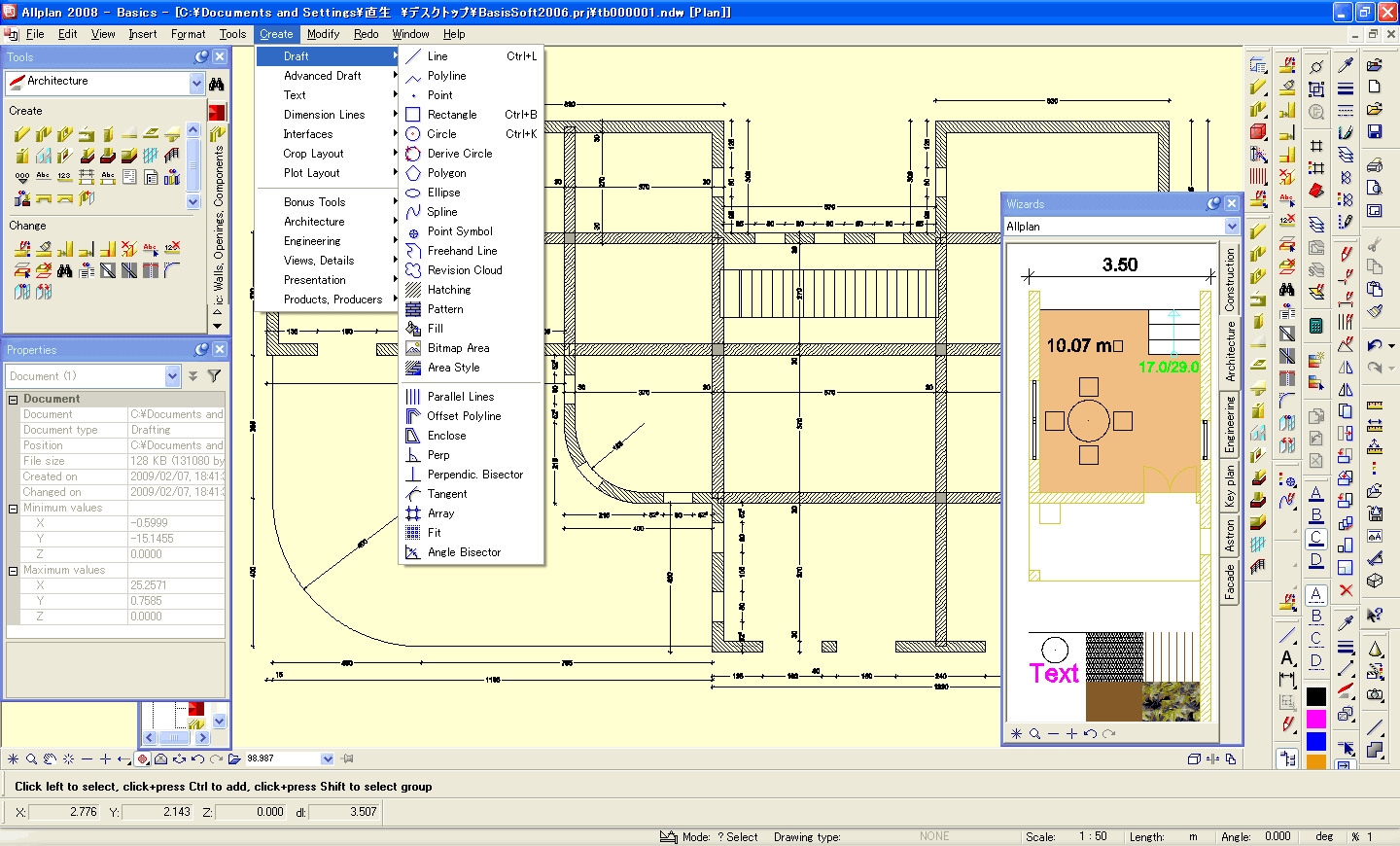

▲描绘功能

▲描绘功能

▲3D建模和草图功能

▲渲染结果:品川KOKUYO大厅

▲演示功能

▲演示功能

▲大楼设计

▲内装设计

▲使用各种渲染器进行编辑工作

▲锚筋和钢筋组合的模型

▲SmartParts对钢筋的应用

建筑物损耗位置/维修情况

3D建模作业的流程


首先,按照制作新模型的要领制作构造物的外形。如果混凝土有损坏部,另外制作损坏状态的模型(图1),参照照片等资料,在相应的地方作为纹理粘贴。因此,可以表现损坏部或混凝土蜂窝等钢筋暴露的部位(图2a・3a)。
关于维修的地方,在损坏部上另行制作维修图像模型,贴在损坏部上(图2b・3b)。

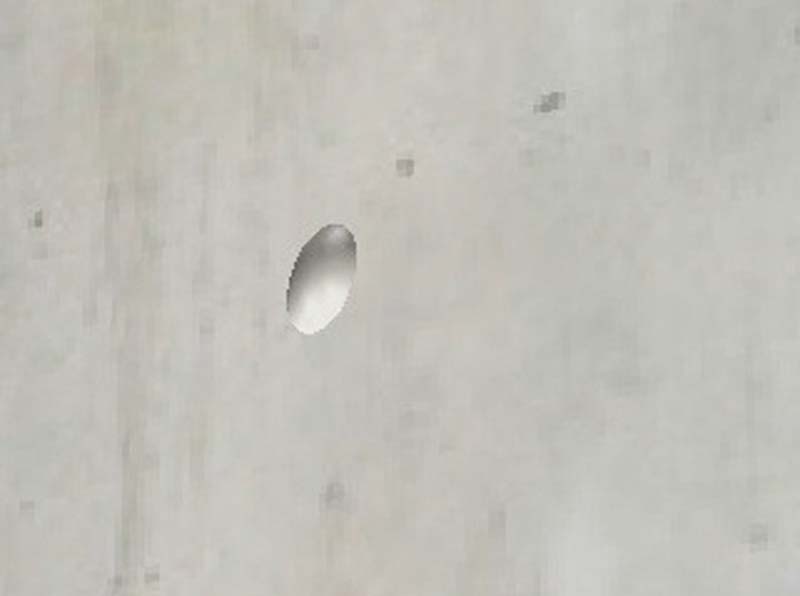

▼图1 损坏部位示例
画像をクリックすると大きな画像が表示されます。
▼图2a 损坏图1 ▼图2b 修补后1
画像をクリックすると大きな画像が表示されます。 画像をクリックすると大きな画像が表示されます。

▼图3a 损坏图1

▼图3b 修补后1
画像をクリックすると大きな画像が表示されます。 画像をクリックすると大きな画像が表示されます。

可以通過3D模型的真实的再现
通过对钢筋1根1根进行另外的模型化配置,可以表现出钢筋暴露地方。关于钢筋配置及混凝土保护层,可以根据竣工图纸再现。骨料是把像小石头粒一样的模型一个一个重叠起来表现出来(图4)。

首先,按照制作新模型的要领制作构造物的外形。如果在混凝土有缺损部分,要另外制作损坏状态的模型。参照照片等资料,在相应的地方粘贴纹理而表现损坏部和混凝土蜂窝等钢筋暴露的地方(图2a・3a)。
关于修补部位,在损伤部位上另行制作维修图像的模型,贴在损伤部位上(图2b・3b)。

不仅可以用接近现实的颜色来表现框架、钢筋、骨料的颜色,还可以为了便于理解在3D模型上夸张地表现颜色。另外,结构物存在于水中时,建立模型,改变透射率进行在水中透明可见的表现。用同样的手法,也可以表现地下模型(图5・6)。

▼图4 钢筋露出示例
画像をクリックすると大きな画像が表示されます。

▼图5 水下的混凝土蜂窝示例 ▼图6 水下的放大图
画像をクリックすると大きな画像が表示されます。 画像をクリックすると大きな画像が表示されます。

蓄水池样品模型

使用Allplan, 三维表现以现有结构物为目标的损伤部位和修补状况。

・对象:1969年设计的某净水场内的地下蓄水池
・规模:19.5m×23.7m、高程5.5m(周围有墙壁,空间内有12根带有基脚的柱子)

底板、顶板在有柱的芯上设为“柱列带”,在无柱的芯上设为“柱间带”。在柱列带和柱间带中,上端筋和下端筋是Dφ16、Dφ19、Dφ16 、Dφ19,交互是@125或者@250中的,这样的模式组合的配筋。

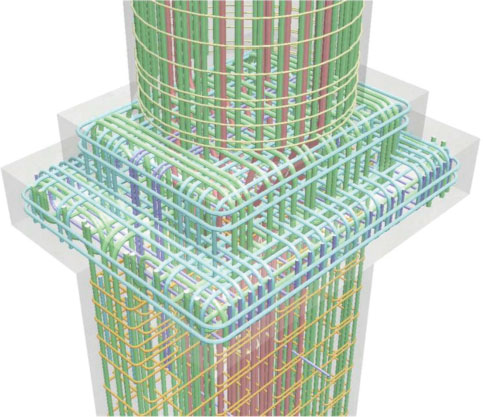

柱子部分是弯曲钢筋,下端的钢筋被设计得很密。柱子部分是Dφ13的带筋围绕@200,基脚部分以柱子为中心,轴钢筋向八方延伸。(图2)

Allplan的钢筋形状工具定义钢筋直径和混凝土保护层,用鼠标操作制作带筋和组装筋。该样品模型主要利用自由形状工具制作钢筋形状,然后用@125或者@250的间隔进行配置。柱子部分利用带筋工具。(图3、图4)

▼图1 蓄水池模型

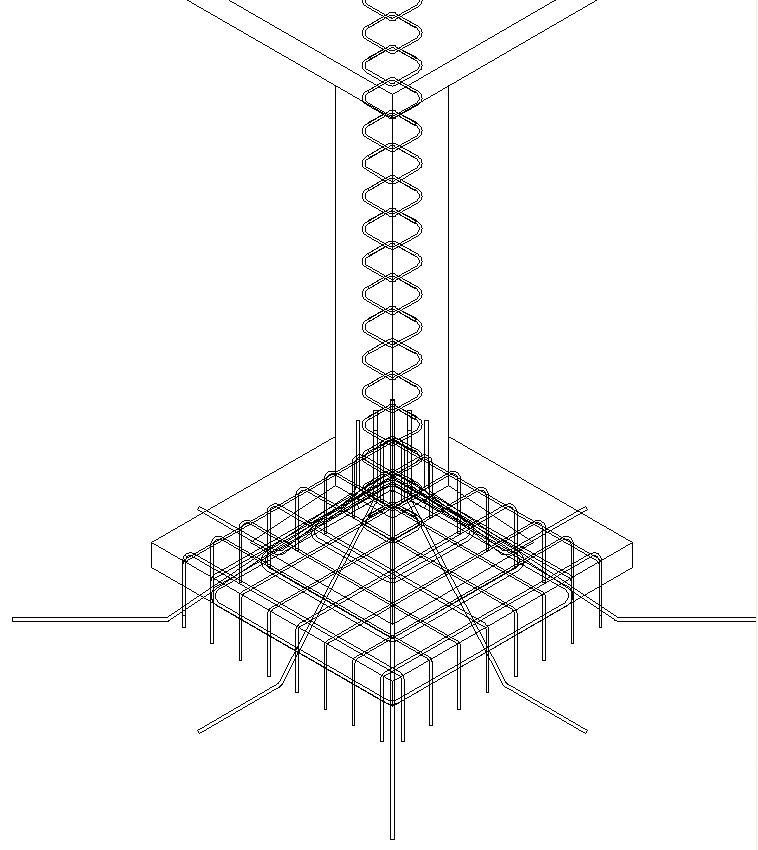

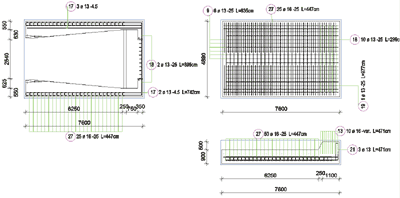

▼图2 柱子部分扩大 ▼图3 钢筋形状工具 ▼图4 从BIM模型变为2D图纸
画像をクリックすると大きな画像が表示されます。 画像をクリックすると大きな画像が表示されます。 画像をクリックすると大きな画像が表示されます。


UC-1系列连接

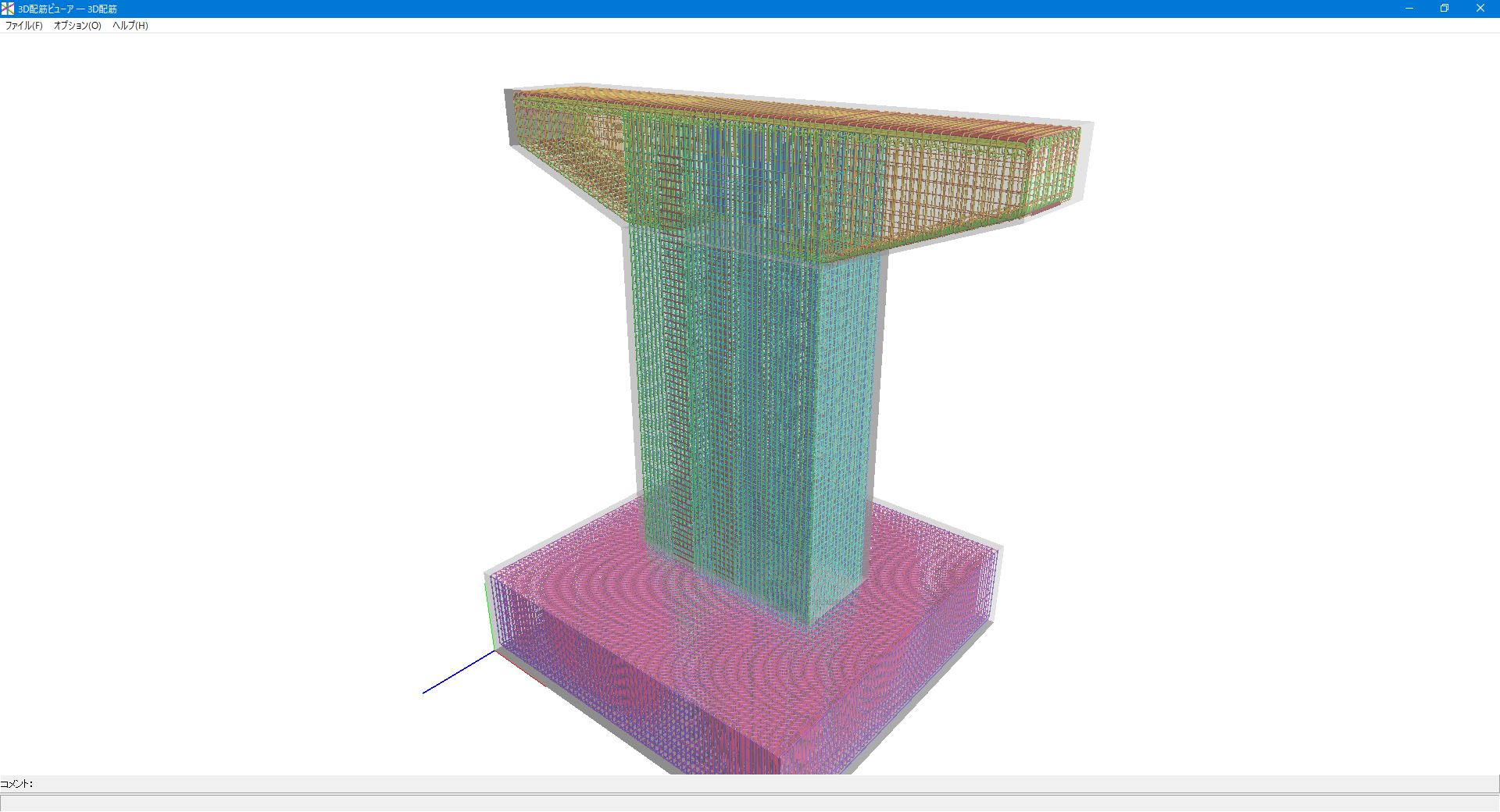

▲桥墩的设计 for Allplan/IFC

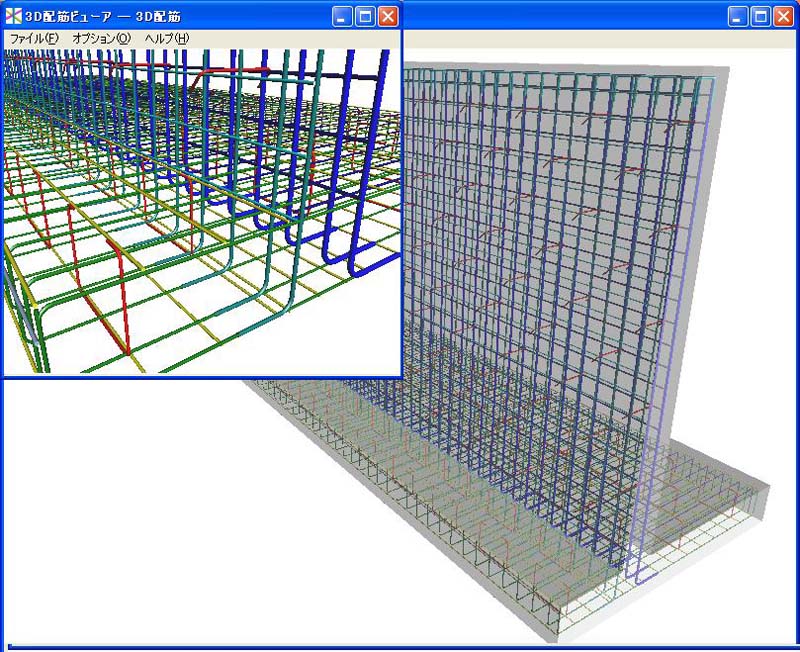

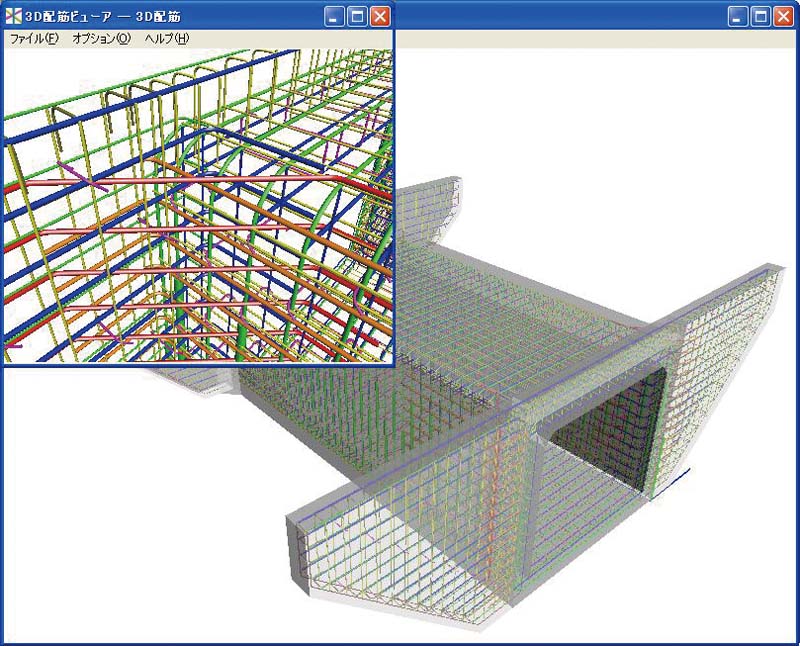

3D配筋视图显示

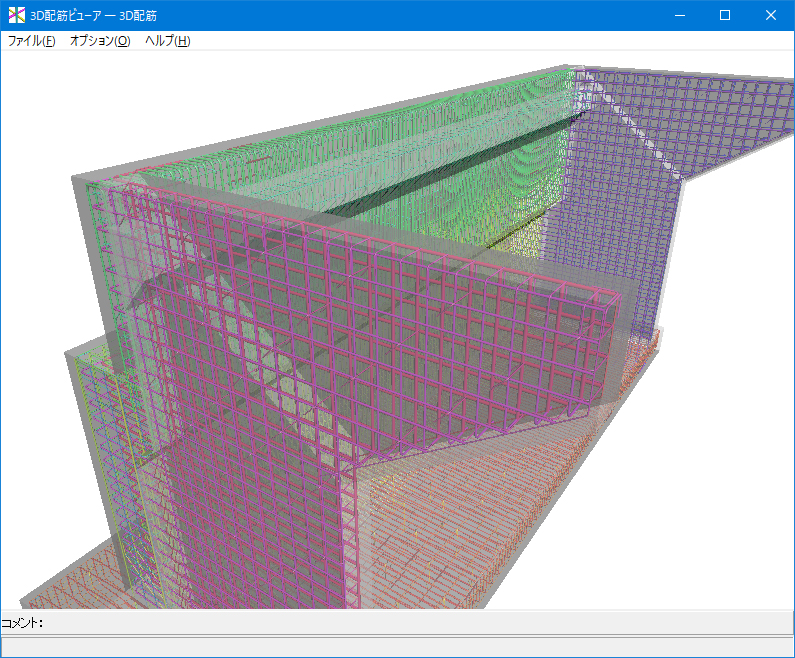

▲桥台的设计 for Allplan/IFC
3D配筋视图显示

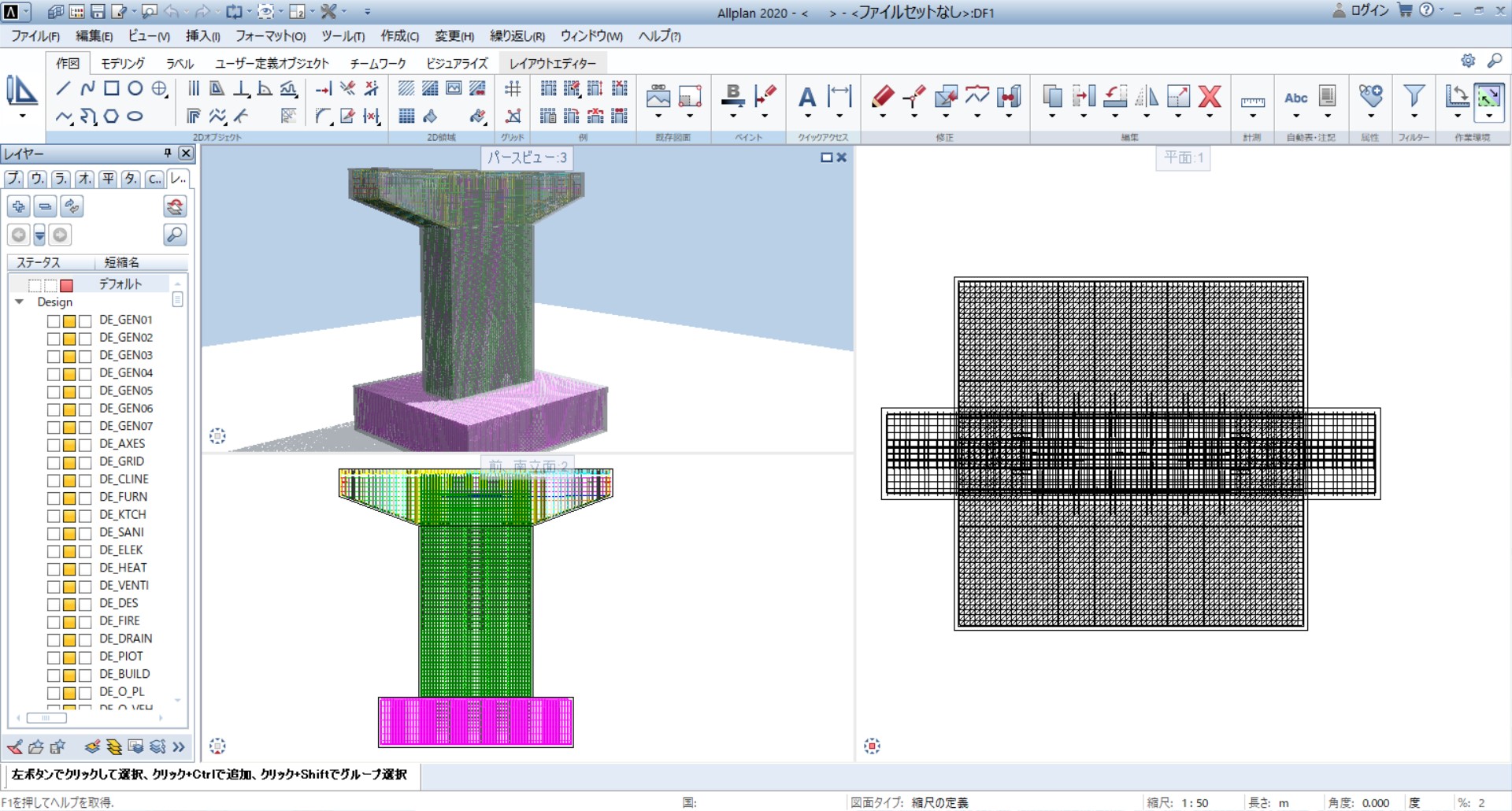

▲Allplan中的读入显示

▲Allplan中的读入显示

▲挡土墙的设计 for Allplan/IFC
3D配筋视图显示

▲箱式桥台的设计 for Allplan/IFC
3D配筋视图显示

▲Allplan中的读入显示

▲Allplan中的读入显示

▲Allplan中的读入显示

▲Allplan中的读入显示

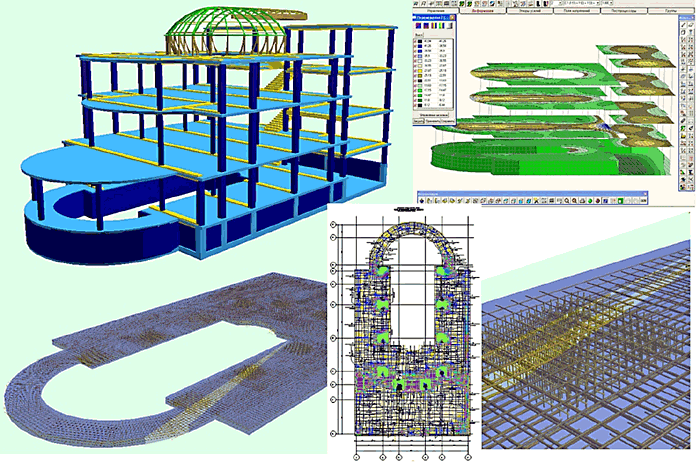

▲使用Allplan Engineering
  商业中心 NiiPR 乌克兰

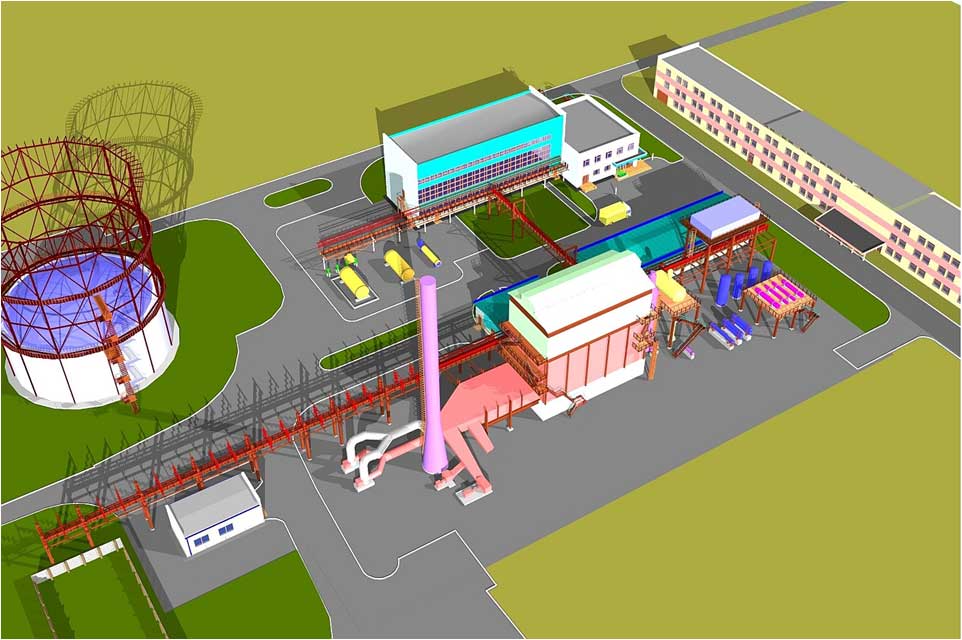

▲使用Allplan Engineering
  化学设备 Chim Technologia 乌克兰

1.适用范围

Allplan是什么

德国CAD制造商(Nemetschek公司)开发的BIM・土木工程三维通用CAD软件。

基本功能是什么?

作为建筑土木CAD准备各种各样的构件。可连续进行基本图纸、渲染图像、演示映像、详细施工图、数量选出和概预算,可以设计、表现建筑物的整个生命周期。

与FORUM8产品的合作如何?
UC-1系统 UC-1产品有从2维图纸制作3D配筋图的3D配筋模拟功能。Allplan可以读取这个3D配筋数据进行编辑。另外,三维数据也可以转换成二维图纸。
3D配筋CAD  ■3DCAD Studio®
UC-win/Road 可以将Allplan制作的建筑、土木结构以3DS格式导出,在UC-win/Road上使用。 因此可以进行景观、环境和道路的研究,并且以实际业务活用为前提的4D(施工)、5D(成本)模拟表现。
如何应对BIM ?

支持国土交通省官厅营建部制作的2014年3月的[BIM指南 第2编设计业务编]。该指南适用于2014年官厅营建事业(设计业务及工程),适用于使用BIM和在进行技术探讨的时使用BIM等情况。

提供相关服务?

提供支持BIM的3D图纸选项的"报告书、图纸全套服务"。该服务提供基于Allplan的2D、3D图纸和设计计算书等。3D配筋图可以用视图确认3D模型的3DPDF形式输出。 另外,准备了利用3D扫描和测量数据的3D激光扫描・建模服务(日文),以及从3D数据制作模型的3D模型服务(日文)。请咨询营业窗口。


和其他产品的连接如何?

Allplan支持在土木、建筑工程领域使用的各种文件格式的输入和输出,可以和使用的软件进行数据连接。

导入
AutoCAD dwg , dxf , dwt , dxb
MicroStation dgn
PDF、PDF-A、3D-PDF pdf
IFC※ ifc
CINEMA 4D c4d
SketchUp skp
Rhino 3dm
STL stl
VRML wrl
Hpgl/2 Plotter文件 plt , hp , hpg , hpl , pm
3D Studio 3ds
Adobe Illustrator ai
导出
AutoCAD dxf , dwg , dwf
MicroStation dgn
PDF、PDF-A、3D-PDF pdf
IFC※ ifc
SVG svg
Hpgl/2 Plotter文件 hp, hpg , hpl , pm
RIB iTWO cpixml
SketchUp skp
Google Earth kml
CINEMA 4D c4d , c4u
Rhino 3dm
STL stl
VRML wrl
Universal 3D u3d
3D Studio Max 3ds

※IFC文件是IAI面向建筑行业提出的标准文件格式。
