三维滑坡稳定性分析/对策工程设计程序

三维滑坡稳定性分析・3DCAD
(LEM) Ver.2

初版发布:2004.04.01/最新Ver.发布:2011.09.12

三维滑坡稳定性分析・3DCAD
(LEM) Ver.2
30,000元

相关服务: 岩土分析支援服务

程序概要

是将实际的地形形状与画面通过三维形状再现的边坡稳定性分析程序。
三维地形形状为以下两种。
(1)通过导入了大量的地形截面图的二维操作,比较简单的再现地形形状的方法
(2)使用现有的DEM数据的方法

对策工程方面。支持进行用于三维固定力的打桩工程设计与锚固安装时的稳定性计算,考虑了更容易呈现平桩布置的效果的问题。由于当前的桩结构设计以二维固定力为标准,本程序还考虑了能与二维固定力桩工程进行比较的问题。
也支持假定滑移面维椭圆体的自动探索与设定地形的任意滑移方向的功能。

本程序是与具有先进的分析理论和丰硕的成果的「群马大学群鹈饲研究室」共同开发后商品化的拥有较高可靠性的程序。

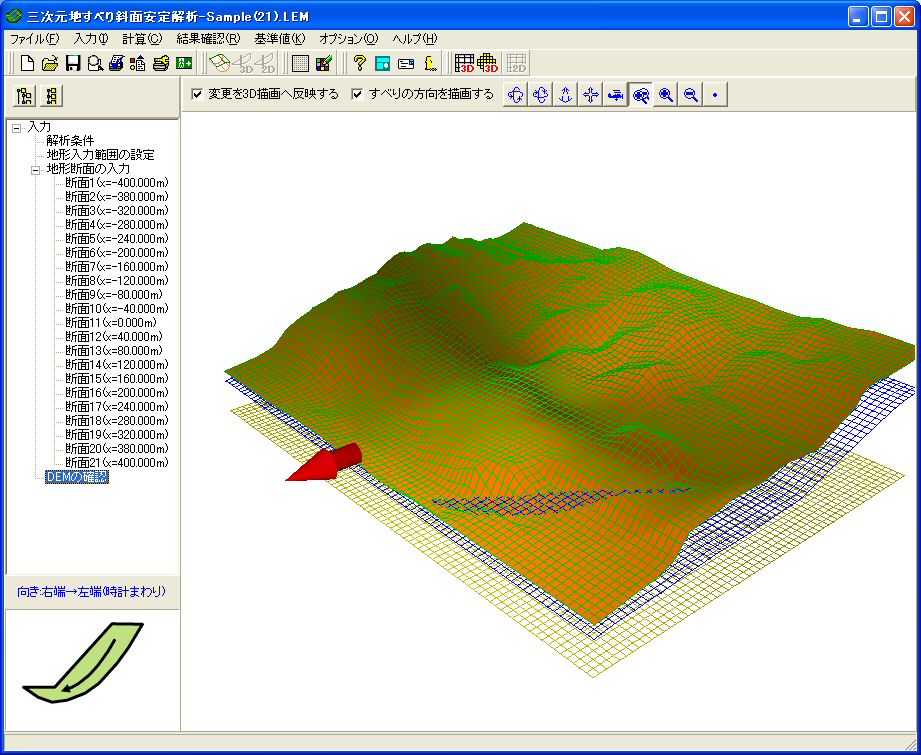

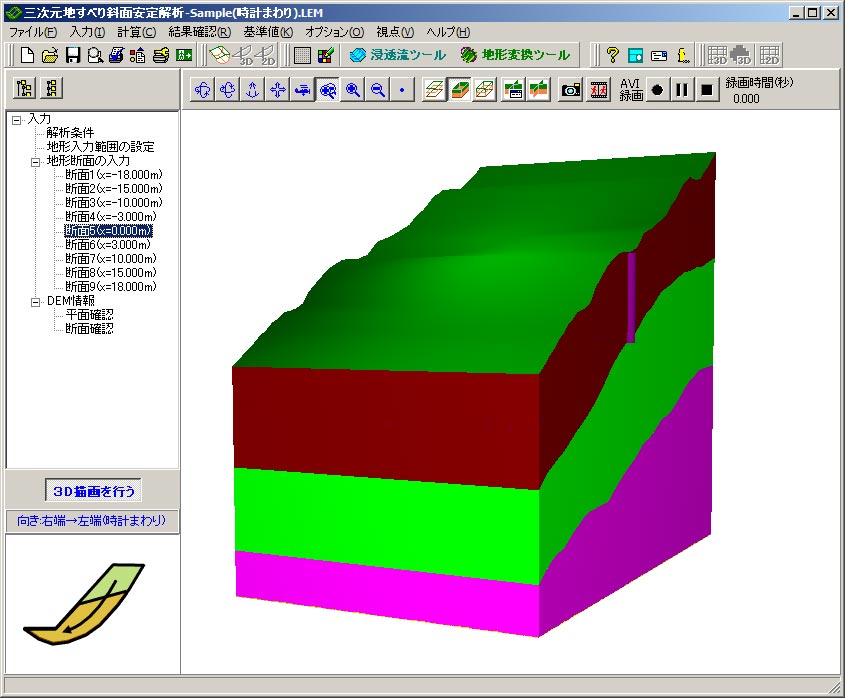

▲主画面

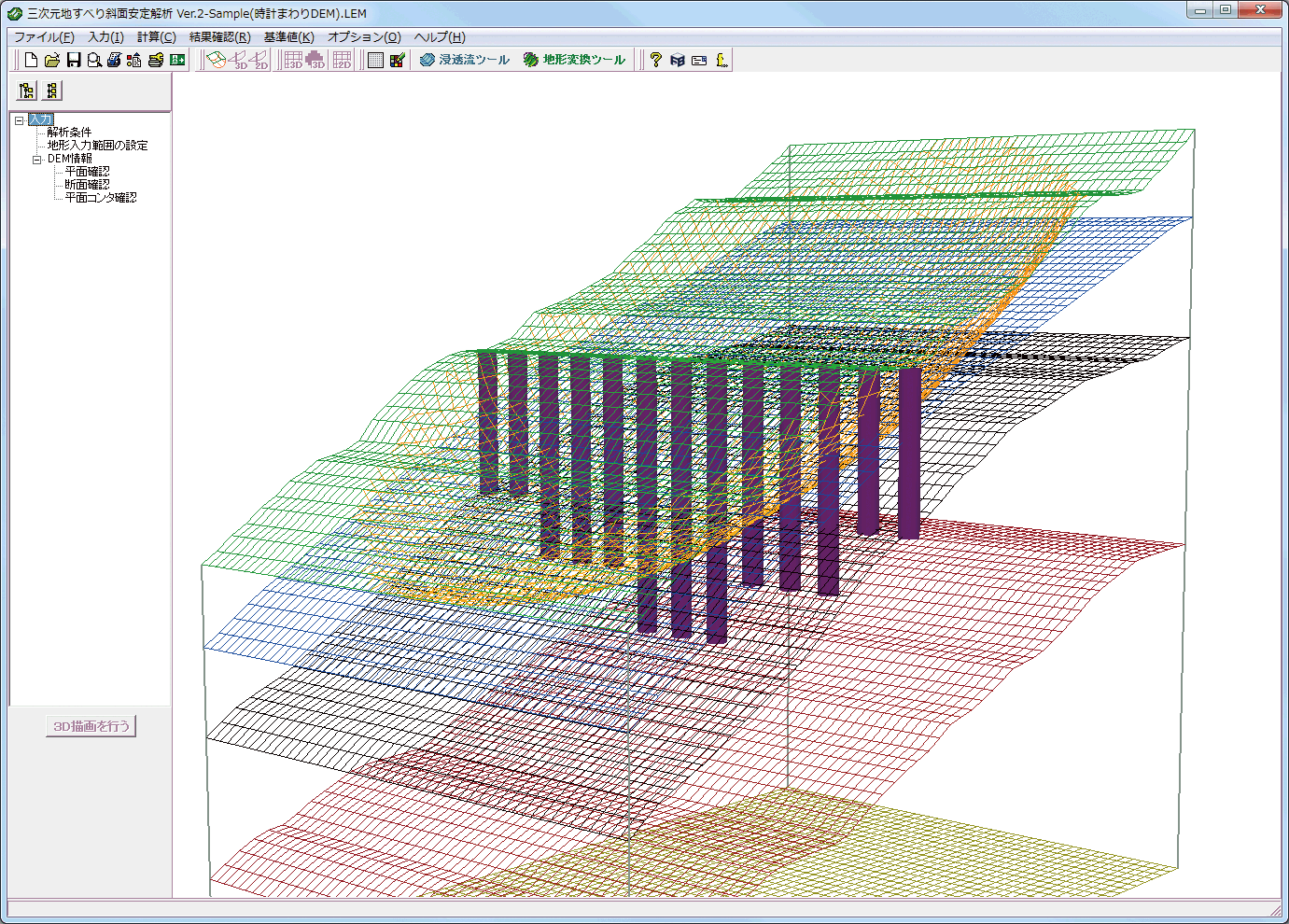

▲3D显示的实例(DEM型3D:桩配置图)

▲滑移面自动探索

程序的功能与特点

分析方法

分析方法

将二维极限平衡条分法向三维扩展,可以用以下三种手法。


  1. (Hovland)法
  2. (Hovland(水中重量))法
  3. 简易Janbu法

计算种类

平时以及发生地震时,可以进行以下计算。


  1. 稳定率计算
  2. 逆算法(c固定)
  3. 逆算法(φ固定)

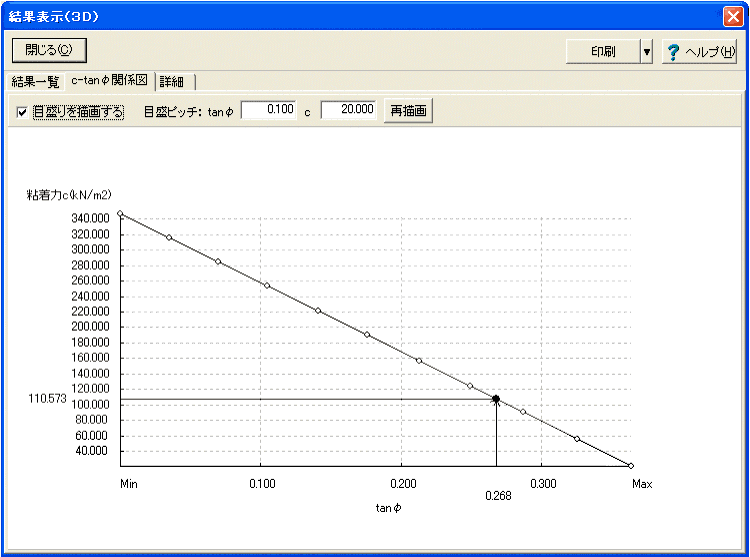

  4. c-tanφ关系图

特殊功能


  1. 能够检查滑坡面的任意水压(不是来自地下水的静水压,可以考虑另行讨论的水压)。
  2. 支持地下水的上下全体的移动(可以概略检查降雨产生的孔隙水压的上升以及排水对策产生的效果等)
  3. 桩工程的固定力是为了满足计划稳定性而计算的。大多数设计基准规定的是以二维极限平衡法为对象的计划稳定性,并没有针对三维极限平衡法的计划稳定性明确进行规定。通常,在设置相当于二维计划稳定性(Fsp(2D))的三维计划稳定性(Fsp(3D))时,需要稍微高地估计稳定性。本产品提供了用二维计划稳定性计算三维计划安全稳定性的方法,并且还提供了能够设定三维计划稳定性的辅助功能。

主要的分析与计算功能

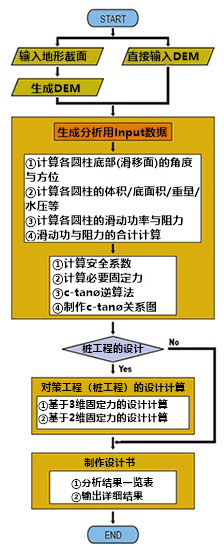

项目 详细项目 ■处理的流程图
分析法 ・简易Janbu法
・Hovland法
・Hovland(水中重量)法
稳定性计算 输入cφ,求稳定性→计算必要固定力
地形 ・输入多个二维截面,制作三维形状
・直接输入DEM数据(可导入)
・从轮廓图制作DEM模型
逆算法 ・固定c値,求φ值
・固定φ值,求Co
・固定φ值,求Ck经验值(增加系数)
・制作c-tanφ关系图
对策工程的设计 ・通过三维固定力进行桩(楔形、剪切、固定)的设计
・通过二维固定力进行桩(楔形、剪切、固定)的设计
・考虑了锚固工程的稳定性分析
特殊功能 ・从二维计划稳定性中计算三维计划稳定性
・地震时的检查
・滑坡面中考虑任意水压
・地下水面的上下移动
・直接输入与编辑DEM数据
・自动探索临界滑移面(球面)
・可以任意变更滑移方向来进行分析
工具类 ・SXF数据导入工具
・渗透流分析结果联动工具(SATL3D):四面体主要素
・地形数据转换工具(GMTL3D):
 BoringCD/3D-Pro(GeoMap3D)→用于LEM的截面数据
 BoringCD/3D-Pro(GeoMap3D)→用于LEM的DEM数据

适用范围

大项目 中项目 小项目 极限值 备考
地形 层数 支持多层岩土 10
截面数(测线)   99
SXF数据的读取 支持CAD数据的读取
构成点数 地面 199
地下水面 199 可以指定地下水面的有无
滑坡面 199
层边界面 199 9面
滑移面 滑动块数(物理特性组数) 1
地面交点数 2 仅起始点与最终点
水下地形 分析是将水面强制下降到地面后进行的。 × 未支持
分析 列划分数 x、y方向划分数 200

有关对策工程的设计

  1. 可以进行基于三维分析结果(三维固定力)的桩工程的设计计算。
  2. 也可以进行基于二维分析结果(二维固定力)的桩工程的设计计算。
  3. 桩工程的设计计算支持【楔形桩】、【剪切桩】、【固定桩】三种。
  4. 基于RU-Ly曲线可以检验桩的最优位置。
  5. 桩布置方面,您可以考虑单行和交错布置。

▲固定桩

▲锚固工程

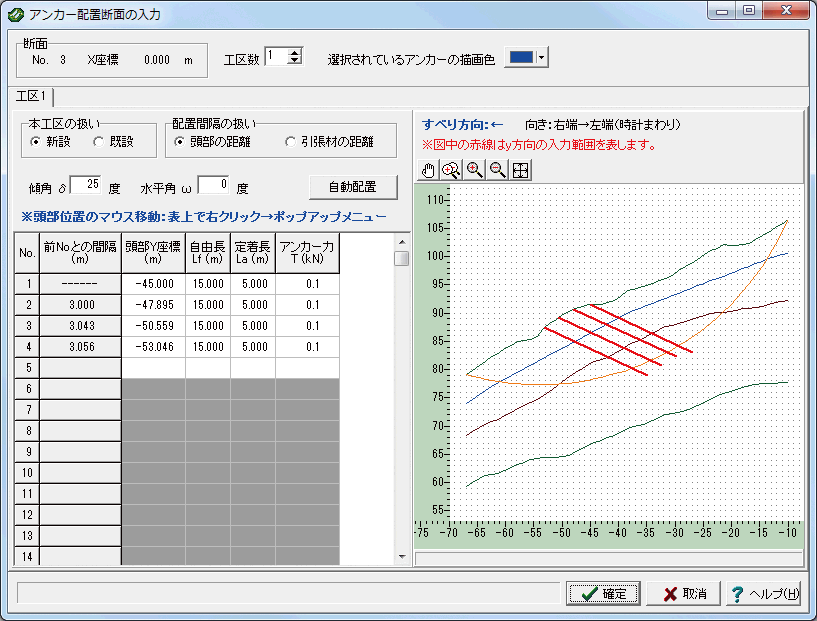

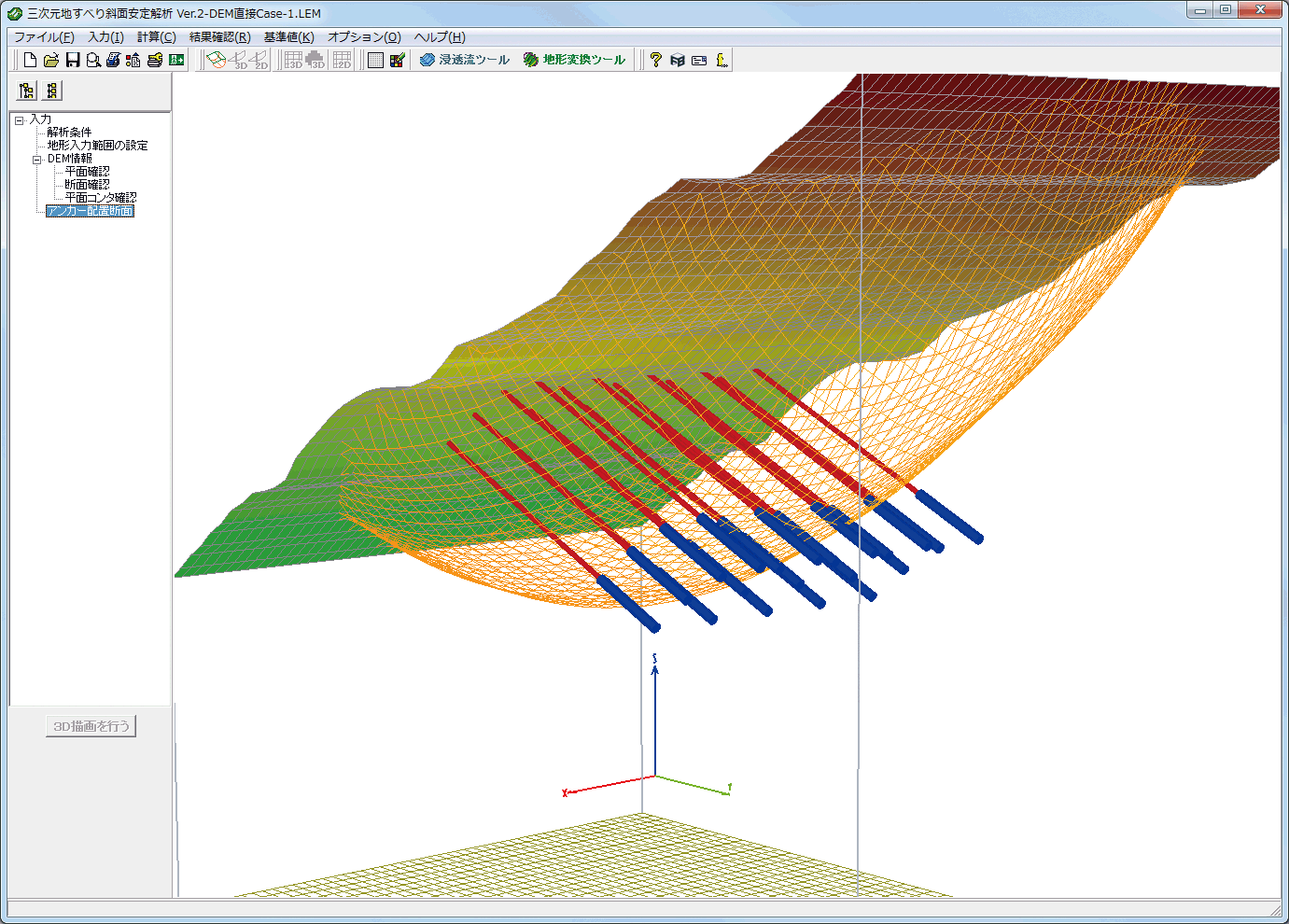

▲设置锚固的画面

工具类(辅助功能)

SXF数据导入

作为二维截面的输入辅助工具,支持读取CAD数据的SXF文件。


地形模型转换工具

可以在本产品中导入BoringCD/3D-Pro(GeoMap3D)的地形数据转换后的二维截面数据或者,DEM数据。


渗透流分析结果联动工具

将【三维渗透流分析(VGFlow)】的分析结果或者其他公司产品的分析结果作为标准文本文件,根据渗透流FEM分析结果,可以生成滑坡分析所必需的地下水面,从而进行边坡稳定性分析。

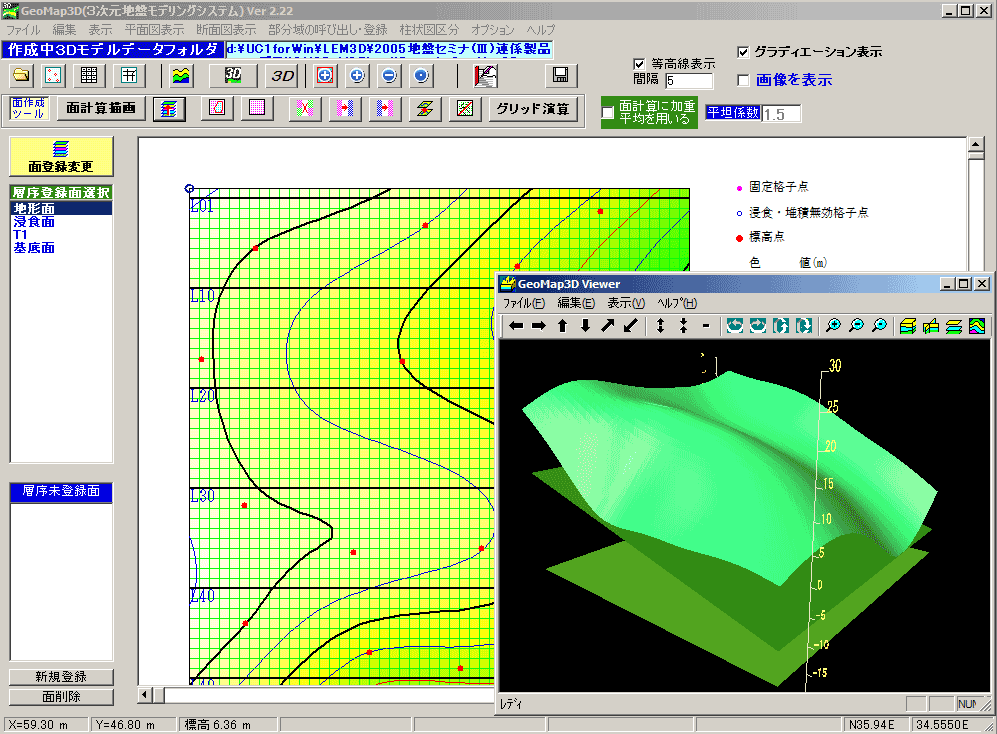

▲GeoMap3D地形转换工具,
转换后(DEM数据的导入)

▲渗透流结果联动工具(地下水面的生成)

绘图与输出功能

  1. 作为3D绘图功能,可以显示【测线型(Tin型)3D】【DEM型3D】两种。
    也可以输出3D模型(3DS形式、 可在UC-win/Road中读取该模型)。
  2. 【推力矢量图】和【最大抗剪力图】等可用作3D边坡稳定性分析结果。
  3. 【Ru-Ly曲线】与【c-tanφ关系图】等也可以通过报告书输出。
  4. 可以轻松地进行树状视图的输出选择,支持输出预览功能。
    可以将设计条件与计算结果与图表混合,进行打印机输出与HTML输出。
    可以通过支持HTML输出,输入数据的文本输出等、轻松地进行数据再利用与报告书电子化。
  5. 支持分析结果的轮廓图与3D图的绘制。

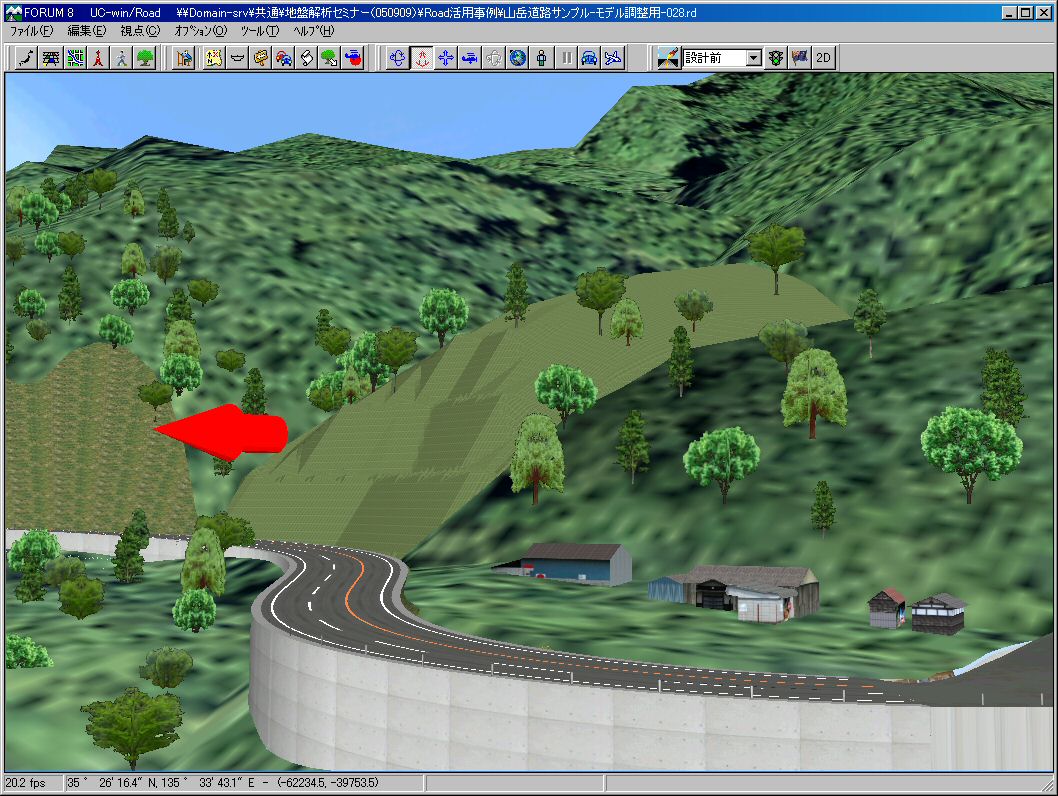

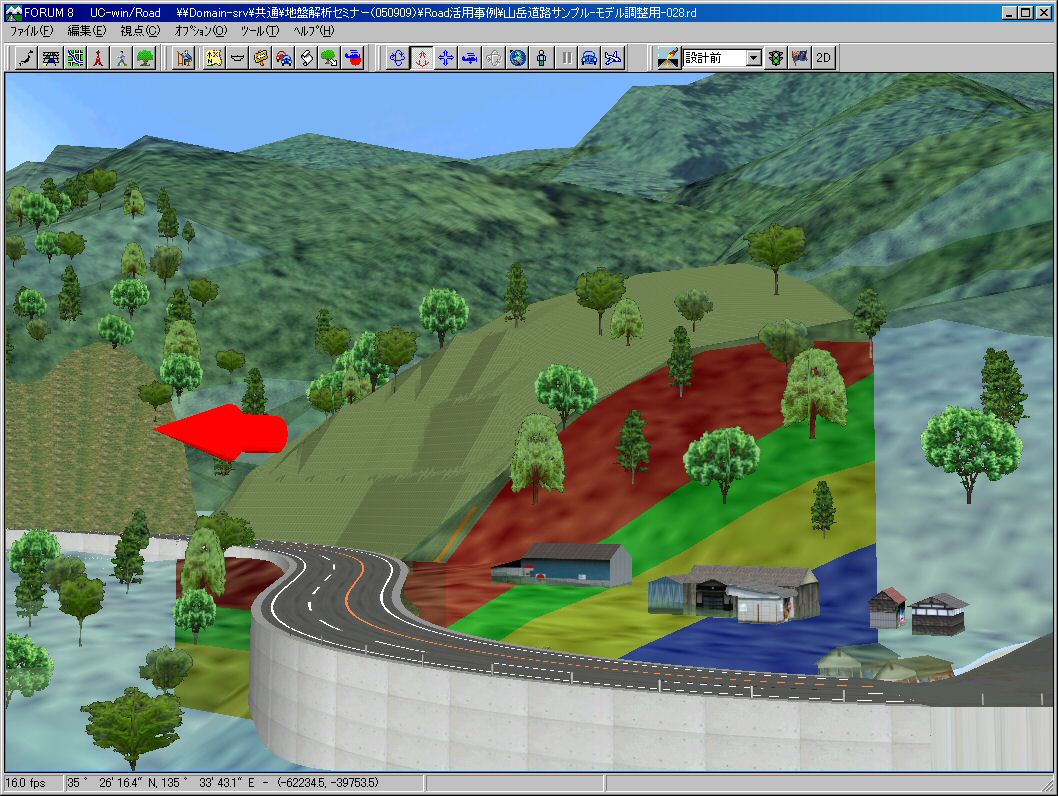

▲输出3DS形式,UC-win/Road读取(透明)

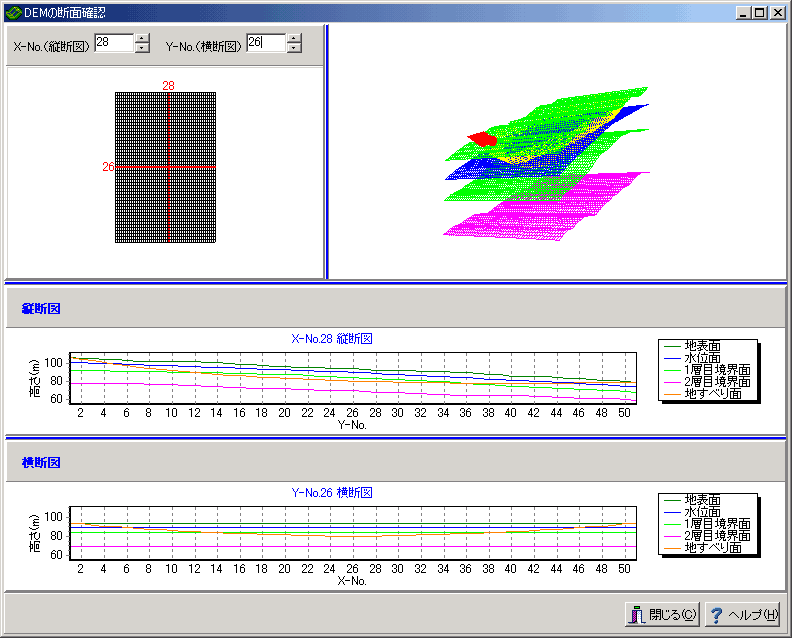

▲DEM的截面确认(垂直和水平截面图+3D显示)

强化岩土分析系列的CIM功能

岩土分析系列的各种产品通过CIM(Construction Information Modeling)功能可以进一步强化。该功能也支持与地形数据、UC-1各种岩土相关产品的流畅的数据连结。

与使用了地形数据*.GF1文件的数据连结

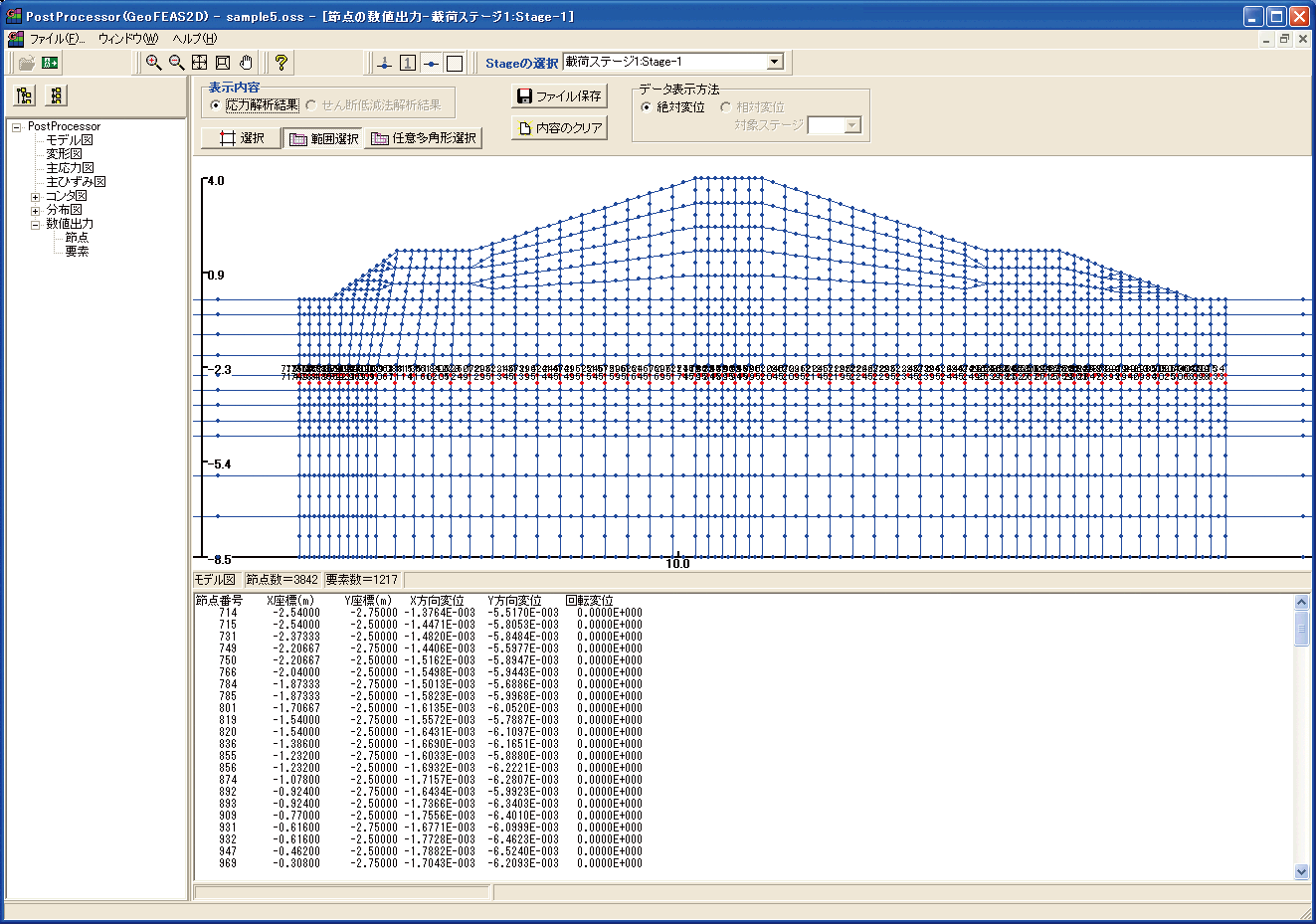

弹塑性岩土分析(GeoFEAS)2D Ver.4

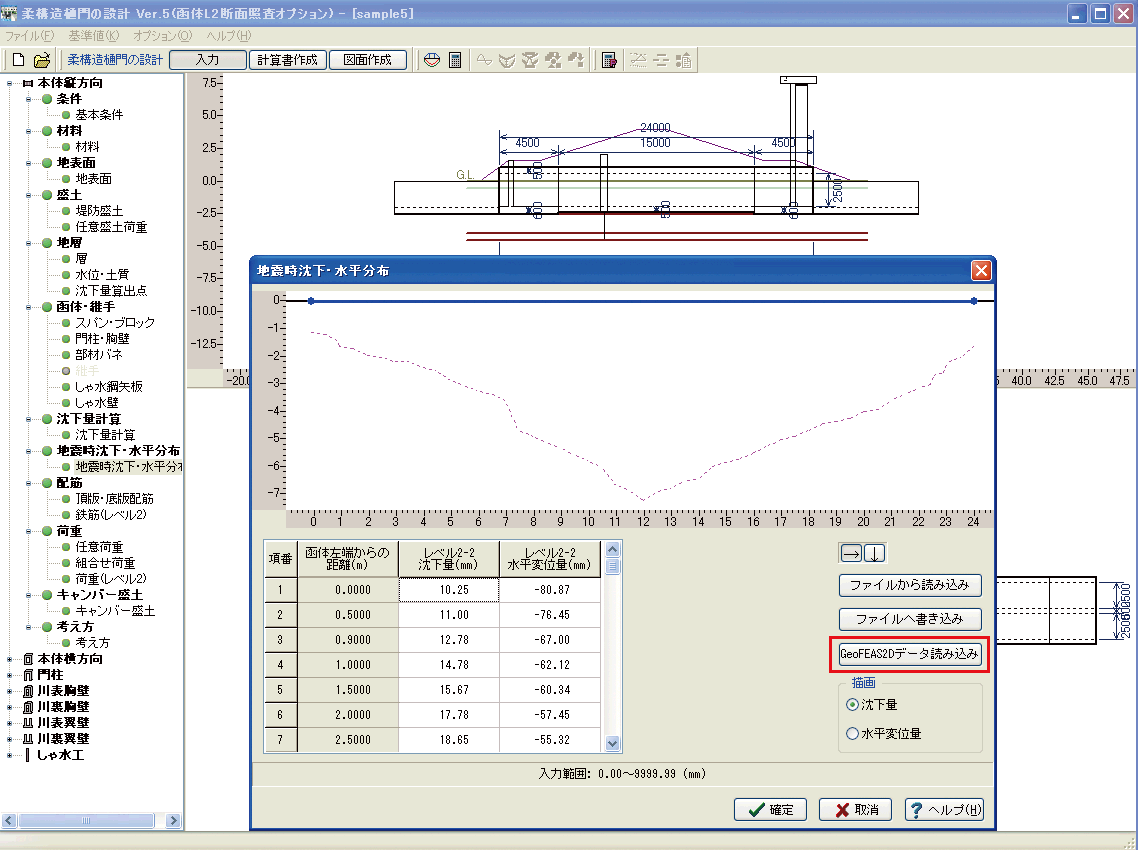

与柔性结构排水沟的设计产生的位移量连结
将【弹塑性岩土分析(GeoFEAS2D)】分析出的岩土变形分析结果(沉降/水平位移分布)导入到【柔性结构排水沟的设计】可以检验箱体垂直方向的2级抗震性。

GeoFEAS2D

柔性结构排水沟


设计挡土墙工程 时可以通过只用周边地面影响分析岩土进行建模,也可以将壁位移作为强制位移计算出岩土变形。。

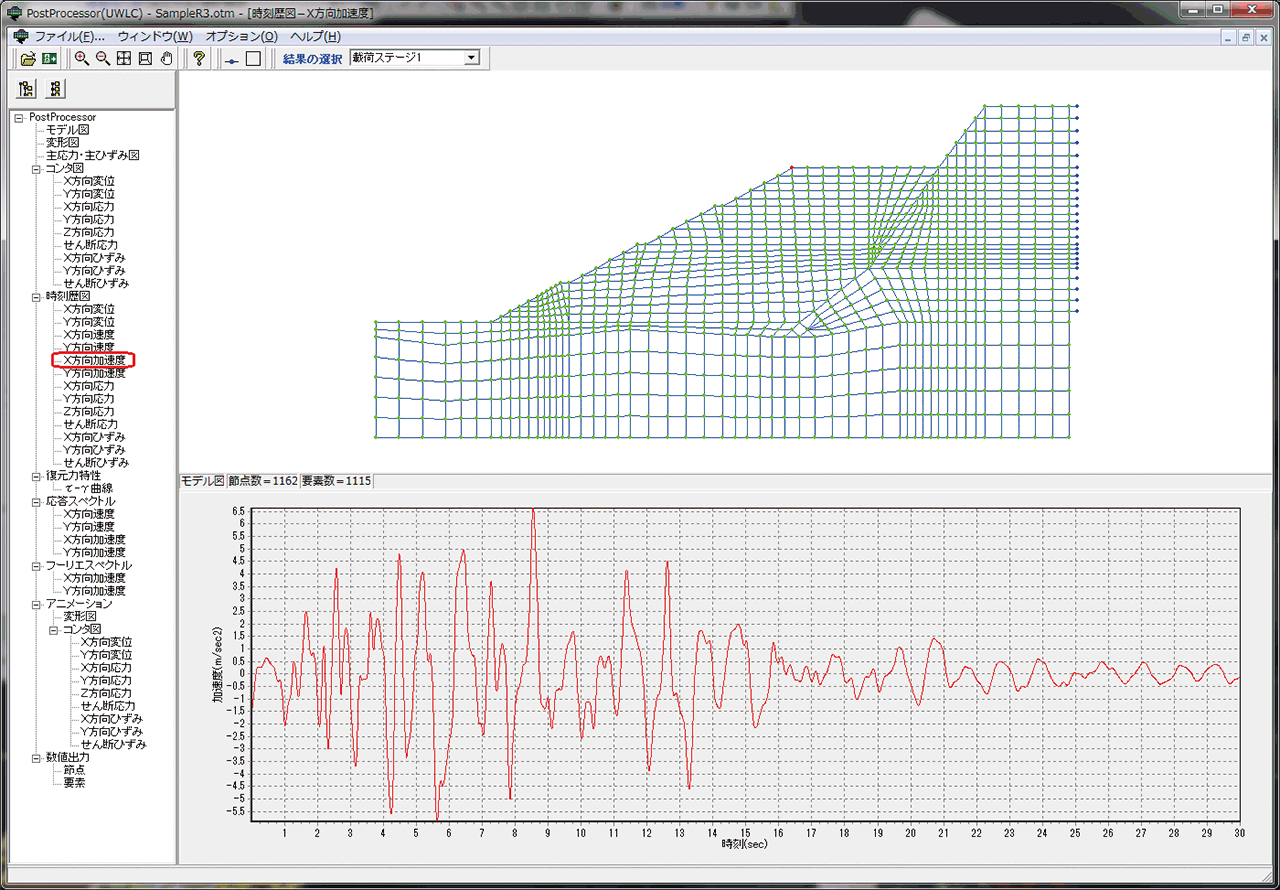

岩土的动态有效应力分析(UWLC)Ver.2

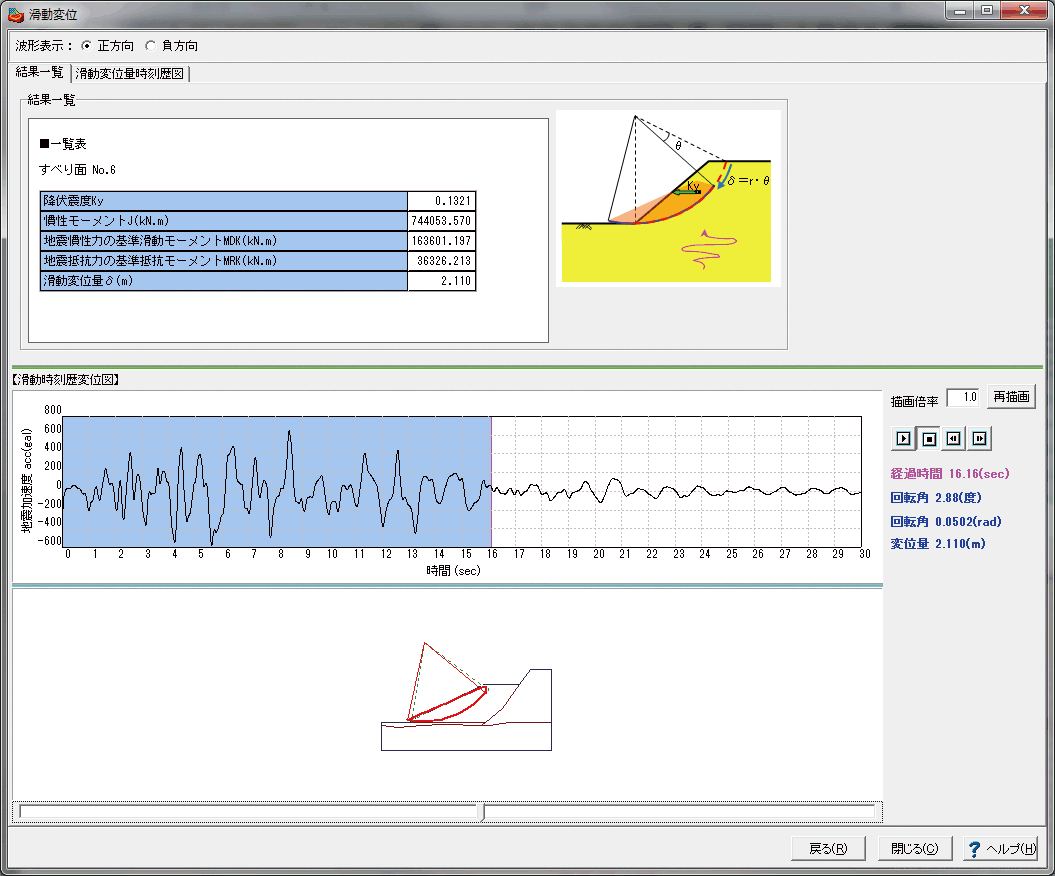

与边坡稳定性计算 的加速度的连结
要想30m上的高填土纽马克法能够适用,需要将滑移土块作为相应加速度波形进行地震动输入。通过将【岩土的动态有效应力分析(UWLC)】与【边坡稳定性计算】的数据进行联动、可以实现从UWLC的2DFEM地震响应分析到使用响应加速度波形对所需滑坡土质量进行Newmark方法分析等各种分析。并且也可以进行高填土与大规模填土的稳定度计算高填土・大規模填土的2级地震动稳定性计算。

UWLC

边坡的稳定性计算

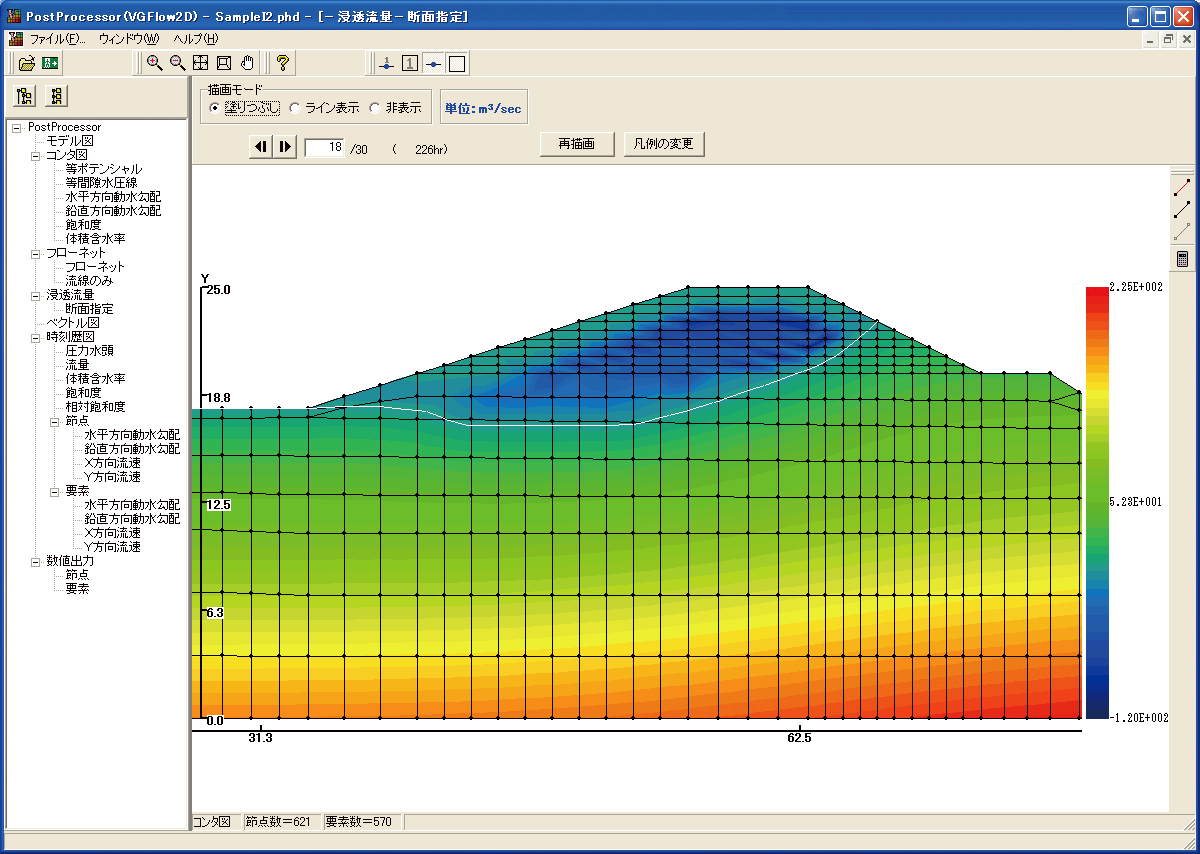

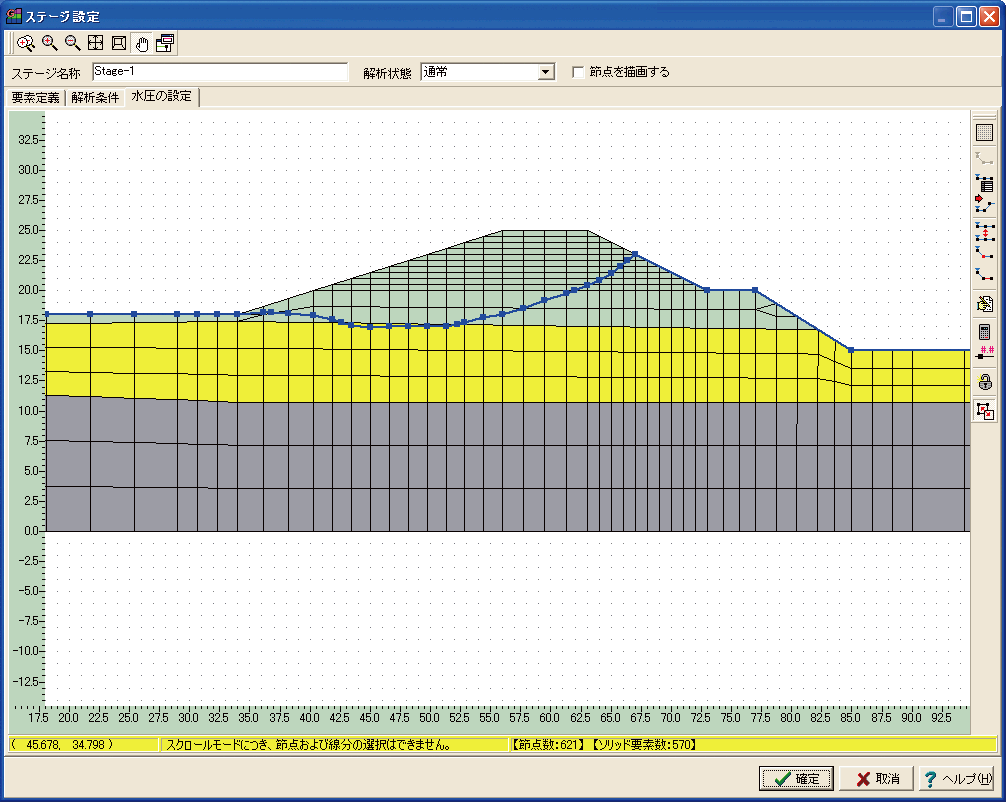

二维渗透流分析(VGFlow2D)Ver.3

与GeoFEAS2D 的水位线的连结

VGFlow2D

GeoFEAS2D


与UWLC 的水位线连结
与边坡的稳定性计算的水位线/势线连结
通过连结文件(*.PRS【水位線】、*.PTN【等ポテンシャル線】),能反映饱和/非饱和渗透流FEM分析结果。

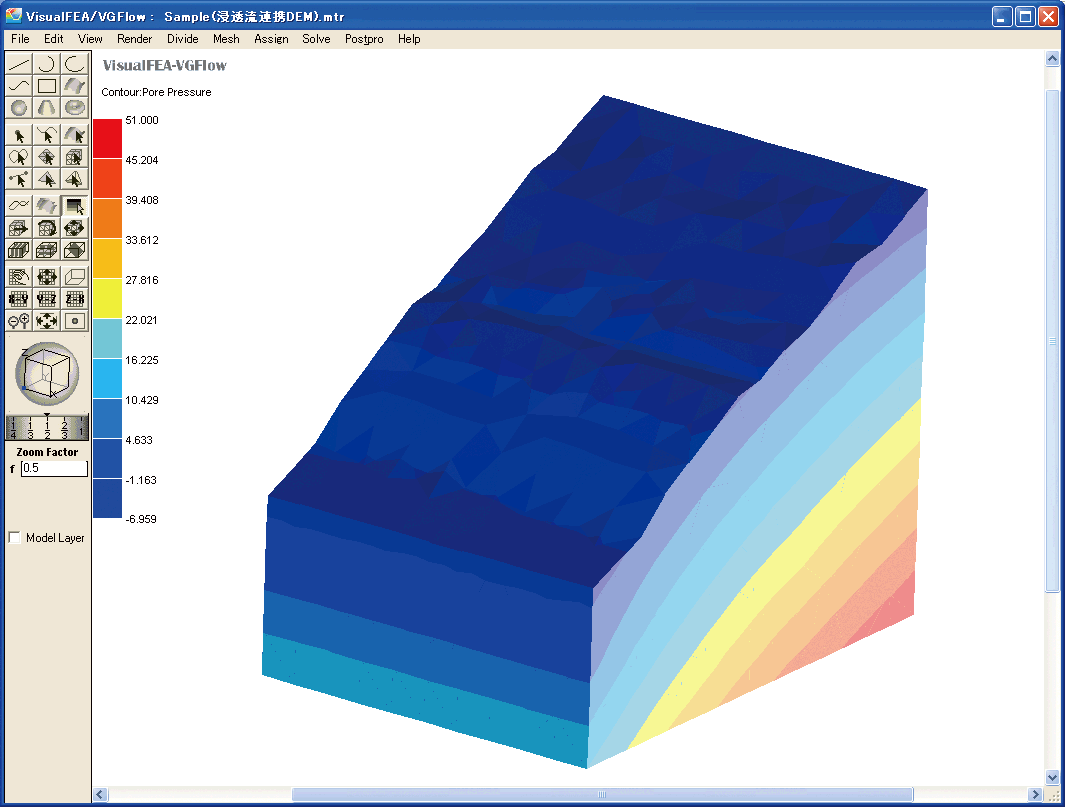

GeoFEAS Flow3D(渗透流分析限定版)

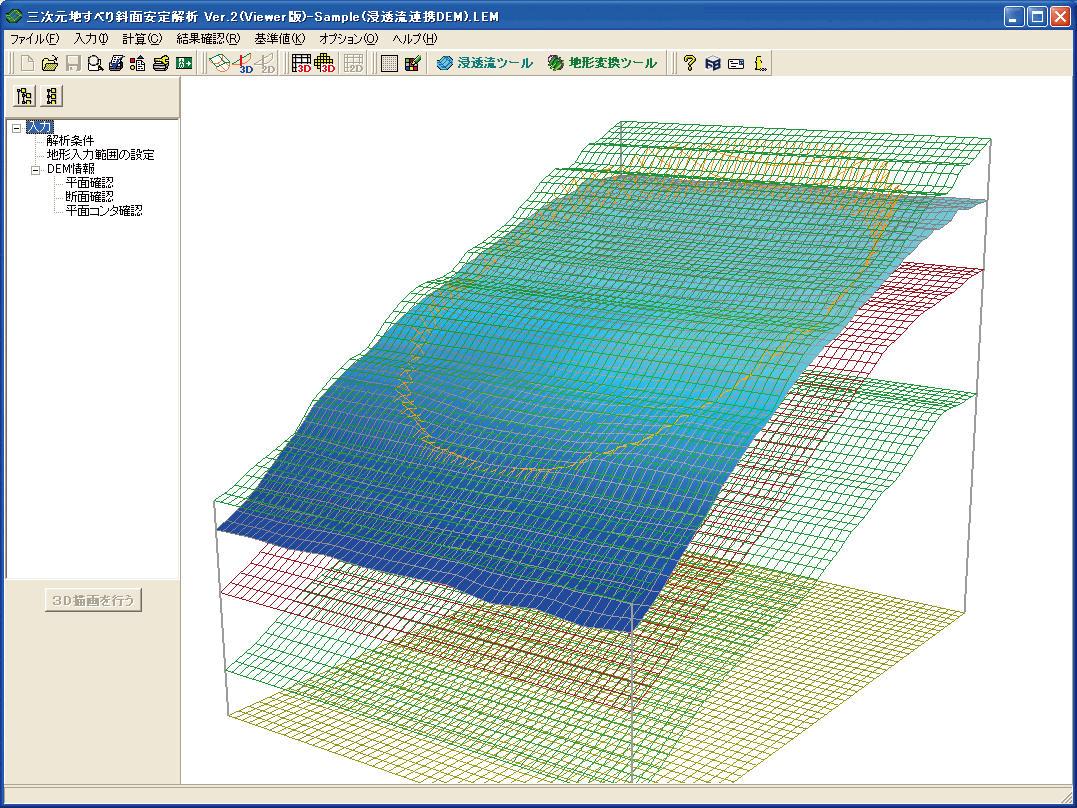

与LEM3D 的水位面连结
将【GeoFEAS Flow3D(渗透流分析限定版)】的分析结果与其他公司产品的分析结果作为标准文本文件在【三维滑坡边坡稳定性分析】中读取,生成分析滑坡所必需的地下水位。由此可以进行3D边坡稳定性分析。

VGFlow3D

LEM3D

产品价格

本体价格

■本体价格

产品名

价格

三维滑坡稳定性分析・3DCAD(LEM) Ver.2 30,000元

教育版价格


面向教职、研究人员和学生等教育相关用户提供更加优惠的教育版价格。

教育版价格

产品名 教育版价格
三维滑坡稳定性分析・3DCAD(LEM) Ver.2 OPEN

版本开发履历


版本开发履历

 三维滑坡稳定性分析・3DCAD(LEM) Ver.2
版本 发布日 主要升级内容
2.02.00 15/05/29
  1. 支持分析结果的轮廓图绘制
  2. 支持分析结果的3D图绘制

操作环境


操作环境

OS Windows 8 / 10
CPU Pentium 133MHz以上 (Pentium II 300MHz以上)
所需内存(包含OS) 推荐128MB以上
所需磁盘空间 约60MB以上(包含安装以及运行)
显卡(画面分辨率) 1024×768以上
输入数据扩展名 LEM
文件输出 支持F8输出编辑工具:TXT、HTM、 PPF、DOC、 DOCX、PDF、 JTD、JTDC
图像:3DS
与其他产品的联动 <保存>UC-win/Road(3DS)

产品购买/咨询窗口


产品购买/咨询窗口

■ 咨询窗口

全国各代理店均接受咨询。 >> 营业窗口

如果您对购买或网站有任何疑问,敬请垂询info-china@forum8.com

示例图片

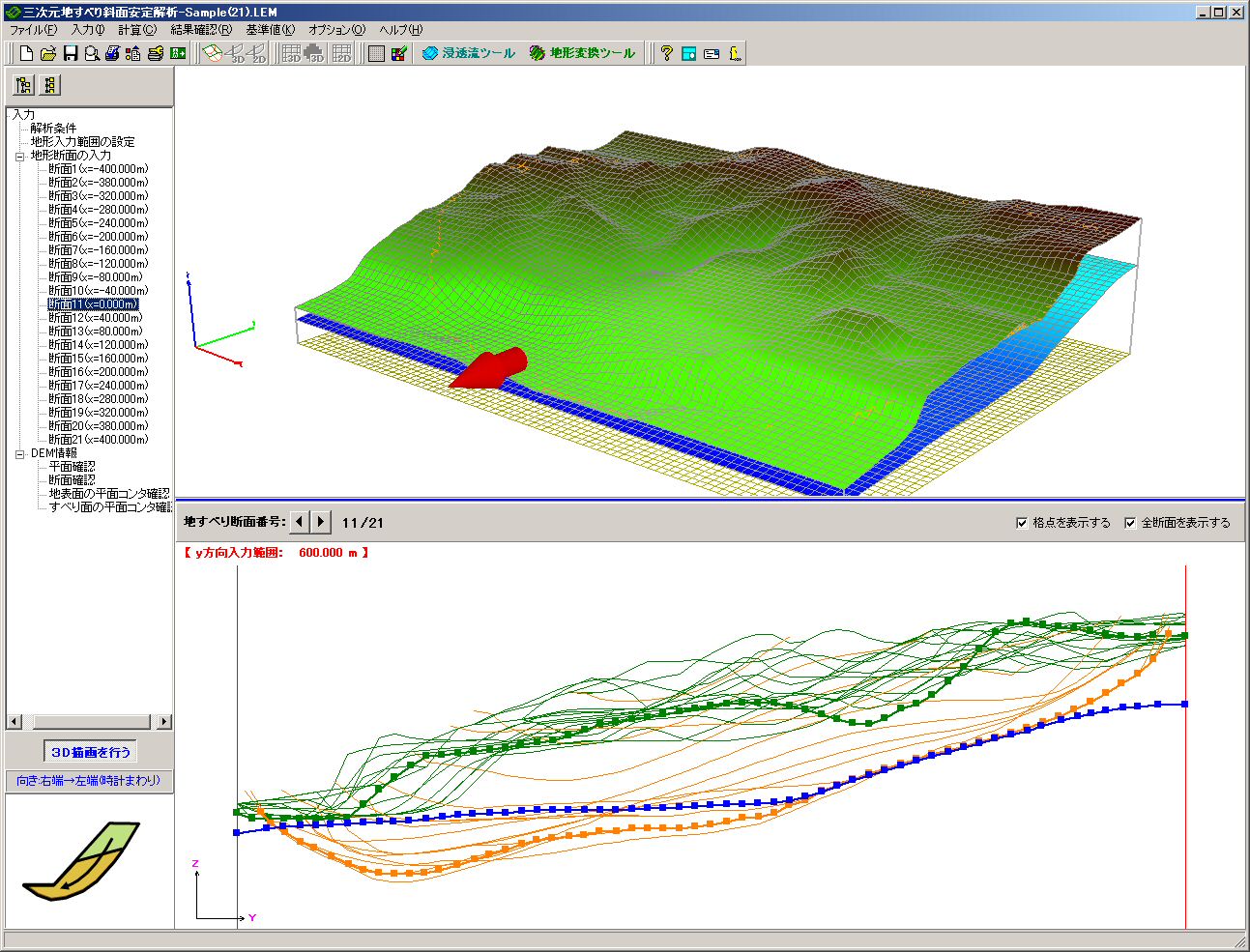

▲主画面

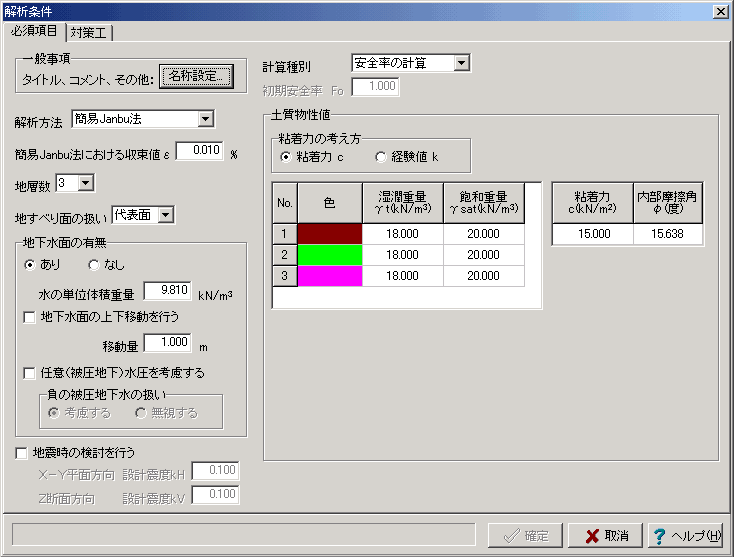

▲分析条件

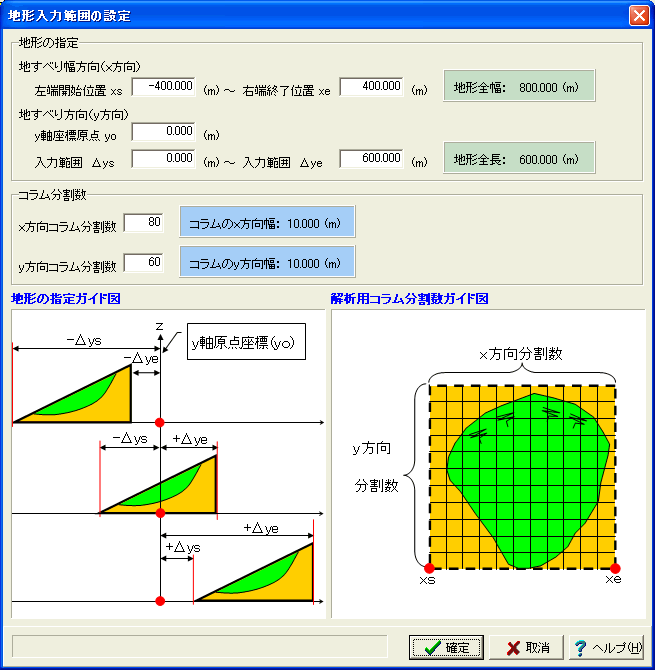

▲地形输入范围的设置

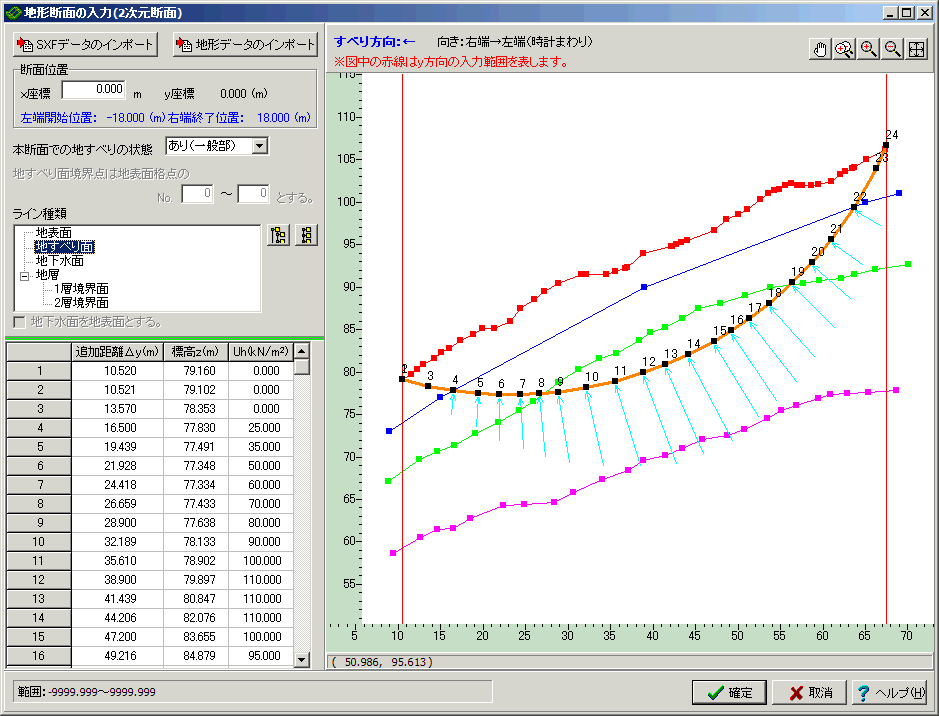

▲地形截面的输入画面

▲地形截面的输入
(包含任意水压强度的输入)

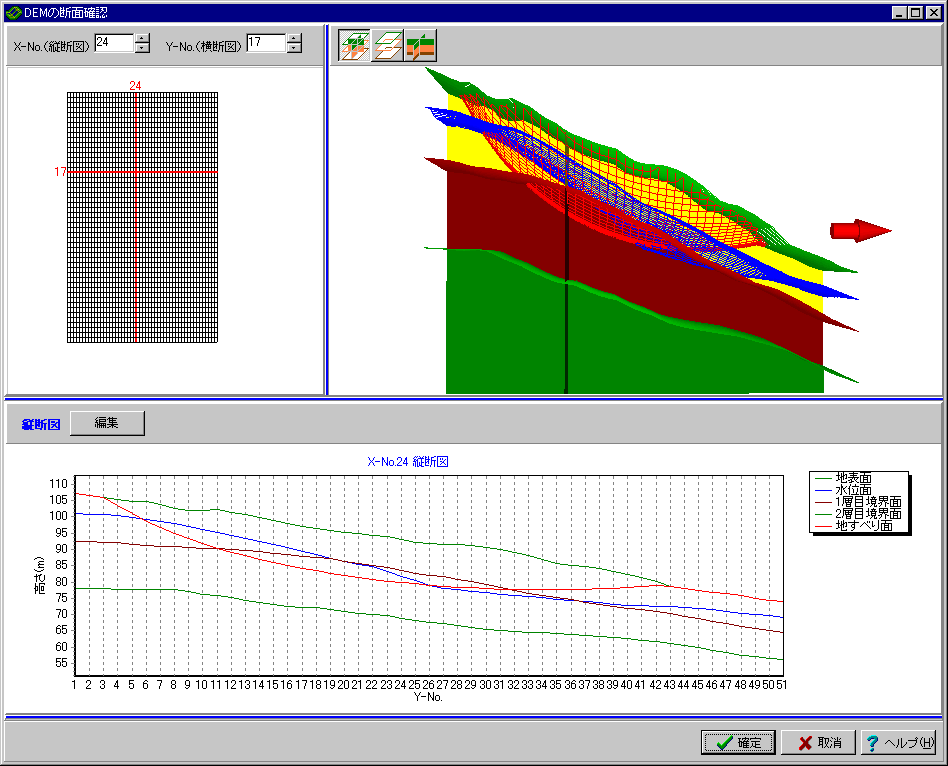

▲DEM数据的截面确认

▲DEM的截面确认
(垂直和水平截面图+3D显示)

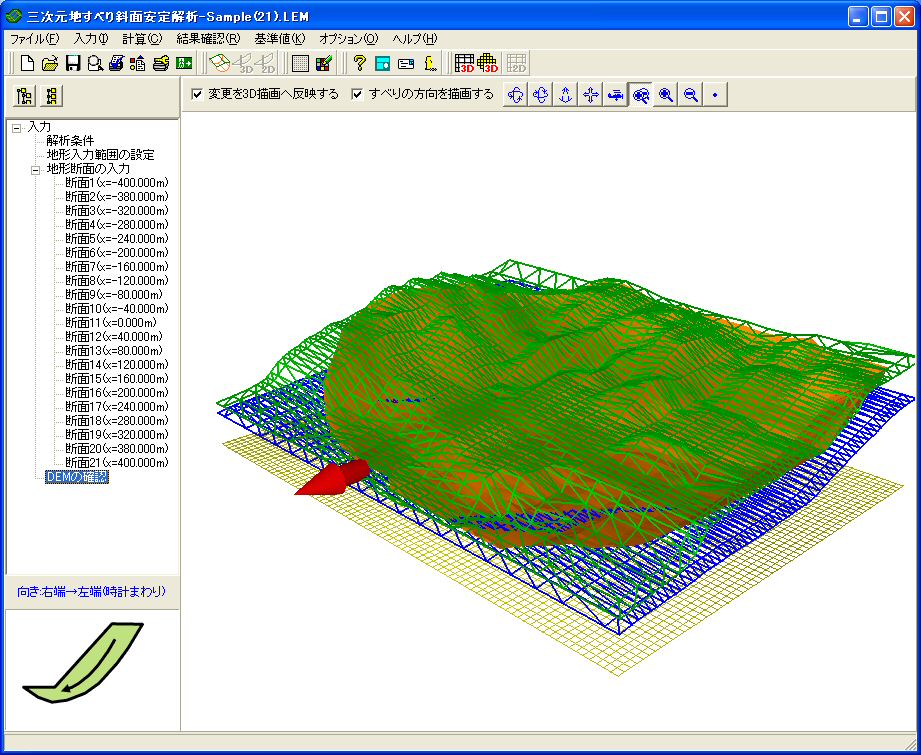

▲3D显示的实例
(DEM型3D:地线框)

▲3D显示实例
(测线型3D:地线框)

▲3D显示实例
(填充岩土的两侧)

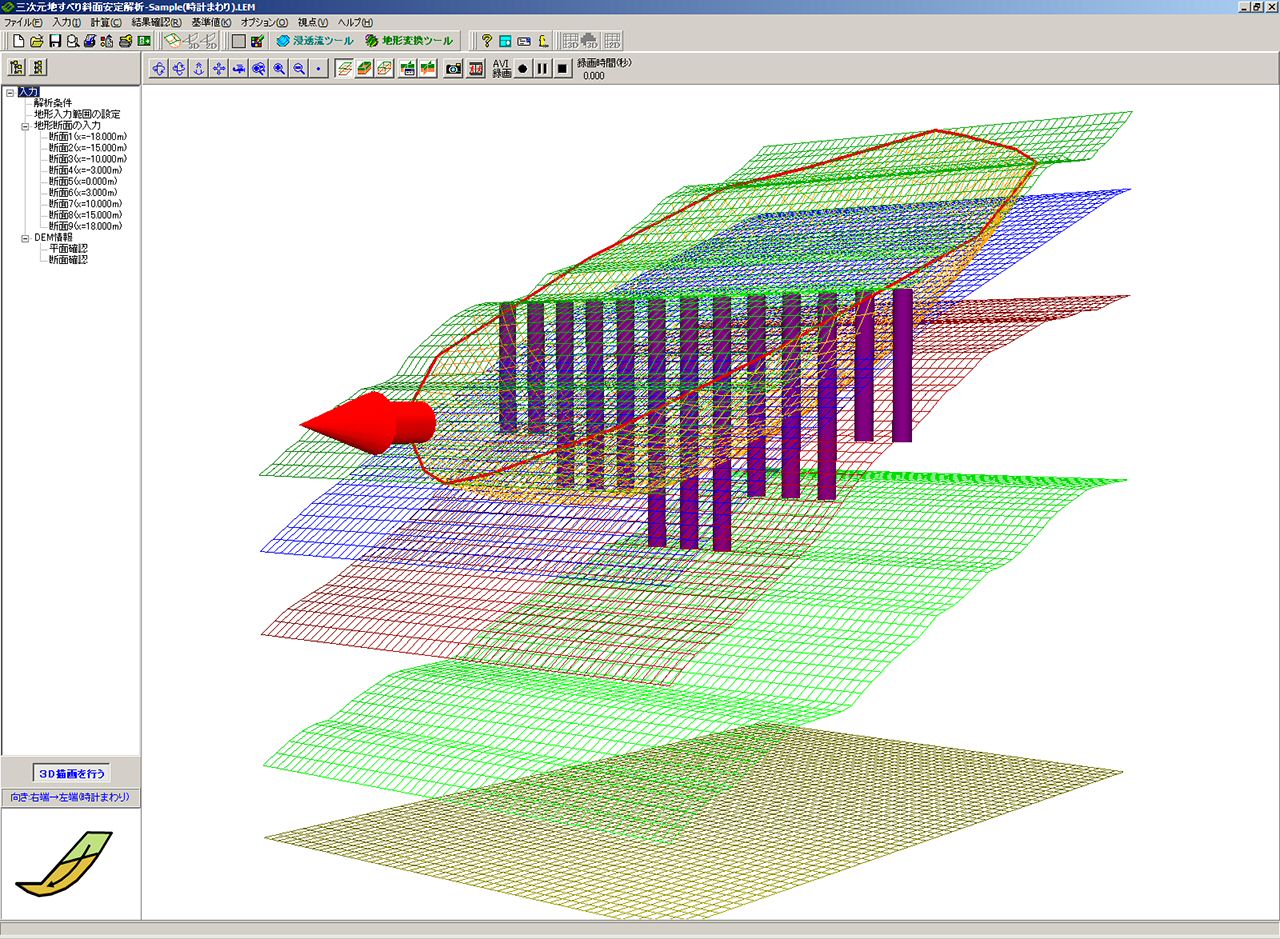

▲3D显示实例
(DEM型3D:桩布置图)

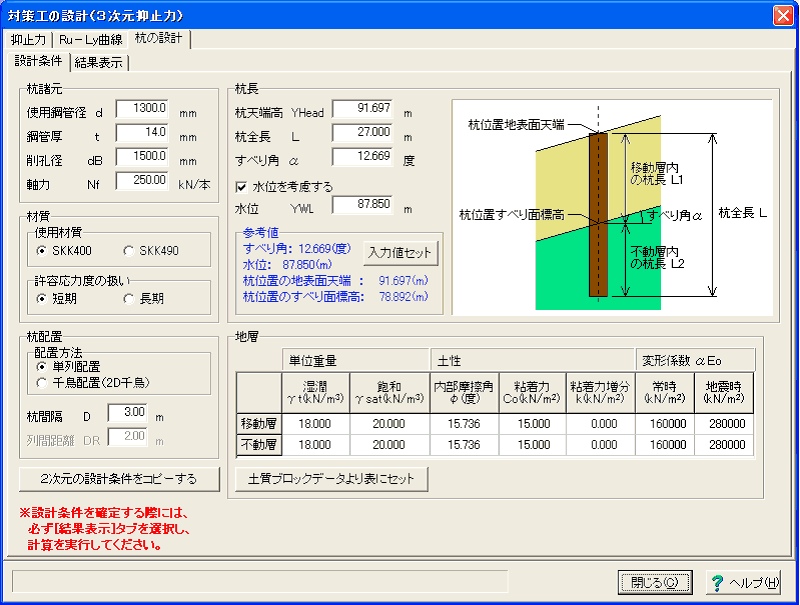

▲桩工程的设计计算
(桩的设计条件)

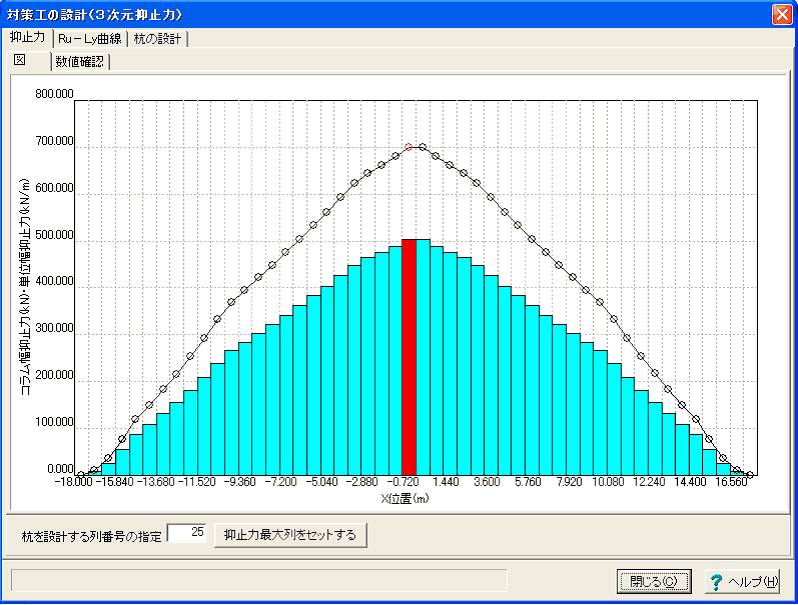

▲桩工程的设计计算
(固定力分布图)

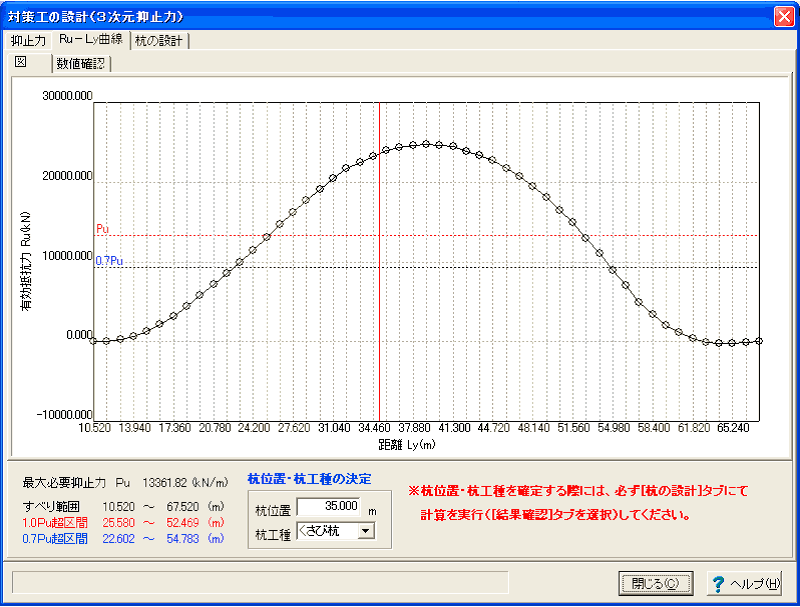

▲桩工程的设计计算
(Ru-Ly曲线图)

▲滑移面自动检索

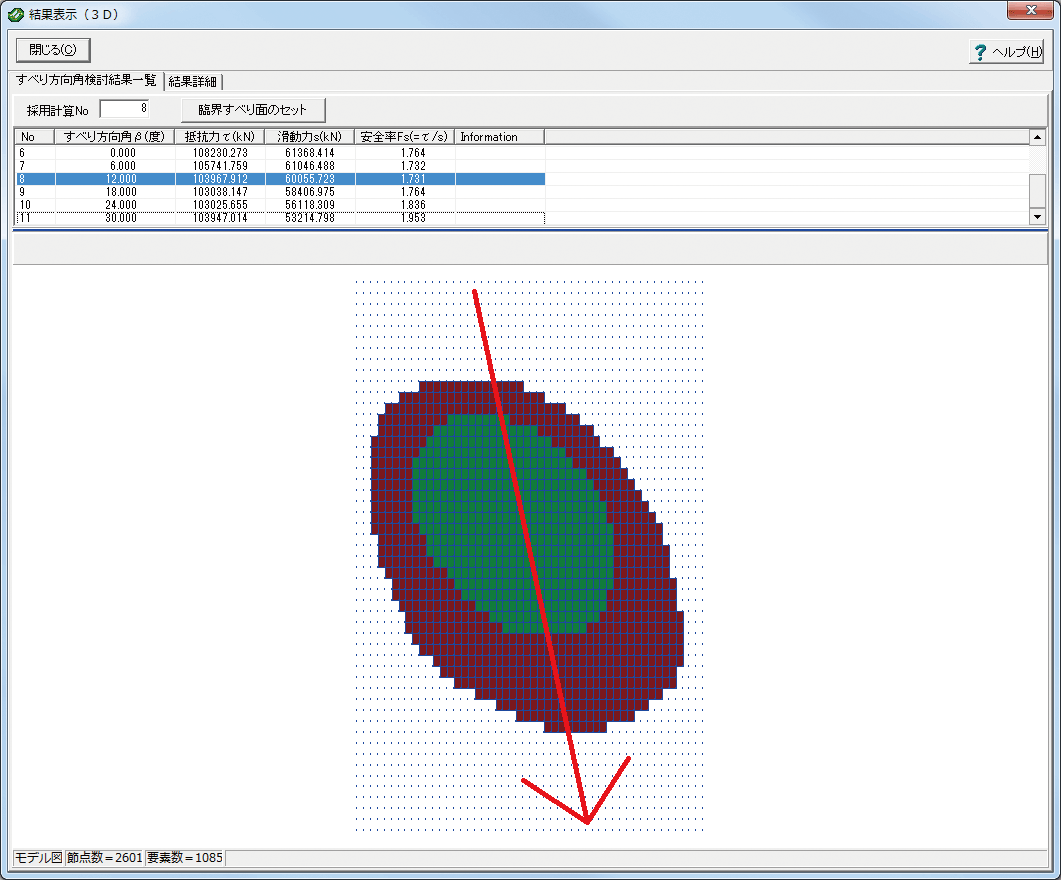

▲对任意滑移方向的检查

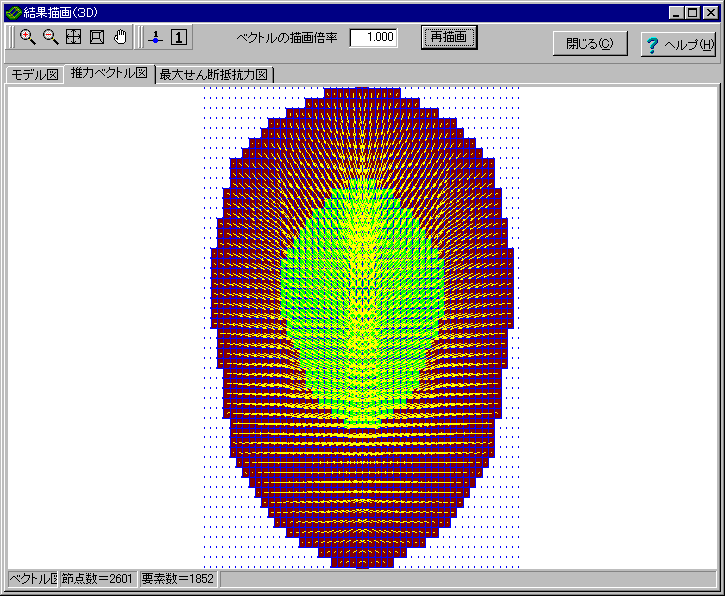

▲结果确认(推力矢量图)

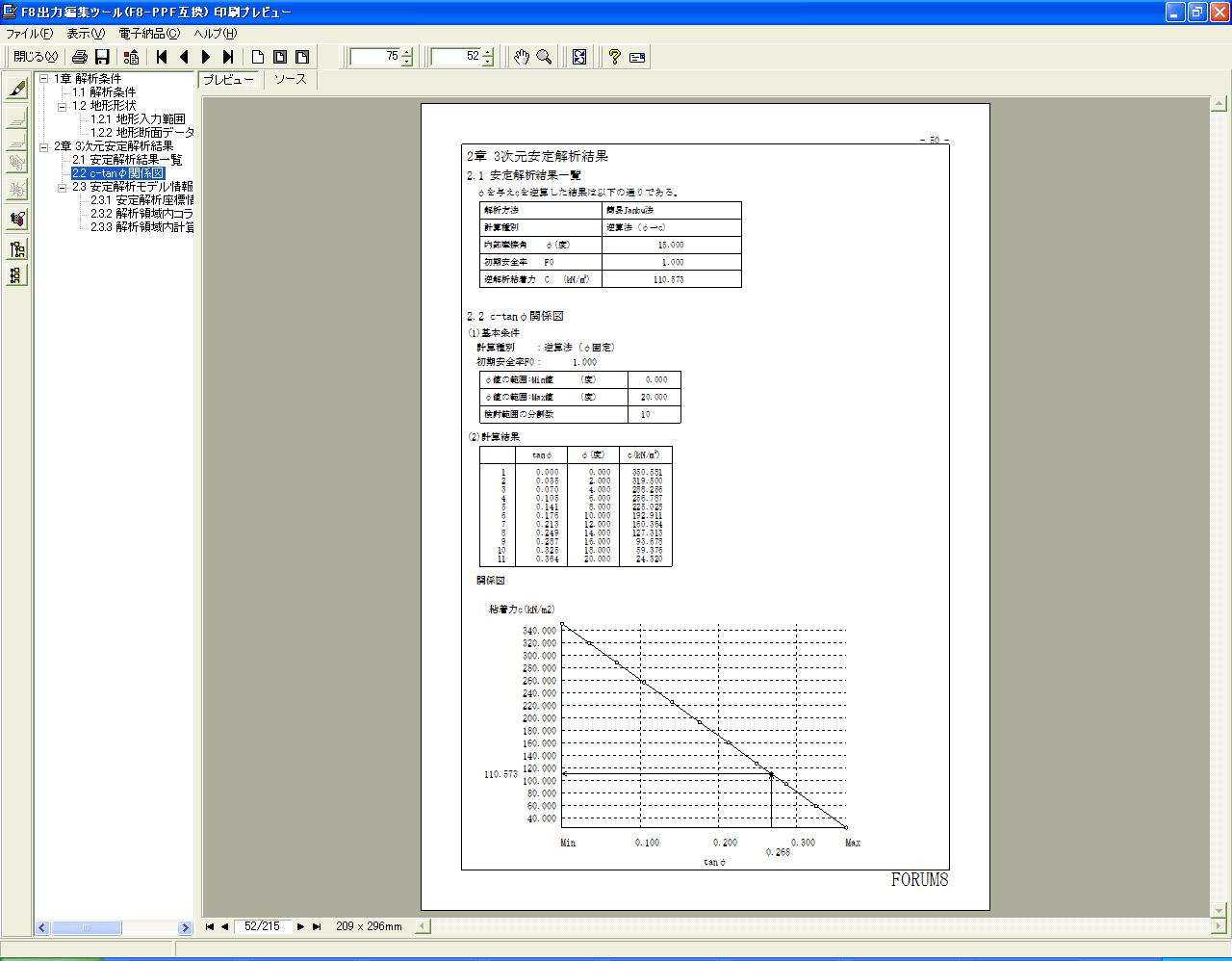

▲打印预览

▲输出3DS形式

▲输出3DS形式,
UC-win/Road读取(不透明)

▲输出3DS形式,
UC-win/Road读取(透明)

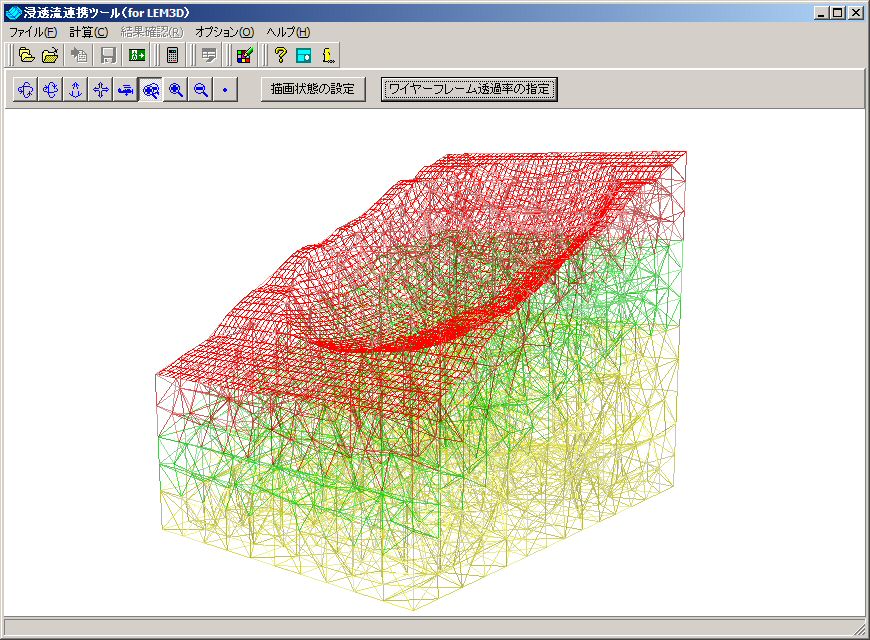

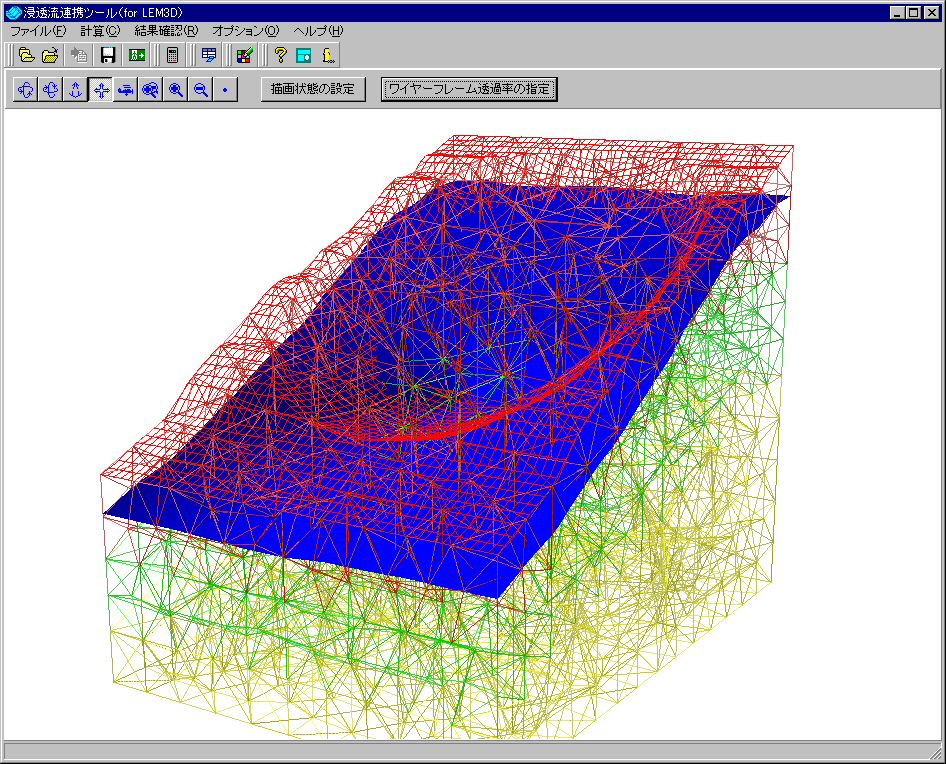

▲渗透流结果联动工具
(分析结果的导入)

▲渗透流结果联动工具
(地下水面的生成)

▲GeoMap3D转换工具,转换来源
(应用资源管理有限公司)

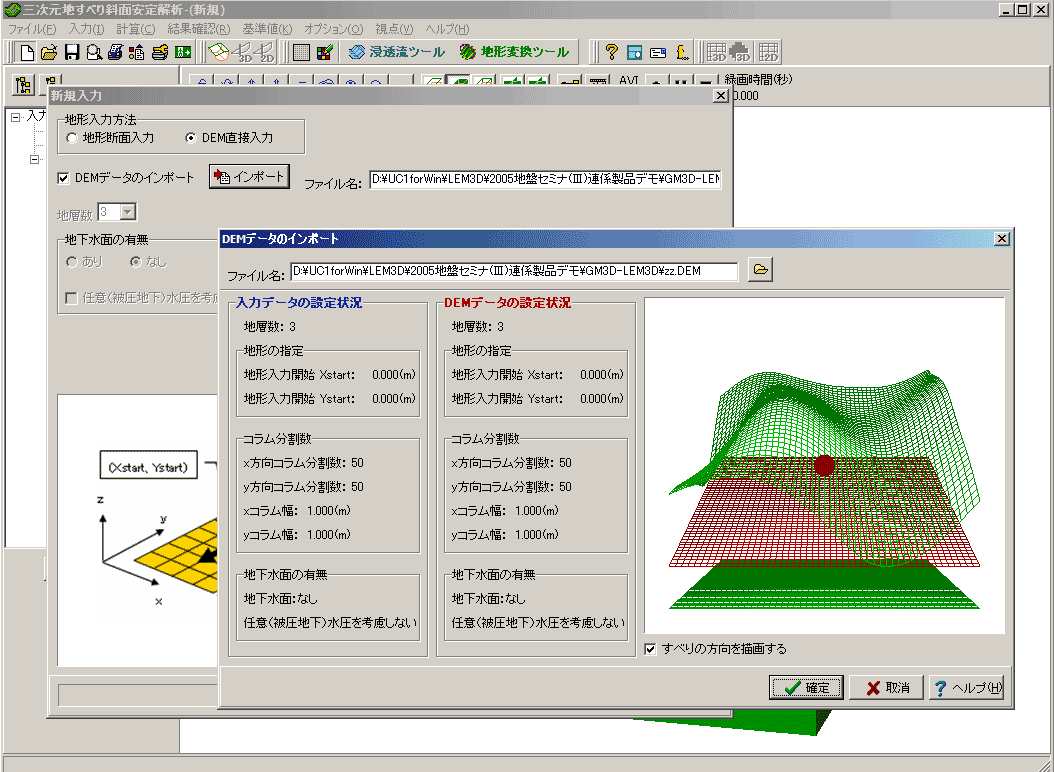

▲GeoMap3D地形转换工具,
