  프로그램 개요
ライン
UC-Draw툴즈(Abutment)」는, 교대의 본체/ 날개벽 및approach cushion판의 배근도/ 가공도.철근표등의 도면을 일괄자동생성하기 위한 프로그램으로, 이하의 특징이 있습니다.
본제품의 SXF, P21출력기능은, UC-Draw툴 모음에서OCF검정의 인증을 취득하였습니다.
인증번호:31204050075-6



<Ver.1.02.03 (05/12/14 릴리스) 개정내용>
   1.피복상세도의 도면작성방법을 확장
   2.띠철근 및 날개벽 보강근의 휨길이 지정방법의 확장
   3.흉벽 및vertical wall의 배면에 배근할 철근의 종단구배고려 유무의 대응
   4.바닥판 하면 배력근을 전지/ 후지에서 다른 철근지름으로의 배근에 대응
   5.경사각이 있는 역T식 교대에서 교축방향 철근으로의 배근에대응
OCF検定
OCF검정 제한사항


■스피드한 도면 작성
형상치수나 배근정보등을 입력하여 내부적으로 도면작성데이터를 일괄생성하기 위해, 단시간에 목적의 구조물의 배근도면을 취할 수 있습니다.

■재료계산 작업의 해소
입력된 형상정보/ 배근정보와 도면작성조건으로 설정된 기준값이나 올립/버림에 따른 재료계산을 행하고, 가공도/ 철근표/ 수량표등을 자동생성하므로, 철근의 치수/ 질량이나 콘크리트체적등의 계산작업을 해소합니다. 또, 필요에 따라 감장계산을 행하거나, 변화표를 생성할 수도 있습니다.

■간단입력과 상세입력의 채용
배근에 관한 데이터 입력에는, 기준피치나 배근방법등의 적은 입력으로 배근도 생성을 행할 수 있는 간단입력과, 각 철근마당 배치 개시위치/ 피치/ 피치수등을 입력하여 자유도가 높은 배근도 생성을 행할 수 있는 상세입력을 서포트하고 있습니다.

■섬세한 도면작성 서식에 대응
도면작성조건에서 치수선이나 인출선/ 문자/ 표등의 도면작성 서식의 섬세한 설정이 가능합니다. 각 도형은 그 설정에 준해서 생성되므로, 섬세한 도형생성이 가능합니다.

■각종 기준류에 따른 도면작성
이하의 기준류에 준거한 도면작성이 가능합니다.
 ・CAD제도기준(안) 국토교통성 2003년 7월판
 ・CAD에 의한 도면작성요령(안) 일본도로공단 2001년10월판
 ・조사등 업무의 전자납품 요령(안) 도면작성편 일본도로공단 2005년4월판
또, 이하의 기준에 준거한 도면작성도 가능합니다.
 ・토목구조물 설계매뉴얼(안) 1999년11월판
 ・토목제도기준 2003년 소개정판

■생성도면의 확인/ 편집/ 인쇄
생성한 도면의 확인표시나 도형/ 치수선/ 인출선등의 편집(위치조정), 프린터・플로터로의 인쇄가 가능합니다.

■다양한 형식의 도면파일 출력에 대응
당사 제품인 「UC-Draw」의 오리지널 형식의 파일(PSX)뿐만아니라, 「SXF」/ 「DXF」/ 「DWG」형식의 파일출력이 가능합니다. 또, 솔리드 모델의 3DS출력에도 대응하고 있습니다.

Page Top TOP

  프로그램의 기능과 특징
ライン
교대의 본체/ 날개벽 및 approach cushion판의 배근도/ 가공도/ 철근표등의 화면의 일괄자동생성을 행합니다.

1.교대 본체 형상
■단면형상

 ・「역T식」 및 「중력식」의 교대의 도면작성이 가능하고, approach cushion판수대 유무나 흉벽 증가 두께형태의 조합에 의해, 하기의 단면형상에 대한 도면작성이 가능합니다.


■정면형상
 ・흉벽천단 및 교좌면 각각에서 「일정구배」, 「산형」, 「편구배」, 「vertical wall없음」의 지정이 가능하므로, 그 조합에 의해 하기의 정면형상의 도면작성이 가능합니다.


■평면형상
 ・벽과 바닥판 각각에서, 「사각형」/ 「평행사변형」/ 「사다리꼴」의 도면작성이 가능합니다.


■approach cushion판 형상
 ・「사각형」 및 「평행사변형」의approach cushion판의 도면작성이 가능합니다.


2.본체 배치철근
■주철근

 주철근으로서 이하의 철근배근이 가능합니다.

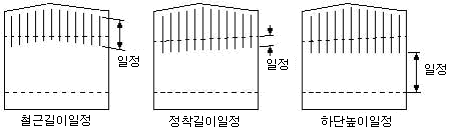

 (1)흉벽주철근(앞/뒤면)
   ・「철근길이가 일정하고 흉벽천단에 따른 형태」/ 「상단이 흉벽단에 따른 하단이 수평형태」가 배근가능.
   ・상단측의 휨가공 유무의 지정이 가능합니다.
   ・개구부 부분의 「상자뺀 처리」와, 낙교방지 장치용 홀에 대한 「홀 피함처리」가 가능합니다.


 (2)흉벽천단근
   ・「┏┓」의 형상철근을 배근합니다.

 (3)approach cushion판수대 주철근
   ・철근선단의 휨가공유무의 지정이 가능합니다.


 (4)수직벽 주철근(앞/뒤면)
   ・「전장주철근」과 「도중 멈충 주철근」의 배근이 가능합니다.
   ・역T식 교대인 경우는 배면측만 2단 배근이 가능합니다.
   ・중력식 교대의 경우, 앞면측에는 배근할 수 없습니다.
   ・어느 철근이라도 이음새없음/ 랩이음새/ 압접 이음새의 지정이 가능합니다(이음새는1개소만).


 (5)교좌면 주철근
   ・「┏┓」형상의 배근과 지승앵커볼트홀에 대한 「홀피함처리」가 가능합니다.

 (6)좁힘 주철근
   ・뒷면에 좁힘이 있는 역T식 교대의 좁힘부분에 배근합니다.

 (7)수직벽 헌치근
   ・역T식 교대의 수직벽 뒷면 헌치부분에 배근합니다.

 (8)바닥판 주철근
   ・「조철근」과 「단철근」으로 배근합니다.
   ・역T식 교대의 경우, 「윗면후지」/ 「아랫면전지」는 2단배근이 가능입니다.
   ・중력식 교대의 경우, 아랫면전지만에 배근합니다.

 (9)바닥판 돌기 주철근
   ・「┏┓」의 형상철근을 배근합니다.

■배력근
 배력근으로서 , 이하의 철근배근이 가능합니다.

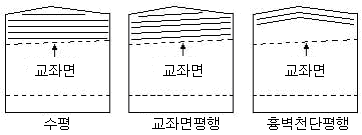

 (1)흉벽배력근(앞/뒤면)
   ・「수평철근」, 「교좌면 평행 철근」, 「흉벽천단 평행철근」의 배근이 가능합니다.
   ・개구부 부분의 「상자뺀 처리」, 및, 낙교방지 장치용 홀에 대한 「홀 피함 처리」가 가능합니다. 단 ,
   흉벽천단 평행철근의 상자뺀 처리는 행하지 않습니다.


 (2)흉벽천단 배력근
   ・흉벽천단에 따른 철근을 배근합니다.

 (3)approach cushion판수대 배력근(상/ 뒤면)
   ・approach cushion판수대의 「상면」 및 「뒤면」에 상면에 따른 철근을 배근합니다.

 (4)수직벽 배력근(앞/ 뒤면)
   ・「수평철근」과 「교좌면 평행철근」의 배근이 가능합니다.
   ・중력식교대의 경우, 앞면측에는 배근할 수 없습니다.

 (5)좁힘 배력근
   ・ -뒷면에 좁힘이 있는 역T식 교대의 좁힘부분에 배근합니다
   ・「수평철근」과 「교좌면 평행철근」의 배근이 가능합니다.
    단 , 좁힘의 테이퍼부에 배치할 철근은 「수평철근」입니다.

 (6)교좌면 배력근
   ・교좌면 에 따른 철근을 배근합니다.
   ・지승앵커볼트홀에 대한 「홀 피함처리」가 가능합니다.

 (7)바닥판 배력근(윗면전후지・윗면후지2단・아랫면・아랫면 도중막기・아랫면전지2단)
   ・수평철근을 배근합니다.
   ・「역T식 교대」에서 말뚝의 결합 방법에 「A법」이 지정된 경우에는, 하면배력근의 말뚝부분의
    「상자뺀 처리」가 가능합니다.
   ・중력식 교대의 경우, 아랫면전지에만 배근합니다.

 (8)바닥판 복부배력근(전후지)
   ・수평철근을 배근합니다.
   ・역T식 교대의 경우에만 배근합니다.

 (9)바닥판 돌기 배력근
   ・수평철근을 바닥판 돌길의 「앞면」/ 「뒷면」/ 「아래면」에 배근합니다.

■띠철근
  띠철근으로서 , 이하의 철근배근이 가능합니다.

 (1)흉벽 띠철근
   ・형상은 「┏┓」만으로, 좌우각각에서 휨길이의 지정이 가능합니다.
   ・「앞면수직/ 교축방향/ 왼쪽단 평행/ 오른쪽단 평행」의 4방향의 배치가 가능합니다.
   ・개구부내의 조립근은 자동삭제합니다.

 (2)중간띠철근(수직벽)
   ・형상은 「┏┓」만으로, 좌우각각에서 휨길이의 지정이 가능합니다.
   ・「앞면수직/ 교축방향/ 왼쪽단 평행/ 오른쪽단 평행」의 4방향배치가 가능합니다.
   ・역T식 교대의 경우에만 배근합니다.

 (3)바닥판 띠철근
   ・「J근」, 「상열기근」, 「하열기근」, 「마근」, 「조근」의 5형태 형상이 배근 가능합니다.
   ・조립근을 거는 주철근의 간격수를 지정할 수 있습니다.
   ・역T식 교대의 경우에만 배근합니다.


■측면근
 측면근으로서 , 이하의 철근배근이 가능합니다.
 (1)수직벽 좌측면근(종방향/횡방향)
 (2)수직벽 우측면근(종방향/횡방향)
 (3)바닥판좌측면근(종방향/횡방향)
 (4)바닥판우측면근(종방향/횡방향)


■보강근
 보강근으로서 , 이하의 철근배근이 가능합니다.

 (1)개구부보강근
   ・개구부의 주위에 배근합니다.
   ・바 형태의 의 「수평철근」/ 「수직철근」/ 「비스듬한 철근(마름모형)」과 「원철근」의 배근이 가능합니다.

(2)낙교방지 장치 보강근
  ・낙교방지 장치용 홀의 배치위치에 배근합니다.
(3)지승보강근
  ・지승앵커볼트배치위치에 배근합니다.
  ・「종철근」, 「횡철근」, 「띠철근」 배근이 가능합니다.

 (4)수평보강근
   ・형상은「┏┓」만으로, 교좌면 주철근의 아래에 배근합니다.
   ・선단의 훅형상으로서 , 「직각」/ 「예각」 /「반원」지정이 가능합니다.

 (5)말뚝 피함 경사 보강근
  ・바닥판 아래면의 말뚝부분의 보강근(말뚝 피함 경사철근)으로서 , 「왼쪽 경사철근」/ 「오른쪽 경사철근」의 배근이
  가능합니다.
  ・「역T식 교대」에서 말뚝이 결합한 방법에 「말뚝A법」이 지정된 경우에만 배근이 가능합니다.
  ・철근형상은 바 근만으로 하고 , 「조건(C)」→「도면작성조건(Z)」→「계산기준」→「철근기준값」의 「철근최대길이」에서
   랩이음새를 (최대2개소)자동 발생합니다.


 (6)바닥판 보강근

■교면공 철근
  ・교면공의 지복/ 분리대 및 보도/차도부에 배근합니다.


3.교대 날개벽형상
■단면형상
 ・날개벽의 천단에 단차를 설치하는 것이 가능합니다.

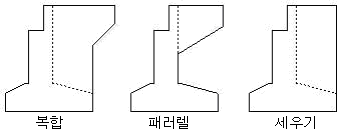

■정면형상
 ・「복합」/ 「패러렐」/ 「세우기」의 3형태 도면작성이 가능합니다.

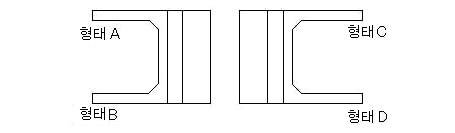

■평면형상
 ・하기의 4형태도면작성이 가능합니다.


4.날개벽배치철근
 주철근으로서 이하의 철근배근이 가능합니다. 어느 하나라도 최대300본까지 배근가능합니다.

■주철근
 (1)수평주철근(내면외면)
  ・「수평주철근(천단평행)」/ 「수평주철근(수평전장)」/ 「수평주철근(도중멈춤)(내면만)」의 배근이 가능합니다.
  ・「천단평행」 및 「전장」철근에는 날개벽의 선단측에 휨을 설치하는 것이 가능합니다.

 (2)수직주철근(내면외면)
   ・「수직주철근(전장)」과 「수직주철근(도중 멈춤)(면내만)」의 배근이 가능합니다.
   ・수직주철근(전장)에는「이음새 없음」/ 「랩이음새」/ 「압접 이음새」가 지정할 수 있습니다(이음새는1개소만)

■그외 의 철근
 주철근이외의 철근으로서 , 이하의 철근배근이 가능합니다.

 (1)날개벽 헌치근
  ・교대본체와의 설치위치에 설치되는 헌치부분에 배근합니다.

 (2)보강근
  ・교대 본체 흉벽과의 설치위치에 배근합니다.

 (3)테이퍼근(내면외면)
  ・날개벽선단에 배근합니다.
  ・랩이음새를1개소 설치할 수 있습니다.

 (4)천단 건막기근
  ・「┏┓」의 형상철근을 배근합니다.

 (5)선단 건막기근
  ・「┏┓」의 형상철근을 배근합니다.

 (6)조립근
  ・형상은 「┏┓」만으로, 좌우의 휨길이를 각각 지정할 수 있습니다.
  ・「외면직각」/ 「교대평행」의 2방향의 배치가 가능합니다.
  ・선단 훅의 형상으로서 , 「직각」/ 「예각」/ 「반원」의 지정이 가능합니다.

 (7)지복종철근
  ・지복의 단면외형에 따른 형상철근(┏┓)을 배근합니다.

 (8)지복횡철근(내면외면)
  ・지복의 천단에 따른 철근을 배근합니다.
