  프로그램개요
ライン
UC-Draw툴모음(Box culvert)」은, BOX암거의 본체・날개벽 및approach cushion판, 단락방지용 말뚝의 배근도・가공도・철근표등의 도면의 일괄 자동생성프로그램이며, 이하의 특징을 갖추고 있습니다.
본제품의 SXF, P21출력기능은, UC-Draw툴모음으로 OCF검정의 인증을 취득하고 있습니다.
인증번호:31204050075-3


< Ver.1.05.00 (06/05/01 릴리스) 개정내용 >
 1.문형암거도면작성에 대응

OCF検定
OCF검정 제한사항
■스피드한 도면작성
형상치수나 배근정보등을 입력하여 내부적으로 도면작성데이터를 일괄생성하기 위해, 단시간에 목적의 구조물의 배근도면을 취할 수있습니다.

입력된 형상정보・배근정보와 도면작성조건에서 설정된 기준값이나 올림・버림에 따라서 재료계산을 행하고, 가공도・철근표・수량표등을 자동생성하므로, 철근 치수법・질량이나 콘크리트체적등의 계산작업을 해소합니다. 또, 필요에 따라서 감장계산을 행하거나, 변화표를 생성하는 것도 가능합니다.

■간단입력과 상세입력의 채용
배근에 관한 데이터입력에는, 기준피치나 배근방법등의 작은 입력으로 배근도 생성이 가능한 간단입력과, 각 철근마다에 배치 개시위치・피치・피치수등을 입력하는 자유도가 높은 배근도 생성이 가능한 상세입력을 서포트하고 있습니다.

■섬세한 도면작성 서식에 대응
작성조건에서 치수선이나 인출선/ 문자/ 표등의 작성 서식의 섬세한 설정이 가능합니다. 각 도형은 그 설정에 준해서 생성되므로, 섬세한 도형생성이 가능합니다.

■각종기준류에 따른 작성
 이하의 준류에 준거한 도면작성이 가능합니다.
 ・CAD제도기준(안) 국토교통성 2003년 7월판
 ・CAD제도기준(안) 국토교통성
 ・토목구조물 설계매뉴얼(안) 1999년11월판
 ・토목제도 기준 2003년 소개정판
 ・박스 칼버트(Box Culvert)표준설계도표 1999년 5월판

■생성도면의 확인/ 편집/ 인쇄
 생성한 도면의 확인표시나 도형/ 치수선/ 인출선등의 편집(위치조정), 프린터・ 플로터로의 인쇄가 가능합니다.

■다양한 형식의 도면파일 출력에 대응
 당사 제품인 [UC-Draw]의 오리지널 형식의 파일(PSX)뿐만아니라, [SXF]/ [DXF]/ [DWG]형식의 파일출력이
 가능합니다. 또, 솔리드 모델의 3DS출력에도 대응하고 있습니다.
Page Top TOP
  프로그램의 기능과 특징
ライン
BOX암거의 본체・날개벽 및 approach cushion판의 배근도・가공도・철근표등의 도면일괄 자동생성을 행합니다.

1.BOX본체형상
 ■단면형상

 (1)1련, 2련, 3련의 BOX암거 도면작성이 가능합니다.
 (2)단면은 외면・내면 모두 사각형으로 하고 , 정판상면만 일정구배 및 산형의 지정이 가능합니다.
 (3)1련인 경우는 내면의 4코너에, 2련인 경우는 내면의 8코너에 헌치를 설치할 수 있습니다.



 ■평면형상

・좌우양단에서 각각 경사각의 지정이 가능하므로, 사각형・평행사변형・사다리꼴의 도면작성이 가능합니다.



■측면형상

・종단구배를 고려한 도면작성이 가능합니다.

■개구부
 ・정판, 바닥판, 측벽에 개구부를 놓고, 철근의
  상자빼기 처리가 가능합니다.
 ・개구부의 형상에는, 사각형・원・코반의 지정이 가능합니다.

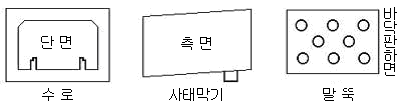

 ■부속물
   ・부속물으로서 「수로」・「사태막기」・「말뚝」의 도면작성이 가능합니다.


2.BOX본체철근
 ■주철근

 본체부의 주철근으로서 이하의 철근배근이 가능합니다. 모두 최대300본까지 배근가능하고, 평면형상에 따라서
 측벽직각・ 좌단평행・우단평행의 3방향 배치가 가능합니다.
 또한, 개구부가 존재한 경우, 외면주철근・내면주철근에 대해서는 상자빼기처리를 행합니다.
 한편, 개구부의 상자빼기처리에 대해서는「철근의 상자빼기처리」를 참조하여 주십시오.

   (1)외면 주철근
    ・이음새의 지정에 의해 , 이하의 형태로 철근배근이 가능합니다.


   (2)내면 주철근
    ・이음새의 지정에 의해 , 이하의 형태로 철근배근이 가능합니다.


   (3)헌치철근
    ・내공의 각 코너에 헌치에 따라 철근배근이 가능합니다.

   (4)벤트근
    ・이음새의 지정에 의해 , 이하의 형태로 철근배근이 가능합니다.


■배력근
  본체부의 배력근으로서 이하의 철근배근이 가능합니다. 모두 최대200본까지 배근가능하며, 「조건(C)」→
  「도면작성조건(Z)」 →「계산기준」의 「철근기준값」의 「철근최대길이」에서 럽이음새를 (최대3개소)자동발생합니다.
  또, 개구부가 존재한 경우, 배력근의 상자빼기처리를 행합니다.
  한편, 개구부의 상자빼기처리에 대해서는, 「철근의 상자빼기처리」를 참조하여 주십시오.
  (1)정판 배력근(상면・하면)
  (2)바닥판 배력근(상면・하면)
  (3)좌측벽 배력근(외면・내면)
  (4)우측벽 배력근(외면・내면)
  (5)중벽 배력근(좌면・우면)
  (6)헌치 배력근

 ■띠철근
 띠철근으로서 이하의 철근배근가 가능합니다. 철근의 선단훅은, 직각・예각・반원의 지정이 가능합니다.

 (1)측벽・중벽 띠철근
 ・형상은, 「Π」만으로 좌우의 휨길이를 각각 지정할 수 있습니다. 또, 측벽직각・좌단평행・우단평행의 3방향
  배치가 가능합니다. 한편, 개구부내의 띠철근은 자동생략합니다.
 (2)정판・바닥판 띠철근
 ・형상은, 상열기근・하열긱근・마근의 3형태에 대응하고 있습니다. 또, 띠철근을 반영할 주철근의 간격수를 지정할
 수 있습니다. 한편, 개구부내의 띠철근은 자동생략합니다.


 ■개구부보강근
  ・본체의 개구부의 주위에 보강근으로 하고 테이퍼상태의 수평철근・수직철근・경사철근(능형)과 원철근을 배근할
   수 있습니다.


 ■수로철근
  ・본체의 수로부분에는, 수로 주철근과 수로배력근을 배근할 수 있습니다.

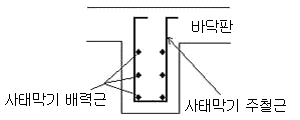

 ■사태막기 철근

・본체의 사태막기 부분에는, 사태막기 주철근과 사태막기 배력근의 배근이 가능합니다.

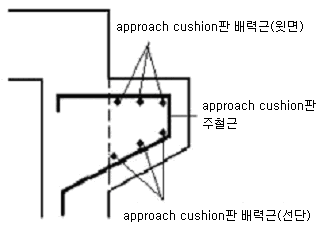

 ■approach cushion판 수대철근
   ・approach cushion판 수대에는, approach cushion판 수대주철근과approach cushion판 수대 배력근 (상면・선단)의
    배근이 가능합니다.


3.BOX날개벽형상

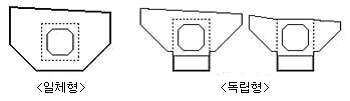

 ■정면형상

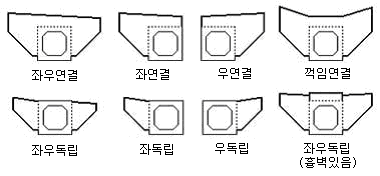

 ・BOX본체 정판상면의 흙막이벽 유무나 천단의 형상등에서 이하의 형태로 도면작성이 가능합니다.


 ■부속물
 ・부속물으로서 「물막이벽」의 도면작성이 가능합니다.


4.BOX날개벽철근
 ■날개벽주철근

  날개벽부의 주철근으로서 이하의 철근배근이 가능합니다. 모두 최대300본까지 배근가능합니다.

  (1)흙막이벽 주철근(앞면・뒷면)

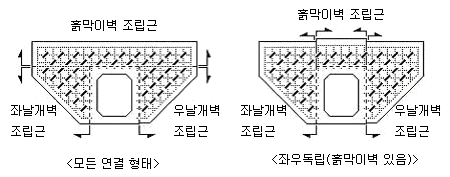

  -흙막이벽 부분에 배근되는 주철근으로, 「연결형태」인 경우는
  「천단평행 전장」・「천단평행 도중막기」・「천단꺽임 전장」・「수평 전장」・「수평 도중막기」의 각 철근이,
  「좌우독립(흙막이벽 있음)형태」인 경우는「천단평행[독립]」・「수평[독립]」의 각 철근이 배근가능합니다.
  (2)좌날개벽 주철근(앞면・뒷면)
  -좌날개벽부분에 배근되는 주철근으로, 「천단평행」・「수평 전장」・「수평 도중막기」의 각 철근이 배근가능합니다.
  (3)우날개벽 주철근(앞면・뒷면)
  -우날개벽부분에 배근되는 주철근으로, 「천단평행」・「수평 전장」・「수평 도중막기」의 각 철근이 배근가능합니다.

■날개벽배력근
날개벽배력근으로서 이하의 철근 배근이 가능합니다. 모두
최대300개까지 배근가능합니다.

(1)흙막이벽 배력근
(2)좌날개벽 배력근(앞면・뒷면)
(3)우날개벽 배력근(앞면・뒷면)

■날개벽띠철근
  날개벽띠철근으로서 이하의 철근배근이 가능합니다.
   (1)흙막이벽 띠철근
   (2)좌날개벽 띠철근
   (3)우날개벽 띠철근



■기타 철근
 (1)날개벽 헌치철근・날개벽 헌치종철근(좌날개벽・우날개벽)
  ・BOX본체와의 부착위치에 설치되는 헌치부분에 배근합니다.
(2)날개벽보강근(좌날개벽・우날개벽)
 ・BOX본체와의 부착에 배근합니다.
(3)테이퍼철근(좌날개벽앞면・우날개벽뒷면・
 우날개벽앞면・우날개벽뒷면)
 ・날개벽선단에 배근합니다. 럽이음새를 1개소 설치하는
 것이 가능합니다.

(4)천단 건막기근(좌날개벽・우날개벽):날개벽천단에 배근합니다.
(5)선단 건막기근(좌날개벽・우날개벽)
 ・날개벽선단에 배근합니다.
(6)물막이벽 철근
・물막이벽 부분에는, 물막이벽 종철근・물막이벽 횡철근
(앞면・뒷면)・물막이벽 띠철근의 배근이 가능합니다 .

 ■approach cushion판
  (1) approach cushion판 형상・・「사각형」 및 「평행사변형」
  (2) approach cushion판 철근・・・approach cushion판 주철근(상면・하면)・approach cushion판 배력근(상면・하면)・
    approach cushion판 띠철근
  (3단락방지용 말뚝형상:사각형

 ■단락방지용 말뚝
  (1)형상・・「사각형」
  (2)철근・・・주철근・배력근・띠철근
