프로그램 개요
 |
|
UC-Draw툴모음(Slab bridge)은, 충실단면 및 원홀할로 중공단면을 가진 프레스트레스토 콘크리트(이하PC)･철근콘크리트(이하RC)
슬래브교의 배근도･가공도･철근표･ PC강재배치도 ･PC강재질량표･긴장력표등의 도면의 일괄 자동생성 프로그램으로, 이하의 특징이
있습니다.
본 제품의 SXF, P21출력기능은 UC-Draw툴모음에서 OCF검정인증을 취득하고 있습니다.
인증번호:31204050075-2
■스피드한 작성
형상치수나 배근정보등을 입력하여 내부적으로 작성데이터를 일괄생성하기 위해, 단시간에 목적의 구조물의 배근도면을 취할 수 있습니다.
|
OCF검정 제한 사항 |
■재료계산 작업의 해소
입력된 형상정보/ 배근정보와 작성조건으로 설정된 기준값이나 올립/버림에 따른 재료계산을 행하고, 가공도/ 철근표/ 수량표등을 자동생성하므로,
철근의 치수/ 질량이나 콘크리트체적등의 계산작업을 해소합니다. 또, 필요에 따라 감장계산을 행하거나, 변화표를 생성할 수도 있습니다.
■간단입력과 상세입력의 채용
배근에 관한 데이터 입력에는, 기준피치나 배근방법등의 적은 입력으로 배근도 생성을 행할 수 있는 간단입력과, 각 철근마다 배치
개시위치/ 피치/ 피치수등을 입력하여 자유도가 높은 배근도 생성을 행할 수 있는 상세입력을 서포트하고 있습니다.
■섬세한 작성 서식에 대응
작성조건에서 치수선이나 인출선/ 문자/ 표등의 작성 서식의 섬세한 설정이 가능합니다. 각 도형은 그 설정에 준해서 생성되므로,
섬세한 도형생성이 가능합니다.
■각 종 기준류에 따른 작성
이하의 기준류에 준거한 도면작성이 가능합니다.
・CAD제도기준(안) 국토교통성 2003년 7월판
・CAD에 의한 작성요령(안) 일본도로공단 2001년10월판
・조사등 업무의 전자납품 요령(안) 작성편 일본도로공단 2005년4월판
■생성도면의 확인/ 편집/ 인쇄
생성한 도면의 확인표시나 도형/ 치수선/ 인출선등의 편집(위치조정), 프린터･ 플로터로의 인쇄가 가능합니다.
■다양한 형식의 도면파일 출력에 대응
당사 제품인 [UC-Draw]의 오리지널 형식의 파일(PSX)뿐만아니라, [SXF]/ [DXF]/ [DWG]형식의 파일출력이 가능합니다. 또, 솔리드 모델의
3DS출력에도 대응하고 있습니다.
|
Page Top  |
|
프로그램의 기능과 특징
|
|
충실단면 및 원홀 할로 중공단면을 가진 프리스트레스트 콘크리트･철근콘크리트 슬래브교의 배근도･가공도･철근표･
PC강재배치도･PC강재질량표･긴장력표등의 도면의 일괄 자동생성을 행합니다.
１．슬래브교 형상
■단면 형상

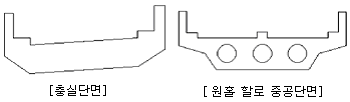

(1)충실단면(상판거더) 및 중공 상판거더(원홀 할로)의 도면작성이 가능합니다.
(2)단면의 좌우에 캔틸레버부를 설치할 수가 있습니다.
(3)펜스, 지복, 중앙분리대를 포함하는 교면공의 도면작성이 가능합니다.
■평면형상
・직교 및 경사교의 도면작성이 가능합니다.
■측면형상
・종단구배의 설정이 가능합니다.
■그외
・답좌부분의 도면작성이 가능합니다.
２．슬래브교 철근
교축 방향 및 지승선 직각방향에 배근되는 철근으로, 이하의 철근이 배근가능합니다.

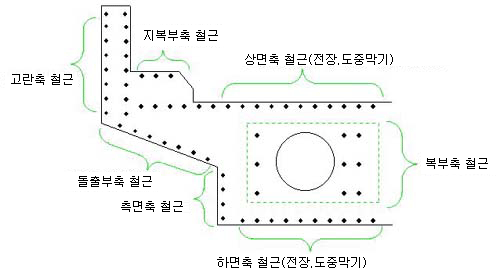

■축철근
교축방향 및 지승선 직각방향에 배근되는 철근으로, 이하의 철근이 배근가능합니다.

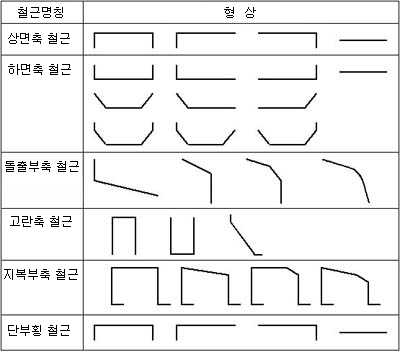

▼철근의 종류
 |
▼각 철근의 형상
 |

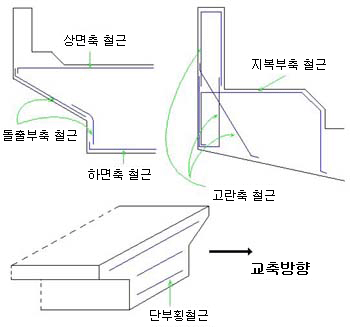

■횡철근
교축직각 방향 및 지승선 방향에 배근되는 철근으로, 이하의 철근 배근이 가능합니다.
▼철근의 종류
 |
▼각 철근의 형상
 |
■기타 철근
축철근･횡철근 이외에 이하의 철근을 배근할 수 있습니다.
▼띠철근
| 형상 |
 |
|
▼선반근(PC강재를 싣는 철근)
| 형상 |
 |
|
▼답좌보강근
(답좌부분에 배치되는 보강근)
 |
▼둔각철근
(경사교의 둔각부의 상면･하면에 배치되는 보강근)
 |
| 형상 |
 |
|
| 형상 |
 |
|

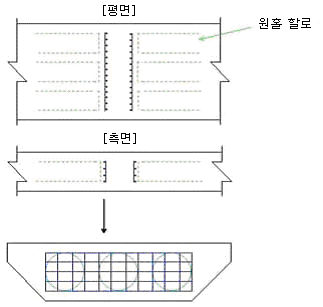

▼할로보강근(원홀할로의 단부에 배치되는 보강근)
| 형상 |
 |
|
■PC강재
본 프로그램에서는, 교축방향의 PC강재를 최대50본까지 배치할 수 있습니다.
또한 1본 ,1본에 있어서, 직선요소와 원호요소의 지정를 이용하여 임의로 배치형상을 지정할 수 있습니다.
▼측면/평면도
 |
|
