  프로그램개요
ライン
UC-Draw툴모음Pier(교각)은 단식 교각의 배근도/ 가공도/ 철근표등의 도면을 일괄자동생성하는 CAD프로그램입니다.
본제품은 DXF, DWG파일변환을 서포트하며, 전자납품대응의 SXF, P21형식의 출력기능도 포함하고 있습니다.
본제품의 SXF, P21출력기능은 UC-Draw툴모음에서OCF검정인증을 취득하였습니다.
인증번호:31204050075-7



<Ver.1.04.00(06/06/13릴리스)개정내용>
 ・강관/ 콘크리트복합 구조 교각의 작성에 대응

OCF検定
OCF검정제한사항
■스피드한 작성
형상치수나 배근정보등을 입력하여 내부적으로 작성데이터를 일괄생성하기 위해, 단시간에 목적의 구조물의 배근도면을 취할 수 있습니다.

■재료계산 작업의 해소
입력된 형상정보/ 배근정보와 작성조건으로 설정된 기준값이나 올립/버림에 따른 재료계산을 행하고, 가공도/ 철근표/ 수량표등을 자동생성하므로, 철근의 치수/ 질량이나 콘크리트체적등의 계산작업을 해소합니다. 또, 필요에 따라 감장계산을 행하거나, 변화표를 생성할 수도 있습니다.

■간단입력과 상세입력의 채용
배근에 관한 데이터 입력에는, 기준피치나 배근방법등의 적은 입력으로 배근도 생성을 행할 수 있는 간단입력과, 각 철근마당 배치 개시위치/ 피치/ 피치수등을 입력하여 자유도가 높은 배근도 생성을 행할 수 있는 상세입력을 서포트하고 있습니다.

■섬세한 작성 서식에 대응
작성조건에서 치수선이나 인출선/ 문자/ 표등의 작성 서식의 섬세한 설정이 가능합니다. 각 도형은 그 설정에 준해서 생성되므로, 섬세한 도형생성이 가능합니다.

■각종기준류에 따른 작성
이하의 기준류에 준거한 작성이 가능합니다.
 ・CAD제도기준(안) 국토교통성 2003년 7월판
 ・CAD에 의한 작성요령(안) 일본도로공단 2001년10월판
 ・조사등 업무의 전자납품 요령(안) 작성편 일본도로공단 2005년4월판

■생성도면의 확인/ 편집/ 인쇄
생성한 도면의 확인표시나 도형/ 치수선/ 인출선등의 편집(위치조정), 프린터・ 플로터로의 인쇄가 가능합니다.

■다양한 형식의 도면파일 출력에 대응
당사 제품인 [UC-Draw]의 오리지널 형식의 파일(PSX)뿐만아니라, [SXF]/ [DXF]/ [DWG]형식의 파일출력이 가능합니다. 또, 솔리드 모델의 3DS출력에도 대응하고 있습니다.
Page Top TOP
  프로그램의 기능과 특징
ライン
1.보형상
■평면형상
 ・[사각형], [8각형], [코반], [캔틸레버]의 4형태의 작성이 가능합니다.


■정면형상
 ・상면(교좌면)은, [수평]/ [편구배]/ [산형]의 3형태 의 작성이 가능합니다.


 ・하면은 [전수평(테이퍼 없음)]/ [기부수평]/ [기부단차]/ [기부구배]/ [산형/햄머 형태]의 5형태의 작성이 가능합니다.




■단면형상
 ・[사각형] 과 [좁힘]의 2형태의 작성이 가능합니다.


2.기중형상
■단면형상
 ・[원], [사각형], [사각형R모따기], [코반]의 4형태의 작성이 가능합니다.

 ・사각형 직선 모따기(인터로킹식 교각)
 ・기둥보강형상은 원, 사각형, 코반에 대응.

■정면/ 측면형상
 ・단면치수은 어느 높이라도 일정하게 합니다.

3.푸팅형상
■평면형상
 ・[4방향 테이퍼]/ [3방향 테이퍼]/ [2방향 테이퍼]/ [1방향 테이퍼]/ [테이퍼 없음]의 5형태의 작성이 가능합니다.



 ・푸팅 보강형상은 [앞/ 뒤/ 좌우], [앞/ 뒤], [좌우] 및 [두께증가만], [폭증가만]에 대응

■부속물
 ・바닥판 아래면에 [말뚝]의 작성이 가능합니다.


4.기둥보강의 형상
■단면형상
 ・[원], [사각형], [코반] 3형태의 작성이 가능합니다.
 ■정면/ 측면형상
  ・보강두께는 어느 높이에서도 일정하게 하고 ,
  보강 상단위치도 동일하게 합니다.

5.푸팅 보강의 형상
■평면형상
 ・[앞면/ 뒷면/ 왼쪽면/ 오른쪽면], [앞면/ 뒷면만(왼쪽면/ 오른쪽면 없음)],
  [왼쪽면/ 오른쪽면만(앞면/ 뒷면없음)]의 3형태의 작성이 가능합니다.
  ■정면・측면형상
   ・상면은 수평으로 합니다.


6.보 부분에 배근 가능한 철근
■주철근
 ・[상면1단 주철근]・[상면2단 주철근]・[하면 주철근]의 배근이 가능. 한편 평면상의 배치위치
  (복부・단부)나 형상으로 부터, 수종류로 분류됩니다.

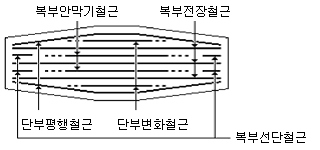

 (1)상면1단 주철근 종류                   (2)상면2단 주철근 종류

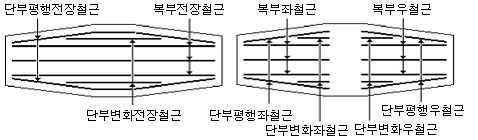

 (3)하면주철근 종류


■측면근
 ・[측면근]・[측면근(앞뒷면 좁힘부)]・[측면근(4방향 좁힘부)]의 배근가능.
 (1)배근방향

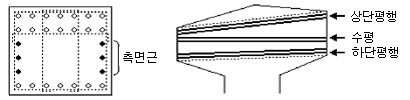

  ・[측면근]은, [상단평행]・[수평]・[하단평행]의 배근이 가능합니다.

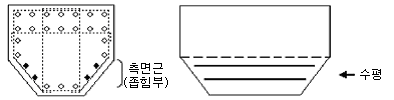

  ・[측면근(앞 뒷면 좁힘부)]・[측면근(4방향 좁힘부)]은 [수평]으로 배근합니다.


 (2)철근형태
 ・[측면근]은, [단막기형태]와 [띠모양형태]의 지정이
  가능합니다.
 ・[측면근(앞뒷면 좁힘부)]・[측면근(4방향좁힘부)]
은 이하의 배근이 가능합니다.

■띠철근

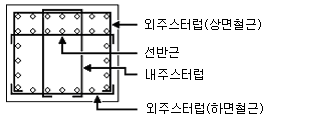

 ・ [외주띠철근]・[선반근]・[내주띠철근]의 배근이 가능합니다.


■거더사이부 철근
 ・[거더사이부 주철근]・[거더사이부 측면근]・[거더사이부 띠철근]의 배근이 가능합니다.


■지승보강근
 ・[종철근]・[횡철근]・[띠철근]의 배근이 가능합니다.


7.기둥 부분에 배근 가능한 철근
■주철근(축방향 철근)
  ・주철근은 [3단]까지 대응하고 있으므로, [1단 주철근]・[2단 주철근]・[3단 주철근]의 배근이 가능합니다. 또, 최대 3개소까지
이음새(럽・압접과 함께 가능)를 설치할 수 있습니다.


■띠철근
 ・주철근의 3단배근에 맞추어, [1단 띠철근],
  [2단 띠철근], [3단 띠철근]의 배근이 가능합니다.
 ・기둥의 단면형상에 따라서, 이하의 형상의
  띠철근를 배근합니다.

■중간띠철근

 ・기둥의 단면형상에 따라서, 이하의 형상의 중간띠철근를 배근합니다.


■천단근

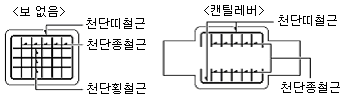

 ・[천단 띠철근]・[천단 종철근]・[천단 횡철근]의 배근이 가능합니다. 한편 본철근은, 경로 뷰의 [기본정보]의
  [보]가 [없음], 또는 [보형상]의 [평면형상]이 [캔틸레버]인 경우에 배근가능합니다.


8.인터로킹 교각의 기둥 부분에 배근 가능한 철근
■주철근(축방향 철근)
 ・ 주철근은 [2단]까지 대응하고 있으므로, [1단 주철근]・[2단 주철근]의 배근이 가능합니다. 또,
  최대3개소까지 이음새(럽・압접과 함께 가능)를 설치할 수 있습니다.


■띠철근
 ・주철근의 2단배근에 맞추어서, [1단 띠철근]・[2단 띠철근]의 배근이 가능합니다.


■균열방지철근
 ・기둥의 앞면・뒷면에 균열방지철근(종철근과 횡철근)의 배근가능.


■천단근
 ・[천단 띠철근]・[천단 종철근]・[천단 횡철근]의 배근이 가능합니다. 한편 본철근은, 경로 뷰의 [기본정보]의
[보]가 [없음], 또는 [보형상]의 [평면형상]이 [캔틸레버]인 경우에 배근가능합니다.

9・기둥보강 부분에 배근 가능한 철근
■주철근(축방향철근)
  ・주철근은 [2단]까지 대응하고 있으므로, [1단 주철근]・[2단 주철근]의 배근이 가능합니다. 또, 최대3개소까지
  이음새(럽・압접과 함께 가능)를 설치할 수 있습니다.


■띠철근
 ・주철근의 2단 배근에 맞추어서, [1단 띠철근],
[2단 띠철근]의 배근이 가능합니다.
  ・기둥의 단면형상에 따라서, 이하의 형상의 띠철근을 배근합니다.

■중간관통띠철근
 ・[J근]을 배근합니다.

10.푸팅 보강 부분에 배근 가능한 철근
■주철근
  ・주철근으로서 , [교축방향의 상면주철근・상면2단 주철근・하면 주철근・하면2단 주철근] 및
  [교축수직방향의 상면 주철근・상면2단 주철근・하면 주철근・하면2단 주철근]의 배근이 가능합니다.


■측면근
 ・푸팅의 [앞면]・[뒷면]・[좌측면]・[우측면]에 배치합니다.

■띠철근 정착 철근
 ・[교축방향의 띠철근 정착 철근] 및 [교축수직방향의 띠철근 정착 철근]의 배근이 가능합니다.

■띠철근
 ・[J근]・[상열기근]・[하열기근]・[마근]・[조근]의 배근이 가능합니다.
