■해석 방법
1．해석 방법
2차원 극한 평형 분할법을 3차원으로 확장한 이하의 3방법을 취급할 수 있습니다.
(1)호블랜드(Hovland)법
(2)호블랜드(Hovland(수중 중량))법
(3)간이 얀부(Janbu법)
2．계산 종류
평상시 및 지진시에 있어서 이하의 계산이 가능합니다.
(1)안정율 계산
(2)역산법(ｃ고정)
(3)역산법(φ고정)
(4)c-tanφ관계도
3．특수 기능
| (1) |
사태면에 임의 수압을 고려(지하수면으로부터의 정수압이 아니라 별도 검토된 수압을 고려할 수 있다)할 수 있습니다. |
| (2) |
지하수면의 상하 일괄 이동(강우에 의한 간격 수압의 상승이나 배수 대책에 의한 효과등을 개략 검토)에 대응할 수 있습니다. |
| (3) |
대책공의 억제력은 계획 안전율을 만족하도록 산출되는 것입니다. 설계 기준류의 대부분은 2차원 극한 평형법을 대상으로 한 계획 안전율을
규정하고 있지만, 3차원 극한 평형법에 대한 계획 안전율의 규정은 특히 눈에 띄지 않습니다. 통상 2차원 계획 안전율(Fsp(2D))과
등가인 3차원 계획 안전율(Fsp(3D))을 설정하는 경우는, 계획 안전율을 약간 크게 추측할 필요가 있습니다. 거기서 본 제품에서는
2차원 계획 안전율에서 3차원 계획 안전율을 산출하는 방법을 제안하고 3차원 게획 안전율의 설정을 할 수 있는 보조 기능을 준비하고
있습니다. |
■주된 해석, 계산 기능 일람
| 항목 |
상세 항목 |
비고 |
| 해석법 |
간이Janbu법 |
|
| Hovland법 |
|
| Hovland(수중 중량)법 |
|
| 안전율의 계산 |
ｃφ을 입력하여 안전율을 구한다→필요 억제력의 계산 |
|
| 지형 |
지층수(10층) |
Ver.1.02.00대응 |
| 역산법 |
ｃ값을 고정하고 φ을 구한다 |
|
| φ값을 고정하고 Co을 구한다 |
|
| φ값을 고정하고 Ck경험치(증가 계수)를 구한다 |
|
| ｃ-tanφ관계도의 작성 |
Ver.1.01.00대응 |
| 대책공의 설계 |
3차원 억제력에 의한 말뚝(쐐기, 전단, 억제말뚝)의 설계 |
|
| 2차원 억제력에 의한 말뚝(쐐기, 전단, 억제말뚝)의 설계 |
|
| 특수 기능 |
2차원 계획 안전율에서 3차원 계획 안전율을 산출한다 |
|
| 지진시의 검토 |
|
| 사태면에 있어서 임의 수압의 고려 |
Ver.1.01.00대응 |
| 지하수면 일괄 상하 이동 |
Ver.1.02.00대응 |
| DEM데이터 직접 입력, 편짐 기능 |
Ver.1.02.00대응 |
| 툴류 |
SXF데이터 임포트 툴 |
|
|
| 침투류 해석 결과 연계 툴(SATL3D) |
사면체 1차 요소 |
Ver.1.03.00대응 |
| 지형 모델 변환 툴(GMTL3D) |
BoringCD/3D-Pro(GeoMap3D)
→LEM용 단면 데이터 |
Ver.1.03.00대응 |
BoringCD/3D-Pro(GeoMap3D)
→LEM용 DEM데이터 |
Ver.1.03.00대응 |
■적용 범위
| 대항목 |
중항목 |
소항목 |
제한값 |
비고 |
| 지형 |
층수 |
다층 지반 대응 |
10 |
Ver.1.02.00에서 대응 |
| 단면(측선)수 |
|
99 |
|
| SXF데이터 가져오기 |
CAD데이터의 가져오기 대응 |
○ |
Ver.1.01.00에서 대응 |
| 구성점수 |
지표면 |
199 |
|
| 지하수면 |
199 |
유무의 지정 가능 |
| 사태면 |
199 |
|
| 층경계면 |
199 |
9면 |
| 활동면 |
활동면 블록수(물성조수) |
1 |
|
| 지표면 교점수 |
2 |
시단, 종단만 |
| 수몰 지형 |
해석은 수면을 지표면까지 강제적으로 내려서 시행합니다. |
× |
미대응 |
| 해석 |
칼럼 분할수 |
x, y방향 분할수 |
200 |
|

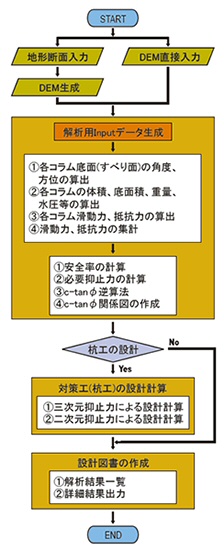

■처리의 흐름
주된 흐름은 아래 그림과 같습니다.
■대책공의 설계에 대해서
(1)3차원 해석 결과(3차원 억제력)에 의한 말뚝공의 설계 계산을 할 수 있습니다.
(2)동시에 2차원 해석 결과(2차원 억제력)에 의한 말뚝공의 설계 계산을 할 수 있습니다.
(3)말뚝공의 설계 계산은 [쐐기 말뚝], [전단 말뚝], [억제 말뚝]의 3종류에 대응하고 있습니다.
(4)Ru-Ly곡선에 의한 최적 말뚝 위치의 검토를 할 수 있습니다.
(5)말뚝 배치로써 단렬 및 지그재그 배치의 검토를 할 수 있습니다.
■툴류(보조 기능)
| (1) |
【SXF데이터 임포트】
2차원 단면의 입력 보조툴로써 CAD데이터인 SXF파일의 가져오기를 서포트하고 있습니다. |
| (2) |
【지형 모델 변환툴】
BoringCD/3D-Pro(GeoMap3D)의 지형 데이터를 변환한 2차원 단면 데이터, 또는 DEM데이터를 본 제품에서 임포트 할 수 있습니다. |
| (3) |
【침투류 해석 결과 연계툴】
당사 [3차원 침투류 해석(VGFlow)]의 해석 결과, 또는 타사 제품의 해석 결과를 정형 텍스트 파일로 함으로써 침투류 FEM해석 결과로부터 사태 해석에 필요한 지하수면을
생성하고 이것을 이용하여 사면 안정 해석을 할 수가 있습니다. |
■묘화, 출력 기능
| (1) |
3D묘화 기능으로써 [측선형(Tin형)3D]와 [DEM형3D]의 양쪽을 표시할 수 있습니다.
동시에 3D모델 출력도 가능(3DS형식,UC-win/Road에서 가져오기 가능)합니다. |
| (2) |
3차원 사면 안정 해석 결과로써 [추력 벡터도][최대 전단 저항력도]등을 준비하고 있습니다. |
| (3) |
[Ru-Ly곡선][c-tanφ관계도]등도 보고서 출력을 할 수 있습니다. |
| (4) |
트리뷰에 의한 출력의 선택을 쉽게 할 수 있어며 출력 미리보기 기능을 서포트.
설계 조건, 계산 결과를 그림과 섞어서 프린트 출력, HTML출력이 가능합니다.
HTML출력, 입력 데이터의 텍스트 출력등을 서포트하고 있으므로 데이터의 재이용, 보고서의 전자화에도 편리합니다. |
■참고 기준류
(1)도로 토공 [법면공・사면 안정공 지침] 1999년 3월 사단법인 일본 도로 협회
(2)[사태 강관말뚝 설계 요령] 사단법인 일본 사태 학회 2003.6
|
