프로그램의 기능과 특징
 |
| |
●적용 범위
- 현재 개정 작업중인 [도로 토공 지침]에서의 일반 토공에 대한 적용, 한층 더 [하천 사방 기술 지침 기준] 이나 [하천 제방의
구조 검토의 안내], [고규격 제방 성토 설계・시공 매뉴얼], [농림수산성 토지 개량 사업 설계 기준], [다목적댐의 건설]등의
지수구조물에 대한 설계 기준에 거론되는 침투류 검토를 할 수 있습니다.
●기능
- 정상 해석, 비정상 해석을 할 수 있으며, 풍부한 경계 조건에 대응하고 있어 모든 2차원 침투 현상을 모델화하는 것이 가능합니다.
| 해석 종별 |
정상 해석 |
| 비정상 해석 |
| 해석 모델 |
연직2차원 침투 문제 |
| 축대칭 침투 문제 |
| 평면2차원 침투 문제 |
경계 조건
 |
수두기지경계(：정상：비정상) |
| 침출면경계(：정상：비정상) |
| 강우경계(：정상：비정상) |
| 유량경계(：정상：비정상) |
| 수위변동경계(：비정상) |
| 침출금지경계(：비정상) |
| 점원(：정상：비정상) |
●특징
- 다양한 전자매체・도면으로부터 지층 형상 모델의 작성이 가능
- 당사 지반 해석 시리즈 FEM제품간에서의 공통 입력 조작 인터페이스
- 침수계수의 이방성이나 지층의 경사가 가능
- 불포화 침투 특성은 vanGenuchten모델 외, 표에 의한 직접 입력이 가능
- [하천 제방의 구조 검토의 안내]나 국내 대표적 파라미터를 프로그램 탑재
- 비정상 해석 결과는 애니메이션에 의한 시각력을 바로 알 수 있는 출력

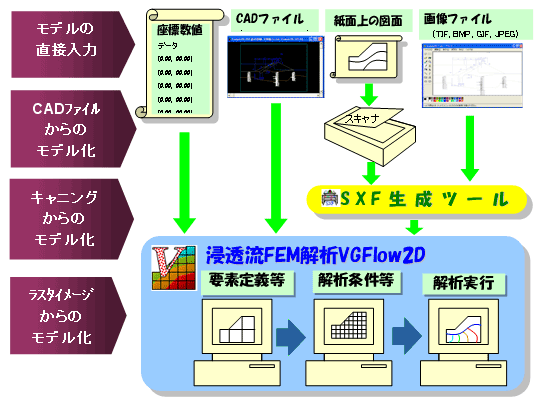

●PreProcessor
- FEM해석 소프트이면서 당사 UC-1설계 소프트 제품 라이크한 유저 인터페이스이고, 수치 해석 소프트이면서 종래의 설계 소프트
감각으로 취급할 수 있습니다.
또한 지반 해석 시리즈의 FEM제품 공통의 메쉬 분할 인터페이스를 적용하고 있기 때문에 지반 시리즈 타제품과 공통의 조작성, 조작
습득의 부담이 경감되는 것을 기대할 수 있습니다.
AutoCAD2007형식이나 SXF형식 CAD파일의 임포트, 도면(종이 정보)의 스캐닝에 의한 모델 작성이 가능합니다.
●Solver
- 실적이 풍부한 군마대학의 고품질 그리고 신뢰성이 높은 Solver를 사용하고 있습니다.
●PostProcessor
- 포스트 기능으로써는 풍부한 포스트 출력 기능이나 애니메이션에 의해 해석 결과를 비주얼로 모든 측면으로부터 평가하는 것이 가능합니다.
또한 본 제품의 특징으로써 FEM해석 결과를 플로우넷(유선망)출력하여 애니메이션으로 플로우넷의 시각력 변화를 볼 수 있습니다.
비정상 해석 결과는 동영상으로써 AVI형식으로 저장하는 것이 가능합니다.
|
|
