PC/RC/PRC의 단순거더교의 설계계산, 도면작성프로그램
계산-CAD 통합전자 납품 대응CAD 제도 기준(안) 대응
Windows98/Me/NT/2000/XP대응
Order
Product detailsPrice/purchaseSamples

  프로그램개요
ライン
PC/PRC/RC구조의 단순거더에 특화한 프리텐셔닝/포스트텐셔닝의 설계계산프로그램.
격자해석에 대응, 단면력의 산출에서 단면검토까지의 일련의 계산을 할 수 있고, PC/PRC/RC 의 검토가 가능합니다. 총괄표의 출력, 말뚝기초의 설계Ver.4 파일출력, 서표의 표시등의 전자납품 기능을 서포트. [횡 거더/상판의 설계]의 기능, 횡 거더/횡방향해석기능을 장비하고 있습니다. [PC단순거더의 설계계산Ver.2] 과 [PC/RC중공상판교 배근도]를 종합하여, 원구멍 Horo, 상판거더에 대해서는, 형상결정에서 도면작성까지의 설계를 일관적으로 할 수가 있습니다. CAD제도기준, SFX파일출력등 도면의 전자납품에도 대응하고 있습니다.

  프로그램의 기능과 특징
ライン
1.설계대상
프리텐셔닝/포스트텐셔닝의 PC교, PRC교, RC교, JIS거더에 있어서는 호칭을 선택함으로서, 단면설정, 강재배치까지를 자동적으로 설정할 수 있습니다.
2.형상
(1)평면형상
1.정형, 바치형, 사각 및 임의형에 의한 지정이 가능.
2.주거더수/횡거더수나 간격 및 각도를 입력함으로서, 형상을 간단하게 작성할 수 있는 제네레이터 기능이 있습니다.

(2)거더의 형상(단면형상)
1.원구멍Horo (중공상판), T거더, I거더(합성I거더), 더블T거더(2주판거더), 다주판거더, 다주판거더의 원헌치형상.
  입력데이터 모래단층기능 대응.


2.JIS거더에 있어서는, JIS A 5313-1995 , 5319-1995 을 서포트 합니다.
  (측면형상)

3.설계하중
  • A활하중, B활하중, 旧하중(L-20, L-14, TT-43)에서 선택
    A활하중, B활하중인 경우는, T하중, L하중, T하중/L하중(양쪽을 산출/위험측을 고려)에서 선택
  • 검토케이스:도입직후, 사하중, 모든 사하중시(합성거더의 경우), 설계시, 피로시, 종국시(a,b,c)의 8케이스가 가능
  • 교면하중/첨가물등의 사하중, 임의 집중하중이 가능
  • 가지보/비대칭형상/시공단계를 고려한 임의하중의 설정에 대응
4.설계/검토

(1)구조해석
  1. 변형법에 의한 격자구조
  2. 지점침하의 영향고려

(2)강재처리
  1. 순단면, PC환산단면의 단면제량
  2. PC강재응력도(도입직후, 유효시, 최대시)
  3. PRC부재의 철근구속력
  4. PC강재의 늘어난 양
  5. 프리스트레스와 합성응력도
  6. 인장보강철근량
  7. 프리스트레스 도입도
  8. PRC부재의 휨균열폭
  9. 프리스트레스에 의한 변형계산

(3)단면검토
  1. 파괴저항휨모멘트와 파괴안전도
  2. 평균전단응력도와 사인장철근량, 축방향철근량
  3. PC, PRC부재의 사인장응력도
  4. PRC부재의 변동응력도와 피로강도
  5. RC부재의 휨응력도
  6. 주 거더부재와 횡 거더부재의 일괄검토대응

(4)기타
  1. 콘크리트등의 개산수량
  2. 포장 및 조정콘크리트등의 층두께변화, 다이어그램등의 집중하중 지정에 대응

5.부속설계, [횡방향의 설계], [횡 거더의 설계]

(1)설계단면력 (단체모드), (연동모드)
(2)단면검토 PC, PRC, RC 에서 선택
(3)횡방향:
  •   1.상자형단면은 라멘모델
      2.원구멍Horo형, WT빔은 단순보모델
   횡 거더:

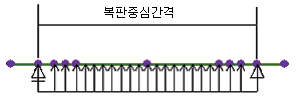

  •   1.복판중심에 지승반력을 집중하중으로서 재하
      2.지승반력이 지승연단부에서 45°방향으로 분포재하
▼횡방향모델화 예

▼횡 거더모델화 예


6.결과확인/출력

  • 전자납품(서표, 금지문자체크)대응
  • 말뚝기초의 설계Ver.4 파일출력, HTML형식 출력이 가능

7.도면작성부
  1. 철근콘크리트 상부공의 충실단면 및 원구멍Horo 중공단면을 가지는 PC, RC상판교의 배근도/가공도/ 철근표/PC강재배치도/PC강재형상도/PC강재중량표/긴장력표등 각종도표의 작화도 서포트
  2. 단면의 캔틸레버부, 펜스, 지복, 중앙분리대를 포함하는 교면공의 도면작성이 가능
  3. 직교 및 경사교에 대응하고, 횡단구배, 종단구배의 설정을 할 수 있고, 답좌부분의 도면작성도 가능
  4. 아래의 기준에 따른 속성(선속성/레이어속성등)의 도면작성이 가능.
        ・국토교통성 [CAD제도기준(안)] 2004년 6월판
        ・일본도로공단 [CAD에 의한 도면작성요령(안)] 2001년 10월판
        ・일본도로공단 [조사등 업무의 전자납품요령(안)] 2005년 4월판
  5. 토목학회[토목제도기준 2003년 소개정판]에 대응한 가공도의 도면작성이 가능.
  6. CAD데이터교환 표준SXF Ver2.0형식의 파일(레벨2)출력기능을 준비했으며


적용기준/참고문헌
  • 일본도로공단, 설계요령 제2집 – 교량/옹벽/암거 1998년 7월
    (사)일본도로협회, 도로교시방서/동해설Ⅰ 공통편 2002년 3월
    (사)일본도로협회, 도로교시방서/동해설Ⅲ 콘크리트교편 2002년 3월
    (사)토목학회, 콘크리트표준시방서 설계편 1996년 3월
    (사)일본도로협회, 콘크리트 도로교설계편람 1994년 2월
    技報堂출판, PRC교의 설계 1993년 6월
    (사)PC건설업협회, JIS교 げた에 의한 PC도로교 설계/제조편람 1995년 4월
    (사)PC건설업협회, JIS교 げた에 의한 경하중PC스트랩교 설계/제조편람 1996년 3월
    山海堂, 프리스트레스트 콘크리트 상부구조의 설계계산 예 1992년 9월
