진도법/보내법에 의한 PC벽식 교각의 설계계산프로그램
電子納品対応 Windows98/Me/NT/2000/XP대응
Order
제품구입
製品詳細価格/購入サンプル画面

  프로그램 개요
ライン
[PC벽공법 설계/시공 매뉴얼 -설계편-(2002년 3월 PC벽공법연구회)]을 기준으로 한, 파일샤프트 구조의 PC벽식 교각에 대해서, 허용응력도법, 지진시 보유수평내력법에 의한 기둥 및 기초의 검토를 행합니다.
계산서의 편집이나 말뚝기초의 설계Ver.4 출력에 대응. 전자납품대응으로서, 금지문자체크, 서표의 표시등을 서포트하고 있습니다.


  프로그램의 기능과 특징
ライン
1.교각형식/형상등
  • 신설설계(파일샤프트 구조만을 서포트)
  • 기둥, 기초부는 PC구조 또는 PPRC구조에서 선택가능
  • 보형상:보식(사각형), 캔틸레버식
  • 기둥, 기초형상:테이퍼없음, 중공원형단면에만 대응
  • RC부재:보 하부에 RC부재(중량만 고려)를 설치가능


2.주된 계산내용
  • 평상시, 폭풍시 및 레벨1지진시에 있어서 기둥, 기초의 검토(허용응력도법)
  • 레벨2지진시에 있어서 기둥, 기초의 검토(지진시 보유수평내력법)
  • 평상시, 폭풍시 및 레벨1, 레벨2지진시의 안정계산
  • 고유주기산정에 이용하는 지반스프링정수의산출


3.특징
  • 당사제품 [진도산출(지승설계)]과의 연동이 가능
  • 기둥부와 기초부 각각에 PC부재, PPRC부재의 설정이 가능
  • 단독으로 파일저장, 열기, 계산서출력이 가능한 M-φ산정기능(부속설계기능)
  • 2002도로교시방서/동해설Ⅴ내진설계편(해7.4.1)의 최저내력검토에 대응
  • 채우는 토사 고려의 유무가 지정 가능
  • 지층수는 최대20층까지 서포트
  • 접촉 그라우트를 무시한 검토를 서포트
  • 액상화의 판정,토질정수의 저감계수의 계산, 유동화가 발생할 경우의 유동력의 계산에 대응
  • 기초레벨2지진시 검토에서는, 액상화가 발생하지 않는 케이스, 액상화가 발생할 케이스, 유동화가 발생할 케이스의 어느쪽에도 대응. 또한, 지정한 기초천단에 있어서 작용력에 대한 계산도 가능
  • 기초 주변지반의 지반반력계수, 수동토압강도등의 예비계산값은, 임의의 사용값을 입력가능으로 하고, 자유도가 높은 프로그램 구성을 구축
  • 기초만 PC벽의 케이스를 상정하고, 기초만의 검토를 하는 방법에 대응
  • [기준값]기능을 서포트하고, 콘크리트, PC강봉, 철근의 허용응력도/탄성계수, 및 하중상태, 각종보정계수를 자유롭게 설정가능

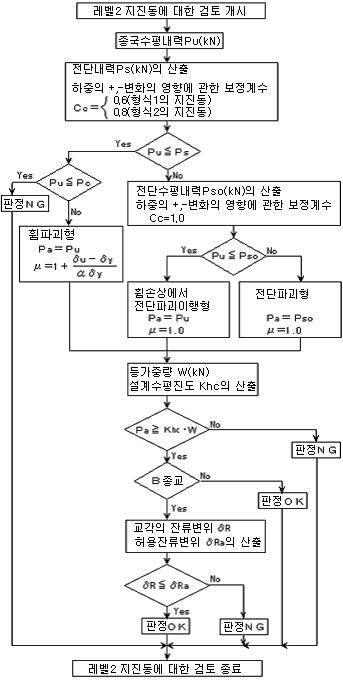

    ▼레벨2지진동의 설계플로우

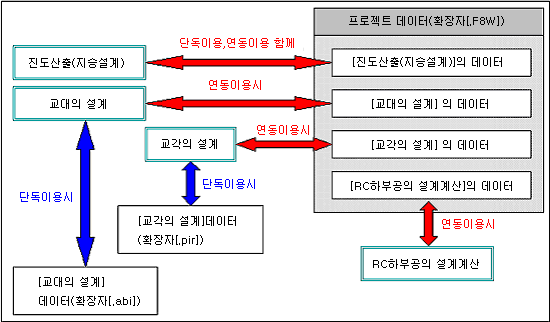

    ▼파일조작의 이미지도



4.제한사항
  • 보부의 검토는 하지 않습니다.
  • RC부재는, 계산상강체로서 중량에만 고려합니다.



Page Top PageTop
  계산기능
ライン
1.기둥의 설계
  • 기둥 및 교각천단에 작용하는 그 외 사하중을 고려할 수가 있습니다. 설정한 사하중은, 교각의 중량 및 등가중량으로 고려합니다.
  • 평상시, 폭풍시 및 레벨1지진시(허용응력도법)의 검토에서는, 유수압, 동수압, 풍하중, 충돌하중, 임의수평하중을 고려할 수가 있습니다.
  • 레벨2지진시(지진시 보유수평내력법)의 검토에서는, 상부구조 관성력 작용위치에 사하중수평력, 사하중편심모멘트를 고려할 수가 있습니다.
  • 평상시, 폭풍시 및 레벨1지진시(허용응력도법)의 검토에서는, 콘크리트의 압축(인장:PC부재시)응력도, PC강봉의 인장응력도(PPRC부재시), 철근의 인장응력도(PPRC부재시), 전단응력도의 검토를 합니다.
  • 지진시 보유수평내력의 검토, 잔류변위의 검토를 행할 수가 있습니다.
  • 항복강성을 산출할 수가 있습니다. 또한, [진도산출(지승설계)]과의 제휴를 함으로서, 고유주기 (설계수평진도)와 교각이 지지하는 상부구조중량(분담중량)을 얻는 것이 가능합니다.
  • 면진교인 경우는, 감쇠정수를 기준으로 한 보정계수를 고려할 수가 있습니다.
  • 동일진동단위계의 설계수평진도의 최대값과, 계산한 설계수평진도를 비교하고, 큰 쪽의 설계수평진도를 이용하는 것이 가능합니다.
  • 2002도로교시방서/동해설Ⅴ내진설계편(해7.4.1)에 따라서, 최저내력의 검토를 할 수가 있습니다.


2.기초의 설계
  • 안정계산에서는, 기초주변지반의 저항요소로서 6종류의 요소를 고려합니다.
  • 평상시,폭풍시 및 레벨1지진시에서는, 기초앞면, 기초측면의 수평방향 및 연직방향의 지반저항을 탄소성체(Bi-Linear형)으로서 취급합니다.
  • 레벨2지진시에서는, 더욱 기초저면의 수평방향 및 연직방향의 지반저항도 탄소성체로 하고, 기초본체가 항복한 경우, 휨강성의 저하를 고려합니다.
  • 응답소성율 검토의 필요성을 판단하고 자동적으로 처리합니다.
  • 기초부에 있어서도, 교각부기둥과 같이, 평상시, 폭풍시 및 레벨1지진시의 허용응력도법에 의한 검토를 합니다.
  • 레벨2지진시 부재검토에서는 전단내력검토만 합니다.
  • 고유주기산정용의 지반스프링정수의 산정을 합니다.




<적용기준 및 참고문헌>
  • [PC벽공법 설계/시공 매뉴얼 (설계편)] 2002년 3월 PC벽공법연구회
  • [도로교시방서/동해설Ⅰ, Ⅲ, Ⅳ, Ⅴ] 2002년 3월 사단법인일본도로협회
  • [프레스트레스트 콘크리트교각의 내진설계 가이드라인] 1999년11월 사단법인프레스트레스트 기술협회
  • [도로교의 내진설계에 관한자료] 1997년3월 사단법인일본도로협회
  • [알기 쉬운 케이슨기초의 계획과 설계] 1998년11월 종합토목연구소
  • [말뚝/케이슨/강관널말뚝 및 지중연속벽기초의 설계계산 예] 2000년2월 (주) 山海堂(산카이당)
