진도법•보내법에 의한 교각의 내진설계•보강설계, 도면작성 프로그램
진도산출, 말뚝기초•기초, 심초프레임 연동판


計算―CAD統合電子納品対応SXF2.0対応
Windows2000/XP/Vista대응
Products Guide
제품 카탈로그(PDF)
체험판
다운로드
Order
제품 구입
제품 상세가격/구입샘플 화면

  프로그램 개요
라인
[도로교시방서•동해서IV하부구조편(2002년 3월), V내진설계편(2002년 3월)]에 준거한 교각의 설계계산에서 도면작성까지를 일관해서 행하는 프로그램.
인터로킹식 교각의 설계계산에 대응하며, [기설도로교의 내진보강에 관한 참고자료(1997년 8월)] 및 [기설교량의 내진보강공법 사례집(2005년 4월)]을 참고로 하여 기설철근콘크리트 교각의 내진성의 판정, 보강설계를 합니다.
기둥의 교축방향편심, 기둥과 푸팅의 동시보강, PC컨파인드공법에 대응.
일반도에서 배근도, 조립도, 가공도, 철근표등의 도면을 일괄생성하고 간이편집기능, DXF, SXF, DWG등의 각 파일 출력에 대응.
기초 연동용 XML파일, UC-win/FRAME(3D)데이터파일 출력에 대응.
전자납품 대응으로써 금지문자 대응, 서표의 표시등을 서포트.

◆◆◆ 관 련 정 보 ◆◆◆

 ◆신제품 소개
  •교각의 설계 Ver.5 (Up&Coming '07 신록호 게재) New!

  •교각의 설계 Ver.4 (Up&Coming '06 신춘특별호 게재)



  Ver.5 개정 내용(2007년 5월 14일 릴리스)
라인
   <관련 페이지>신제품 소개 교각의 설계 Ver.5 (Up&Coming '07 신록호 게재)
 연동:[UC-win/FRAME(3D)]데이터파일의 출력
 1. RC교각에 대해서 M-θ모델에 대응
 2. 교축방향, 교축직각방향의 개별검토용 모델에 대응
 3. 소성힌지길이의 고려방법을 4패턴으로부터 선택에 대응
 4. 연속섬유감싸기보강에 있어서 3패턴의 보강 목적마다 섬유시트재질의 설정에 대응
 5. 푸팅보강공법에 있어서 평상시, 레벨1 지진시의 허용응력도법에 의한 푸팅의 검토에 대응
 6. 생성한 도면의 [UC-Draw]으로의 연동에 대응


<Ver.5.05.00 (08/03/26 릴리스) 개정 내용>
 1. 기둥의 설계(레벨2 지진동 보내검토)에 있어서 각 착안점의 전단내력을 산정
 2. RC감싸기, 강판병용 RC감싸기보강에 있어서 유효길이의 내부계산에 대응
 3. 보주철근에 있어서 배근지정등의 설정을 확장
 4. 기둥의 설계(레벨2 지진동 보내검토)의 단면 정보 취득 룰을 통일하여 개선
 5. 출력:계산서의 [결과 상세]등의 추가, 개선


<Ver.5.04.00 (08/02/19 릴리스) 개정 내용>
 1.렌탈 라이선스, 플로팅 라이선스에 대응


  프로그램의 기능과 특징
라인
■ 설계계산부
1. 교각 형식•형상등

형식 단주식의 돌출식 교각, 벽식 교각(교축, 직각방향편심), 인터로킹 교각, 강관•콘크리트 복합구조 교각(거더교만:진도법에 의한 기둥의 검토, 파괴 형태의 판정)
기둥단면 형상 사각형, 사각형R모따기, 타원형, 원형의 중실단면, 중공단면(사각형R모따기를 제외).
기부의 테이퍼를 서포트(사각형R모따기, PC컨파인드공법, 역테이퍼는 불가)
보 형상 보폭≧주폭, 주폭≧보폭에 대응(후자는 보 선단 짜는 형상 가능)
푸팅 형상 테이퍼 없음에서 전방향 테이퍼까지 대응.
기초형식 직접기초, 말뚝기초, 심초기초(말뚝기초, 심초기초는 당사 [말뚝기초의 설계기초의 설계계산][심초프레임]이 각각 필요)
보강공법
(사각형R모따기는 미서포트)
<보강공법 대응표>
보강공법                 교각기둥 형상→ 사각형 타원형 원형
휨내력 제어식 강판감싸기공법에 의한 보강설계
벽식강판병용 RC보강공법
RC보강공법 앵커근1개 간격 정착
RC보강공법 앵커근 모두 정착
RC보강공법 앵커근 없음
탄소섬유(연성을 기대하지 않는다)보강설계
탄소섬유(연성을 기대한다)보강설계
강판보강공법(앵커근 없음)
PC컨파인드공법



2. 주된 계산 내용

(1)평상시, 폭풍시 및 레벨1 지진시의 검토(허용응력도법에 의한):
  • 기둥철근의 단락 검토가 가능
  • 보 형상은 보(기둥의 위에 보가 올라간다)형식 (사각형, 타원형), 돌출(기둥의 측면에 보가 붙는다)형식의 3종류의 형상, 또한 후자는 보 선단 짜는 것이 가능
    형상이 코벨의 조건을 만족하는 경우는 코벨로써의 설계가 가능
  • 직각방향에 비대칭인 형상 및 기둥기부 테이퍼에 대응(사각형R모따기를 제외한다)
  • 어긋난 교각의 답좌등의 하중을 고려할 수가 있습니다
  • 기둥중간에 작용하는 집중하중, 분포하중, 풍하중, 유수압, 동수압은 유무•방향•하중강도등을 입력함으로써 프로그램 내부에서 하중을 산출합니다
  • 상재하중은 재하범위를 지정함으로써 전하중•반하중으로 할 수가 있습니다
  • 하중케이스마다 수위입력, [상재토사중량을 무시하는(세굴모양)]을 지정 가능

(2)레벨2 지진시의 검토(지진시 보유수평내력법에 의한)
  • 기둥부재
     1. 지진시 보유수평내력의 검토 이외에 항복강성을 산출할 수가 있습니다.
     2. 주철근의 재질과 띠철근의 재질을 바꾸는 것이 가능합니다.
     3. 띠철근이 높이방향에 변화가 있는 경우를 고려하며, 횡구속근 데이터는 4구간까지 설정할 수 있습니다.
     4. 전단내력은 기둥기부와 기둥중간부의 2곳에 대해서 산출할 수가 있습니다.
     5. 보부의 취급을 아래의 방법으로 지정할 수가 있습니다.
        a. 바로 밑의 기둥단면을 이용한다.  b. 강체로 한다.
     6. 면진교의 경우, 감쇠정수를 기준으로 한 보정계수를 고려할 수가 있습니다.
     7. 동일 진동단위계의 설계수평진도의 최대값과 계산한 설계수평진도를 비교하여
       큰 쪽의 설계수평진도를 이용하는 것이 가능합니다.
     8. 보의 수평방향단면의 설계에 있어서 띠철근 이외의 수평보강근에 대응
  • 푸팅부재
     1. 직접기초, 레벨2 지진시의 검토가 가능.(기초의 부상을 고려한 지반반력도 분포에 대한 검토)
       [참:도시IV10.6, 8.7, 참고자료-3]
     2. 말뚝기초, 레벨2 지진시의 검토는 연동하는 [말뚝기초의 설계]에서 가능.

(3)보강설계
  • 기둥부재
     1. 기설교각의 보강전에 대한 검토 및 보강후에 대한 검토가 가능.
     2.  탄성응답으로 되는 경우, 단락부의 응답휨, 전단력에 대한 검토가 가능.
      3. 기설교각의 검토, 보강후의 내진설계의 단락부에서의 손상의 판정이 가능.
     4. RC, 강판병용 RC감싸기공법의 기설부와 보강부로 다른 σck설정.
     5. 보강공법에 있어서 교축방향, 교축직각방향으로 다른 감싸기두께의 설정
     6. 푸팅보강시(additional pile)의 검토는 연동하는 [기초의 설계계산, 말뚝기초의 설계]에서 가능.


   ●교각의 설계 → UC-win/FRAME(3D)데이터 활용
   등록단면, FRAME데이터의 이용이 가능. 번거로운 동적 해석 데이터 작성에 도움이 됩니다.

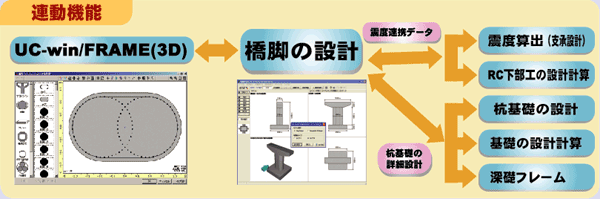

연동 기능
※UC-win/FRAME(3D)와의 연계에 관해서는 UC-win/FRAME(3D)페이지를 참조하여 주십시오.


3. 설계조서 출력 대응

  • 하부공 설계조서 교각구체(진도법)•(지진시 보유수평내력)
  • 하부공 설계조서 보•푸팅
  • 기초공 설계조서 직접기초
Page Top PageTop
■ 도면작성부
적용 범위

(1)보형상
평면형상 사각형, 凸형(보폭이 주폭보다 작은 타입)타원형, 8각형에 대응
정면 형상 (윗면)수평/산형
(아랫면)수평/구배•단차, 기부수평/햄머타입
측면형상 사각형, 아랫면좁힘 있음
부속물 지승앵커 볼트구멍의 작도, 자동막음 배근처리가 가능
지승보강근 대응
거더사이부 철근 대응

(2)기둥형상
  • 단면형상:원, 타원형, 사각형, 사각형R모따기의 4형상  ※기둥의 기부에 테이퍼를 설치하는 것이 가능(단, 기둥의 배근도는 작도 불가)
  • 보 없는 타입 대응(천단근 배치 대응 포함)
  • 보가 [주폭>보폭]타입 경우의 천단근 배치 대응
  • 기둥보강의 [RC보강공법]의 작도 가능

(3)푸팅 형상
  • 형상:4방향에서 테이퍼 없을 때까지 가능
  • 아랫면 주철근의 말뚝부분의 상자빼기 대응
  • 기둥위치, 말뚝위치, 말뚝피한 경사철근의 작도가 가능
  • 피복상세도의 작도 가능•상하도면의 합성도형 대응

(4)기타
  • 배근도/일반도를 작성 가능, 또한 도형의 레이아웃도 자동적으로 하는 것이 가능
  • 수량계산이 가능
  • 아래의 기준에 따른 속성(선속성•레이어속성등)으로 도면의 작성이 가능합니다.
      국토교통성 [CAD제도기준(안)] 2004년 6월판
      일본도로공단 [CAD에 의한 도면작성요령(안)] 2001년 10월판
      일본도로공단 [조사등 업무의 전자납품요령(안), 2005년 4월판
  • 토목학회 [토목제도기준 2003년 소개정판]에 대응한 가공도의 작도에 대응
  • CAD데이터 교환 표준 SXF Ver2.0형식의 파일(레벨2)출력 기능을 구비하고 있습니다.


적용기준•참고문헌

기설교량의 내진보강공법 사례집 2005년 4월 (재)해양가교•교량조사회
도로교시방서•동해설IV하부공편 2002년 3월 (사) 일본도로협회
도로교시방서•동해설V내진설계편 2002년 3월 (사) 일본도로협회
설계요령 제2집 -교량•옹벽•암거- 2000년 1월 일본도로공단
도로교의 내진설계에 관한 자료 1997년 3월 (사)일본도로협회
기설도로교의 내진보강에 관한 참고자료 1997년 8월 (사)일본도로협회
기설도로교 기초의 보강에 관한 참고자료 2000년 2월 (사)일본도로협회
도로교시방서•동해설 SI단위계 이행에 관한 자료 1998년 7월 (사)일본도로협회
고속도로의 교량기술 기준에 관한 강습회 2003년 7월 JH일본도로공단 (재)고속도로 기술센터
