地震による被害や影響のUC-win/Roadシミュレーションデータ作成サービス。
地震波の指定や各モデルの質量、バウンド、接触判定及びジョイント指定により多様な空間を再現できます。

サービス開始日:2015.09.28

システム開発/データサービス・保守サポート契約



サービスの概要

本サービスは、主に室内において発生する地震による被害や影響を、UC-win/Roadを用いたシミュレーションによってVRで表現するサービスです。地震の揺れの情報を速度・加速度のデータを用いて入力し、VR空間上に存在するモデルに動きを与えることで、室内に置かれている家具や什器が揺れ動いたり倒れたりする様子をシミュレーションすることができます。

機能と特長

地震シミュレーション機能

ベースとなる1つのモデルに対して、速度・加速度の情報を基に地震による振動の動きを発生させ、ベースモデルの上に配置されている全てのモデルを揺り動かす仕組みとなっています。モデル毎に重量、重心高さ、摩擦力、反発力を設定することが可能で、重力の影響も考慮した振動・転倒・移動の動きをシミュレーションできます。また、モデルを構成するパーツ単位での接触判定により、物体同士の接触による跳ね返りや物体同士が折り重なる表現、落下の動きが表現されます。その他、オブジェクト同士の接続構造を設定する機能によって、ヒンジによる扉の動き、上から吊るされた物体が揺れる動き、引き戸が左右に移動する動きにより、臨場感あふれる表現が可能となります。


▲モデル物理特性設定

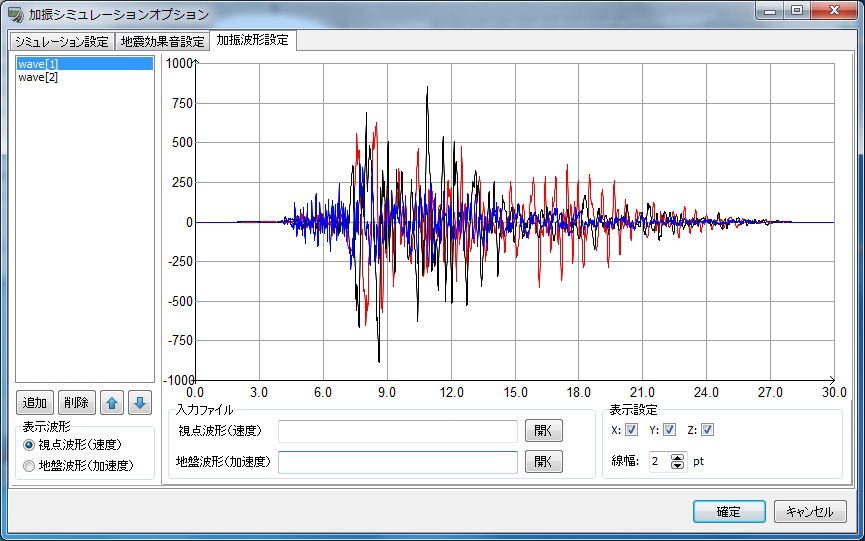

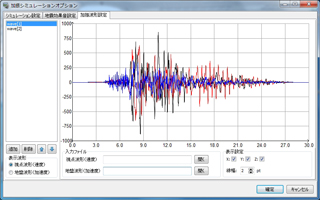

▲加振波形設定


▲物体の転倒と落下の表現

▲ジョイントによる照明の揺れ


本システムは、地震による影響を視覚的に表現して体験するだけでなく、地震時の状況をシミュレーションすることによるリスク分析にも活用することができます。本システムの活用により、BCP(事業継続計画)やBCMS(事業継続マネジメントシステム)の構築を支援することも可能となります。

作成事例

フォーラムエイト東京本社ショールーム

弊社東京本社のショールームをモデルとしてシミュレーションを行った事例です。展示用のシミュレータ、本棚、自動販売機、椅子等が配置されていて、背の高い配置物が転倒したり画面が落下する様子がシミュレーションされています。空間が広い分、物体がダイナミックな動きをします。


▲事例:ショールーム >> シミュレーションムービー

オフィスモデル

会社のオフィスでの様子についてシミュレーションを行った事例です。机の上のモニタや2~3段積み重ねられたキャビネットなどがあり、固定されていないキャビネットが転倒したり落下する様子がシミュレーションされ、狭い空間にいくつもの物体が折り重なる状況が表現されます。


▲事例:オフィス


リビングモデル

住宅のリビングでの様子についてシミュレーションを行った事例です。テレビ、本棚等が転倒したり、本が落下して床に散乱する状況がシミュレーションされます。


▲事例:リビング

お問い合わせ窓口

全国の営業所がサポートしています。>> 営業窓口
購入またはホームページ全般に関するご質問は、forum8@forum8.co.jpへお気軽にお問い合わせ下さい。

サービス価格

初期費用(概算)

 データセンタ側
項目 内容 価格 備考
サーバマシン+ OS Dell PowerEdge R310
バックオフィスサーバラックモデル
\276,799
ルータ YAMAHA RTX1200 \123,900
インターネット回線 スタンダードギガビットアクセス IP1 ※ \52,500 工事費
\3,150 手数料
合計 \456,349

※スタンダードギガビットアクセス IP1 http://business.fttx.co.jp/service/line/std_giga/index.html#price


 ユーザ環境構築費 (下記構成 × 拠点数) ※ユーザのネットワーク回線費は含みません
項目 内容 価格 備考
ルータ YAMAHA RTX1200 \123,900
環境構築費 ユーザネットワークからデータセンタへのアクセス経路の設定 \52,500 3時間
合計 \176,400
月額費(概算)
 月額基本費用概算
内訳 内容 価格 備考
データセンタ使用料 データセンタ使用料
(1ラック利用料(月額)× ラック占有率)
1ラック(20万円)、ラック占有率:25%の場合
\52,500
回線使用料 スタンダードギガビットアクセス IP1 \27,300
メンテナンス 疎通確認(死活監視)
FORUM8製品購入時のライセンス登録作業
月1回のサーバメンテナンス
\105,000 月額
合計 \184,800
データセンタへのアクセスを1拠点とした場合の1年間の運用費用(概算)
 NetPROWANアクティベーション 管理サービス
項目 概算 備考
データセンタ側 初期費用 \456,349(税込 \479,166)
ユーザ環境構築費 (1拠点) \176,400(税込 \185,220) 拠点数に依存
データセンタ使用料 (1年間) \2,217,600(税込 \2,328,480) 月額:\184,800(税込 \194,040)
WANアクティベート移行費用 1ライセンスあたり、定価の80%の
移行費用が必要です。
