道路線形・鉄道線形の計画に必要な計算機能、成果・図面作成機能をパッケージ化

Korean

APS-MarkIV Win

初版リリース:2005.08.10

¥825,000(税抜¥750,000)

UC-win/Roadデータエクスチェンジツール
for APS-Win

¥190,300(税抜¥173,000)

プログラム概要

道路線形(道路曲線:クロソイド曲線)・鉄道線形(鉄道曲線:Sine曲線,三次放物線)の計画検討に必要な機能を有し、各設計におけるチェックや座標計算を行うことが出来ます。また、結果は線形図として出力を行うことが出来るソフトです。
UC-win/Road データエクスチェンジツール for APS-Winを使用し、UC-win/Roadとのデータ相互変換も可能。
オプションシリーズを追加することで、お客様の用途に合わせて機能を拡張できます。
フォーラムエイトではエムティシー社との共同開発により、UC-win/Roadと連携するデータ交換ツールも合わせて販売しています。
(オプション:走行シミュレータ「OP-ROAD」が必要です)


分類 機能 説明
主要点座標計算 ●エレメント固定法
●IP法
●座標読取法
●片押し法
当社独自のエレメント固定法をはじめ、IP法等4種類の主要点座標計算を持ちます。
道路・鉄道・新交通に適応し、設計条件に合った検討が行えます。
成果出力 ●主要点成果出力
●平面中間点出力
●縦断中間点出力
●横断成果出力
●横断詳細成果出力
主要点座標計算結果を成果出力します。
成果は、道路・鉄道の2種類に分類され各フォーマットに対応します。
各種座標計算 ●離れ計算
●巾杭計算
●CP点離れ計算
●各種応用計算
主要点座標計算結果のチェック(CP離れ計算)や豊富な各種の座標計算等が行えます。
各計算では、平面座標(X、Y)と縦横断による高さ(Z)が得られます。
線形図出力 ●図面配置
●図面出力
●平面図作成
主要点座標計算結果や各種の平行/拡幅線や横断幅員線等、
本システムで設定・計算して得られたデータを線形図として出力します。
その他 ●現況読み込み 汎用CAD等による現況地形を読み込むみ現況上での
線形検討・チェック・図面出力が可能になります。
●SIMA等の外部ファイル出力 測量システムや汎用CAD・ワープロソフト等他システム向けファイル出力を行います。
●SIMA読み込み 測量システムより、平面線形、縦横断地形、各種座標を読み込むことが出来ます。
●縦横断現況自動生成 3次元現況地形のDXFINにより、平面線形から縦断現況、横断現況を自動生成します。
オプションソフト 追加オプションをご購入頂くことにより、さらに便利になります。
  • 走行シミュレータ「OP-ROAD」
    ICモデラー「OP-ROAD/IC」
    線形検討システム「OP-PLAN」
    ランプ検討システム「OP-RAMP」
    ランプ縦断検討システム「OP-RAMPH」
    縦断図システム「OP-PROF」
    横断図システム「OP-SECT」
    橋梁上部工システム「OP-BRIDGE」
    橋梁下部工システム「OP-PIER」
    ボックス・パイプ検討システム「OP-BOXP」
    土量・土配システム「OP-BOS」
    YTI道路CADコンバータ「OP-CAD」
    線形座標計算ソフト「APS-ε Win」
    道路平面図作成システム(開発元 (株)横河技術情報 )

関連情報

◆関連製品

LandXMLのオープンコンソーシアムLandXML.orgにて、UC-win/Road Ver.3.02のLandXML出力機能が認証されました。
認証ページ


◆関連セミナー
UC-win/Road・VRセミナー (VRエンジニア試験 実施)
UC-win/Road・Advancedセミナー(VRエンジニア試験 実施)

プログラムの機能と特長

エムティシー社の主な製品シリーズ

線形関連ソフト
道路・鉄道・橋梁の線形計算・図面作成機能をパッケージ化したソフトです。

交差点関連ソフト
信号現示、車両走行軌跡・交差点設計図化を行います。

トンネル関連ソフト
NATMトンネルの断面検討・換気検討・図面出力・単位数量計算を行います。

交通計画関連ソフト
全国の道路交通需要推計業務に適応可能です。

開発元:株式会社エムティシー(http://www.mtc-aps.co.jp

※ 2021年4月からの消費税総額表示義務化に伴い、価格表記を「税抜」から「税込」へ移行いたします。

製品価格

本体価格

価格は税込表示です

■本体価格

製品名

価格

UC-win/Roadデータエクスチェンジツール for APS-Win ¥190,300(税抜 ¥173,000)

■エムティシー社製品価格

製品名

価格

道路・鉄道線形計画システム APS-MarkIV Win ¥825,000(税抜 ¥750,000)
オプション:走行シミュレータ「OP-ROAD」 ¥165,000(税抜 ¥15,000)
線形システム APS-RL Win ¥440,000(税抜 ¥400,000)
橋梁線形システム APS-PIER Win ¥275,000(税抜 ¥250,000)
交差点設計図化システム APS-C Win ¥660,000(税抜 ¥600,000)
交差点設計図化システム(単独交差点) APS-C mini Win ¥550,000(税抜 ¥500,000)
交通量配分システム APS-NET Win ¥1,980,000(税抜 ¥1,800,000)
トンネル設計補助システム APL Win ¥990,000(税抜 ¥900,000)

■フローティングライセンス価格

本体価格の40%を追加いただくことで、誰でも、どこでも、どのPCでも製品の利用が可能となります。

製品名

価格

UC-win/Roadデータエクスチェンジツール for APS-Win ¥106,568(税抜 ¥96,880)

>>ライセンス形態についての詳細はこちら

製品購入/お問い合わせ窓口


製品購入/お問い合わせ窓口

■FORUM8 オーダーページで購入

製品購入 - オーダーページ にて、バージョンアップ・新規製品・各種サービスの御見積作成・申込・決済ができます。

クレジット利用や、分割払いシステムでの購入も可能です。

ご質問は、バージョンアップセンタ(vc@forum8.co.jp)までお気軽にお問い合わせ下さい。

■ お問い合わせ

全国のFORUM8営業所がサポートしています。 >> 営業窓口

購入またはホームページ全般に関するご質問は、forum8@forum8.co.jpまでお気軽にお問い合わせ下さい。

画面サンプル

▲平面線形図

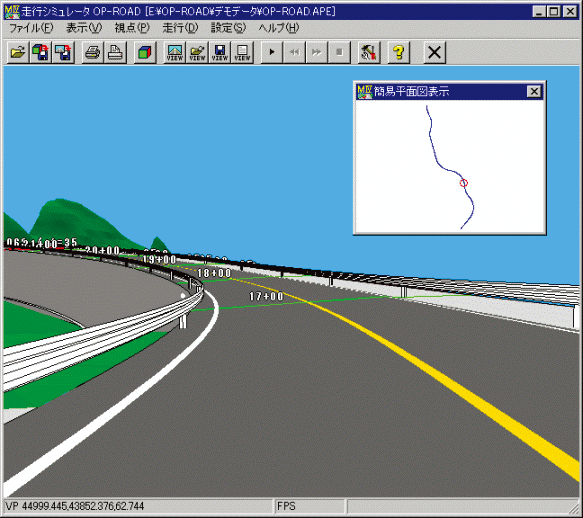

▲走行シミュレーション(OP-ROAD)

▲縦断図

▲横断図

▲APS-WinからLandXMLへのエクスポート画面
 (オプション:OP-ROADが必要です)

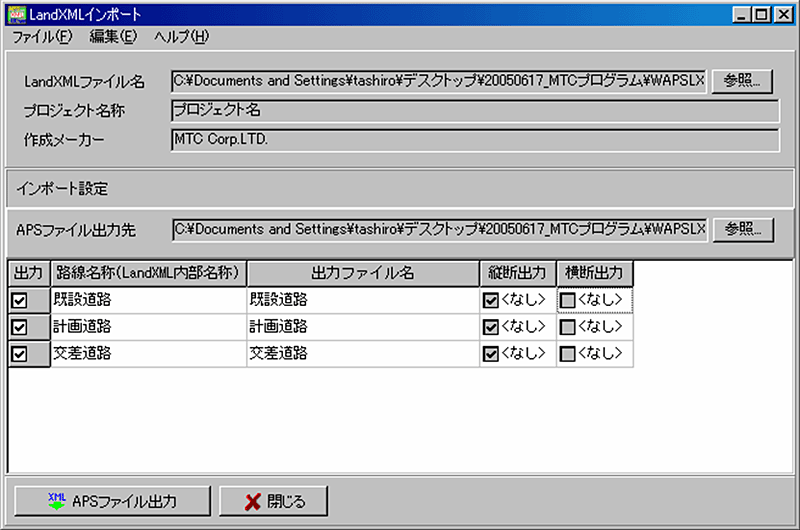

▲LandXMLからAPS-Winへのインポート画面
 (オプション:OP-ROADが必要です)
