U&C Shade3Dニュース

Vol.9

本連載では、主な機能や関連情報をピックアップて紹介していきます。Shade3Dは、高精度のモデリング、レイアウト、カメラ、光源、レンダリング、アニメーションなど建築パースやインテリアデザイン、プロダクトデザインに必要な機能を搭載し、UC-win/Roadのモデリングツールとして活用が可能です。
https://shade3d.jp/

取り扱えるファイル形式

Shade3Dではインポート機能、エクスポート機能、またはそのファイル形式専用の機能を使用することで主だった3Dソフト、3Dプリンタソフト、3D CADソフトなどで使用されているファイル形式を取り扱うことができます。

● インポートできるShade3D形式外のファイル形式

形式	Basic	Standard	Professional
STEP	-	-	○
IGES	-	-	○
DXF	○	○	○
Wavefront OBJ	○	○	○
STL	○	○	○
3D Studio	-	-	○
BVH	-	○	○

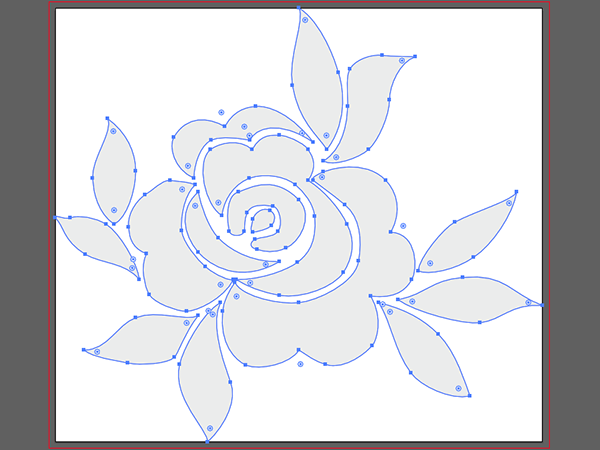

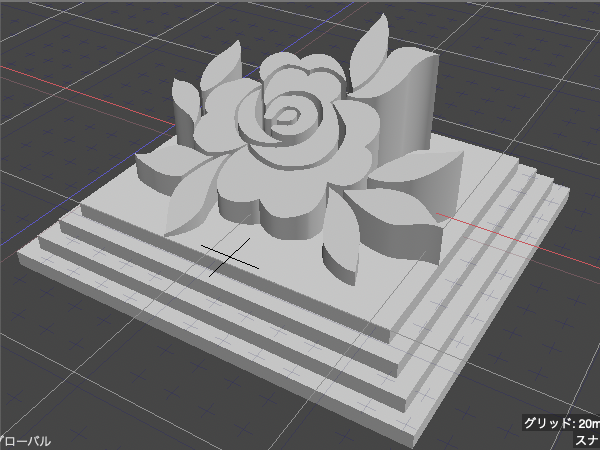

EPSF	○	○	○
FBX	○	○	○
COLLADA	-	-	○
glTF(gltf/glb)	-	-	○
SketchUp	○	○	○

● インポートダイアログ

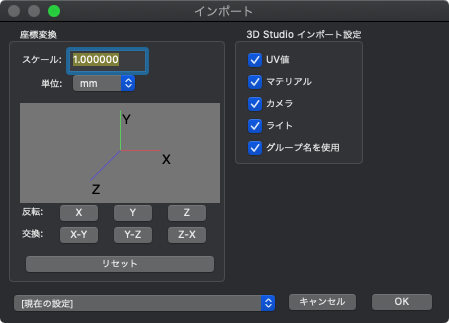

各種ファイルをインポートするときに表示されます。軸の方向などの共通オプションと、ファイル形式ごとのオプションが表示されます。

● エクスポートできるShade3D形式外のファイル形式

形式	Basic	Standard	Professional
UC-win/Road 向け出力	-	-	○
STEP	-	-	○
IGES	-	-	○
DXF	○	○	○
DXF(三面図出力)	-	-	○
Wavefront OBJ	○	○	○
STL	○	○	○
3D Studio	-	-	○
Piranesi EPix	-	-	○
Adobe Illustrator	-	○	○
Adobe Illustrator (三面図出力)	-	-	○
Adobe Illustrator (トゥーンレンダラ)	-	-	○
Adobe Flash SWFM (トゥーンレンダラ)	-	-	○
DirectX	-	○	○
FBX	○	○	○
COLLADA	○	○	○
glTF(gltf/glb)	-	-	○
SketchUp	-	-	○
VRML 2.0	-	○	○

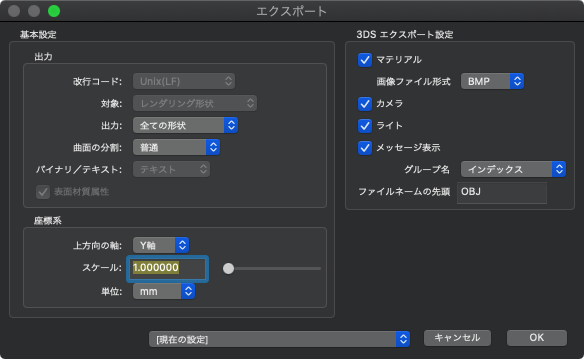

● エクスポートダイアログ

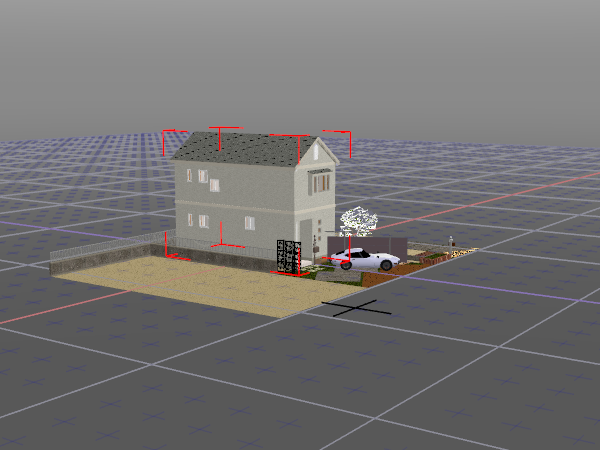

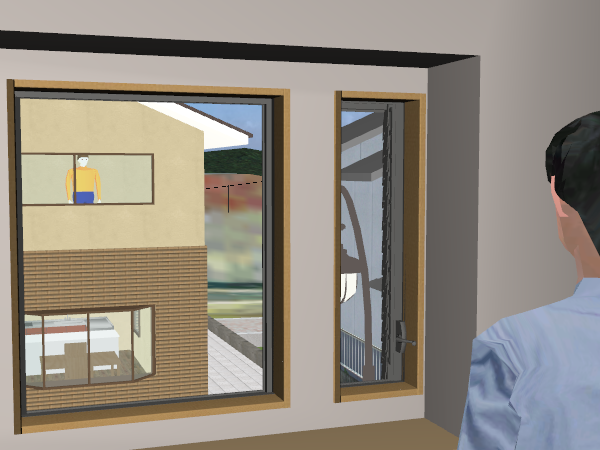

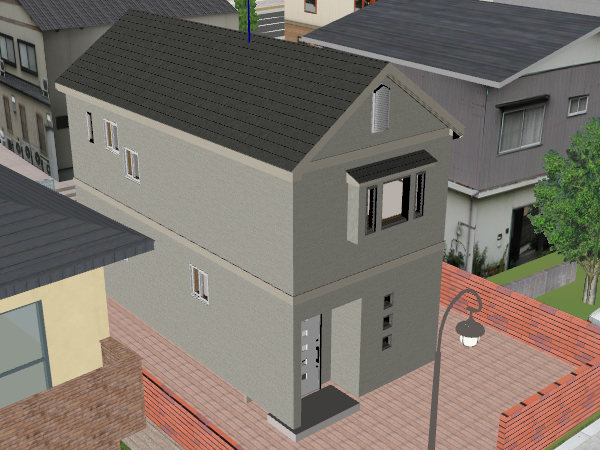

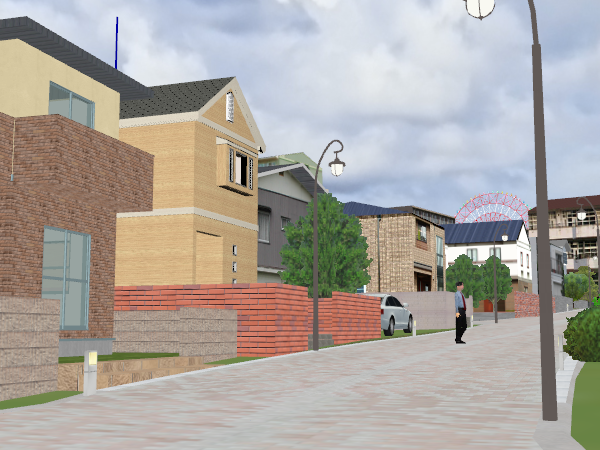

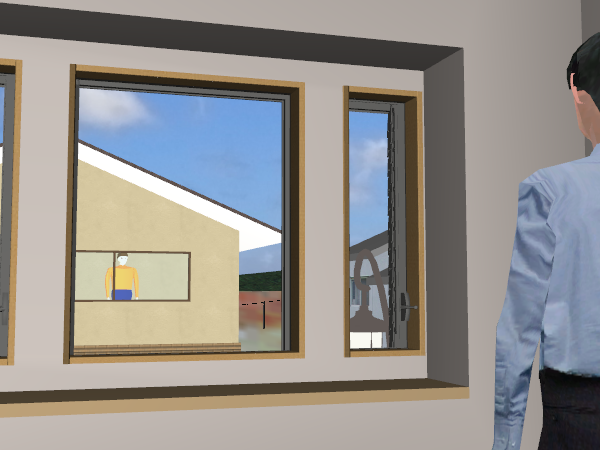

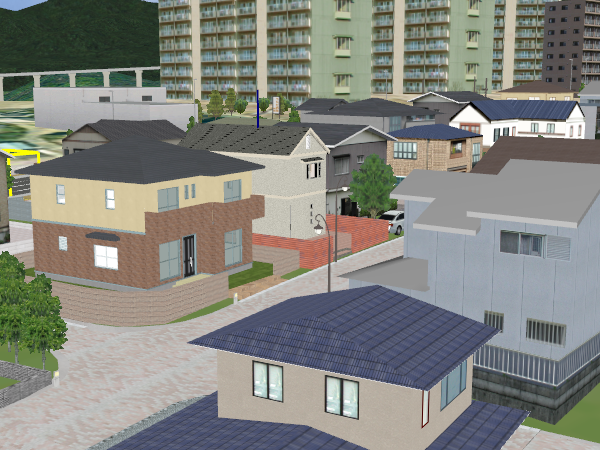

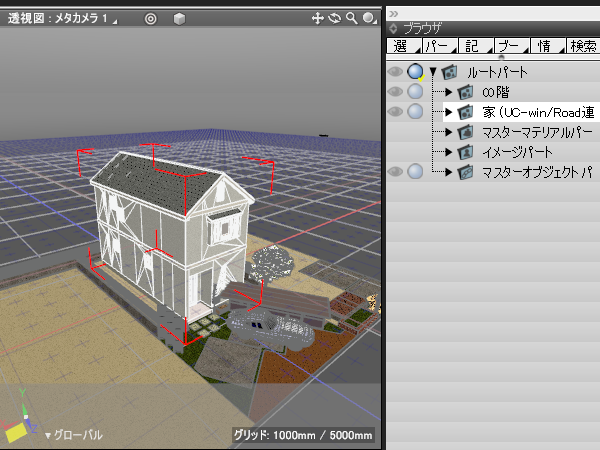

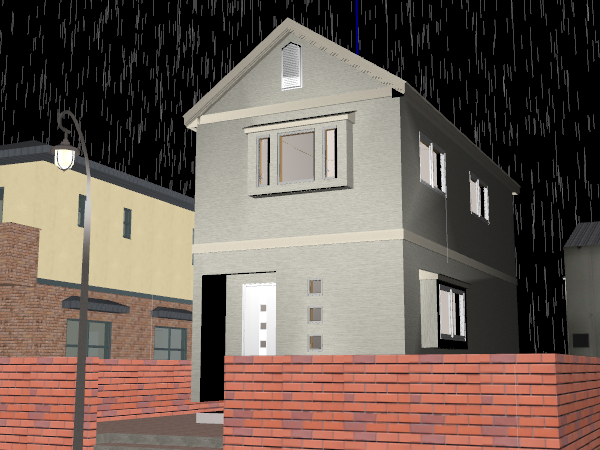

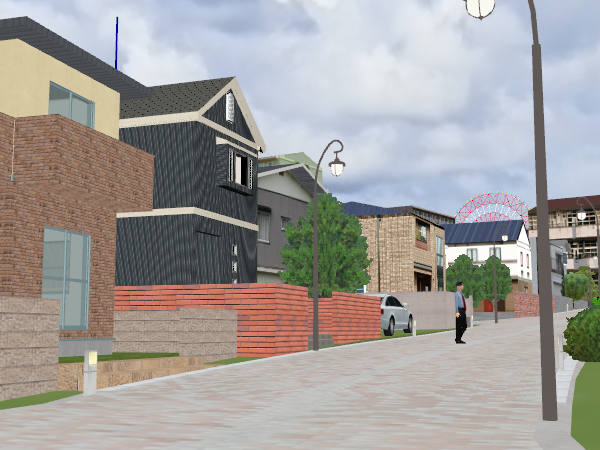

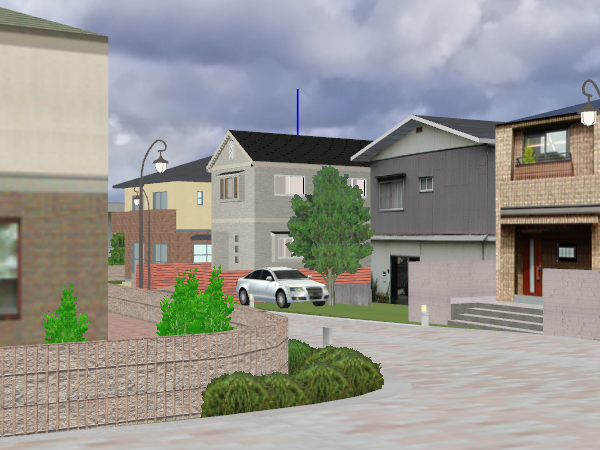

エクスポート機能でUC-win/Road向け出力が行える他に、Windows版のProfessionalグレードではShade3DとUC-win/Roadのリアルタイム連携を行うことができます。大規模データの中に作成したモデルを置いて、リアルタイムで確認しながら設計の修正や材質の変更をすることができます。
