桥台设计(中国规范版) Ver.2
基于中国公路桥梁通用规范(JTG D60-2004)的倒T式桥台及重力式桥台的设计计算程序

●新购价格(税前)  日文版:440,000JPY/中文版:220,000JPY
●升级价格 中文版:50,000JPY
●发布 2013年2月8日
UC-1/桥梁下部工系列

 前言
Ver.1尚属于没有完全对应中国规范的产品,个别地方参照日本规范进行的计算。Ver.2中,根据中国规范「公路桥梁通用规范(JTD D60-2004)」进行设计计算,对产品进行了改进开发。
本产品是继RC截面计算(中国规范版),基坑设计(中国规范版)之后,又一对应中国规范的产品。

点击图像可放大显示。

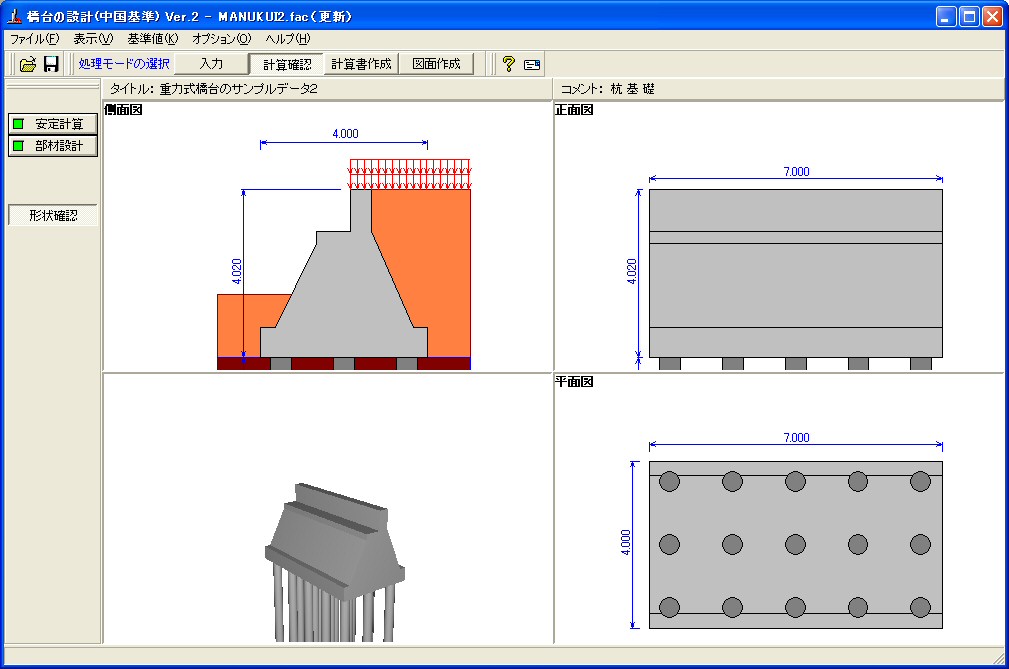

■图1 主画面
 荷载组合
中国规范中,荷载组合(荷载类型)有4个种类,分别是组合I(基本组合)、组合II(偶发组合)、组合Ⅲ(短期组合)、组合IV(长期组合)。各组合的使用方法有相应的规定,组合I相当于日本规范的通常工况、组合II为地震时工况。组合Ⅲ和Ⅳ属于特殊工况,2个组合搭配使用。
 荷载修正系数
中国规范中,荷载种类大致分为永久荷载、变动荷载、偶发荷载3个种类。永久荷载包含在躯体自重、上部工反力、土压力等里面。变动荷载中包含、车辆荷载、车辆荷载所产生的土压、群集荷载、温度荷载等。偶发荷载包含地震力、地震力时的土压。这些荷载分别乘以荷载修正系数,计算出其作用力。再者,根据变动荷载的荷载数,系数也有变动修正系数。

点击图像可放大显示。

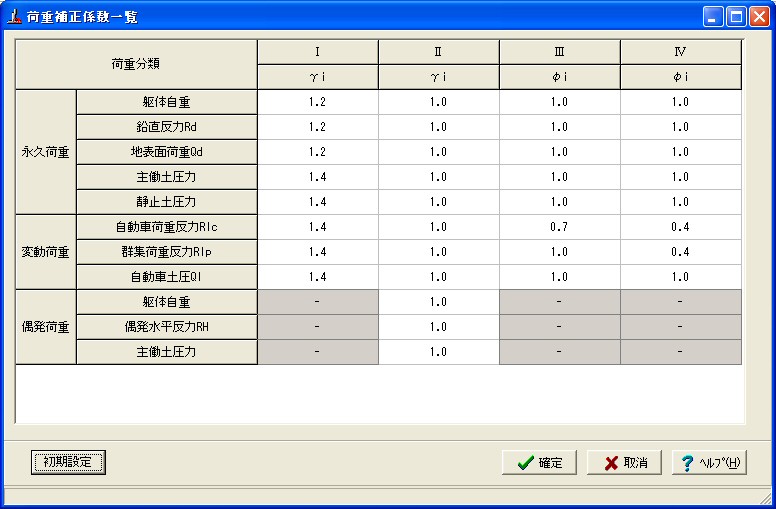

■图2 荷载修正系数一览
 稳定计算
本产品对应直接基础和桩基础的稳定计算。直接基础的稳定校核项目包括倒塌、滑动、支持力度3项。各项规定有相应的适用组合。例如,在倒塌和滑动的校核中运用组合Ⅰ和Ⅱ。支持力度校核中运用组合Ⅲ。此外,组合Ⅰ和Ⅱ并不是直接使用,对于组合Ⅰ运用荷载修正系数为1时的荷载;对于组合Ⅱ运用除去地震时影响的荷载。

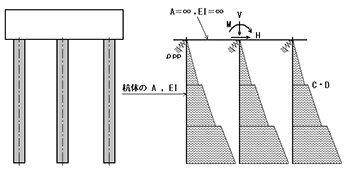

桩基础中,对应了使用频度较高的PHC桩和定点打桩的2个种类的桩。同时还可进行桩本身的截面校核。中国规范中地盘反力的模型化如图3所示,分布为三角形(台形)。

由于无法直接对应,对层细分化按照等分布地盘反力近似于台形分布做的对应(图4)。

■图3 中国规范的地盘反力模型 ■图4 地盘反力模型化
 截面计算
截面计算程序本身在RC截面计算(中国规范版)中已经完成,但由于是临界状态的截面校核,这次根据新的使用状态制作了截面校核。根据使用状态的截面校核将进行开裂宽度的算定,校核是否在容许开裂宽度以下。开裂宽度的计算运用以下算式(式1)。

 作图功能
与日本规范的桥台设计相同,可以从校核结果生成桥台的一般图、配筋图等图纸。

点击图像可放大显示。

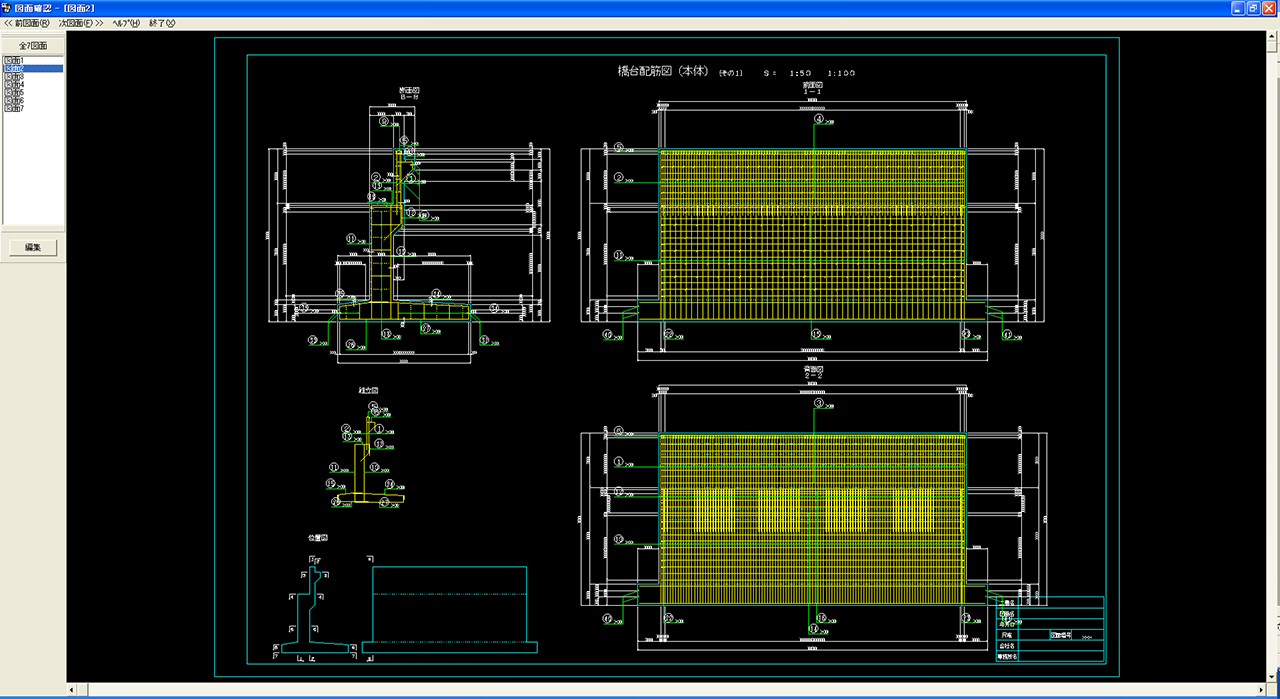

■图5 图纸确认画面
(Up&Coming '13 春季号刊载)
