WCOMD Studio Ver 1.01. Dans le «Formulaire de spécification standard pour
le béton établi en 2012» [Design: Main Edition] 9 L'analyse des éléments
finis à champ proche », l'invariant de la deuxième dérivée de la contrainte

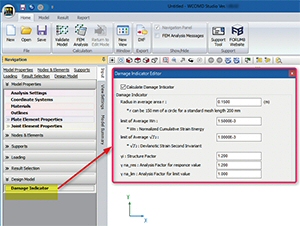

de déviation et l'énergie de déformation cumulative normalisée. WCOMD Studio Ver 1.01.00 a abordé ces questions.

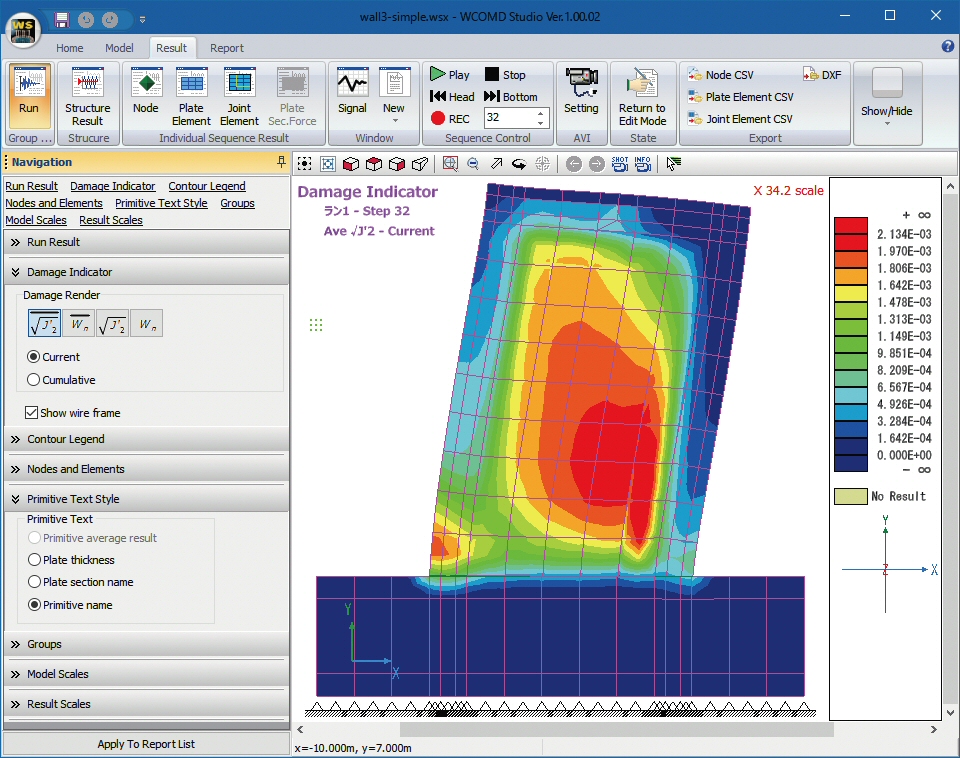

Contrainte de déviation La deuxième invariante est calculée par la formule
suivante.
![](image/uc116/up116-seihin05-01.jpg)

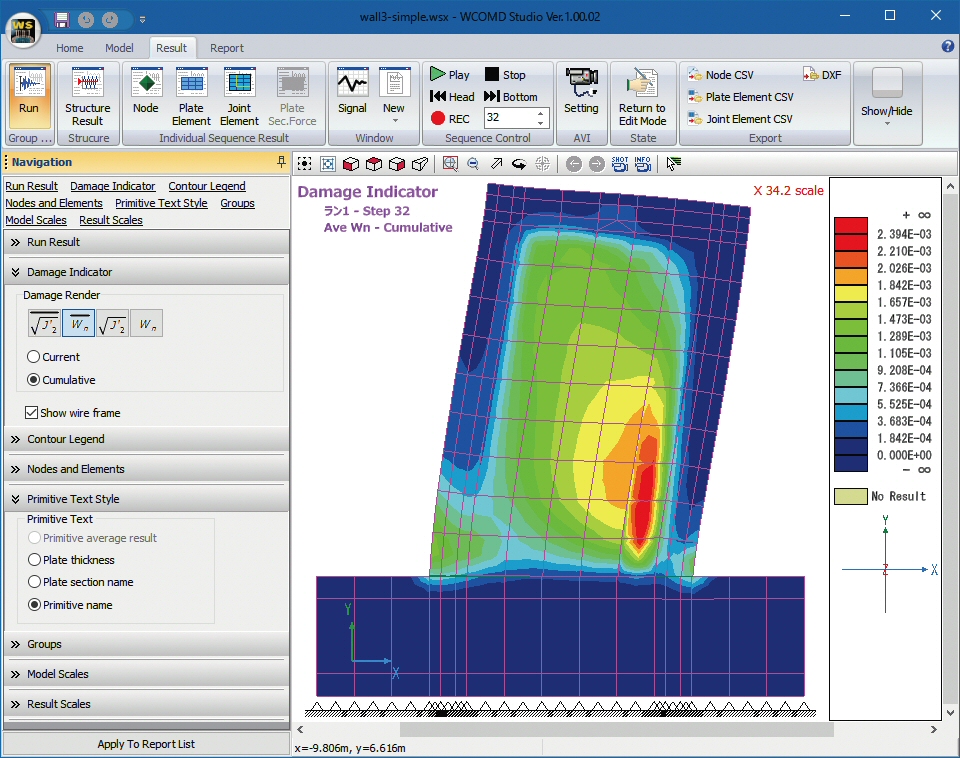

L'énergie de déformation cumulée normalisée est calculée par la formule
suivante.
![](image/uc116/up116-seihin05-02.jpg)

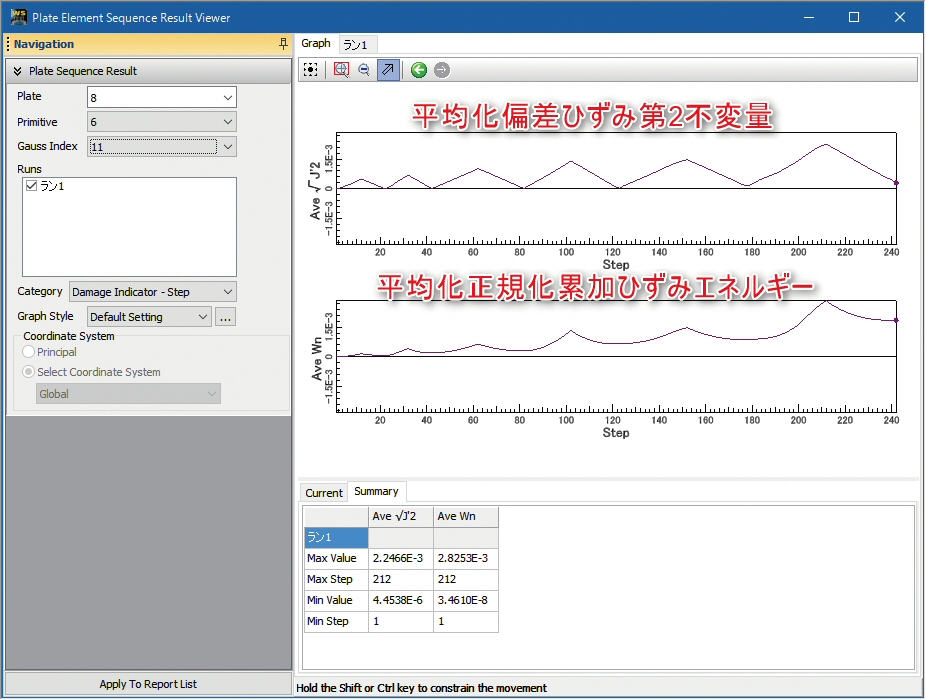

Nous calculons ensuite l'indice pour lequel le processus de moyenne pondérée a été effectué par la formule suivante.
![](image/uc116/up116-seihin05-03.jpg)
Ici εx, εy, γxy ont les composantes de la déformation dans le x- et y-directions,
εij et σij ont le tenseur bidimensionnel et la contrainte et la contrainte
au point de Gauss, f est la quantité correspondant à la contrainte maximale
du béton sous contrainte de compression. Dans une étape de calcul s est
la distance du point gaussien et L est le rayon de la région de moyennage. |
