Xuất hiệu quả báo cáo cho bài toán khung 2D
Maintenance & Support Service
Khi bạn tạo mô hình khung 2D trên mặt phẳng 3D, tiến hành phân tích và xuất báo cáo bài toán, một hình ảnh của mô men uốn theo góc nhìn mắt chim như trong hình 1 được tạo ra. Trong đề tài này, chúng ta giải thích cách dễ dàng để thay đổi bản vẽ mô men uốn trên một mặt bằng. Tại đây, chúng ta tạo một mô hình khung 2D trên mặt phẳng X-Y. Lựa chọn trước" Load Cases_trường hợp tải trọng" cho Loại tải trọng (Load type) trong mục cài đặt phân tích. Click to enlarge the image.
Hinh 1 Bản vẽ mô men uốn nhìn theo chế độ mắt chim (3D)

Bước 1
Chọn các thông số trong mục kết quả phân tích 2D. Đi tới mục "Report" - "Result List" - "Load Case", và ô trống ba chấm của các mục Biến dạng, Lực và Phản lực (Hình 2, 3, 4).

Click to enlarge the image.

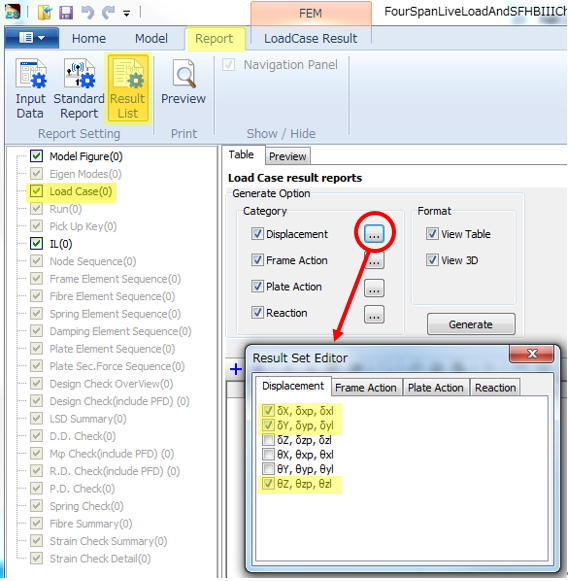

Hình 2 Không xuất các thông số không cần thiết (Biến dạng)

Hình 3 Không xuất các thông số không cần thiết (Lực) Hình 4 Không xuất các thông số không cần thiết (Phản lực)

Bước 2
Nhấn nút "Generate" (Hình 5). Khi kết quả có nhiều trường hợp tải trọng, một loạt các danh sách được tạo ra.
Click to enlarge the image.

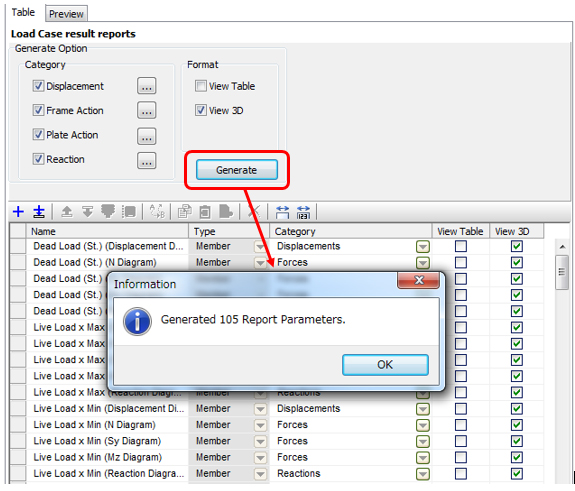

Hình 5 Tự động tạo báo cáo cho các trường hợp tải trọng

Bước 3
Lựa chọn trong nhiều danh sách báo cáo đã tạo ra tự động (Hình 6). Nhấn phím mũi tên chỉ xuống trong khi nhấn phím Shift. Cùng lúc nhấp vào danh sách và nhấn phím Ctrl để chọn nhiều danh sách. Chọn tất cả danh sách bằng cách nhấn tổ hợp phím Ctrl + A.

Bước 4
Nhấn "Camera" trong phần điều hướng ở phía bên phải và chọn "Side View" cho Loại vị trí của Camera (Hình 6).

Click to enlarge the image.

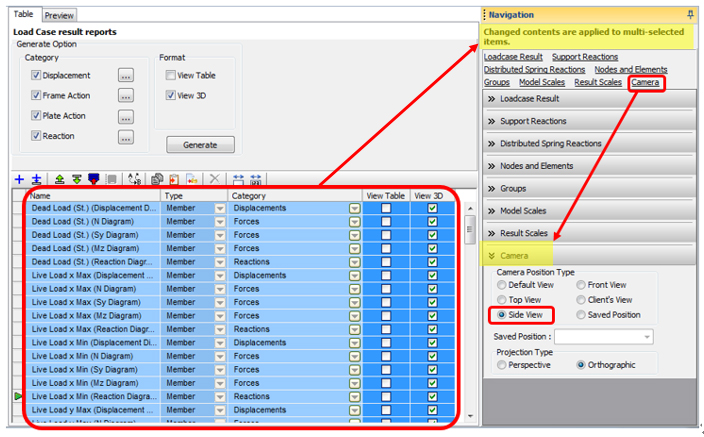

Hình 6 Cài đặt vị trí camera của nhiều danh sách

Với các bước thao tác trên, bản vẽ thể hiện kết quả của mô hình được hiển thị ở chế độ một mặt (mặt phẳng 2D) (Hình 7). Điều này rất hữu ích khi thay đổi nhiều trường hợp tải cùng một lúc. Danh sách báo cáo tăng theo mỗi lần nhấp vào nút tạo được hiển thị trong hình 5. Nếu bạn muốn thực hiện lại, hãy xóa danh sách hiện có trước và sau đó tạo lại danh sách mới. Click to enlarge the image.
Hình 7 Hình vẽ của mô men uốn nhìn từ một mặt
