New Products & Service 模擬
雲端數據共享服務
為滿足BIM/CIM&VR的需求而延伸的系統,用Web應用程式共享數據
●發佈 2019年2月

 服務目的
從一開始的共享檔案的系統,功能拓展成為了滿足BIM/CIM&VR的需求,使用單獨的Web應用程式共享數據,也可以與外部應用程式連接。初代版本的具體功能如下。
 基本功能
項目相關的數據管理,重要的不僅是資料夾和檔案構成,同等重要的資訊有:位置資訊、附帶資訊、相關資訊或儲存不同數據,部件重用,資訊變更歷史的概念。

圖1中的配置使得可以高度自由的管理數據,相反可以用作普通的檔案共享系統時,也可以在資料夾結構中表達所有資訊,系統會靈活對應您的使用需求。
點擊圖片可放大顯示。
圖2 資料夾預覽
 屬性
作為該系統的基本功能,存在通用屬性保持功能。如圖1所示,可以透過項目,模型和實例單元保持,搜尋和輸入/輸出屬性。當您想要快速存取資訊而不開啟管理資訊或實際數據檔案時,可以方便使用。
 用戶管理權限
在雲端系統使用此服務時,除了全體管理者以外,可以註冊多個用戶,並管理用戶的存取權限。透過用戶和項目的組合將存取權限設定為3級(禁止存取,只能讀取,可讀取和編輯)。例如,一個用戶可以編譯一個項目,但在另一個項目只有只能讀取的權限。
點擊圖片可放大顯示。

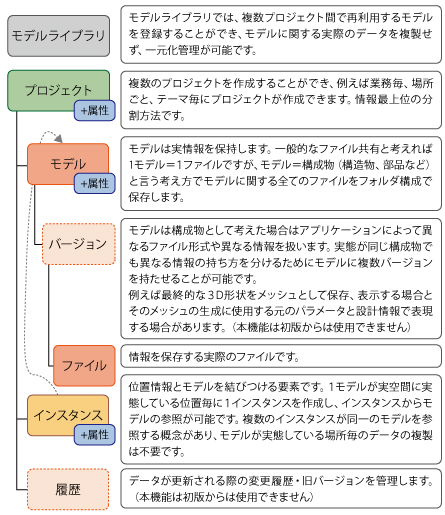

圖1 數據管理構成圖

點擊圖片可放大顯示。
圖3 屬性編輯畫面

點擊圖片可放大顯示。

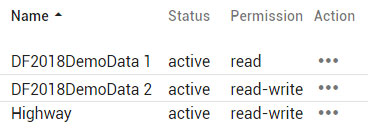

圖4 存取權限
 GIS・地圖功能
對應項目實例在地圖上參照,由於使用實際GIS數據管理庫,因此使用高性能搜尋引擎對應大規模數據。

點擊圖片可放大顯示。
點擊圖片可放大顯示。

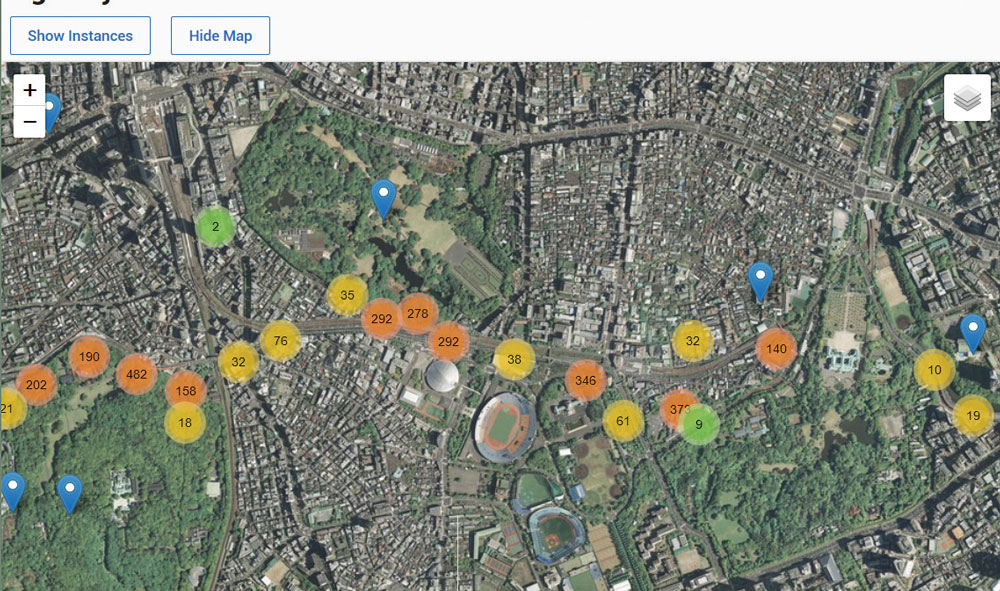

圖5 地圖顯示

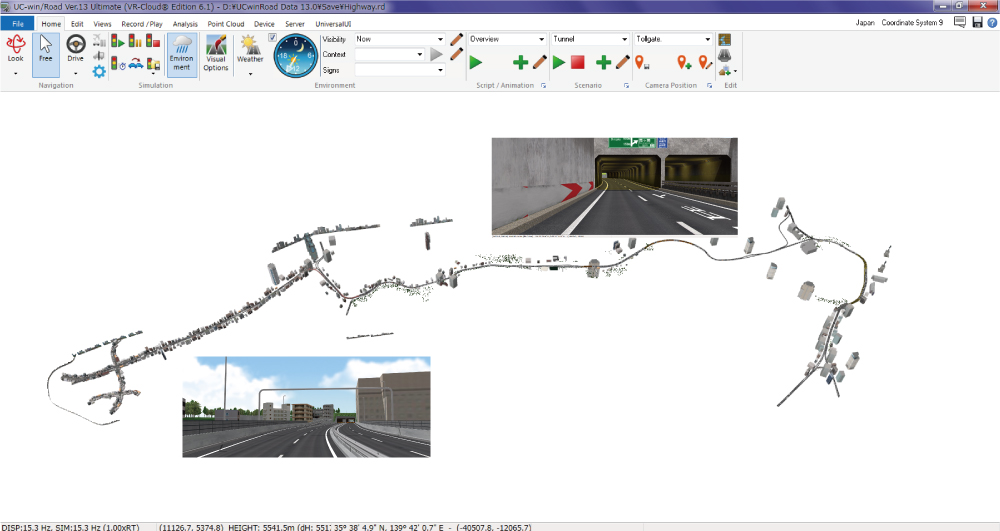

 UC-win/Road協作
從初版開始就可以將UC-win/Road製作的3D空間資訊作為項目批量上傳。包括UC-win/Road內的經緯度資訊,以及模型和實例的數據結構,在下一頁會介紹VR-Cloud® NEXT的客戶端應用程式運行雲端數據。計劃今後將開發UC-win/Road裡實現完全同步。
 今後的展望
使用此服務的RESTful API,可以與第三方應用程式進行協作。我們也正在逐步加強與敝公司的UC-1系列產品的連接,希望UC-win/Road和VR-Cloud® NEXT作為BIM/CIM的綜合平台使用。

今後將會開發雲端上的模型數據處理功能。檔案格式自動變換,數據檢查和比較,數據集成或分析處理等。

(Up&Coming '19 新年號刊載)
