Đường kích thước giúp việc dựng mô hình trong Shade3D chính xác hơn. Ấn phẩm lần này sẽ giới thiệu đến người dùng cách sử dụng đường kích thước.

※Đường kích thước là tính năng chỉ có trong Shade3D bản Professional.

Hiển thị đường kích thước

Khi dựng hình NURBS, lưới đa giác và bề mặt tự do, người dùng có thể cho hiển thị đường kích thước tương thích với đơn vị đo dùng trong bản vẽ.

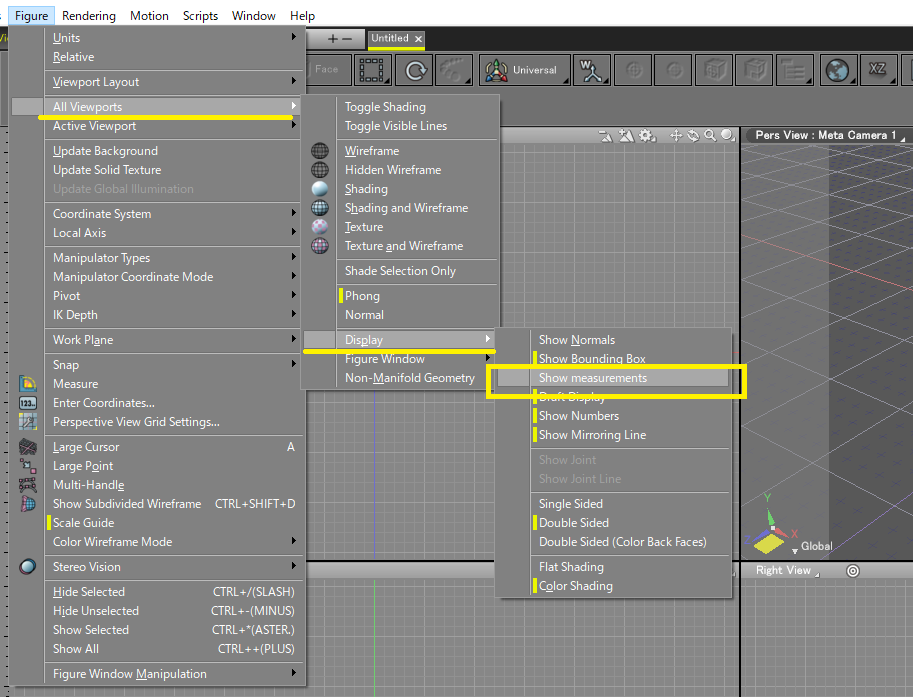

• Từ thanh menu chọn "Figure" > "All viewports" > "Display" > "Show measurements".

• Trong hộp Toolbox chọn "Create", dưới tab "Object" chọn "Primitive" > "Cylinder" (vẽ hình trụ), tại hộp Tool Parameter tick vào "ON" ở lựa chọn "Create Dimensions".



• Ở các cửa sổ bản vẽ 2D, đường kích thước sẽ hiển thị khi người dùng dựng hình.

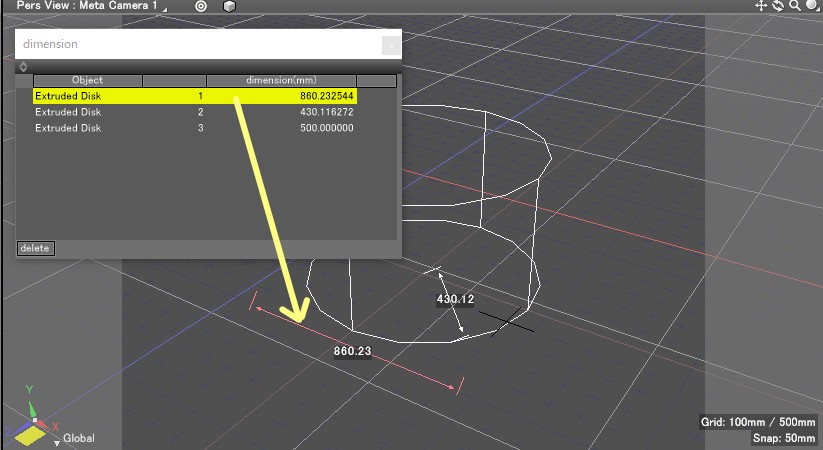

• Nếu muốn xóa đường kích thước, trên Control bar chọn nút "Compute" > "Annotation", trong cửa sổ Dimension chọn những đường kích thước cần xóa và nhấn "delete".

Thêm đường kích thước

Người dùng có thể thêm đường kích thước vào hình có sẵn bằng cách sử dụng công cụ Measure.

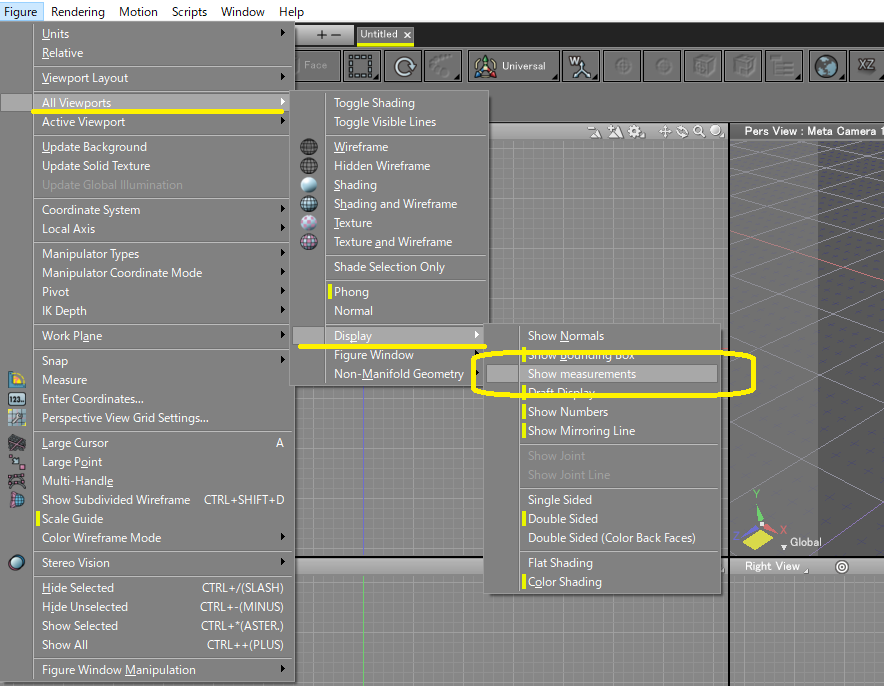

• Từ thanh menu chọn "Figure" > "All viewports" > "Display" > "Show measurements".

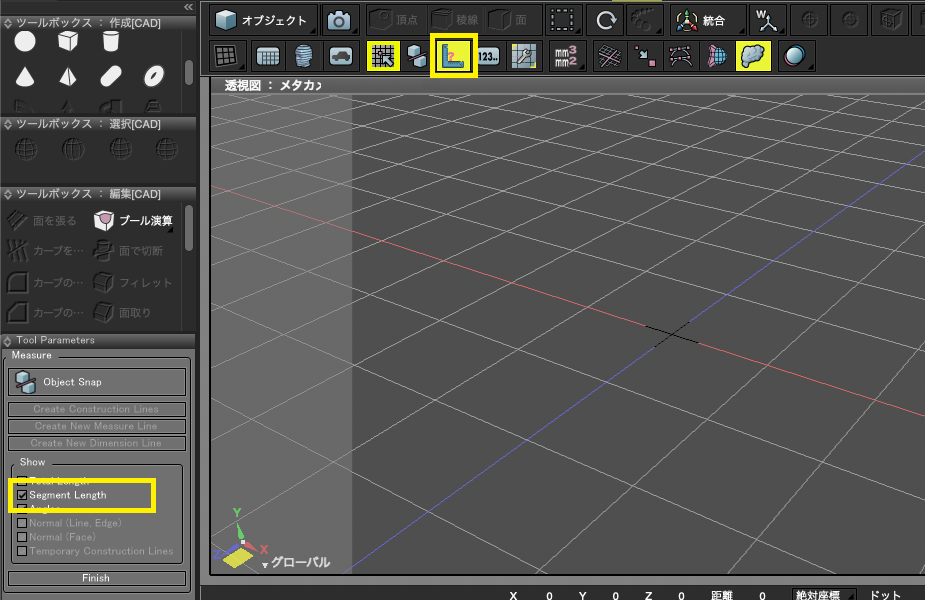

• Từ Control bar chọn nút "Measure". Tại hộp Tool Parameter tick vào "Segment Length".

• Trên bản vẽ 2D, tại vị trí cần hiện đường kích thước, nhấp chuột để tạo ra đường có độ dài mong muốn.

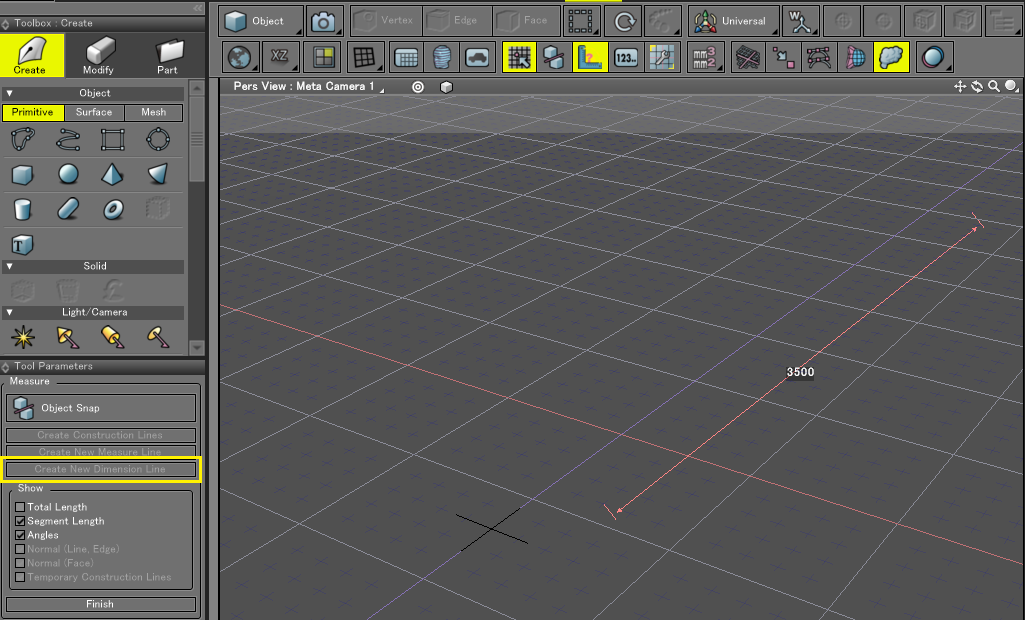

• Lựa chọn "Create New Measure Line" ở hộp Tool Parameter sẽ hiện ra. Nhấn vào lựa chọn này để tạo ra đường kích thước mới.

• TNếu muốn xóa đường kích thước, trên Control bar chọn nút "Compute" > "Annotation", trong cửa sổ Dimension chọn những đường kích thước cần xóa và nhấn "delete".
